Расчет фронтона: как посчитать разные формы правильно

Как правильно рассчитать высоту двускатной крыши?

При строительстве дома одним из важных пунктов является расчет нужной высоты крыши и ее будущая площадь.

Кровельная схема двускатной крыши достаточно проста: две плоскости «скаты» образованные брусом, опираются на несущие стены и образуют равносторонний треугольник, плоскости «скаты» располагаются друг напротив друга.

Чем ниже высота конька, тем меньше угол ската. А как следствие, большие шапки снега, угрожающие кровле и вашему спокойствию. Если двускатная крыша имеет очень высокий конек и большую площадь покрытия, то она может не устоять под сильными порывами ветра. А это грозит дому не очень хорошими последствиями. Как же рассчитать высоту правильно? В данной статье вы найдете ответ на важный и интересующий многих вопрос.

Что собой представляет двускатная крыша?

Имеется множество видов кровель, но основными из них считаются три формы: односкатная, двускатная (щипцовая) и четырехскатная. Самая распространенная из этих трех – двускатная. Из самого названия понятно, что крыша имеет два ската, которые опираются на отдельно стоящие, налегающие друг на друга пары стропил.

Пары связаны между собой обрешеткой. С торцов крыши выполнены фронтоны (завершение фасада дома, в данном случае треугольной формы). Следовательно, у двухскатной их два. На фронтонах обычно располагают слуховые окна. Они предназначены для освещения чердачного помещения и помогают визуально увеличить его площадь.

Как произвести расчет высоты крыши?

Конструкция стропильной системы двускатной крыши: все элементы крыши, соединенные между собой, представляют стропильную ферму, основой которого является один или несколько треугольников, в виде жесткой геометрической фигуры.

Чтобы правильно расчитать высоту двускатной крыши, необходимо определиться с углом наклона скатов. Нужно воспользоваться нормативными документами, регламентирующими данный вид работ. К таким документам относится Свод правил СП20.13330.2011. Он основывается на СНиП 2.01.

07-85* “Нагрузки и воздействия”. В документе доступна формула расчета снеговой нагрузки для двускатной кровли и формула ветрового воздействия. В зависимости от региона и его погодных особенностей, допустимый показатель угла наклона крыши разный.

В центральных регионах России этот показатель колеблется от 30 до 45 градусов.

После определения наклона можно переходить непосредственно к расчету высоты конька. Сделать это правильно поможет великая наука геометрия. Если представить крышу в виде треугольника, нужная высота конька будет являться неизвестным катетом a, который поделит его площадь на два прямоугольных треугольника. Формула расчета катета выглядит так: a=b*tg α.

Второй катет b мы найдем, если разделим ширину дома пополам. Проектирование двускатной крыши обычно выполняется по длинной стороне строения. Зная градус уклона, мы, воспользовавшись таблицей, определим тангенс угла.

Схема расчета высоты двускатной крыши: для двухскатной крыши с углом наклона 45 градусов, высота конька равна половине ширины дома. Чтобы вычислить это показатель для других углов, необходимо половину ширины дома умножить на соответствующий коэффициент.

Пример:

Дано: Дом 6х9 м, угол наклона кровли – 40 градусов.

Ширину дома, равную 6, делим на 2, следовательно, катет b=3. Тангенс 40 градусов равняется 0,84.

Решение задачи: катет a=3*0,84=2,52 м.

Ответ: оптимальная высота конька составила 2,52 метра.

При проектировании своего дома не поленитесь решить такую несложную геометрическую задачку. Она поможет в будущем избежать всяческих проблем с главным компонентом вашего дома – крышей.

Провести расчеты сможет помочь геометрия

Расчет площади фронтона способом параллелограмма: чтоб определить площадь треугольника-фронтона, нужно увеличить мнимой линией треугольник до параллелограмма и сосчитать его площадь по формуле S=ah, где, S – площадь всего параллелограмма, a – длина основания, h – высота параллелограмма и фронтона. Полученное значение нужно поделить на 2 — это и есть площадь треугольного фронтона.

Провести нужный расчет, чтоб узнать площадь системы, смогут помочь знания геометрии и калькулятор. При треугольной форме, конек будет выступать вершиной треугольника. Его высота — это катет прямоугольного треугольника. Роль второго катета выполняет ширина дома при односкатной крыше. При двускатной — это ширина дома, поделённая на 2. И при шатровой — диагональ дома, поделённая на 2. Расчет высоты конька можно сделать, умножив длину катета на тангенс угла уклона конструкции кровли. Таблицу тангенсов есть прекрасная возможность найти в учебнике по геометрии.

К примеру, у дома, ширина какого 10 м строится двускатная крыша, уклон какой 35 градусов. Тангенс 35 градусов — 0,7. Подобным образом, высота фронтона: 10/2х0,7=3,5 м. Зная это значение можно определить площадь треугольника. Тут снова сможет помочь калькулятор: высота умножается на длину основания и результат который получился разделяется на два. В приведенном примере это значение будет: 3,5х10/2=17,5 метров квадратных.

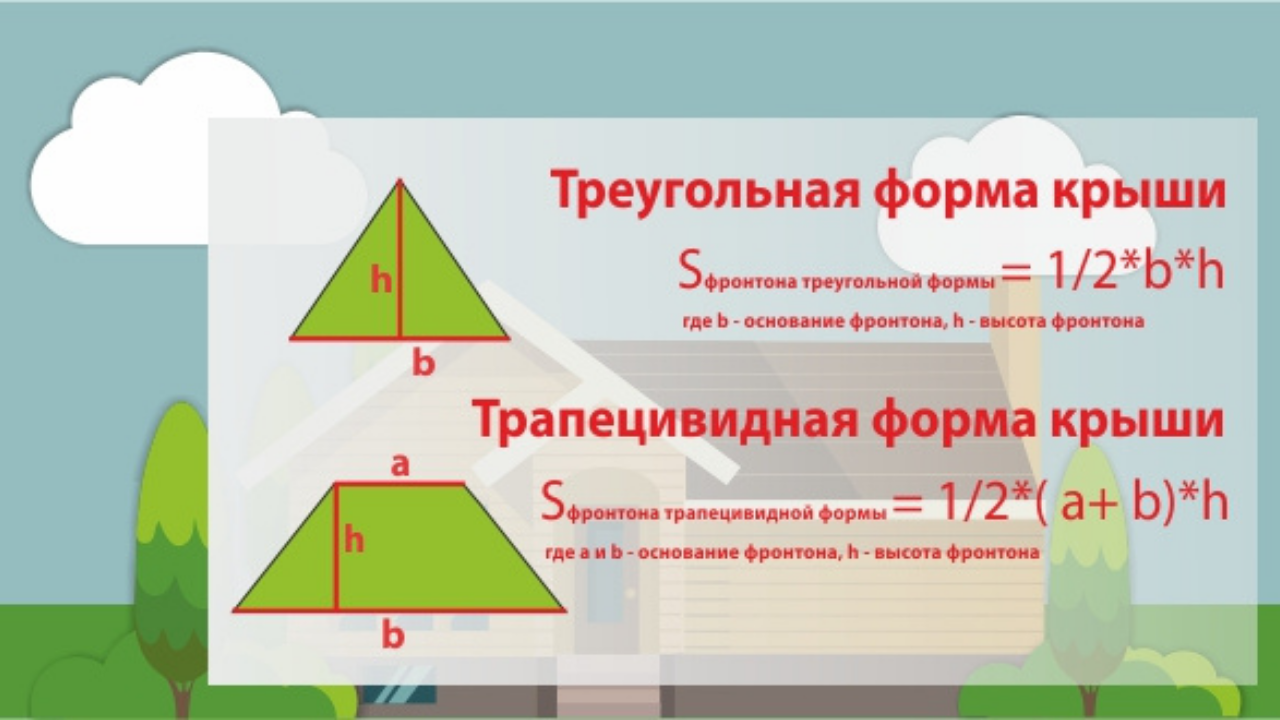

Расчет площади фронтона способом треугольника: вычислить можно ее, зная углы наклона фронтона и геометрические формулы вычисления площади треугольников.

Площадь трапециевидного фронтона также очень легко высчитать. Необходимо сложить длину оснований трапеции и поделить это значение пополам, а потом помножить на высоту. К примеру, если трапеция имеет высоту 2 м и основания вверху 4 м и внизу 10 м, то ее площадь будет равняется 4+10/2*2=14 метров квадратных.

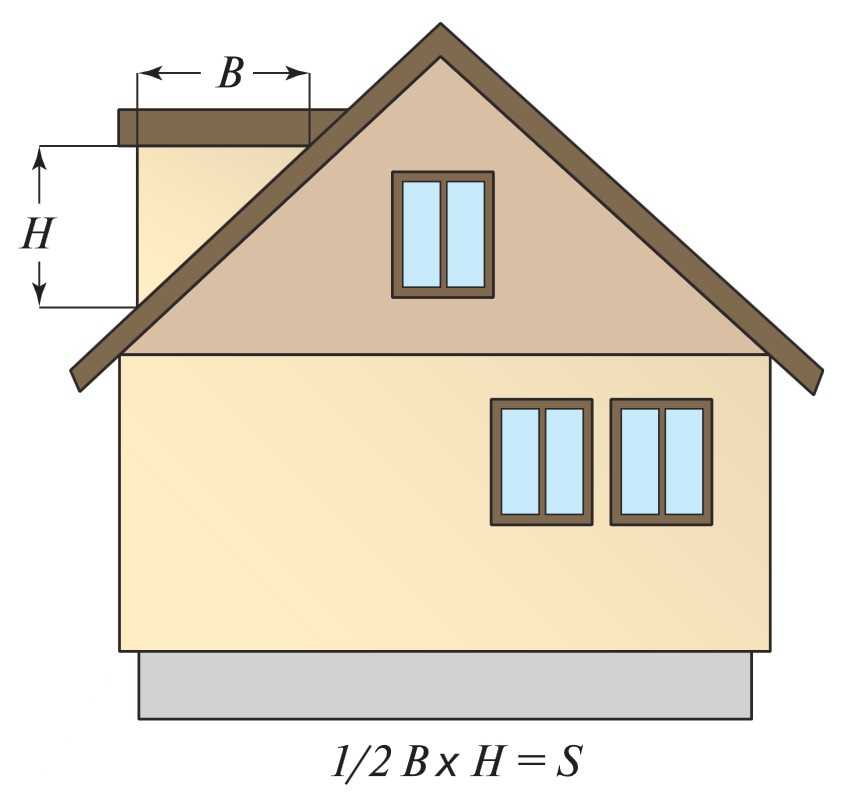

Если крыша с более сложной конфигурацией и несколькими фронтонами, к примеру, с четырьмя, то для удобства ее нужно разбить на простые геометрические составляющие. В данном случае, расчет проходит для всех 4 фронтонов кровли, другими словами для любой геометрической фигуры. Для наглядности можно составить чертежи. Подобным вариантом поступить и с кровлей на 3 фронтона.

Часто изготавливается слуховое окно. Назначение окна бывает очень разным, как декоративным, так и практичным. По любому площадь его вычитается из общего значения.

Вопрос о том, как посчитать площадь фронтона, возникает часто. Фронтон является одним из важнейших элементов конструкции крыши. Он оказывает существенное влияние на дизайн дома и на ландшафтный дизайн приусадебного участка.

Фронтон оказывает большое влияние на ландшафтный дизайн участка и дизайн самого дома.

При этом важно не только правильно сделать расчет его площади, но и тщательно подобрать материалы для его обшивки. Стоит отметить, что фронтоны для двухскатной крыши имеют значительно большую площадь, чем на четырехскатных (не шатровых). Многие фирмы, которые изготавливают, или магазины, которые продают материалы для обшивки, предоставляют услуги по расчету площади

Однако стоят такие услуги недешево. Поэтому выполнить расчет площади можно самому, тем более что сделать это достаточно просто. О том, как быстро и просто посчитать площадь фронтона дома, будет рассказано ниже

Многие фирмы, которые изготавливают, или магазины, которые продают материалы для обшивки, предоставляют услуги по расчету площади. Однако стоят такие услуги недешево. Поэтому выполнить расчет площади можно самому, тем более что сделать это достаточно просто. О том, как быстро и просто посчитать площадь фронтона дома, будет рассказано ниже

Стоит отметить, что фронтоны для двухскатной крыши имеют значительно большую площадь, чем на четырехскатных (не шатровых). Многие фирмы, которые изготавливают, или магазины, которые продают материалы для обшивки, предоставляют услуги по расчету площади. Однако стоят такие услуги недешево. Поэтому выполнить расчет площади можно самому, тем более что сделать это достаточно просто. О том, как быстро и просто посчитать площадь фронтона дома, будет рассказано ниже.

Стоимость

Для полной обшивки дома вам необходимо купить:

1. Горизонтальных панелей количеством 210 примерно по 500 рублей за одну.
2. Соединительных конструкций 8 х 200.
3. Для окон и дверей отделочного материала потребуется 12 х 150 рублей.
4. Уголков 4 х 300.
5. Начальных и завершающих изделий 12 х100.
6. Для других соединений около 1500 рублей.

Общие расходы на покупку обшивочного сайдингового материала составят примерно 45 тыс. рублей.

Фронтон представляет собой продолжение стены, которое примыкает непосредственно к скатам кровли. Конструкция фронтона обычно представляет собой треугольник или трапецию, тут все зависит от того, какую форму принимает крыша дома. Лучше всего использовать второй вариант, в этом случае конструкция получится более надежной и прочной. Для обшивки фронтонов сегодня все чаще используется сайдинг, как и для отделки всего фасада.

Схема обшивки дома сайдингом.

Сайдинг — удобный и относительно недорогой материал, который является разновидностью вентилируемых систем. Монтаж его не очень сложен, отлично выполняется своими руками. Но чтобы выполнить монтаж качественно и быстро, необходимо предварительно произвести расчет материала и учесть, какие именно элементы для обшивки требуются

Во время проведения расчетов надо уделить внимание тому, какой именно сайдинг будет использован

Сегодня производители предлагают разные его варианты. Это может быть самый простой виниловый сайдинг или красивый и необычный металлический. Первый более приемлемый для отделки частных домов и прочих построек на участке. Размеры панелей и отдельных элементов отличаются, но такие данные можно легко получить у производителя или продавца.

Подшивка виниловым сайдингом фронтона дома.

Расчет фронтона во многом зависит от того, какую именно он имеет форму, возможны следующие варианты:

• обычная треугольная форма, используется чаще всего;
• расчет по трапеции;
• расчет ломанной формы фронтона для 4-скатных крыш;
• необходимость вычисления площади при наличии чердачных окон и дверей.

Необходимо учитывать наличие доборных аксессуаров, вариант оформления самого фронтона.

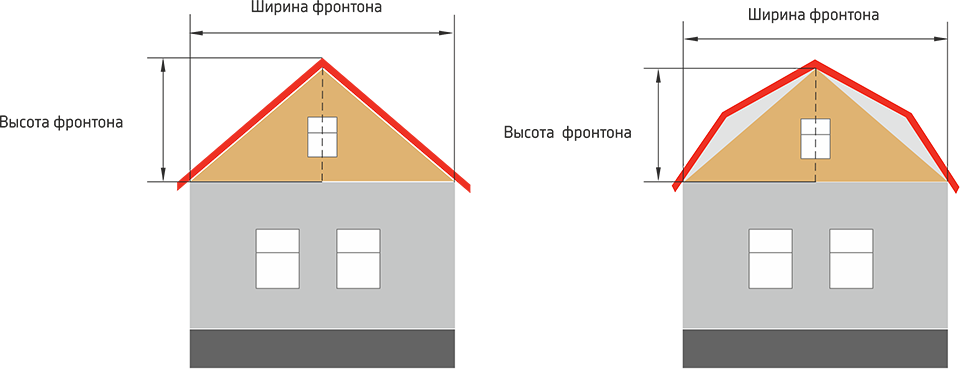

Особенности мансардной крыши

Конструкция мансардной крыши отличается от обычной, так как они используются по-разному и имеют различное предназначение. Чтобы оборудовать жилую мансарду с достаточно высокими потолками, необходимо существенно увеличить высоту конька кровли, изменить уклон скатов, а также усилить стропильную систему.

Чтобы избежать ошибок при проектировании, лучше использовать специальную программу-калькулятор, которая автоматически выполняет точные расчет, основываясь на введенных данных. Конструктивными особенностями мансардной крыши являются:

1. Ломанная форма скатов. Чтобы максимально увеличить полезный объем подкровельного пространства, крышу приходится делать ломанного или полувалькового типа. Такая конструкция скатов позволяет сделать потолок высоким, не увеличивая угол наклона кровли.
2. Большой уклон. Мансардные крыши, как правило, имеют большой уклон скатов, позволяющий увеличить полезный объем помещения за счет высоты потолка. Эта особенность приводит к тому, что существенно возрастает вес конструкции.
3. Большая площадь скатов. Из-за крутизны и большой высоты конька мансардная крыша обладает огромной площадью соприкосновения с атмосферой, что неблагоприятно сказывается на количестве теплопотерь. Чтобы сохранить тепло в мансарде, обязательно выполняется термоизоляция кровельных скатов.

Особенности мансардной кровли

Схема мансардной крыши

Правила монтажа газоблоков

О чем нужно знать заранее:

• Перед началом кладки на фундамент устанавливаются маячки и натягивается причальная нить. Первая по периметру будущих стен и еще несколько по диагоналям, чтобы проверить отсутствие перепада высоты.

  Максимально допустимый перепад высоты сторон фундамента – 4 см. Это расстояние можно скорректировать с помощью цементно-бетонной смеси.

• До начала кладки первого ряда поверхность фундамента надежно гидроизолируется. Поверх него кладется рулонный материал, например, рубероид или мембрана. Стыки обрабатываются битумной мастикой.
• Перед началом работ блоки выравниваются по высоте с помощью специальной ножовки. Это делается, чтобы не было перепадов между поверхностями элементов и шов формировался ровный. После создания ряда и затвердевания раствора, блоки шлифуются рубанком повторно. Таким образом снижается вероятность появления трещин.
• Начинают кладку с самого высокого угла, тогда на остальных можно будет выправить высоту по ходу работы. Постоянно делаются замеры геометрических параметров, сверка градусов углов.
• Первый ряд кладется исключительно на цементно-песчаный раствор. Он не дает усадки, крепкий и его можно использовать как подушку при выравнивании высоты.
• Смесь замешивают порционно, чтобы она не успела застыть.
• Для нанесения раствора используют кельму, которая по размеру совпадает с толщиной стены. Подходит инструмент с зубчиками, который сформируют ровный, тонкий слой. Высота зубчиков 4-5 мм.
• Второй ряд кладут через 4 часа после первого, чтобы раствор успел застыть. Последующие ряды также кладутся через 4 часа минимум. Таким образом, можно ответить на вопрос, сколько рядов в день получится класть — около 3-4.
• Блоки должны быть чистыми, с них снимают весь внешний мусор, обметают. При наличии неровностей на элементах, их отбраковывают и применяют после для резки.
• Если получился перепад высоты между блоками, применяется терка. Она помогает выровнять элементы.
• Армирование газоблоков начинается с первого ряда и продолжается по ходу кладки каждые 3 ряда. Также процедуру проводят у оконных и дверных проемов.
• Соединение несущих стен и перегородок осуществляется установкой гибких связей. Перевязку несущих и несущих стен делают через блок.
• Кладку создают с расшивкой рядов: каждый последующий ряд смещается на ½ или ⅓ (но не меньше, чем на ¼ блока). Это делается, чтобы давление на стены распределялось равномерно.
• Последний ряд укрепляется армопоясом, который помогает выдержать вес перекрытий.
• После завершения работ рекомендуется выждать 10-12 месяцев до полной просушки и частичной усадки дома, после этого начинать отделку. Если планируется облицовка из кирпича, ее делают сразу, соединяя стены гибкими связями. Между кладками сохраняют вентиляционный зазор около 4 см.

Устройство и особенности фронтонов из разных материалов

Функция фронтона, как и любой стены — это защита внутреннего пространства от ветра и осадков. А сохранение тепла, или теплоизоляция, зависит от особенностей чердака:

• Если чердак не жилой, то крышу и фронтон, как правило, не утепляют, ограничиваясь теплоизоляцией перекрытия верхнего этажа. В этом случае стенку фронтона делают сплошной или с небольшим слуховым окном.
• Жилые чердаки, или мансардные этажи, имеют высокие фронтоны, в которых устраивают окна, а иногда и балконы. Утепление фронтона зависит от сезонности проживания в мансарде и наличия в ней системы отопления (в частном доме круглогодичного проживания мансарды могут быть «летними»). Но даже в летних мансардах фронтоны часто утепляют.

Кирпичные фронтоны

По действующим нормам тепловой защиты зданий даже стены в два кирпича считаются «неблагополучными» для большинства регионов России. Фронтоны, как правило, делают еще тоньше — в один или полтора кирпича, и даже слой штукатурки (пусть и «теплой») существенно не улучшит теплоизоляцию стенки. Если необходимо сохранить общий облик кирпичного дома, то для жилых мансард используют следующие варианты отделки стен и фронтона:

• Облицовка кирпичом на гибких связях с одновременным монтажом теплоизоляционных листовых материалов между коренной стеной и лицевой кладкой.

• Отделка термопанелями, у которых декоративный слой выполнен из клинкерной плитки.

• Обустройство навесного вентилируемого фасада с обшивкой сайдингом или фасадными панелями «под кирпич».

Фронтоны из пено- или газобетонных блоков

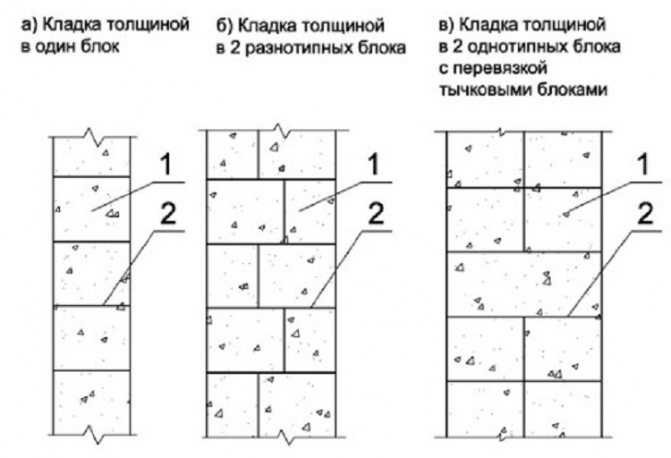

Фронтоны из ячеистых бетонных блоков устраивают у домов из аналогичных материалов или из кирпича. Для усиления конструкционной прочности и устойчивости к ветровым нагрузкам используют вертикальные анкера, которые связывают последний ряд стены и первые три ряда блоков фронтона.

Необходимость в утеплении зависит от толщины стены и плотности блоков. При использовании марок D300-D400 и ширине блока 300-400 мм, дополнительное утепление в большинстве регионов Европейской части России можно не проводить. Отделка же стен из пено- или газобетона обязательна, а материалы зависят от архитектурного облика и стиля здания. Наиболее популярны:

• облицовочный кирпич;
• кирпич ручной формовки;
• клинкерная плитка;
• плитка из натурального камня;
• керамогранит (в том числе с монтажом по технологии навесных фасадов);
• фасадная штукатурка;

• фасадные панели;

• сайдинг.

Деревянные фронтоны

Самцовый фронтон деревянного дома не единственный вид, где используют брус или бревно. Из этих же материалов строят мансардные этажи у комбинированных домов типа «шале».

Способ отделки такого фронтона не отличается от отделки фасада дома из бруса или бревна и зависит от того, есть ли дополнительное утепление или нет:

• Если фронтон не утепляют, то его поверхность шлифуют, обрабатывают пропиточной грунтовкой-антисептиком, покрывают лаком или прозрачной (полупрозрачной) краской по дереву.

• При утеплении фронтона, его обшивают вагонкой, имитацией бруса или блок хаусом, которые затем обрабатывают грунтовкой. После чего наносят защитный слой лака или краски.

При использовании материалов естественной влажности происходит усушка древесины, активная фаза которой может длиться до двух лет.

При этом высота фронтона уменьшается, а длина стропил остается почти без изменений. Возникают силы, буквально выдавливающие верхние венцы боковых стен. Это компенсируют:

• дополнительными внутренними опорами на домкратах;
• скользящим соединением стропил к мауэрлату;
• не жестким болтовым соединением стропил внахлест на коньке.

Подобные мероприятия приводят к усложнению и удорожанию крыши, и сами строители рекомендуют устраивать каркасные фронтоны.

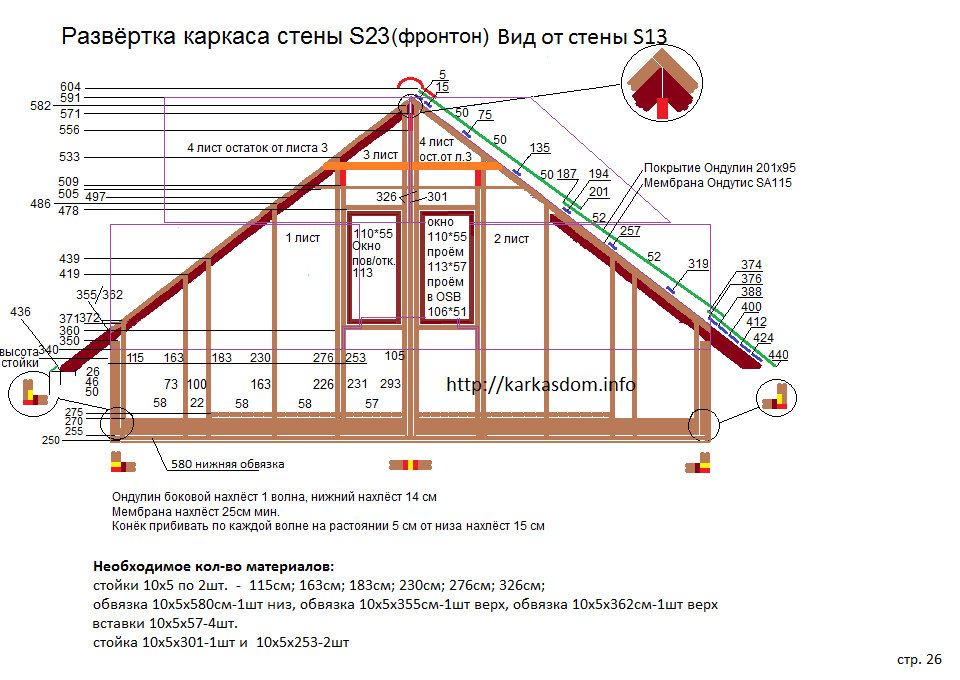

Каркасные фронтоны

Каркас для фронтона изготавливают из тех же материалов, что и стропильную систему. Чаще всего для частных домов выбирают доску и брус, но иногда используют и металлические профили. Профили применяют для устройства арочных крыш и при обшивке фронтона металлически сайдингом или профлистом, в остальных случаях предпочитают дерево.

Изготовление каркасного фронтона может осуществляться уже на месте, с монтажом каждого элемента в отдельности и с привязкой к установленной стропильной системе. В этом случае обшивка и отделка каркаса осуществляется с лесов.

Но есть и другая последовательность, когда по сути повторяется один из способов строительства каркасного дома — тот, в котором каркас сначала монтируют «на земле» и обшивают снаружи плитой, а затем в собранном виде устанавливают на место. Но и здесь возможны разные варианты последовательности работ, и они относятся именно к отделке.

Фронтон: определение высоты крыши и расчет площади

Фронтон – важнейший элемент в строительстве дома, завершение его лицевой стены. Правильно выполненный фронтон может стать настоящим украшением.

Фронтон — это торцовая стена, закрывающая пространство между скатами крыши и опирающаяся на карниз. Основная его задача — быть опорой для стропил.

Располагается он между кровельными скатами. Форма может быть самая разная, наиболее распространенная треугольная и трапециевидная. Все будет зависеть от конфигурации крыши дома. К расчету его площади, проектированию и монтажу необходимо относиться очень серьезно. Ошибки в определении точных размеров могут стать причиной перекоса стропильной системы. Перед тем, как приступать к возведению, необходимо рассчитать площадь фронтона.

Прежде чем проводить расчет высоты крыши, нужно определиться с ее типом. Она может быть односкатная, двускатная, шатровая, щипцовая, вальмовая или другого типа. В качестве примера можно рассмотреть односкатную, шатровую и двускатную крыши. Сложные конструкции будут рассчитываться по такому же принципу, потому что у них каждый элемент – это один из простых типов крыш.

Типы крыш. Прежде, чем проводить расчет высоты крыши, нужно определиться с ее типом.

Затем определяется угол наклона. У всех типов крыш, кроме мансардной, он находится в диапазоне от 11 до 60 градусов. Наиболее распространенное значение от 35 до 45 градусов. Все зависит от особенностей региона, в котором ведется строительство дома. Плоская (угол уклона менее 35 градусов) в зимнее время может подвергаться большой снеговой нагрузке, а увеличение угла свыше 45 градусов приведет к тому, что она будет находиться под повышенными ветровыми нагрузками.

Перед тем, как сооружать фронтон и делать расчет, важно определиться из какого материала будет вестись строительство. Выбор материала будет зависеть от технологии возведения дома

Если ему отводится роль продолжения наружной стены, то его можно делать из того же материала, что и все здание, например, из кирпича. Высота определяет, насколько вместительным будет чердак. Его задача состоит в защите чердачного помещения от попадания атмосферных осадков, кроме того, он служит опорой для стропильной системы. Конструкция должна быть крепкой и надежной и поднята на 2-3 ряда кирпичной кладки. Это нужно для того, чтобы смонтировать и зафиксировать мауэрлат и правильно подвести наклонные стропила к нему. Иначе они будут выступать, и создавать проблемы во время монтажа кровли.

Эта часть кровли может выступать и в качестве отдельной конструкции, для которой используются металлические или железобетонные элементы или же деревянные брусья, установленные вертикально. Обшивка может быть из любого материала.

Как выполнить расчет фронтона – как можно рассчитать площадь

Чтобы самостоятельно возвести крышу, необходимо обладать специальными навыками. Кроме того этот процесс требует внимания и точности. Для создания надежной и долговечной кровли требуется правильно составленный проект, в котором описываются параметры возводимого строения

Важной частью крыши является фронтон, к строительному процессу которого следует подходить обдуманно. Кроме того важно знать, как рассчитать площадь фронтона двухскатной крыши

Описание и конструктивные особенности фронтона

Фронтон является частью торцевой стены, которая с боков ограничивается скатами крыши, а внизу – карнизом. Форму фронтона определяет расположение скатов, в зависимости от этого образуется треугольник, трапеция, пятиугольник и даже овал.

Фронтон можно установить двумя способами:

• До возведения стропильной системы. Такой вариант требует тщательных вычислений высоты и площади, в противном случае можно получить перекошенную конструкцию крыши. Преимуществом этого вида можно назвать строительство фронтона без помех.
• После выполнения кровельных работ. В этой ситуации решать проблему, как посчитать площадь фронтона двухскатной крыши, не обязательно, так как пространство между скатами зашивают досками или выполняют кирпичную кладку. Таким вариантом могут воспользоваться начинающие мастера, которые испытывают трудности в проведении расчетов. Кроме того отделка фронтона таким способом никак не влияет на готовую крышу.

Высоту и площадь фронтона важно высчитывать на этапе проектирования, чтобы знать, какой использовать материал для обшивки, и какая нагрузка от этого предполагается на фундамент. Задачу, как посчитать фронтон крыши, можно с помощью простых геометрических формул из школьного курса, но более точные расчеты помогают сделать онлайн-калькуляторы

Расчет высоты фронтона

Определение высоты фронтона является достаточно ответственным этапом проектирования крыши. Этот параметр определяет внешний вид крыши и функциональность строения.

При решении вопроса, как рассчитать фронтон крыши, следует принимать во внимание следующие факторы:

• Конструктивные особенности крыши. Главными определяющими высоты и площади фронтона являются уклон и длина скатов. По этим параметрам несложно сделать соответствующие расчеты с помощью калькулятора. Для этого измеряют длину торцевой стены, делят ее пополам, полученное значение умножают на тангенс угла, который образуется между скатом и основание крыши.
• Функциональное назначение подкровельного пространства. От характера использования помещения под кровлей зависит высота фронтона. Для обычного чердака достаточно высоты 140-180 см. Для крыши мансардного типа, в которой планируется обустройство жилого помещения, высота крыши должна составлять от 250 до 300 см.

Кроме того, правильный расчет фронтона определяет внешний вид всего строения. Невысокая крыша делает дом приземистым, а при слишком большом расстоянии от карниза до конька крыша занимает подавляющее положение. Оптимальным вариантом считается отношение высоты дома от верхнего венца до земли к высоте фронтона в пропорции 1:1.

Определение площади фронтона

В большинстве случаев площадь фронтона вычисляется для более точного определения количества материалов, которыми будет выполняться зашивка, утепление и облицовка фронтона.

Площадь фронтона вполне можно вычислить самостоятельно, применяя знание некоторых школьных курсов, для этого необходимо представлять форму конструкции:

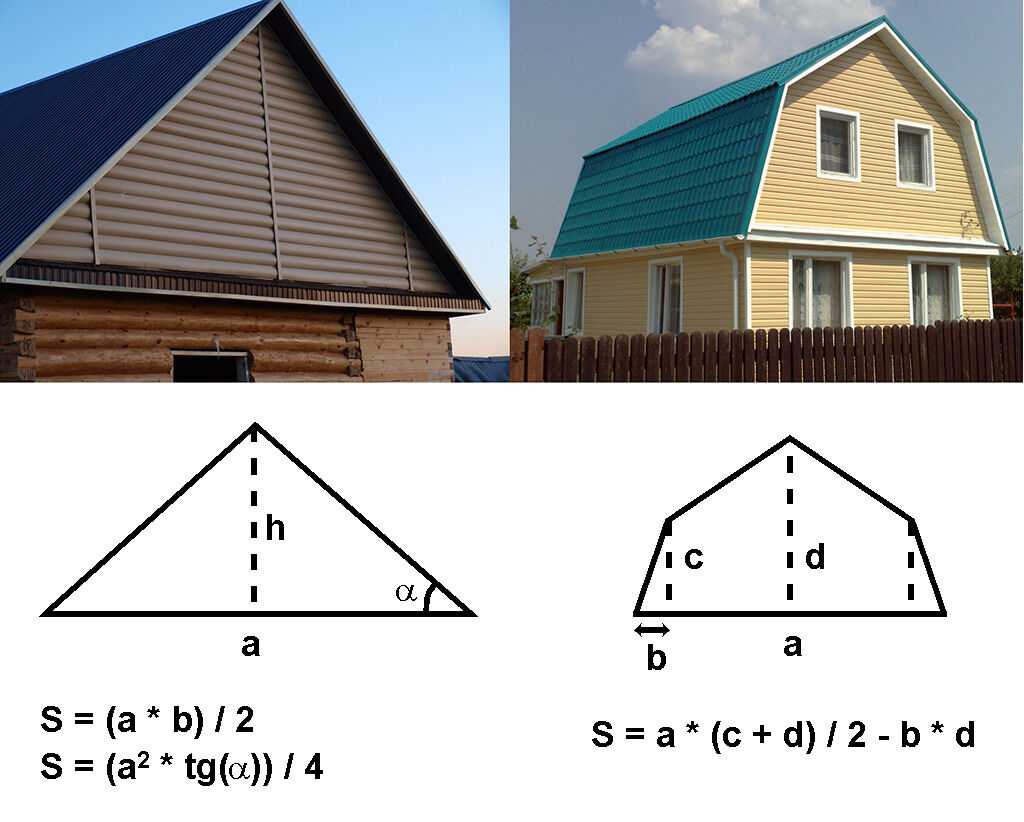

• Чтобы решить, как рассчитать квадратуру треугольного фронтона крыши, необходимо произведение высоты фронтона и длины основания крыши разделить пополам. Для примера можно взять фронтон высотой 3 метра и длину торцевой стены 6 метров. В этом случае площадь фронтона будет равна (6*3):2=9 м 2 .
• Площадь трапециевидного фронтона высчитывается следующим образом: половину суммы длин оснований умножают на высоту. Например, высота крыши составляет 3 метра, нижнее основание крыши имеет длину 6 метров, длина вальмы 4 метра. Площадь фронтона будет иметь следующее значение: (4+6):2*3-15 м 2 .
• Решать задачу, как рассчитать площадь фронтона крыши, который выполнен в форме пятиугольника, нужно более сложным способом. Для этого необходимо разделить фронтон на две более простые фигуры, треугольник и трапецию. Затем высчитывают площадь отдельно взятых фигур, и полученные результаты суммируют.

Для крыши нестандартной формы с несколькими фронтонами вычисляют площади отдельных частей. В этом случае выполнить вычисления без специальной программы будет намного сложнее и дольше.

Как рассчитать высоту фронтона (формула)?

На данный момент занимаемся проектированием своего дома и все просчитываем. Как рассчитать высоту фронтона, по какой формуле?

Как таковой формулы по которой рассчитывается высота конька фронтона скорее всего нет. Но так как фронтон обычно представляет из себя равнобедренный треугольник, то можно предложить воспользоваться формулой нахождения площади такого треугольника

Формула, по которой определяется высота фронтона, не может быть какой-то единственной, так как расчет высоты зависит от конструкции крыши, которая может быть двускатной (треугольной), вальмовой (трапециевидной) и пр. Для расчета высоты фронтона потребуется использование трех параметров:

1. длина стены, являющейся основанием фронтона;
2. величина угла наклона кровли;
3. длина скатов кровли.

Кроме перечисленных величин высота фронтона зависит от того, как предполагается использовать пространство под крышей – в качестве мансарды или как нежилой чердак. Для мансарды высота фронтона не может быть меньше 2,3-2,5 м, а для чердака высота фронтона может быть уменьшена до 1,5-1,8 м.

Словесно искомую формулу можно представить как величину половины стены, образующей основание фронтона, умноженной на тангенс угла, который окажется между основанием кровли и ее скатом.

Для двускатной кровли требуемая формула выглядит следующим образом

Есть несколько вариантов расчёта высоты фронтона (хотя конечно высота фронтона не регламентируется), самый простой это ширину дома делим на три, к примеру ширина стены 9-ь метров 9:3 = 3-и метра высота фронтона, всё просто и главное фронтон размерами впишется в общее строение.

Конечно надо учитывать какое именно у нас будет чердачное помещение, для жилых мансард одна высота, для не жилых чердаков, другая (высота фронтона на это влияет).

Может оптимальную высоту (см. выше) найти абсолютно экспериментальным путём, без всяких сложных вычислений.

Прибейте к стене дома рейку (рейка строго по центру стены) и натяните от неё шнур, это будет «каркас» треугольного фронтона, отойдите в сторону и оцените по схеме «нравится-не нравится».

Можно высчитать опираясь вот на эту формулу (если фронтон треугольный):

a=b*tg α.

В данном случае «А» это та самая не известная высота фронтона.

«b», мы найдём поделив ширину дома пополам.

Так же нам надо знать угол уклона кровли в градусах и далее по таблице тангенсов,

Всё, подставляем цифры в формулу и высчитываем высоту фронтона.

На мой взгляд всё это не много «заморочисто», первый вариант ни чем не хуже.

Наиболее популярные виды крыш

Постройка кровли представляет достаточно сложный процесс, в котором нужно учитывать не только кровельный материал, но гидро — и теплоизоляцию. Также нужно определиться с типом кровли. Итак, строители различают несколько разновидностей кровли:

• односкатная;
• двухскатная;
• четырехскатная (вальмовая);
• мансардная крыша;
• многоскатная;
• многощипцовая.

Если кровля достаточно простой формы, без лишних изломов, то рассчитать ее площадь не составит большого труда. Если же крыша более сложной конфигурации, с множеством скатов, то тут придется вооружиться всеми своими знаниями в геометрии. Это объясняется тем, что нам придется высчитывать параметры геометрических фигур, входящих в условный рисунок кровли, а сложность будет состоять в типе этих самых фигур.

Виды крыш

В большинстве случаев, крыши частных построек бывают следующих геометрических форм. Площадь скатных крыш считается с помощью этих формул:

1. Трапеция. Формула расчета (A+B)*H/2.
2. Прямоугольник — A*B.
3. Параллелограмм — A*H.
4. Треугольник с равными сторонами — (A*H)/2.

ОБРАТИТЕ ВНИМАНИЕ! Стоит понимать, что чем сложнее кровля, т.е. если она состоит из нескольких скатов, тем она сложнее в постройке, а также в иных моментах — утеплении, обслуживании и т.д

Финансовый вопрос также никто не отменял, ведь на такую крышу понадобится больше строительных материалов.

Стропильная система двухскатной крыши: устройство, монтаж своими руками

Двухскатная крыша пользуется большой популярностью благодаря простому монтажу, высокой прочности и универсальности. Она подходит для устройства любого вида кровли и вписывается в практически любой проект дома. В статье мы расскажем о том, как собрать стропильную систему двухскатной крыши. Эта информация будет полезна и тем, кто собирается работать своими руками, и тем, кто хочет проконтролировать работу бригады кровельщиков.

Основные элементы двухскатной стропильной системы

• Мауэрлат. Распределяет нагрузку от крыши на стены здания. Изготавливается из прочной и устойчивой к гниению древесины: сосны, лиственницы, дуба. Стандартное сечение — 100*100 или 150*150 мм.
• Стропильные ноги. Устанавливают на мауэрлат или потолочный венец. Висячие стропильные ноги монтируют на дополнительные балки.
• Затяжки. Используются для соединения стропильных ног и усиления их жесткости.
• Коньковые прогоны — опоры для будущего конька. Их устанавливают в местах соединения верхней части стропил.
• Боковые прогоны (опционально). Придают дополнительную жесткость фермам, усиливают большие пролеты.
• Стропильные стойки — вертикальные брусья. Место установки зависит от ширины пролета (по центру или же по центру и по бокам).
• Продольные и диагональные подкосы — опоры для стоек. Необходимы для правильного распределения ветровой и снеговой нагрузки.
• Лежни — опоры для стоек и фиксации подкосов.
• Обрешетка — основа для монтажа кровельного покрытия. Ее устанавливают перпендикулярно стропилам.

На фото представлены основные виды стропильных систем двухскатной крыши. Некоторые из них можно собрать своими руками, для устройства других потребуются профессиональные расчеты и монтаж.

Установка мауэрлата

Мауэрлатный брус укладывают по стене, к которой будут крепить стропила. В домах из пористых материалов (пенобетона, кирпича) мауэрлат необходимо устанавливать по всей длине. В других случаях достаточно уложить брус между стропильными ногами. В качестве креплений используют анкерные болты, деревянные нагели, металлические скобы, шпильки или арматуру, шарнирные крепления или проволоку.

Установка стропильных ног

Обычно стропильные пары собирают на земле, а затем поднимают на крышу. При большом весе стропил монтаж проводят наверху. Перед началом работы лучше нарисовать схему и сделать разметку на деревянных заготовках — так стропильные пары будут абсолютно одинаковыми.

Монтаж конькового узла

В зависимости от сложности схемы, здесь могут быть использованы разные технологии крепления: со стропильным брусом или без него, метод накладки или врубки, фиксация специальными крепежными элементами. Выбор зависит от предполагаемой нагрузки и типа кровельного покрытия.
