Сколько весит бетонный блок фбс и его описание

Что такое газоблок

Газобетон – лёгкий, строительный материал, состоящий из множества ячеек, распределённых по всему объёму блока. Состоит из нескольких компонентов:

• Цемент.
• Кварцевый песок.
• Вода.
• Специальные газообразователи.

В некоторых случаях содержит примеси извести, гипса, промышленных отходов, например, золу или шлак металлургического производства.

Изготавливается посредством смешивания составляющих, заливки в формы, где происходит «вспучивание» смеси, выделение водорода и образование многочисленных воздушных пор. После предварительного твердения, извлекается из форм, обрезается до нужных размеров и помещается в автоклавную печь. Здесь обрабатывается водяным паром или просушивается в специализированных, подогреваемых сушильных камерах.

Самостоятельный подсчет необходимого количества блоков

При расчете количества блоков учитывают вес и и габариты здания, характеристики почвы

Ширина блока зависит от поперечного размера стены, фундамент обычно делают одинаковых с ней габаритов. Количество рядов сборных элементов принимают с учетом высоты основания дома. Длину камней выбирают так, чтобы минимизировать число стыков и швов, которые ослабляют конструкцию и пропускают холод.

Для нахождения количества бетонных камней используют способы:

• расчет нагрузки с применением формул;
• подсчет с помощью готового онлайн-калькулятора;
• обращение к техническому специалисту проектного бюро.

Составляют план раскладки элементов с размерной сеткой перед заказом бетонных блоков на заводе, чтобы определиться с типоразмерами. На протяженном участке ставят длинные изделия, а при поворотах и на углах применяют мелкоразмерные части.

Надежные отечественные производители блоков фундаментных: цены изделий

Блоки бетонные ФБС входят в состав продукции, которая выпускается на любом бетонном заводе. Очень часто изделия изготавливаются без соблюдения всех тонкостей и этапов технологического процесса. В качестве исходного сырья может быть использован разномарочный бетон. Поэтому при выборе качественного и надежного материала следует выбирать компании, которые зарекомендовали себя с лучшей стороны на мировом строительном рынке.

Одним из самых крупных предприятий в России по производству строительного материала из бетона является Завод промышленных строительных деталей. Продукция отличается прочностью и высоким качеством изготовления, что осуществляется согласно требованиям ГОСТа. Стоимость фундаментных блоков начинается от 1200 руб./шт.

Российская компания «Вира» специализируется на изготовлении изделий из бетона. Ассортимент продукции насчитывает более 400 позиций, среди которых находятся стеновые фундаментные блоки. Цена за штуку изделия зависит от его габаритов и составляет в среднем 1650 руб.

Фундаментные бетонные блоки отечественных производителей являются самым надежным и практичным решением прогрессивной индустрии

Еще одним популярным отечественным производителем является компания «Мастер». Она изготавливает все типы бетонных блоков, цена которых зависит от типа продукции и начинается от 1150 руб./шт.

Александрийский керамзитовый завод выпускает различные виды изделий из бетона. Большим спросом пользуются маленькие бетонные блоки, которые могут применяться при возведении несущих стен, ограждений и колонн или употребляться в качестве опорных элементов в подвальных и полуподвальных помещениях, цокольных этажах. Изделия изготавливаются в специальных формах, благодаря чему имеют точные размеры. Цена фундаментных блоков 200х200х400 мм стартует от 55 руб./шт.

Еще одним надежным производителем считается Златоустовский завод, который выпускает широкий ассортимент ФБС, ФБП, ФВП, лестниц, панелей, перемычек и дорожных плит из бетона. Изделия отличаются приемлемой стоимостью. Цена блока фундаментного ФБС начинается от 950 руб./шт.

Стоимость фундаментных блоков ФБС начинается от 1200 руб./шт

Вес блоков ФБС | Фундамент для Дома

Железобетонные конструкции можно использовать в условиях практически с любым климатом, так как они наделены непревзойденными техническими характеристиками.

Вес фундаментных блоков ФБС и свойства зависят от типа изделия.

Основные типы бетонных блоков и их вес

Фундаментные блоки различают по форме и конструкции. Они бывают:

• Сплошные;
• Пустотные;
• Сплошные с вырезом.

Конструкции сплошного типа характеризуются полностью заполненным пространством. Их наполняют армированной арматурой или заполняют бетоном. Эти блоки выдерживают значительную нагрузку и их прочность, в отличие от других изделий, наивысшая. Следовательно, вес фундаментного блока сплошного типа больше, зависит от габаритов конструкции и колеблется от 300 кг до 2000 кг.

Сплошные блоки со специальными пазами позволяют прокладывать всевозможные коммуникации. Они имеют вырезы, поэтому и вес бетонных блоков ФБС намного меньше сплошных. Такой вид конструкции снижает время на подключение теплосетей к источнику электроэнергии, зданий к водопроводу или системам теплоснабжения. Вес каждого из этих блоков достигает 500-700 кг.

Блоки пустотного типа производятся с полостями, которые в процессе строительства заполняют различными материалами, проводят гидроизоляцию или применяют теплоизоляцию.

Они намного легче остальных конструкций и поэтому применяются в тех ситуациях, когда в связи с геологическими условиями невозможно использование сплошных секций большой массы.

Вес блоков ФБС пустотного типа варьируется от 20 кг до 200 кг.

На вес фундаментных блоков ФБС также влияет материал, из которого они изготовлены (тяжелый бетон, силикатный бетон или керамзитобетон).

Зависимость веса ФБС блоков от размеров

Блоки ФБС размеры и вес которых взаимосвязаны, изготавливаются из бетона тяжелого типа с высокой плотности. Каждое изделие маркируют, принято такое условное обозначение:

• Аббревиатура: ФБС;
• Габариты: первое значение – длина, второй показатель – ширина, а третья цифра – высота;
• Материал: «Т» — тяжелый бетон, «С» — силикатный и т.д.

Высота каждого блока одинакова. Она составляет 58 см. А вот от длины и ширины изделий зависит вес блоков ФБС. Железобетонный блок длиной в 88 см и шириной от 30 до 60 см будет весить 350-700 кг. К этим изделиям относят ФБС 9-3-6т, ФБС 9-4-6т, ФБС 9-5-6т, а также ФБС 9-6-6т.

Конструкции с длиной в 118 см и шириной от 30 до 60 см будут весить больше. К ним относят ФБС с маркировкой 12-6-6, 12-5-6, 12-4-6, 12-3-6. Вес блоков ФБС составит 450-1000 килограмм.

ФБС с габаритами 238х30х60см, 238х40х60см, 238х50х60см и 238х60х60см весят 950-2000 килограмм.

В государственном стандарте, регламентирующем производство железобетонных изделий, указаны блоки ФБС размеры и вес. Можно подробно ознакомиться с этим документом, где указаны технические требования изготовления блоков из силикатных и тяжелых бетонов плотностью не меньше 1800 кг/м3.

Зачем необходимо знать массу ФБС блоков

Государственный стандарт ГОСТ 13579-78 нормирует не только прочностные характеристики железобетонных изделий, а также устанавливает габаритные размеры и массу. Зачем нужно знать, сколько весит фундаментный блок? Это необходимо для контроля качества изделий. В строительных условиях на объекте невозможно определить плотность бетона, а вес является именно тем показателем, который указывает на это значение.

Зная, сколько весит блок ФБС и сколько таких блоков потребуется для возведения фундамента или с другой целью строительства, можно правильно выбрать спецтехнику для транспортировки, погрузки и разгрузки конструкций, укладки. Такие блоки поставляют 10-ти и 20-ти тонной техникой.

И если вы владеете информацией о массе ФБС блоков, вы сможете сэкономить значительное количество денежных средств на транспортировке громоздких секций.

Важно учитывать и простои, непредвиденные ситуации в процессе доставки груза на объект. Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы. Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы

Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы.

Разновидности блоков согласно ГОСТу: ФБС, ФБП, ФБВ, ФЛ и БФ

Для сооружения технического подполья, стен подвала, устройства столбчатых и ленточных фундаментов, возведения стен невысоких сооружений, неотапливаемых зданий и других конструкций, работающих при систематических воздействиях температур от +50 до -70 градусов, могут использоваться бетонные блоки, которые на основании ГОСТ 13579-78 бывают трех типов: ФБС, ФБВ и ФБП. Изделия изготавливаются из силикатного, тяжелого бетона или керамзитбетона. Их плотность не должна быть меньше 1800 кг/м³.

ФБП – блоки с одно- или двухсторонними пустотами для прокладки коммуникаций

Согласно расшифровке, ФБС представляет собой фундаментный стеновой блок с максимальным запасом прочности. При изготовлении монолитных небольших элементов армирование конструкции не используется. Металл применяется лишь для изготовления петель для монтажа. При производстве габаритных блоков обязательно используются пруты продольного армирования, что увеличивает вес ФБС.

Статья по теме:

Блоки ФБВ, в отличие от предыдущего типа, имеют продольный разрез в полости изделия. Он предназначен для монтажа инженерных коммуникаций. Процесс производства таких изделий аналогичен способу изготовления предыдущего варианта. Здесь применяется бетон не ниже марки М100. Однако в строительстве ФБВ блоки используются крайне редко, поэтому изготавливаются преимущественно по индивидуальному заказу. Изделия выпускаются длиной 880 мм, высотой 580 мм и шириной 400, 500 и 600 мм.

Фундаментные блоки не имеют армирования за исключением закладных монтажных петлей

Блоки ФБП являются пустотными облегченными изделиями из бетона, имеющими открытые квадратные отверстия в нижней части элемента. Для изготовления применяется бетон марки М150. Изделия выпускаются длиной 2380 мм. Другие линейные размеры блоков фундаментных и цены на изделия находятся в широком диапазоне. ФБП блоки используют для создания фундаментов под промышленное оборудование или для устройства внутренних стен подвала.

В качестве основания под столбчатый или ленточный фундамент употребляются изделия трапециевидной формы, которые маркируются ФЛ. Параметры и размеры фундаментных подушек регламентируются ГОСТ 13580-85. Ширина изделий варьируется в пределах 600-3200 мм. Высота элементов может быть 300 или 500 мм. Последнее значение соответствует изделиям шириной от 2000 мм. Длина блока составляет 780-2980 мм. Самые большие элементы имеют габариты 2980х2000х500 и 1180х500х3200 мм, а самые маленькие выпускаются размером 1180х600х300 мм.

Для возведения внутренних и наружных стен сооружений сельскохозяйственных и промышленных предприятий применяются железобетонные ленточные блоки БФ из тяжелого бетона, которые регламентируются ГОСТ 28737-90. Все элементы разделены на шесть разновидностей, которые отличаются по своим размерам поперечного сечения.

Монтаж ленточного фундамента из блоков трапециевидной формы, которые маркируются как ФЛ

Технические характеристики

ГОСТ, регламентирующий производство и технические характеристики ФБС, предусматривает блоки следующих размеров:

• длиной 2380, 1180, а также доборные длиной 880 мм,
• шириной 300, 400, 500 и 600 мм,
• высотой 280 или 580 мм.

Есть и малогабаритные разновидности, такие как 600*600*600 мм или длиной 400 мм. Каждое изделие представляет собой прямоугольный параллелипипед с выемками в торцах для более плотной кладки, заполняемыми раствором в процессе возведения стены или фундамента, и монтажными петлями, за которые их подцепляют для перемещения и установки.

Фундаментные блоки ФБС делают из тяжелого (плотностью 2400 кг/куб.м), силикатного (плотностью 2000 кг/куб.м) или керамзитового (плотностью 1800 кг/куб.м) бетона. Класс бетона по прочности должен быть

• не менее В7,5 для марки бетона М100,
• не менее В12,5 для марки бетона М150,
• для тяжелого бетона — от В3,5 (М50) до В15 (М200).

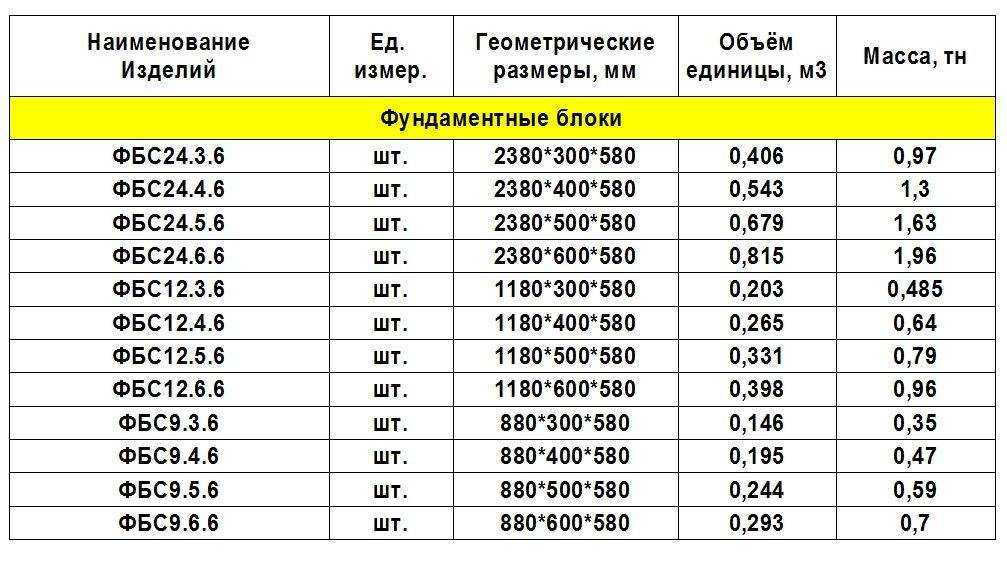

В таблице на картинке приведены данные по прочности и массе для ФБС из разного бетона.

Морозостойкость ФБС должна быть не менее 50 циклов заморозки-разморозки, водостойкость — W2 .

В обозначении типа указаны его габариты в дециметрах, округленные в большую сторону. В маркировке также указан тип бетона:

• «Т» — тяжелый бетон,
• «П» — керамзитовый (на пористых заполнителях),
• «С» — силикатный.

Приведем пример. ФБС-24-4-6 т — это бетонный блок размерами 2380*400*580 мм, состоящий из тяжелого бетона. Он может быть промаркирован и по-другому:

• 24-4-6 т,
• 24.4.6 т,
• 24 4 6 т.

Масса блоков составляет 260 кг и выше, поэтому для строительства фундамента из них нужна спецтехника. В жилищном строительстве чаще всего используют блоки толщиной 60 см. Вес блока 24-6-6 (2380*60*58 мм, одного из самых востребованных) составляет 1960 кг. В таблице на рисунке приведены размеры и массы ФБС. По длине отклонение размера должно быть в пределах 13 мм, по ширине и высоте — 8 мм, по размеру выреза — 5 мм.

Блоки имеют монтажные стальные петли (проушины), которые находятся на верхней поверхности блока. Для петель используют горячекатаную арматуру или периодический профиль. При необходимости можно заказать ФБС без монтажных петель, это допускается стандартами.

Блоки могут иметь отделываемую или неотделываемую поверхность, то есть на них можно или нельзя прикреплять декоративные материалы, такие как плитка. Эта характеристика зависит от конкретного вида ФБС. Поверхность материала должна быть гладкой, без глубоких трещин, допустимы только небольшие трещинки на поверхности шириной не больше 0,1 мм для тяжелого и силикатного видов бетона и не больше 0,2 мм для керамзитного бетона.

Монтаж фундаментных блоков

Фундаментные блоки монтируются на 3 вида основания.

• Сборные плиты ленточного фундаментаЭти плиты маркируются индексом ФЛ и вместе со стеновыми блоками являются элементами сборного фундамента. Плиты фундамента укладываются на ровное уплотненное основание с выполненной гидроизоляцией.
• Монолитная По уплотненной поверхности грунта с втрамбованным песком или щебнем выполняется бетонная монолитная подушка толщиной не менее 300 мм. В случае армирования, она выполняет функцию пояся жесткости. Эта подушка может быть шире блоков ФБС и выполнять роль ленточного фундамента с уширением.
• Щебеночно-песчаное основаниеФундаментные блоки монтируются на уплотненный слой песка или щебня толщиной 8-10 см. Перед монтажом, уплотненная поверхность проливается битумом для устройства горизонтальной гидроизоляции блока.

ФБС укладываются на цементно-песчаный раствор или бетон. Вертикальные швы заполняются бетоном. Для более надежного замоноличивания стыков ФСок, их торцы выполнены с углублениями для устройства бетонных замков. Для монтажа ФБС необходим автокран и бригада из 5-ти человек. Это из практических соображений, возможно, по технологии процесса требуется больше рабочих. Дело в том, что для укладки фундаментного блока нужно выполнить объемную постель из раствора или бетона. Даже при незначительном удалении смеси от места монтажа, это тяжелая работа. Поэтому в то время как 2 человека и кран задействованы на монтаже, 3 и более рабочих выполняют слой раствора или бетона под очередной блок фундамента.

Швы между блоками выполняются шириной до 40 мм. Для обеспечения устройства швов, длина и высота блоков меньше проектной на 20 мм. После сборки стены фундамента и замоноличивания замков, выполняется из обмазочных или оклеечных материалов.

Кроме сортаментов материалов для у нас есть .

Сегодня большой популярностью при строительстве фундаментов и невысоких сооружений пользуются блоки ФБС: размеры изделия и цена на него представлены в широком диапазоне. Это позволяет определиться с подходящим материалом для строительства в определенных условиях. Соблюдая правила подбора типа материала и его габаритов, можно создать прочную и надежную конструкцию за короткий промежуток времени.

Бетонный блок для фундамента ФБС является сплошным монолитным изделием из железобетона, имеющим форму параллелепипеда. Среди других видов блоков материал отличается самыми высокими прочностными и эксплуатационными характеристиками, благодаря которым он может применяться при возведении фундамента.

ФБС является надежным, устойчивым и долговечным строительным материалом, который характеризуется повышенной стойкостью к воздействиям окружающей среды. Прочностные характеристики изделия имеют особое значение, поскольку элементы являются основой создания фундамента здания.

Материал изготавливается исключительно в заводских условиях, поскольку качество каждого изделия должно строго контролироваться с помощью лабораторных инструментов согласно ГОСТу. Блоки фундаментные могут изготавливаться из таких материалов:

• силикатного бетона или керамзитобетона плотностью не менее 1800 кг/м³;
• легкого высокопрочного бетона класса В100;
• тяжелого высокопрочного бетона марки М50-М200.

Бетон подбирается на основании условий эксплуатации возводимого сооружения. Здесь учитываются температурные перепады, механические нагрузки и уровень влажности. Максимальной прочностью обладает бетон марки М200. Для суровых условий эксплуатации можно использовать наполнитель марки М150, а для стандартных – М100.

Помимо бетона-наполнителя, применяется арматура из стали марки А1 или А111, улучшающая прочностные характеристики и снижающая последствия от давления и сжатия, и пластификаторы, которые повышают морозоустойчивость материала.

Технические характеристики ФБС

Для производства камней применяют бетонный раствор, плотность которого составляет 1 800 – 2 400 кг на кубометр. Категория растворной смеси блоков фбс по прочности для определенных марок бетона составляет:

• более В7.5 – бетон М100;
• не ниже В12.5 – М150;
• тяжелые бетоны – В3.5 (М50) – В15 (М200).

Устойчивость к низким температурам блочных камней в соответствии с требованиями ГОСТов должна составлять более пятидесяти циклов «замораживания – оттаивания», показатель влагостойкости – W2.

При обозначении типа фундаментного блока указываются его параметры в «дм», округление выполняется в сторону увеличения. Кроме габаритов фбс, маркировкой блоков фбс предусмотрено обозначение типа бетонного материала:

• «Т» – тяжелый;
• «П» – керамзитовый (с пористым основанием);
• «С» – силикатный.

Например, блок промаркирован ФБС-24-4-6 т. – это означает, что размеры блока равны 2 380 на 400 на 580 мм, в приготовлении задействовали раствор тяжелой марки. Камень маркируется и иными способами: 24-4-6т; 24.4.6т; 24 4 6т.

Масса блоков согласно ГОСТу начинается о 260 кг. Это означает, что при строительстве для такого материала придется привлекать специальную технику. Для строительства жилых объектов предпочитают использовать малые фундаментные блоки, толщина которых составляет 0.6 метра. Вес такого востребованного материала – 1 960 кг.

При изготовлении технические характеристики блоков фбс подразумевают допустимые погрешности от размерных стандартов: по длине – не более 1.3 см, по ширине и высоте – до 0.8 см, по вырезу – до 0.5 см.

Перед покупкой опорных бетонных блоков в обязательном порядке проверяется соответствие массы и размерных параметров. Когда вес ниже, чем обозначено на маркировке «Т», в блоках имеются пустотные участки, бетон плохо уплотнялся, что окажет негативное влияние на его прочность. Подобные камни для создания фундамента из бетонных блоков приобретать не рекомендуется. Фундаментные блоки, отлитые своими руками кустарным способом, в большинстве случаев не будут соответствовать технологии производства фбс, и применение может создать непредсказуемые последствия.

На этапе изготовления фундаментных блоков предусматривается устройство специальных металлических проушин, расположенных сверху. Используются для этого сталь либо периодический металлопрофиль. По мере надобности есть возможность заказа маленьких фундаментных блоков без имеющих петель для монтажа. Их стандартные размеры определены ГОСТом.

Поверхность блоков может предусматривать применение отделочных материалов. Такая особенность присуща определенным видам ФБС. Остальные виды фундаментных блоков отличаются гладкостью поверхности, отсутствием трещин.

На заводах выпускают блочный материал под маркировкой ФБП. Он имеет пустотные участки, открытые к нижней части. Есть еще вариант блочного камня ФБВ. Это означает, что в материале предусмотрены вырезы под укладку коммуникационных линий.

Разновидности фундаментных блоков

Сортамент изделий приводится в документе ГОСТ 13.579-1978. Высота элементов колеблется в пределах 30 — 60 см, ширина составляет 30, 40, 60 см, а длина бывает 0,9 – 2,4 м. Размер по длине включает ширину монтажного шва между блоками, поэтому фактические размеры камня всегда на 20 мм меньше по всем направлениям. Материалом служит тяжелый (В7,5 – В15), силикатный бетон (В10 — В12,5), керамзитобетон (класс В3,5 – В 7,5), при этом вес блока ФБС зависит от марки цемента и наполнителя.

Выпускают виды сборных блоков для фундамента с обозначением:

• стандартные сплошные изделия – ФБС;
• камни с пустотами внутри, чтобы снизить массу – ФБП;
• блоки с вырезами под коммуникации или трубы – ФБВ;
• сборные подушки под опору строения – ФЛ.

Сплошные (ФБС)

Сплошные бетонные блоки

Тип полнотелых конструкций отличается большой прочностью по сравнению с пустотными группами. Чаще эти блоки используют для строительства фундамента здания, возведения стен хозяйственного подполья и технических подвалов. Элементы имеют прямоугольную форму с внутренним армированием или без него, от этого зависит, сколько весит блок ФБС.

Технология изготовления предполагает вибрацию смеси, чтобы добиться стандартного размера с гладкой поверхностью. Нарушение процесса ведет к появлению неровностей, поэтому получаются разрывы при укладке блоков и снижается прочность ленты фундамента.

Характеристики полнотелых конструкций:

• материалом для сплошных камней служит тяжелый бетон усредненной плотности от 1,8 т/м3;
• стандартные размеры по ширине 30, 40, 50, 60 см, по высоте – 28 – 58 см, длине – 1180, 2380.
• монтажные уши ставят на 30 см от краев блока, заподлицо с плоскостью.

Отклонения габаритов по длине разрешают ±13 мм, ширине и высоте — ±8 мм, допуск по размерам вырезов и отверстий составляет ±5 мм. Нормы позволяют отклонение прямолинейности на 3 мм по всей длине сборной конструкции, при этом возникают небольшие отклонения от номинальной массы.

Сплошные с вырезом (ФБВ)

Блок ФБВ

Изготовитель предусматривает продольную выемку в блоке, чтобы можно было проложить водопровод, канализацию или другие коммуникации. Иногда изделия ФБВ производят по индивидуальному заказу, который учитывает конкретное направление выреза на поверхности или сквозное отверстие внутри блока. От количества выемок зависит, сколько весит бетонный блок.

Характеристики изделий ФБВ:

• длина – 88 см, ширина – 40, 50 см, высота 58 см;
• вес варьируется от 0,28 до 0,58 тонн в зависимости от размера блока;
• объем изделия составляет 0,161 и 0,202 м3;
• сталь составляет 0,76 кг в общем весе.

Пустотелые (ФБП)

Пустотелые блоки

Пустотные элементы изготавливают стандартной длины 240 см, но по высоте и ширине различаются. Выпускают сборные конструкции с замкнутыми внутренними воздушными полостями по вертикали или горизонтали. Блоки ФПБ имеют меньшую массу по сравнению с размерами, весом ФБС, но их применение строго регламентировано.

Облегченные типы нельзя использовать для возведения основания дома во влажных грунтах. Почвенная жидкость может проникать в тело фундамента и накапливаться в полостях. Во время заморозков вода расширяется и разрывает бетонную массу, появляются внутренние трещины. В бетоне не допускают микротрещин, расселин, исключение составляют местные усадочные дефекты.

Наружные расслоения допускают:

• плотные и тяжелые силикатные смеси – 0,1 мм;
• легкие составы – 0,2 мм.

Качество арматуры и стальных элементов укрепляющего каркаса регламентируется в ГОСТ 10.922. Производитель дает гарантию на соответствие выпускаемой продукции требованиям нормативных стандартов, ГОСТов или технических условий ТУ. Потребитель отвечает за правила складирования и хранения бетонных блоков, перевозку контролирует та организация, которая занимается транспортировкой.

Достоинства и недостатки

Выбирая подходящий размер фундаментных блоков ФБС и выполняя под них расчеты, важно изучить все особенности материала, плюсы и минусы, которые нужно учесть в строительстве. Основные преимущества применения ФБС:

Основные преимущества применения ФБС:

• Высокое качество всех изделий, произведенных в четком соответствии с ГОСТами.
• Строгий контроль всего технологического процесса при производстве, что гарантирует надежность и прочность, соответствие указанным техническим характеристикам.
• Быстрый монтаж – возведение фундамента и стен из блоков занимает буквально несколько дней.
• Простота в работе – монтаж не предполагает наличия каких-то особых знаний или навыков.
• Большой выбор размеров – чаще всего высота и ширина блоков стандартные, а длина может быть любой. Но при необходимости можно отыскать элементы практически с любой шириной, другими параметрами.

• Отсутствие сложных требований в эксплуатации – блоки не боятся погодных воздействий, агрессивных сред, могут применяться на влажных грунтах.
• Длительный срок эксплуатации.
• Отличные показатели морозостойкости, стойкости ко влаге, пожаробезопасности.

Из недостатков ФБС стоит отметить такие, как необходимость в привлечении спецтехники для монтажа (что повышает цену работ), важность прокладки слоя гидроизоляции между стыками, обязательное дополнительное утепление. Если сравнивать с монолитным основанием, то оно намного прочнее сборного, но для многих типов конструкций сборное основание выступает более экономным и подходящим вариантом.

Если сравнивать с монолитным основанием, то оно намного прочнее сборного, но для многих типов конструкций сборное основание выступает более экономным и подходящим вариантом.

Технические и эксплуатационные особенности ФБС

Производитель стеновых изделий обязан соблюдать гост 13579-78, требования которого относятся к геометрии и размерам элементов. Само изделие является параллелепипедом, и изготавливается из перечисленных выше марок бетона. Промышленные блоки фбс должны иметь предельно минимальную плотность 1800 кг/м³, не иметь пустот, а также иметь технологические углубления (пазы) для арматуры по вертикали при укладке на раствор. Бетон для изготовления изделия должен быть класса ≥ В 7,5.

Процесс производства включает в себя уплотнение рабочей смеси на вибрационных столах. Требования гост к ФБС изделиям предполагают соблюдение точности размеров, в частности, длина изделий должна быть точно 2380, 1180 и 880 мм, ширина – 300-400-500-600 мм, высота – 280 или 580 мм. В маркировке фундаментные блоки размеры используют в дециметрах, округление происходит до большей цифры. Обозначение «ФБС 24.4.6» расшифровывается следующим образом: длина 2380 мм, ширина 400 мм, высота 580 мм. Символ «С» означает сплошную форму. Это – самый большой железобетонный блок из выпускаемых, он имеет массу 19600 кг. Но монтаж блоков любого размера и марок требует применения спецтехники, так как даже самый легкий блок вести не меньше 260 кг.

Укладка блоков автокраном

Если завод изготавливает блоки меньшего веса, но с маркировкой «Т» (тяжелый), то изделия в этом случае сделаны из керамзитобетона (должны быть промаркированы символом «П») или из силикатобетона (маркировка «С»), или просто они некачественно изготовлены и могут иметь пустоты и прочность ниже заявленной. Чтобы установить соответствие заявленных характеристик актуальному гост, требовать у производителя сертификат и другие сопроводительные документы.

Размеры фундаментных стеновых блоков влияют на такие характеристики всего объекта, как:

1. Прочность сооружения на фундаменте из ФБС;
2. Сложность и скорость технологического процесса монтажа изделий;
3. Время строительных работ, начиная с «нулевого» цикла и до сдачи объекта;
4. Стоимость ФБС.

Фундамент на влажном грунте Размеры элементов должны соответствовать таким свойствам и характеристикам грунта и объекта, как:

1. Свойства грунта – влажность, прочность, пучинистость, скалистость;
2. Размеры несущих стен и потолочных межэтажных перекрытий;
3. Масса сооружения;
4. Прочность основания;
5. Тип укладки блоков;
6. Общая площадь фундамента.

Также выбор среднего размера изделий и их общее количество для строительства фундамента зависит от длины стен, и принимается в среднем за 4-5 единиц на длину длинной стены основания.

Устройство фундамента на ФБС

На неустойчивых и пучинистых грунтах рекомендуется применять блоки больших размеров. К примеру, фундаменту на глине, суглинке или скалистом грунте подходит применение блоков ФБС 24.6.6. – это самый большой размер. Песок и супеси требуют использование менее тяжелых изделий марки ФБС 12.6.6-Т согласно гост.

Марка	Длина, L (см)	Ширина, B (см)	Высота, H (см)	Класс	Металл	Объем, м3	Масса, кг	Морозо-устойчивость	Водонепро-ницаемость
ФБС 9.3.6-Т	118,0	30,0	58,0	В7,5	0,76	0,146	0,35	F50	W 6
ФБС 9.4.б-Т	118,0	40,0	58,0	В7,5	0,76	0,195	0,47	F 50	W6
ФБС 9.5.6-Т	118,0	50,0	58,0	В7,5	0,76	0,244	0,59	F 50	W 6
ФБС 9.6.6-Т	118,0	60,0	58,0	В7,5	1,46	0,293	0,70	F 50	W 6
ФБС 12.4.3-Т	118,0	40,0	28,0*	В7,5	0,74	0,127	0,31	F 50	W 6
ФБС 12.5.3-Т	118,0	50,0	28,0*	В7,5	0,74	0,159	0,38	F 50	W6
ФБС 12.6.3-Т	118,0	60,0	28,0*	В7,5	0,74	0,191	0,46	F 50	W 6
ФБС 12.4.6-Т	118,0	40,0	58,0	В7,5	1,46	0,265	0,64	F 50	W6
ФБС 12.5.б-Т	118,0	50,0	58,0	В7,5	1,46	0,331	0,79	F 50	W 6
ФБС 12.6.6-Т	118,0	60,0	58,0	В7,5	1,46	0,398	0,96	F 50	W6
ФБС 24.3.б-Т	238,0	30,0	58,0	В7,5	1,46	0,406	0,97	F 50	W 6
ФБС 24.4.6-Т	238,0	40,0	58,0	В7,5	1,46	0,543	1,30	F 50	W 6
ФБС 24.5.6-Т	238,0	50,0	58,0	В7,5	2,36	0,679	1,63	F 50	W 6
ФБС 24.6.6-Т	238,0	60,0	58,0	В7,5	2,36	0,815	1,96	F 50	W6

* размер используется редко

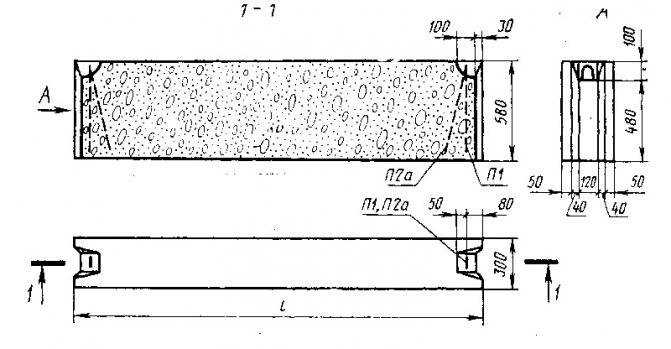

Размеры и устройство стенового изделия

Размер блоков ФБС по ширине не обязательно должен равняться ширине несущих стен. ГОСТ допускает выдвижение блока или стены наружу на расстояние до 10 см, а если поверхность выступает с обеих сторон, то до 6 см. Чтобы кладка получилась плотной и оптимально скрепленной перевязыванием, в одном фундаменте необходимо использовать ФБС разного размера. Изделия, уложенные правильно, минимизируют неровности поверхности комбинированного основания, а также выполняют роль направляющих плоскостей для дальнейшего возведения стен.

Посчитать самостоятельно

В самостоятельном подсчете количества необходимых блоков используют знание геометрии: надо разделить общий объем намеченного фундамента на объем 1 выбранного блока. Но не все так просто – грунтовая подошва должна выдержать постройку.

Рассмотрим последовательность расчетов на следующем примере:

1. Вес будущего здания (внешние и внутренние стены, перекрытия, крыша, оснащение оборудованием и мебелью) ориентировочно составит не более 12 000 кг.
2. Для строительства столбчатых опор фундамента выбираем ФБС 2-2-4-т. Потребуется 17 точек опоры общей площадью 6 800 см² (2 дм х 2 дм х 17 шт). При высоте в 2 блока их понадобится 34 шт суммарным весом 30 кг х 34 = 1 020 кг.
3. Общий вес здания с фундаментом соответственно равен 13 020 кг. Считаем нагрузку на 1 см² грунта: 13 020 / 6 800 = 1,915 кг/см².

Решение: если несущая способность грунта на участке строительства 2 кг/см² и выше, то фундамент выбран правильно, в противном случае придется менять суммарную опорную площадь фундаментных блоков (количество точек или марку) в большую сторону.

Основополагающим сборником, которым руководствуются для правильного заложения фундамента, является СП 22.13330.2011, а также актуализированная версия СНиП 2.02.01-83.

На участках с грунтами, имеющих слабые характеристики, площадь распределения веса дома можно увеличить за счет создания специальной подушки под ФБС. Ее можно устроить несколькими способами:

1. Из песка средней фракции насыпают расширяющийся к низу под углом 35° (с каждой стороны) слой расчетной толщины. Глубина засыпки определяется следующим образом: блоки имеют ширину 3 дм, толщина песка 0,2 м, то принимаемый к вычислениям размер передачи нагрузки по низу подушки для обустраиваемого фундамента получится 0,63 м.
2. Тощий бетон с армированием. Подошва делается несколько шире блока и выполняет двойную функцию: распределяет вес и предотвращает деформацию общей конструкции от разной осадки элементов.
3. Готовые бетонные изделия заводского производства.

Применение подушки промышленного производства для увеличения площади распределения веса

Самостоятельно изготовить прочную основу для последующего монтажа вертикальных стен из фундаментных блоков меньшего веса в виде сборной ленты не потребует значительного увеличения расхода материалов, но увеличит устойчивость и прочность основания здания в течение всего периода его эксплуатации.

Образец подготовки подошвы для укладки ФБС виден на этом фото.

В процессе монтажа блоки укладывают на готовый бетон или цементно-песчаный раствор самостоятельного приготовления. Вертикальные стыки так же заполняются раствором. Для укладки ФБС нужен автокран и бригада, состоящая из 5 или более человек (стропальные и растворные работы).

При практической реализации расчетов нужно учитывать, что толщина шва между рядами фундаментных блоков составляет до 40 мм. При составлении проекта длина и высота блоков для удобства берется больше фактической на 20 мм, и стыки между элементами обозначают линией.

Технология изготовления

ФБС блоки заливают в металлические формы, легкосъемные стенки которых точно соответствуют размерам по ГОСТ. Панели скрепляют между собой зажимами и смазывают составом, который не дает смеси прилипать. Затем в емкость заливают необходимый объем раствора. Его разравнивают и уплотняют погружными вибраторами, удаляют пузыри. В не до конца застывший бетон устанавливают обрезанные в размер монтажные петли. Армирование блоков ФБС не делают.

Когда заготовка отвердела, форму разъединяют. Отливку высушивают и дают набрать прочность. Через месяц блок можно отправлять на стройку и приступать к сборке.

На предприятиях, где используют современные технологии, время приготовления ФБС уменьшают. Автоматизированные станки придают форму и уплотняют подготовленную полусухую смесь на основе цемента М200. Качество заготовок при этом не ухудшается, но на то, чтобы они полностью высохли, уходит меньше времени.
