Описание и виды датчиков движения на 12 вольт, как собрать своими руками

Схема подключения

Неправильное включение сенсора в электрическую сеть чревато поломкой прибора или замыканием. Инструкция к датчику движения обязательно содержит схему подключения прибора. Но даже при ее отсутствии подключить прибор достаточно просто.

Перед подключением следует определить оптимальные места расположения датчика движения и прожектора. Они могут отличаться. Сенсор должен быть ориентирован на место предполагаемого появления людей. Следует учитывать угол обзора и максимальные расстояния реагирования. Устройства следует расположить так, чтобы учесть размер нужного кабеля и легко установить систему после проверки.

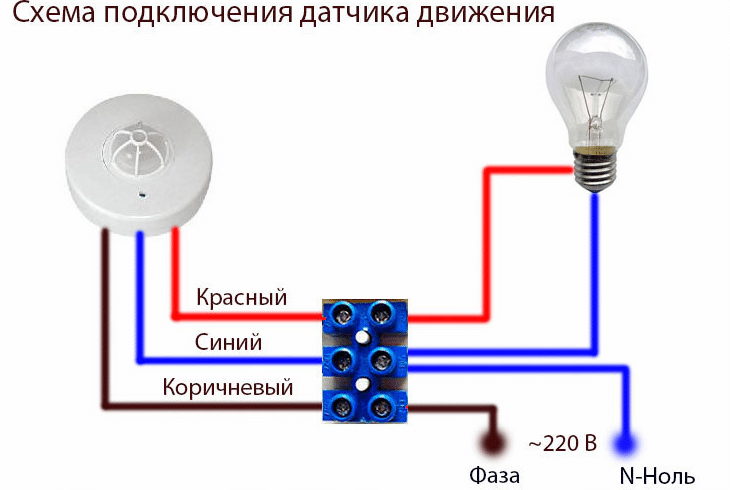

На рисунке представлена стандартная схема подключения приборов.

L (коричневый провод) – входящая фаза;

N (синий или голубой провод) – ноль;

А (красный провод) — выходящая (коммутируемая фаза).

Соблюдение правил маркировки электропроводов упрощает задачу. Чтобы включить датчик движения в электрическую сеть на нем необходимо открыть крышку, предназначенную для подсоединения проводов.

Определить фазу можно прозвонив кабель тестером. Фазный провод подключается к клемме датчика с коричневым проводом. Ноль должен быть присоединен и к прожектору, и к прибору (синий провод). Затем следует соединить оставшуюся клему ИК-сенсора с красным проводом со свободной линией светильника.

Часто полезно оставить в схеме выключатель. Подключив его параллельно, можно в необходимых случаях оставлять свет включенным на более длительное время, чем это предусмотрено при автоматическом управлении. Схема, как подключить прожектор с датчиком движения и выключателем, на следующем рисунке.

В этом случае автоматическое включение прожектора будет срабатывать только при разомкнутом положении выключателя.

Возможны ситуации когда к светильнику необходимо подключить несколько сенсоров. Это требуется в ситуациях наличия нескольких подходов к освещаемому месту, или при недостаточной зоне охвата одним датчиком. В этом случае ИК-сенсоры подключаются параллельно. Светильник включается при подаче питания через любой датчик. На следующем рисунке представлена схема подключения прожектора с двумя сенсорами.

Лучше всего прожектор с датчиком движения подключать к щитку с автоматами. Однако кабель можно присоединить к ближайшей розетке через вилку или непосредственный контакт.

Некоторые прожекторы имеют провод заземления желто-зеленого цвета. При его наличии подключение обязательно.

Некоторые светильники сразу сконструированы с датчиком движения. Это самый простой вариант. Для подключения прожектора с датчиком движения нужно соединить провода устройства с электропроводкой, соблюдая цветовое соответствие.

Датчик движения LX01

Для примера возьмем детектор LX01. Устройство состоит из двух боксов: монтажного и аппаратного, которые соединены подвижным кронштейном, облегчающим настройку зоны сканирования.

В аппаратном боксе находиться плата управления, к которой присоединены сенсоры: пироэлектрический, распознающий движение, светочувствительный фоторезистор для определения уровня освещенности.

Сенсоры прикрывает светопроницаемая пластмассовая шторка с выдавленными по всей площади элементами линз Френеля.

На торце расположены рифленые ручки оперативных регуляторов, связанных с подстроечными резисторами.

На монтажной коробке имеются отверстия для вывода проводов и крепления корпуса осветительного прибора.

Прибор предназначен для коммутирования электрических цепей с общей нагрузкой до 1200 Вт. К устройству можно подключать лампы накаливания и другие осветительные элементы, рассчитанные на напряжение переменного тока 200 – 230 В.

В отличие от детекторов использующихся исключительно для систем тревожной сигнализации устройство имеет дополнительные параметры, регулирующие срабатывание.

Регулятор «TIME» – регулирует время по истечении, которого прибор выключает освещение, если человек продолжает находиться в зоне действия прибора то свет будет включен повторно.

В отличии от детекторов присутствия датчики движения при повторной коммутации полностью включают и выключают осветительный прибор в быстром темпе, что, при неправильной настройке периода срабатывания, приводит к мерцанию света.

Регулятор «DAYLIGHT» – устанавливает светочувствительность прибора и позволяет точно определить порог затмения автоматического включения освещения.

Регулятор «SENS» – устанавливает чувствительность пироэлектрического сенсора детектора обнаружения. С его помощью можно регулировать радиус зоны обнаружения.

Технические параметры датчика движения LX01

• Угол зоны сканирования 1200.
• Максимальная дальность обнаружения 12м.
• Питание: переменный ток от 180 до 240В при 20мА.
• Максимальная нагрузка 1200Вт при 5А.
• Время отключения 5сек-600сек.
• Светочувствительность в диапазоне 10-2000Лкс.

Устройство чувствительно к низким температурам окружающей среды и поддерживает работоспособность только до -100С. Рекомендуется установка в помещениях на высоте от 2м до 4 м.

Устройство, виды и особенности датчиков движения

Существуют и широко применяются следующие типы датчиков движения:

1. Радиоволновые;
2. Ультразвуковые;
3. Инфракрасные;
4. Гибридные.

Радиоволновые или СВЧ датчики работают на доплеровском эффекте. Основными элементами такого датчика являются излучатель СВЧ сигнала и приёмник отражённого сигнала. Если в поле излучения перемещается какой-либо объект, то частота отражённого сигнала меняется. Электронная схема обрабатывает разницу между прямым и отражённым сигналом и переключает реле, которое может включить сирену или подать сигнал тревоги. Радиоволновые датчики движения отличаются высокой чувствительностью, но стоят достаточно дорого. В детских и лечебных учреждениях микроволновые датчики не применяются из-за СВЧ излучения, несмотря на то, что уровень его минимален и абсолютно безвреден. Из-за высокой чувствительности радиоволновые датчики подвержены ложным срабатываниям.

Ультразвуковые датчики так же используют эффект Доплера, только вместо колебаний высокой частоты в таких системах применяется ультразвук. Эти устройства нашли применение в системах парковки «Парктроник», а в быту применяются достаточно редко. Частоту 25-60 КГц хорошо слышат кошки и собаки, поэтому применение таких датчиков вызывает у них сильный стресс. Кроме того, ультразвуковые датчики имеют небольшой радиус действия и их можно обмануть если передвигаться медленно.

В охранной сигнализации и системах автоматического управления освещением чаще всего применяются инфракрасные объёмные датчики движения. Тепловое (инфракрасное) излучение объекта, который проходит в зоне захвата датчика, через линзу Френеля попадает на ИК-сенсор, после чего на выходе электронной схемы формируется сигнал тревоги (происходит разрыв цепи).

Устройство ИК датчика движения

Вследствие невысокой стоимости такие устройства широко применяются для автоматического управления освещением, например, в подъезде, когда при появлении человека освещение включается на 1-3 минуты, а затем выключается. Для управления светом на стоянке или придомовой территории используются уличные датчики движения.

Гибридные или комбинированные датчики движения представляют собой два датчика разной конструкции, размещённые в одном корпусе и подключаемые к различным входам прибора охранной сигнализации. Обычно в одном корпусе объединяют инфракрасный и радиоволновой датчики движения. Применение таких устройств повышает надёжность охранной системы. Они могут использоваться в банках, депозитариях и денежных хранилищах. Схема включения датчика движения для сигнализации позволяет подавать тревожный сигнал и управлять работой сирены или прожектора. Датчики движения могут иметь следующие основные характеристики:

• Чувствительность;
• Наличие антисаботажной зоны;
• Объём зоны захвата по горизонтали и вертикали;
• Напряжение питания.

Датчики движения с постоянной чувствительностью не рекомендуется применять в квартирах, где имеются домашние животные, иначе, при отсутствии хозяев, на каждый проход кошки будет включаться сигнал тревоги. Величину порога срабатывания можно регулировать, в зависимости от конструкции, плавно или специальными перемычками на плате. Так же существуют модели датчиков, которые не реагируют на животных.

Антисаботажная зона – это дополнительная зона захвата направленная от датчика вертикально вниз и блокирующая попытку вывести прибор из строя. В паспорте указывается угол обзора датчика в градусах и размеры зоны гарантированного срабатывания. Все датчики независимо от конструкции подключаются к типовым устройствам, поэтому схема подключения датчика движения всегда одинакова, а их напряжение питания обычно равно 12V. На корпусе, обычно, установлен светодиод, индицирующий режим ожидания или срабатывания.

Конструкция и детали

Все детали конструкции, кроме датчика температуры, собраны на печатной плате размером 45х85мм.

Печатная плата блока управления кофеваркой в сборе.

Датчик температуры выполнен на основе германиевого диода, который вставлен в крепление, изготовленное из жести от консервной банки.

Закреплён термодатчик на корпусе кофеварки с помощью силиконового герметика. Между жестяным кронштейном и корпусом нанесена небольшая капля термопасты КПТ-8. Подключение датчика осуществлено с помощью провода МГТФ во фторопластовой изоляции.

Вся слесарная доработка свелась к сверлению всего двух отверстий в подставке кофеварки.

Через эти отверстия были проложены два провода питания, один провод управления нагрузкой и два провода термодатчика. Как видите, ремонтопригодность блока управления обеспечена.

Для защиты глазка пиромодуля была использована пластинка полипропилена, которую я отрезал от поршня одноразового шприца.

Интересно, что узкий спектр инфракрасного излучения, в котором работает пиромодуль, блокируется обычным стеклом и плексигласом, хотя пропускается многими типами пластмасс, включая капрон (полиэтилен), полипропилен и др.

А вот как это работает. Видеоролик в разрешении HD (1280x720px).

Имитатор охранной сигнализации

В городских многоэтажных домах становится популярным ставить квартиру на охрану, в этом случае покупается дорогостоящее оборудование для охраны от проникновения, а сигналы передаются на пульт охранного предприятия. Но не всякому хозяину такое по карману, да и не всегда это оправданно.

Помните на автомобилях такое устройство, под лобовым стеклом, обычно около руля, размешен красный светодиод, который мигает или постоянно светится? Он предупреждает, что машина под охраной. Так и для квартиры или дачи существуют подобные конструкции или по-другому – имитаторы охранной сигнализации. Они предназначены для того что бы спугнуть неподготовленных и непрофессиональных воришек или домушников.

Выходя из дома, включаем постоянно светящийся светодиод, возвращаясь, отключаем. Чужие люди будут думать, что квартира стоит на сигнализации.

Таким образом, можно считать, что небольшая коробочка и горящий светодиод или лампочка это индикаторы сигнализации, которые дадут понять нарушителю, что сюда соваться не стоит.

Довольно часто можно видеть, что в магазинах, в офисах, на уличных киосках наклеены стикеры различных охранных компаний. Этим тоже можно воспользоваться, приклеив над своей дверью такой стикер. Никто не будет проверять, действительно ли квартира подключена на пульт вневедомственной охраны.

Разновидности датчиков

Разновидности датчиков Не смотря на одинаковый принцип действия, их назначение может быть разным, в зависимости от условий эксплуатации. Поэтому, выбирая датчик, следует в первую очередь определиться с тем, где он будет установлен.

Устройства, предназначенные для установки на открытом воздухе, выполняются в более защищенном корпусе, тем более, если они работают от сети 220V. Степень защиты помечается двумя буквами (IP) и цифрами. Так, для эксплуатации вне помещения следует выбирать электрооборудование, имеющее степень защиты IP 55 и не ниже, а в случае установки внутри помещения – с пометкой до IP 55.

Выбор по типу питания

В зависимости от конструкционных особенностей, датчики работают:

• От сети, напряжением 220 V.
• От гальванических элементов питания (батареек или аккумуляторов).

Наиболее востребованными считаются устройства, работающие от напряжения 220 V, то есть проводные. Меньший спрос на датчики, которые работают от батареек или аккумуляторов, но в последнее время все больше отдают предпочтение независимым источникам питания. К тому же, бывают случаи, когда необходим именно беспроводной датчик движения, работающий от солнечной батареи, например.

Принцип действия датчика движения

Принцип работы датчиков движения может быть различным. Поэтому различают:

• Инфракрасные датчики движения, которые реагируют на тепло, излучаемое теплокровными существами. Представляют пассивные устройства, поскольку сами никаких сигналов не излучают, а только реагируют на них. Такие типы датчиков реагируют не только на появление человека, но и на движения животных.
• Акустические датчики, реагирующие на звуковые сигналы. Это также пассивные устройства, которые включают различные устройства от хлопка руками или от звука открывающейся двери и т.д. Их удобно устанавливать в подвалах частных домов или городских квартир. Как правило, в подвалах появляется шум только тогда, когда в него кто-то заходит. Что касается других условий эксплуатации, то нужно хорошо подумать.
• Микроволновые датчики движения. Это уже группа активных устройств, поскольку датчики движения сами генерируют микроволны и сами их отслеживают. Если в их «поле зрения» появляется движущийся объект, то они включают сигнализацию, как световую, так и звуковую. Чувствительные модели таких устройств могут контролировать помещения, находящиеся за перегородками. Как правило, подобные типы датчиков применяются в охранных системах.
• Ультразвуковые датчики отличаются от микроволновых только диапазоном излучаемых сигналов. Используются не так часто, поскольку на него могут реагировать животные. Длительное излучение ультразвука может также негативно сказаться на здоровье человека.
• Комбинированные, в которых заложено несколько принципов реагирования на движущиеся объекты. Эти устройства считаются наиболее надежными, но и стоят они гораздо дороже.

Как правило, в основном используются инфракрасные датчики, поскольку это недорогие устройства, а их радиус действия устраивает потенциальных покупателей. К тому же, датчики оборудованы регуляторами для более точной настройки. Ультразвуковые и микроволновые датчики лучше устанавливать в длинных коридорах или на лестницах, поскольку у них гораздо больше радиус действия. Для охраны важных объектов лучше подойдут микроволновые датчики, тем более что они способны обнаружить движущийся объект даже за перегородкой.

Настройка датчика движения

Далее необходимо откалибровать датчик. Для этого под защитной крышкой расположены три регулировочных винта:

• «LUX» – уровень освещенности;
• «TIME» – период времени;
• «SENS» – чувствительность ИК-поля.

Установка регуляторов производится вручную с помощью поворота настроечных винтов в ту или иную сторону, о порядке и правилах настройки более подробно расскажет инструкция изделия.

Калибровка производится в следующем порядке:

1. «LUX» выставляется в крайнее правое положение, это максимально возможное значение освещённости, время «TIME» наоборот уводится до упора влево, снижая период времени до минимального значения;
2. При подаче напряжения на прибор должен загореться светодиод красного цвета, после этого необходимо выждать время в 10-120 сек., после чего будет звуковой щелчок – это нормальное явление при работе прибора, далее нагрузка отключится, об этом сигнализирует погасший индикатор;
3. Движение в зоне действия снова подключит нагрузку, но при дальнейшем отсутствии перемещений уже через 5-10 секунд снова она отключится.

Этим проверяется правильность установки датчика движения. После этого выставляются уже требуемые значения уровня освещённости, времени срабатывания и скорости перемещения. Нужно отметить, что датчик движения этого типа срабатывает на объекты не менее 50 кг весом, на мелких животных срабатывания быть не должно. В комплектацию прибора входит само устройства, а также руководство пользователя.

Устройство этого типа представляет собой надёжное и простое в установке средство автоматизации электросистемы. Установка такого прибора в жилом, офисном или другом помещении значительно сэкономит электроэнергию и ресурс источников освещения.

Принципиальная электрическая схема датчика движения

В состав устройства модели LX01 входят инфракрасный сенсор определяющий движение и элементы, усиливающие и обрабатывающие сигнал.

	1. Светофильтующая пластина. 2. Транзистор. 3. Резистор. 4. Контакт питания на +5В. 5. Корпус. 6. Кристалл пироэлектрика. 7. Общий выход. 8. Сигнальный выход.

Пассивный, инфракрасный пироэлектрический сенсор это пластина прозрачного кварца, пропускающая лучи инфракрасного диапазона и керамический сенсор.

Так же в корпусе находится усилитель, который согласует высокое выходное напряжение, поступающее с сенсора.

Пироэлектрический сенсор RE-46, который используется в детекторе движения модели LX01, подсоединен к операционному усилителю LM324N. Он имеет сложную структуру, состоящую из четырех каскадов усилителей.

Функциями усилителей DA1.1 и DA1.2 является произведение коррекции поступающего сигнала с последующей передачей на третий каскад — DA1.3.

Компаратор, который к нему присоединен, производит распознание предварительно обработанного сигнала. На четвертом каскаде DA1.4 происходит регулирование времени освещения.

Следует отметить, что при таком принципе обработки поступающих сигналов определение движущегося объекта сводится не к регистрации наличия теплового излучения, а на выявлении динамического изменения такого излучения.

Фоторезистор (R23), определяющий уровень внешнего освещения, управляется подстроечным резистором R24, а тот в свою очередь соединен с контактом базы танзистора VT1.

Если световая интенсивность увеличивается, то сопротивление фоторезистора падает, соответственно ток у базы транзистора увеличивается. Он открывается и происходит эффект подтягивания потенциала контакта между резисторами R25 / 21 и потенциала земли.

Таким образом, запрещается поступление сигнала с каскада DD1.4 на базовую клемму транзистора VT2, который активизирует соединительное реле К1. При срабатывании реле ранее, работа фоторезистора будет заблокирована диодом VD4 на весь период активной фазы.

Устройство работает от обычной электросети 220В, 50Гц. Напряжение, поступает на устройство через плавкий предохранитель FU. Через вход гасящего конденсатора ( на схеме — C11) и диодный мостик (VD7-10), на выходе напряжение будет составлять 18 — 22 вольта.

Далее напряжение, сглаживается и выпрямляется конденсатором С12, подается на стабилизатор DA2 78L08. Повышенное напряжение, которое возникает на выходе из стабилизатора, направляется на стабилитрон (на схеме VD6), который гасит его до 24В. При переключении контактов реле возникают коммутационные помехи, которые гасятся последовательностью из резистора R26 и С10.

Датчик наклона автомобиля

Датчик крена или наклона автомобиля предназначен для контроля угла крена кузова машины, чтобы при необходимости автоматика могла вмешаться в работу водителя. Особенно полезен датчик крена для внедорожников. Это обусловлено высоко расположенным центром тяжести автомобилей данного класса и склонностью к опрокидыванию.

1. Датчик наклона жестко крепится к машине и непрерывно отслеживает положение кузова относительно горизонта и при достижении критических значений угла крена посылает сигнал в блок управления.
2. ЭБУ, в свою очередь, посылает команды различным системам, которые помогают стабилизировать положение кузова и предотвратить опрокидывание.

Кроме того, датчик крена (наклона) нередко входит в состав охранной системы авто. В этом случае он включает режим «Паника» при поддомкрачивании машины. В этом случае при постановке машины на охрану, датчик наклона регистрирует положение кузова как эталонное. Даже при небольшом изменении угла наклона кузова включается сирена.

Что такое пиромодуль или PIR (motion) Sensor?

Аббревиатура ПИР или PIR расшифровывается, как Passive Infra-Red или Пассивный Инфракрасный.

Пиромодуль, или PIR-sensor, это устройство преобразующее изменение интенсивности инфракрасного излучения в электрический ток. Работа пиромодуля основана на пиростатическом эффекте, который возникает в некоторых кристаллических материалах при изменении температуры. Изменение же температуры сенсора может быть вызвано инфракрасным излучением.

Так как изменение электрического поля кристаллических диэлектриков компенсируется полем свободных электрических зарядов, то зарегистрировать поле можно только при его изменении. Это замечательное свойство датчиков, построенных на основе пироэлектриков, позволяет отслеживать мизерные изменения интенсивности излучения, произошедшие за сравнительно короткие промежутки времени, тогда как плавно меняющаяся температура самого пиромодуля не оказывает влияние на результаты измерений.

Для защиты от помех и других вредных воздействий, пиро-сенсор заключён в герметичный металлический корпус, который снабжён окошком. Окошко закрыто инфракрасным режекторным фильтром, пропускающим свет в узком диапазоне излучения, горб спeктральной характеристики которого находится в районе 10мкм (1*104нм). На картинке изображены пиромодули: советский «ПМ-4» и импортный «D203S».

В импортных пиромодулях за инфракрасным фильтром расположен не только сам пиро-сенсор, но и усилитель на малошумящем униполярном (полевом) транзисторе. На картинке схема включения и цоколёвка пиромодуля иностранного производства «PIR D203S».

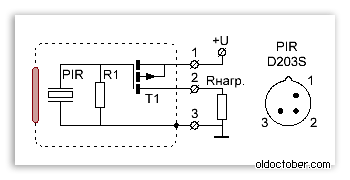

Для подключения пиромодулей советского производства, полевой транзистор требовалось устанавливать дополнительно. На картинке схема включения и распиновка пиромодуля «ПМ-4» советского производства.

Когда-то пиромодули были секретной разработкой военно-промышленного комплекса и устанавливались в ТГС Тепловые Головки Самонаведения (Heatseeker) ракет и другие боевые устройства.

Но сейчас пиромодули широко используются и в гражданской технике. В основном, они применяются в качестве детекторов движения систем сигнализации и управления освещением. На картинке один из таких датчиков «Feron LX20/SEN5», предназначенный для управления освещением.

Виды датчиков

Ремонт датчика движения своими руками

Рассматривать представленные ниже конструкции следует с учетом определенного технического задания. В закрытом отапливаемом помещении электронный модуль способен простоять длительное время без повреждений. На открытом воздухе понадобится защита от неблагоприятных природных воздействий. В некоторых ситуациях нужно предусмотреть эффективные антивандальные мероприятия. При значительных размерах охраняемого периметра существенное значение приобретает дальность.

К сведению. На земельном участке нужно исключить ложные срабатывания от перемещения домашних животных, птиц.

Контактный или магнитный

Без подробных пояснений понятен принцип действия простейшего устройства с механическими контактами. Кнопку (без фиксатора) устанавливают на раме дверного блока. При открывании замыкается подключенная цепь, сигнал поступает на контрольную лампу или специальный блок дистанционного оповещения. Кроме минимальных затрат, подобное устройство привлекает быстротой реализации планов. Для объективности нужно перечислить имеющиеся недостатки:

• при монтаже повреждается дверная коробка;
• функциональность охранной системы блокируется прижиманием кнопки (лезвием ножа, банковской карточкой);
• механический переключатель при частом использовании быстро выйдет из строя.

Контактный датчик и схема с герконом

Вместо простейшего варианта можно применить усовершенствованную схему с герконом. Эта деталь замыкает цепь при удалении магнита. Кроме лучших эстетических параметров, обеспечивается возможность скрытого монтажа

Следует обратить внимание на автономность устройства и отсутствие потребления электроэнергии в режиме ожидания

ИК-датчик

Рассмотренные варианты обеспечивают контроль дверного блока. Однако они бесполезны на открытом пространстве. Для фиксации перемещений в определенном объеме применяют другие решения.

Интуитивно понятный принцип – регистрация теплового излучения тела человека. Для усиления сигнала используют группу из нескольких линз. Этим же устройством обеспечивают широкую диаграмму направленности. Выбирают датчик, соответствующий определенному диапазону волн. Чувствительность и спектр корректируют фильтрами, дополнительными усилителями.

Такие устройства хорошо выполняют свои функции при отсутствии лишних помех. ИК датчики устанавливают в помещениях, не направляют при монтаже на осветительные и обогревательные приборы. Базовое условие – температура фона должна быть меньше, чем измеряемые параметры.

Лазерный или фотодатчик

Устройства этой категории создают лучи, формирующие защитный контур. Для создания достаточно плотной «сетки» применяют мощный источник света и комплект отражателей. Оптимальный вариант – лазерный датчик движения. Такой луч не рассеивается на большом расстоянии. Прерывание сигнала фиксируется чувствительным датчиком. Такими системами оснащают крупные объекты, открытые площадки.

Микроволновый

Главное преимущество этой конструкции – качественный контроль перемещений в определенном объеме. Дополнительный плюс – отсутствие ложных срабатываний на включение светильников или обогревателей. Для реализации плана нужно создать излучатель и совместимый детектор, фиксирующий изменение отраженного сигнала. При работе с высокой частотой обнаруживаются движения за стеклом или другой преградой, «прозрачной» для волн в соответствующем диапазоне.

Важно! При выборе такого устройства настройка мощности выполняется с учетом безопасного для человека уровня электромагнитного излучения. Принцип действия микроволнового датчика движения

Принцип действия микроволнового датчика движения

Ультразвуковой

Как и в примере со светом, данная схема функционирует на принципе регистрации отраженного излучения. Звуковой диапазон обеспечивает «невидимость». Ультразвуковой генератор потребляет немного электроэнергии. Датчик не реагирует на свет и тепло.

К сведению. Некоторые домашние животные реагируют на высокочастотные звуковые колебания. Этот диапазон применяют в специализированных устройствах для отпугивания собак.

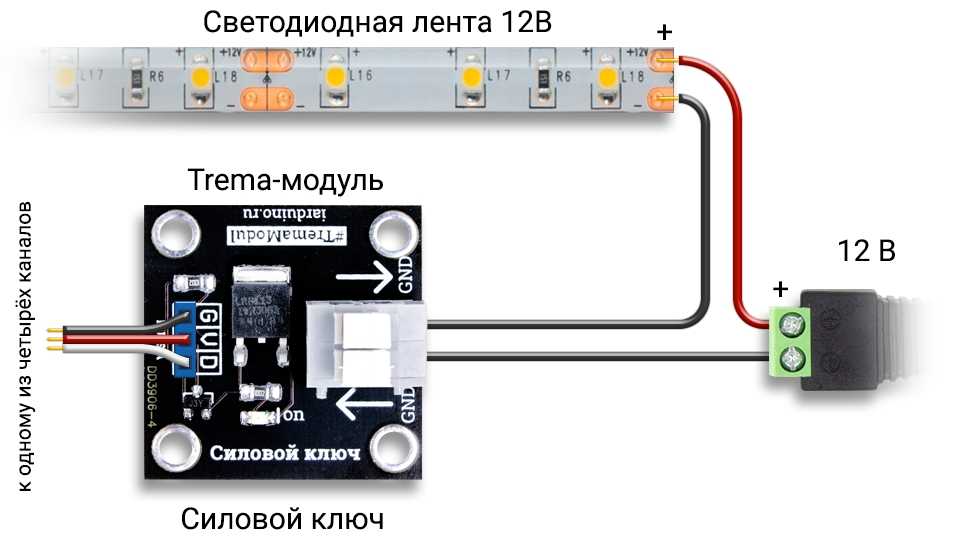

Самоделка на Arduino

Для создания работоспособных конструкций удобно применять универсальный контроллер Arduino. Подключение периферийных устройств к этому функциональному блоку не вызывает затруднений.

Принципиальная схема подключения

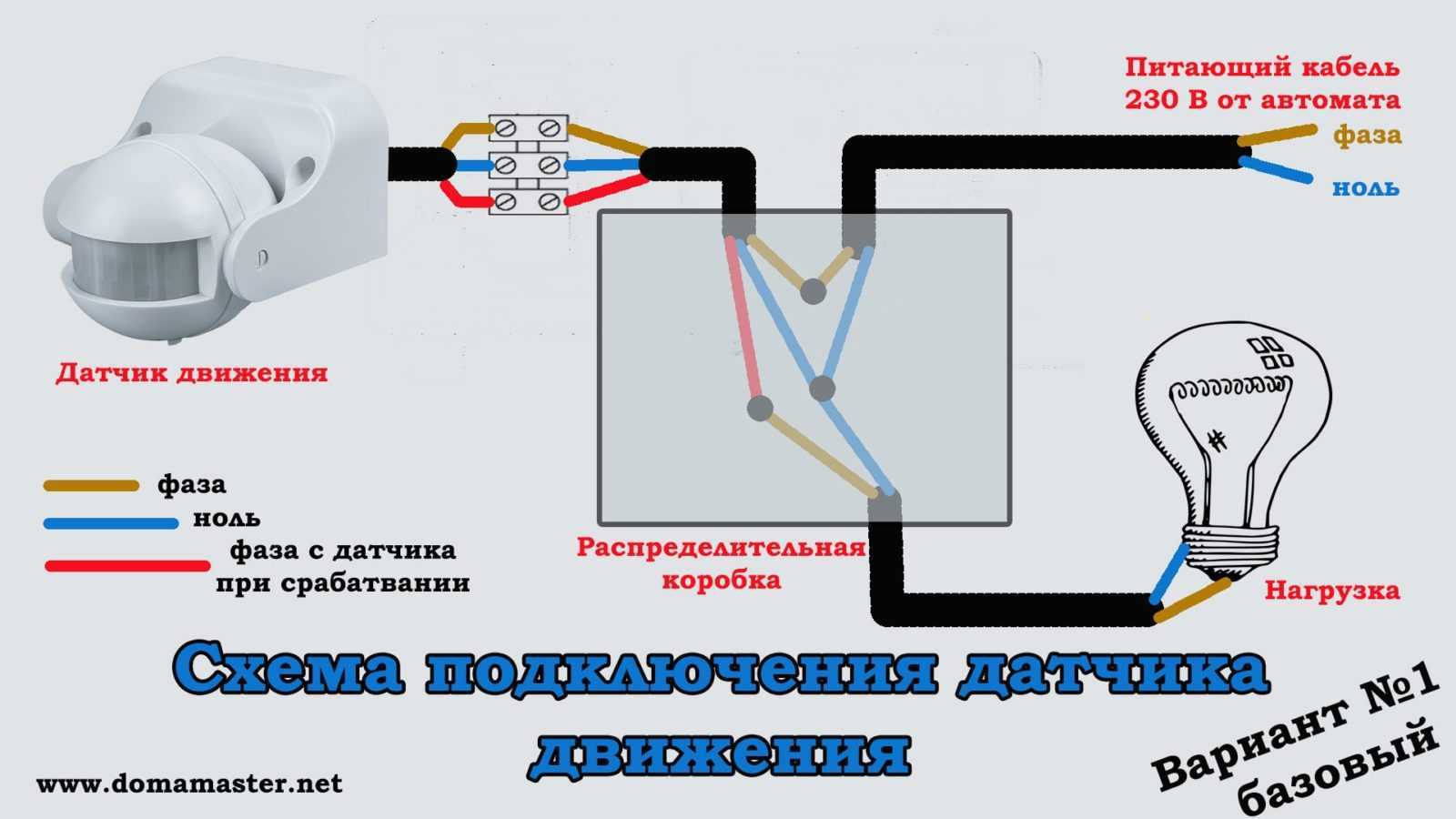

1. Самый простой вариант без выключателя.

Заведите кабель ВВГнг Ls3*1,5 мм² в распределительную коробку. В неё же подведите двужильный кабель от места установки датчика. И протягиваем туда же кабель ВВГ Ls2*1,5 мм² от лампы освещения.

Соедините в коробке сначала ноли (N — синий провод). Фазу, пришедшую с сети (L — коричневый провод)подсоедините к питающей фазе датчика движения. И, наконец, соединяем в коробке коммутирующий (L1 — красный) кабель от датчика к лампе.

2. Схема подключения в паре с выключателем.

Используется тогда, когда возникает необходимость в освещении вне зависимости от того, работает система обнаружения или нет.

Ноли соединяются в коробке аналогично, а питающая фаза датчика и коммутирующие фазы замыкаются через выключатель.

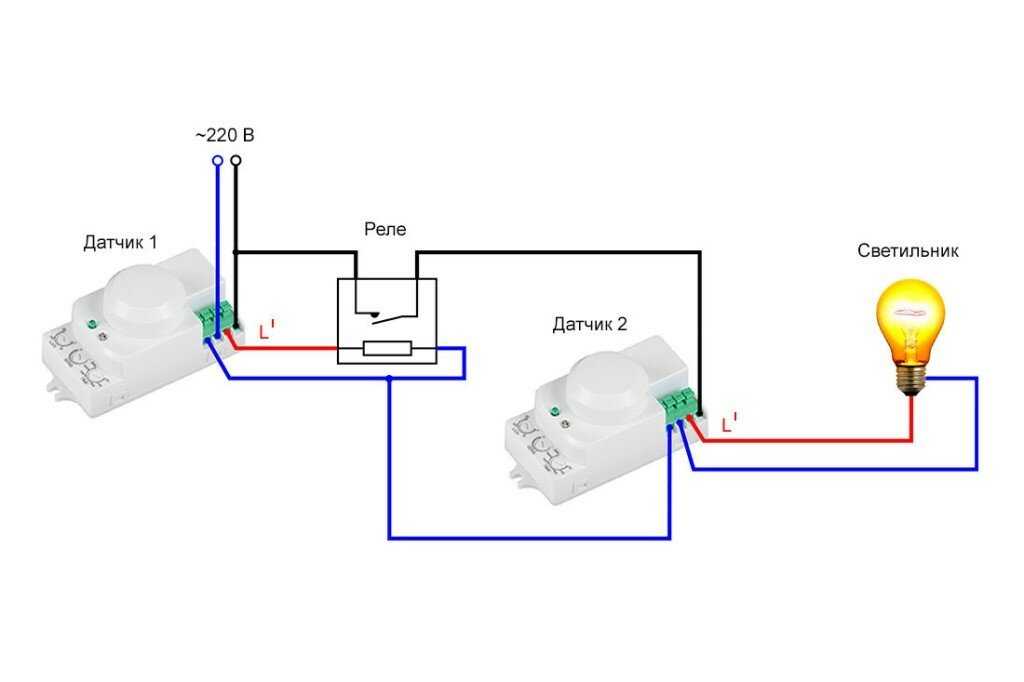

3. Схема подключения с несколькими датчиками.

Если необходимо осветить длинный коридор с поворотами, то потребуется использовать несколько датчиков движения, чтобы перекрыть слепые зоны. Они соединяются параллельно, свет загорается при срабатывании одного и горит, пока вы остаётесь в зоне обнаружения.
