Устройство и виды датчиков присутствия для включения света

Использование датчиков движения в уличном освещении

Датчики присутствия только-только внедряются в нашу жизнь. Но уже сейчас они экономят деньги владельцам приусадебных хозяйств, городским властям и хозяевам производства.

Принцип действия состоит в следующем. Инфракрасный сенсор постоянно сканирует пространство. Когда в поле его зрения попадает объект, на температуру которого он настроен, происходит замыкание контактов и включение освещения. После того, как тепловой возбудитель покинул пределы охвата, свет с задержкой в несколько минут или секунд гаснет. Тем самым экономится электричество, повышается ресурс лампочек и назойливый свет не мозолит глаза. Особенно это актуально, если вы уже используете светодиодные лампы вместо дрл, так как для запуска дрл необходимо время. Пока она разгорается, потребность в освещении может исчезнуть.

Видео: про датчики присутствия с инфракрасным светом

На видео рассказывается, как устроен датчик присутствия, и в чем его отличие от датчика движения:

Правильно настроенный датчик присутствия не реагирует на животных, но он чувствителен к другим источникам теплового излучения.То есть, если в зоне его видимости появится тлеющий окурок или горячая вода, то он даст сигнал на включение освещения. Поэтому следует располагать чувствительный элемент подальше от труб водоснабжения, отопления и случайных тепловых возбудителей.

Всю информацию про уличные влагозащищенные розетки найдете в данном материале.

Датчики присутствия для уличного освещения могут настраиваться таким образом, что после некоторого время, которое объект проводит в бездействии, они отключаются. Или можно настроить их на постоянную работу, пока тепло человеческого тела посылает излучение на сенсоры фонарей.

Наружное освещение на приусадебном участке является важным элементом декора. Поэтому и датчики присутствия для него должны соответствовать строгим требованиям эстетики. Их делают в виде цветов, монтируют под купол фонаря, всячески декорируют и скрывают. Но необходимо помнить, что любое препятствие, даже самое прозрачное стекло уменьшает силу ИК-излучения. Поэтому инфракрасный датчик присутствия и движения должен быть напрямую направлен на территорию, которая вверена в его зону видимости.

Возле калитки, ворот, вдоль садовой дорожки и в районе беседки желательно установить узконаправленные датчики ИК-излучения. Они будут не только зажигать фонари при ночных прогулках хозяев, но и всегда предупредят, когда кто-то приблизится к вашему дому или подойдет к калитке.

Цены

Цена, которую придется заплатить за комфорт и экономию, только на первый взгляд кажется высокой и неактуальной. На самом деле датчики присутствия и движения со временем оборачиваются выгодой, так как экономят немало денег на освещении. И это не считая комфорта и красоты, которые они приносят в наш дом и на наш приусадебный участок.

Цена складывается из нескольких факторов. В нее входят следующие показатели:

• Производитель. Понятное дело, что китайский датчик вряд ли прослужит столько, сколько его европейский аналог. Также сюда следует включить гарантийный срок и сервисные обязательства.
• Защитные колпаки, кожухи, корпуса и «маскировку».
• Длина проводов. Также есть бесконтактные модели, которые можно самостоятельно монтировать, не врезая их в разрывы электроцепи.
• Дальность реагирования самого датчика.
• Количество. Обычно, продавцы предлагают существенные скидки, в зависимости от того, сколько датчиков заказано.

Чтобы иметь представление о ценообразовании товара, возьмем несколько примеров:

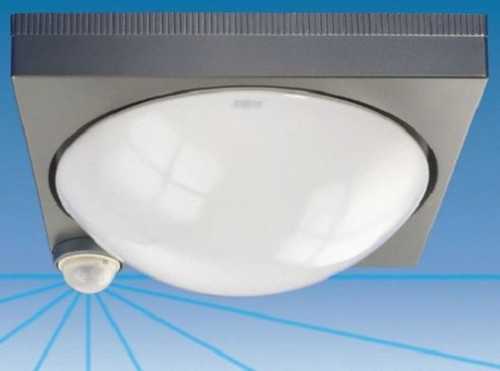

Нередко можно встретить предложения купить уличный светильник, с уже установленным датчиком присутствия и движения. Фонарь торшерного типа с таким датчиком будет иметь стоимость от 2000 до 10000 рублей.

Видео: как сделать датчик своими руками

Впрочем, датчик присутствия (движения) можно сделать своими руками. Смотрите видео:

Виды и классификация

По принципу действия датчики движения заводского изготовления делятся на три типа:

1. ультразвуковые;
2. радиочастотные;
3. инфракрасные.

Ультразвуковые (УЗ)

Рабочая область сенсора состоит из двух частей:

1. излучатель ультразвука;
2. анализатор отраженного сигнала (приемник).

При появлении в поле зрения датчика движущегося объекта, в отраженном сигнале появятся изменения. Анализатор зарегистрирует их и подаст сигнал на полупроводниковый переключатель или реле, вызывающий замыкание цепи.

Достоинства УЗ-сенсора:

• дешево стоит;
• атмосферные факторы не влияют на работу;
• «видит» объекты из любого материала.

Недостатки:

• дальнодействие ограничено;
• не реагирует на плавное движение;
• вызывает дискомфорт у животных (они чувствительны к УЗ).

Радиочастотные (РЧ)

Принцип тот же, только вместо УЗ излучаются радиоволны.

Достоинства:

• компактность;
• значительная дальность действия;
• способность фиксировать движущиеся объекты, расположенные за стеклом или тонкой непрозрачной перегородкой;
• высокая точность.

Недостатки:

• стоят дорого;
• сверхчувствительны, потому иногда случаются ложные срабатывания;
• при значительной мощности оказывают негативное воздействие на людей и животных, находящихся в поле зрения сенсора длительное время.

Инфракрасные (ИК)

Ничего не источают, а только улавливают инфракрасное излучение, определяя таким образом температуру объектов. При появлении в поле зрения объекта с заданной температурой (обычно настраивается на 36,6 градусов) срабатывают, замыкая цепь светильника.

Достоинства:

• не оказывают вредного воздействия на людей и животных;
• легко поддаются настройке;
• имеют доступную стоимость.

Недостатки:

• диапазон рабочих температур ограничен;
• не «видят» сквозь материалы, не пропускающие ИК-излучение;
• реагируют на нагревательные приборы.

Датчики УЗ и РЧ называют активными, ИК — пассивными. Последние еще называют пиромодулями — от англ. PIR, означающей Passive Infra-Red (пассивный инфракрасный).

Классификация по назначению

По назначению сенсоры движения делятся на:

1. внутренние (комнатные);
2. наружные (уличные).

Вторые отличаются устойчивостью к экстремальным температурам и значительным радиусом действия — 500 м и более.

Разновидности самодельных датчиков

Самодельные датчики движения работают на иных принципах:

• герконовый. Геркон — сокращенное словосочетание «герметичный контакт». Это капсула с двумя контактами из ферромагнитной стали, чувствительные к магнитному полю. При поднесении к геркону магнита контакты в нем замыкаются, при удалении — размыкаются. Такие датчики движения устанавливают на дверях и окнах: геркон крепится к косяку, магнит — к створке. При открывании створки магнит отводится от геркона, контакты в нем размыкаются и подается питание на светильник или какое-то сигнальное устройство. Конечно, данный прибор не является датчиком движения в полном смысле этого слова. Это, скорее, датчик открывания двери;

• световой. Датчик состоит из двух частей: источника света и фотоэлемента-транзистора. При пересечении движущимся объектом линии, между ними свет перестает поступать на фотоэлемент-транзистор, что приводит к замыканию цепи лампы;
• микроволновый. Когда человек приближается к работающему радиоприемнику, тот реагирует – в воспроизведении появляются помехи. На этом явлении основано действие данного сенсора. Он состоит из двух основных частей антенны и генератора микроволн.

Далее будет рассмотрен процесс изготовления светового датчика движения.

Отличие от датчика движения

Датчик движения менее чувствительный, чем датчик присутствия

В основе работы лежат одинаковые механизмы. У детектора движения стоят десятки микролинз, пространство разбивается на такое же количество частей для исследования. Датчик присутствия содержит сотни таких отражателей, которые координируют минимальные области и отслеживают небольшие по амплитуде движения.

Приборы для определения присутствия человека настраиваются гораздо кропотливее. Из-за высокой чувствительности они часто дают ложную тревогу. Используется электронный вмонтированный процессор для уменьшения таких инцидентов, при этом не используется наладка вручную.

Датчики для управления светом

Нельзя не упомянуть эту категорию. Это датчики, которые на выход подают 230 вольт при сработке, имеют встроенный таймер и, как правило, датчик освещённости. Продаются очень много где, во всех строительных магазинах. Могут иметь, например, такой вид:

У него сзади три клеммы: L, N и L’. На L и N надо подать питание 230 вольт, на L’ будет появляться 230 вольт при срабатывании датчика.

У такого датчика большой минус — он щёлкает при сработке. Так как он должен коммутировать лампочку, внутри у него не бесшумный транзистор, а реле, оно и щёлкает.

Если хотим управлять светом не через какой-либо контроллер, а напрямую, то вариант отличный. Подойдёт для света в шкафу или в какой-нибудь кладовке, где таймер настраивается один раз и больше его не трогают. Если подключим датчик к системе Умный Дом, то сможем при необходимости отключать таймер, легко менять период включения, в зависимости от времени суток включать по датчику разные группы света и делать ещё какие-то интересные вещи. Лучше для подключения к контроллеру использовать датчик, который даст нам на выходе 12 или 24 вольта, чтобы он был бесшумным.

Я находил однажды на Aliexpress датчик такого вида, как на картинке, на 12 вольт. При этом на клеммах у него были такие же обозначения N и L, что сбивало с толку. Но работал с контроллером EasyHomePLC он отлично. Так что, если удастся найти такой датчик на нужное напряжение, то он нам подойдёт. Тем более, что стоят они несколько сотен рублей.

Однозначно нельзя сказать, какие датчики использовать в каждом случае. С контроллером Wirenboard можно посоветовать универсальный датчик WB-MSW, но, поскольку он расположен на стене, зона обнаружения датчика может быть не очень выгодной. Датчик для охранной сигнализации очень хорошо будет ловить движение в большой зоне, но он не очень красивый. Встраиваемый датчик красивый, но зачастую дорогой. Поэтому иногда лучше в разных помещениях в зависимости от их формы и необходимости измерять там какие-то ещё параметры ставить разные датчики.

507, всего, сегодня

Похожие посты:

1. Подключение датчиков дыма к Умному Дому Задача такова: к проводной системе Умный Дом подключить датчик дыма….
2. Расстановка датчиков движения Расстановка в доме или квартире датчиков движения — всегда вдумчивый…
3. Подбор оборудования Wirenboard и проектирование системы Расскажу немного о том, как проектировать систему Умный Дом на…
4. Монтаж кабеля для Умного Дома Как я уже писал, самым неразумным способом экономии в строительстве…
5. Свет по детекции движения в EasyHome Расскажу про управление освещением по детекции движения. Это одна из…
6. Датчики присутствия в умном доме Статья обновлена в ноябре 2020 года. Добавлено много мыслей, обновлены…
7. Что можно установить из Умного Дома Поскольку далеко не все разбираются в том, что умеет современный…

Критерии выбора

По количеству позиций, контролируемых прибором. Однопозиционные считаются не очень надежными, хотя зачастую оказывается, что только одна точка нуждается в постоянном надзоре. Есть датчики с двумя позициями и многопозиционные. Последние считаются универсальными – позволяют реагировать молниеносно в помещении или на улице, но в простой квартире их применение может создавать определённые сложности в обслуживании или установке без помощи специалиста в этой области.

Способ монтажа тоже может стать весомым критерием в определении предмета предпочтения. Накладные датчики устанавливаются легко и под силу даже дилетантам. Встроенные требуют отверстий, ниш, крепежа и декоративной маскировки, но незаменимы там, где велика вероятность повреждений или потенциальной кражи.

Немаловажный критерий для освещения – исходящий сигнал. Его определяют по виду используемой лампы – галогенные, люминесцентные, или светодиодные, которые предполагается устанавливать в доме или специфическом помещении, еще до начала приобретения и последующего монтажа датчиков.

В новом, или заново отремонтированном доме лучше устанавливать прибор, изготовленный промышленным предприятием (покупные). Он надежнее, функциональнее и представлен в большом ассортименте на строительных рынках или в супермаркетах. Простейший, работающий по несложному принципу, можно собрать и своими руками, используя подручные средства или радиодетали из специального магазина. Однако, по мнению специалистов, это выходит ненамного дешевле, зато не так надежно и может обернуться затратами труда и времени.

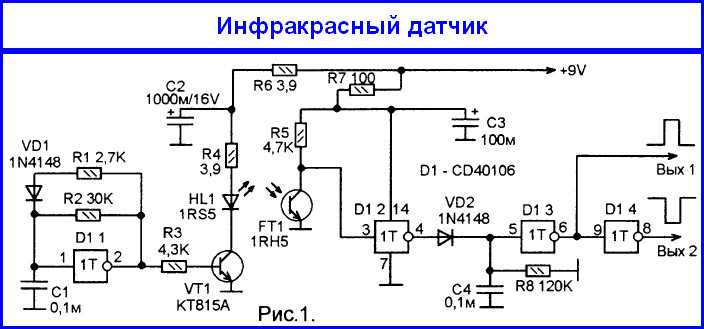

Простейшая схема работы датчика присутствия, которая легко обнаружит присутствие человека, может выглядеть следующим образом:

Сфера применения такого устройства – помещение небольшого размера. Его нельзя использовать на больших территориях, проходах открытого типа. Внешняя простота сборки своими руками, подразумевает узкую направленность и небольшую область применения.

Устройство датчика присутствия

Может быть бесконечно вариабельным – от простой схемы из геркона и магнита, до полифункциональных приборов в корпусе с надежной защитой, оснащенных фотореле, термодатчиками, акустическим реле, несколькими излучателями. Есть приборы, которыми можно управлять с мобильного устройства, с дополнительными функциями слежения и фиксации полученной информации.

Датчик и освещение

Сегодня датчики присутствия уже не представляют собой новинки. Их можно встретить в самых разнообразных, а порой и неожиданных местах, как в частном доме, так и в общественных помещениях государственных структур.Датчики Steinel ir quattro или Arduino довольно часто используются вместе с осветительными приборами, обеспечивая более рациональный и эффективный контроль над интенсивностью освещения.
Преимущества использования Arduino или Steinel ir quattro заключаются в следующих аспектах:

• экономия электроэнергии, благодаря тому, что свет зажигается только при необходимости;
• удобное применение одновременно с другими приборами;
• доступность по ценовой политике;
• возможность легкой настройки приборов (особенно модели ir quattro);
• возможность встраивания в охранные системы в качестве светового сигнала.

Освещение

Но, несмотря на столь явные преимущества, и Steinel ir quattro, и Arduino имеют один существенный недостаток – высокая чувствительность в работе. Они могут сработать случайно, поскольку точно настроить их чувствительность все же не всегда удается. В результате датчики могут среагировать даже на небольшое движение в контролируемой области. Это связано с тем, что даже малоподвижный объект способен давать достаточный для срабатывания устройства отраженный сигнал. Данный недостаток больше характерен для Arduino, чем для Steinel (модели ir quattro).
Но в случае применения прибора присутствия в качестве части охранной системы, такой недостаток трансформируется в плюс. Здесь даже на руку тот факт, что устройство функционирует длительный период, что позволяет отследить даже небольшое движение в ситуации длительного сохранения объектом неподвижности.

Настройка и регулировка параметров устройства

Для того, чтобы прибор корректно срабатывал на движение и не реагировал на помехи, движение домашних животных или веток за окном, важно не только правильно его установить, но и грамотно настроить

Угол обзора

Некоторые приборы позволяют управлять углом обзора с помощью специального переключателя на корпусе устройства. Это дает возможность уменьшить или, наоборот, увеличить угол контролируемой зоны датчиком движения для корректного срабатывания. Те устройства, которые не имеют регулировки угла обзора настраиваются с помощью их поворота в нужную сторону или с использованием стены, как ограничителя. Умельцы также прибегают к помощи изоленты, искусственно ограничивая обзор датчика заклеивая его сканирующий экран в нужных местах.

Чувствительность (SENS)

Данный переключатель позволяет уменьшить количество ложных срабатываний от домашних питомцев, веток деревьев за окном и других факторов. Настройка по этому фактору начинается с минимального значения переключателя, с последующим увеличением до нужного. Все это производится экспериментальным путем с обязательным тестированием.

Задержка выключения (TIME)

Возможность настройки задержки зависит от конкретного устройства и может быть в пределах от 5 секунд до 30 минут. Настройка по этому параметру производится исходя из предпочтений пользователя и назначения помещения или освещения. Работает это следующим образом: при регистрации движения освещение включается и после этого выключится только по истечении настроенной задержки на устройстве.

Уровень освещенности (LUX/DAY LIGHT)

Настройка по этому параметру производится для регулировки включения осветительного прибора при заданной освещенности. То есть включение будет происходить только если произойдет регистрация движения при настроенной освещенности. Если освещенность в помещении будет выше – прибор не включится. Регулировку производят с минимального значения, постепенно увеличивая до необходимого.

Автоматическое освещение в туалете

Все датчики можно разделить на три категории:

• Ультразвуковые. Принцип работы достаточно прост: при генерации ультразвуковых волн происходит анализ частот отраженной волны, который меняется при появлении в помещении движущегося объекта (эффект Доплера). И вот здесь можно столкнуться с проблемой — как только человек прекращает двигаться, произойдет размыкание контакта в реле, свет выключится.
• Инфракрасные. Функционируют с анализом теплового фона в помещении. Для этого в них устанавливается система линз, анализирующих излучение и передающих результат на чувствительный сенсор. К сожалению, для работы ИК-датчиков также необходимо движение, однако на них есть многопозиционный переключатель, который регулирует таймер замыкания контактов после срабатывания. Еще один минус: высокая вероятность ложного включения. Например, при реакции на горячую воду или отопитель.
• Датчики звука. Реагируют на негромкий звук (например, хлопок в ладоши). Могут использоваться и для выключения света. Время действия после замыкания контактов регулируется с помощью специального переключателя.

Решить вопрос с выключением освещения при длительном отсутствии движения можно с помощью замены датчиков движения на датчики присутствия. Однако такая система будет достаточно дорогой и экономия на электроэнергии, затраченной на освещение в туалете, его вряд ли окупит в обозримом будущем.

Поэтому лучше приобретать стандартные датчики движения с возможностью регулирования времени размыкания контактов после срабатывания.

Пассивные и активные датчики

Инфракрасные датчики также подразделяются на два вида: активные и пассивные. Отличие в том, что в активных установлен излучатель ИК-волн, которые улавливаются оптикой в приборе. Если излучение перестает восприниматься устройством, включается освещение. Пассивные модули собирают и анализируют излучение от объекта. Для использования в описываемых целях, конечно, лучше использовать первый вариант.

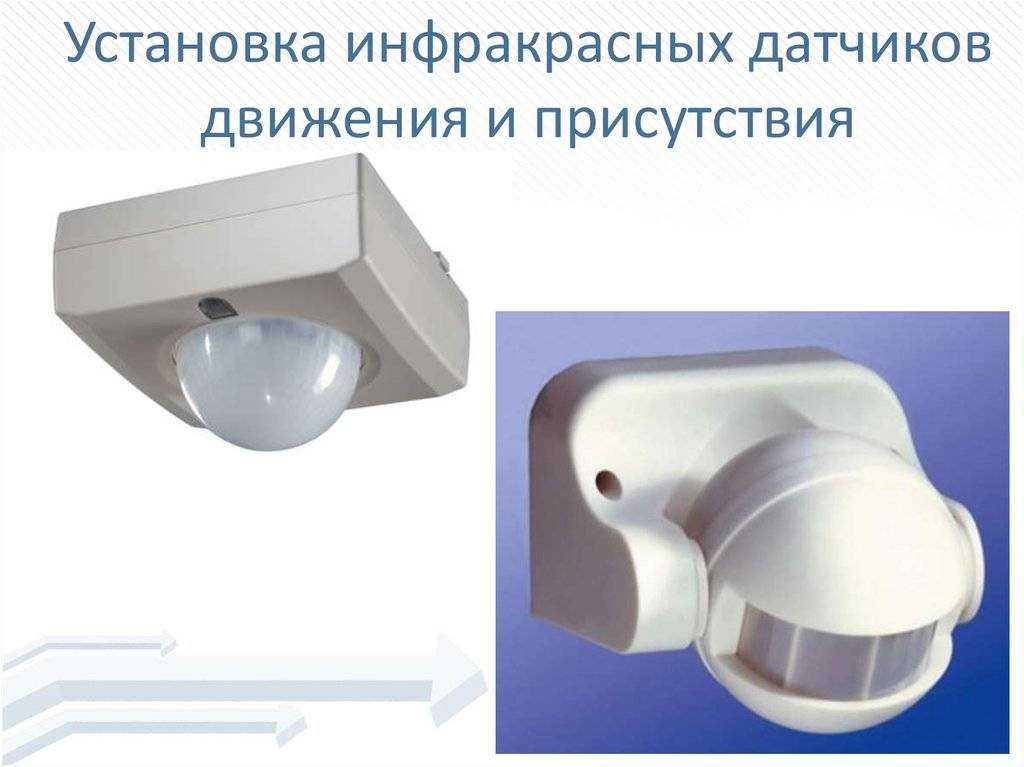

Установка датчика присутствия

Расположение датчиков при установке сигнализации

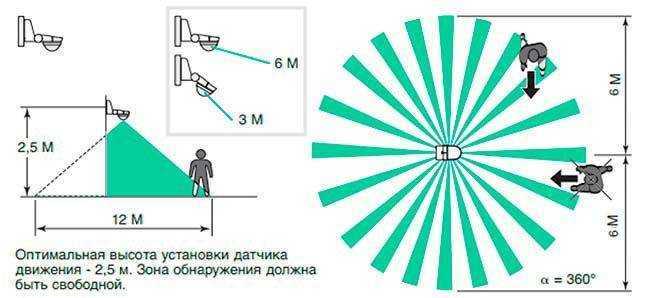

Прибор ставится так, чтобы на него не падали прямые световые лучи, а рядом не стояли предметы, загораживающие обзор. Нежелательны на пути волн стеклянные перегородки, т.к. ИК лучи не проходят сквозь материал. В радиус охвата должны попадать углы помещения, иначе устанавливается несколько приборов, при этом получается перехлест зон внимания.

Следящие детекторы не ставятся вблизи отопительных радиаторов, кондиционеров и лопастных вентиляторов. На улице устройства монтируются под навесом, при этом учитывается рекомендованная высота установки, которая приводится в паспорте.

Схемы подключения

Для решения различных задач датчики движения подключаются по различным схемам. Наиболее простой вариант – прямое включение осветительного прибора, как показано на рисунке ниже.

Рис. 6. Схема подключения датчика движения

Если вы допускаете возможность коммутации осветительного оборудования в обход датчика движения по личным надобностям, то лучше использовать схему с функцией шунтирования:

Рис. 7. Схема с шунтирующим выключателем

Как видите, здесь клавишный выключатель позволяет включить освещение даже без сигнала от сенсора. Для тех случаев, когда датчик движения должен срабатывать только в темное время суток, применяется схема с фотореле:

Рис. 8. Схема с фотореле

Если вы хотите, чтобы осветительное оборудование включалось от движения в нескольких зонах, тогда используется схема подключения одного светильника к двум и более датчикам:

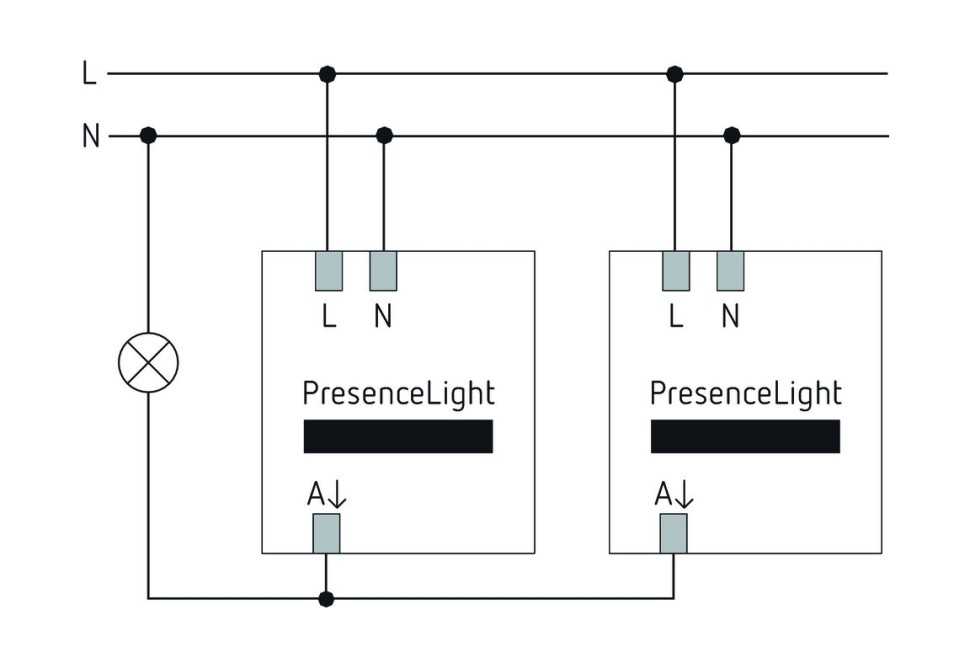

Рис. 9. Схема с двумя датчиками движения

Схемы подключения датчика движения для освещения

Для использования в быту промышленность выпускает датчики присутствия в виде готовых блоков, благодаря чему всю работу по подключению несложно выполнить своими руками любому, кто не боится самостоятельно смонтировать розетку или выключатель.

Такие блоки обязательно комплектуются документацией — схемой подключения или несколькими ее вариантами, что не позволит даже неискушенному мастеру допустить ошибку при включении датчика в электрическую сеть.

В конструкции бытовых детекторов движения предусмотрена простая регулировка трех основных настроек при помощи отдельных шаговых или плавных регуляторов (ручек, рычажков или ползунков).

Требующиеся после подключения детектора параметры это:

• расстояние до точки срабатывания;
• длительность задержки сигнала (сколько времени сигнал будет длиться с момента срабатывания датчика);

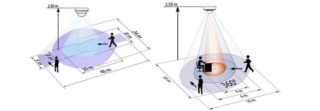

• угол области захвата — регулируется ширина конусовидной области, в которой будет обнаружено присутствие или наличие объекта.

Для подключения к сети своими руками в бытовых датчиках предусмотрены три клеммных вывода — ноль, входной и выходной к лампе (или другому подключаемому прибору).

Благодаря наличию в конструкции бытовых детекторов регулятора длительности сигнала схема датчика движения для освещения может использоваться полностью самостоятельно, без дополнительных электровыключателей. Однако на практике чаще встречается их совместное использование. Различаются три основных способа подключения детекторов присутствия к электрической сети:

1. Схема без использования дополнительных выключателей. В такой схеме работа освещения зависима исключительно от настроек детектора. Преимущественно такой вариант используется для наружного освещения на придомовой территории. Обычно в таких детекторах должна быть функция отключения на дневное время, чтобы предотвратить срабатывание при дневном свете;
2. Схема с выключателем, который независимо от датчика может включить свет. При данном варианте есть возможность вручную включить освещение, когда нет срабатывания датчика — это удобно для помещений, где человек находится длительное время или часто выходит и возвращается. Для реализации лампа просто дополнительно подключается в обход детектора через обычный электрический выключатель;
3. Схема с выключателем, выключающим свет независимо от срабатывания датчика. Такой вариант удобен для предотвращения срабатывания детектора и включения освещения, когда это не нужно. Например, в спальной ночью, когда нежелательно, чтобы вставший в уборную муж включил яркое верхнее освещение на радость спящей жене.

Датчик звука для включения света

Такие устройства работают аналогично с датчиками движения, при одном отличии — реагируют они не на движения, а на звук. Когда уровень шума превышает определённое значение, устройство включает освещение. Такие приборы также нуждаются в правильной настройке, чтобы не было ложных срабатываний на шум и при этом датчик отлично срабатывал на хлопки в ладоши.

Как правило, датчик настраивают на срабатывание при колебании звуковой волны в пределах 50 дБ (примерный уровень звука хлопка взрослого человека). Датчики звука легче в настройке. Как правило, они имеют:

• Колесико для регулирования предельного уровня шума или две кнопки для увеличивания и уменьшения границы предельного шума;
• И также датчики оснащены колесиком для регулирования задержки включения элементов освещения.

Некоторые модели датчиков можно использовать в качестве полноценных выключателей, благодаря наличию функции выключения света по хлопку.

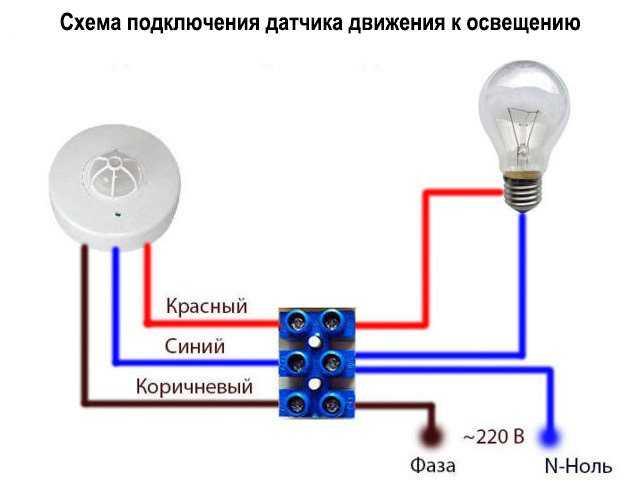

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Изготовление своими руками

Собственноручная сборка представляет альтернативу фабричному устройству, если не подходят параметры. В конструкции применяются недорогие элементы, а для повышенной нагрузки ставится 2 реле.

Потребуются части:

• блок питания;
• транзистор с p-n-p-переходом;
• резистор;
• реле;
• фотоэлемент.

Используется низковольтный (5 – 12 В) блок в соответствии с нагрузкой, например, числом ламп. К аноду фотоэлемента присоединяется ограничительное для тока сопротивление, а к катоду припаивается положительный полюс питания. Один выход резистора подключается к минусу, а другой подключается к ограничивающему сопротивлению.

Схема

Принципиальная схема датчика прсутствия

В середине детектора ставятся фотоэлементы для приема волн. Элементы закрываются общей линзой, содержащей в составе множество мелких линз для сосредоточения ИК лучей перед подачей на отражатели. При движении фокус сдвигается с элемента и пропадает на одном стекле, но показывается на другом. Датчик срабатывает после нескольких подобных пропаж и появлений.

Устройство содержит генератор волн, усилитель и компрессор. После возвратного приема измеряется сдвиг по частоте, находится скорость движения. Конденсатор в схеме уравнивает частоту с резонансным показателем антенны. Датчик собирается на плате из стекловолокнистого материала и закрывается корпусом, антенна выходит наружу.

Двухпроводное подключение датчика движения

Первым делом
определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и
трехпроводными.

Сначала изучим простейшую двухпроводную схему.

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

автоматический выключатель для подачи питания 220В

распредкоробка

сам датчик

светильники

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

При этом связку «датчик — светильник», лучше использовать на отдельном контуре, а не сажать его на общее освещение.

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

Далее протягиваете уже двухжильный провод до места установки датчика.

Где его лучше всего размещать?

Классический вариант для моделей устанавливаемых в подрозетник — на высоте 1,2-2,0м от уровня пола.

Не путайте
их с настенными устройствами, размещаемыми в проходных коридорах или подъездах
многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок,
недалеко от дверей.

Также
обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора
датчика

Еще их не
рекомендуется ставить над батареей или другими нагревательными приборами.

Далее,
кабель идущий на светильник, также заводим в распредкоробку. Внутри нее
соединяем все жилы в следующей последовательности.

Сначала
ноли. От кабеля питания — на кабель светильника.

Далее заземление,
если оно конечно есть.

А вот фазу с
автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу
от кабеля датчика, пускаем на светильник (L датчика).

Осталось
подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением
L, заводим на соответствующую клемму.

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка», как на рисунке внизу.

Осталось
спрятать в подрозетник весь механизм и установить декоративную рамку.

Далее на передней панели производим настройку. Для этого выкручиваете по порядку все «флажки».

1 — переводите устройство в автоматический режим

2-выставляете порог чувствительности

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора

На этом все.
Подаете напряжение и проверяете работу всей схемы.

Преимущества
подобной двухпроводной схемы и данных датчиков движения:

простота монтажа и подключения

возможность принудительного включения освещения без дополнительных выключателей света

универсальность

Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.

Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.

Они начинают
мерцать, иногда очень даже сильно.
