Канализационный коллектор что это такое, принцип работы и особенности

Виды емкостей для коллектора

Септик из бетонных колец

Присоединяемые к магистралям резервуары используются для накопления загрязненных вод либо для их осветления и фильтрации. В бытовых условиях применяют три вида коллекторных трубопроводов, и в соответствии с предназначением выбираются очистные емкости.

Бытовой коллектор

Выбор бытового очистного устройства зависит от нескольких факторов:

• режима использования;
• количества жильцов;
• зависимости от энергоресурсов;
• особенности грунта.

Есть небольшие очистные сооружения для дач и малосемейных домиков, а также комплексы, способные обслужить целый поселок. При выборе учитывается возможность подключения к источнику электропитания.

Если удобнее энергонезависимая система, устанавливают выгребные ямы и септики – герметичные либо дренируемые. Им не требуется подключения к электричеству, монтировать такие устройства довольно просто. Но выгребы требуется регулярно очищать.

Септики в частой откачке не нуждаются, но необходимо постоянно добавлять биопрепараты. Суть таких конструкций – в переработке органических отходов особыми микроорганизмами. Жидкость осветляется до 75 процентов. Для большего очищения и безопасного сброса в водоем или грунт необходимо устанавливать специальные биофильтры.

Разновидностью септиков являются аэротенки. В них используют аэробные бактерии, жизнедеятельность которых поддерживается принудительной подачей кислорода для создания слоя активного ила. В нем перерабатывается большее количество нечистот.

Коллектор для ливневки

Для ливневой канализации используют пластиковые трубные отрезки и герметичные емкости из этого же материала для обустройства колодцев. Поскольку в талой и дождевой воде есть только минеральные взвести, такая жидкость безопасна для экологии и после отстаивания может использоваться для технических нужд:

• помывки автомобилей и асфальтированных поверхностей;
• полива цветника, садово-огородных культур;
• летнего душа.

Сами трубы укладывают неглубоко под поверхностью земли. Резервуар же заглубляют ниже точки промерзания и утепляют. Колодцы оснащают насосным оборудованием: погружным, полупогружными либо поверхностным.

Дренажный коллектор

Перфорированные дренажные трубы укладывают глубже, чем магистрали для ливневки. Это необходимо для сбора излишней влаги с внутреннего слоя земли. В качестве отстойников используют также пластиковые резервуары или создают железобетонные колодцы.

Воду из дренажного накопителя также разрешено применять для технических нужд.

Если используются легкие полимерные конструкции, их необходимо заякорить с помощью анкеров к бетонной стяжке на дне колодца. Иначе емкость во время паводка всплывет, либо ее стенки деформируются.

коллектор ливневой канализации

Англо-русский словарь технических терминов . 2005 .

Смотреть что такое «коллектор ливневой канализации» в других словарях:

коллектор ливневой канализации — — Тематики энергетика в целом EN storm sewer … Справочник технического переводчика

КОЛЛЕКТОР КАНАЛИЗАЦИОННЫЙ ВОДОСТОЧНЫЙ — коллектор для сбора и отведения сточных вод из сети ливневой канализации (Болгарский язык; Български) водосточен канализационен колектор (Чешский язык; Čeština) dešťový kanalizační sběrač (Немецкий язык; Deutsch) Abwassersammelkanal (Венгерский… … Строительный словарь

коллектор канализационный водосточный — Коллектор для сбора и отведения сточных вод из сети ливневой канализации Тематики водоснабжение и канализация в целом EN storm sewerstormwater sewer DE… … Справочник технического переводчика

Каменка (река, впадает в Японское море) — У этого термина существуют и другие значения, см. Каменка. Каменка Верховье Каменки Характеристика Длина … Википедия

Самородинка (река) — Самородинка Долина реки Самородинки Характеристика Длина 7 км Площадь бассейна 11 км² … Википедия

Флон (река) — Флон фр. Flon Верхнее течение Флона … Википедия

Игуменка (река, Челябинская область) — У этого термина существуют и другие значения, см. Игуменка. Игуменка малая река на территории города Челябинска длиной 9 км, правый приток реки Миасс, практически полностью заключена в коллектор. В открытом состоянии протекает от… … Википедия

Коллекторная волна — Коллекторная волна явление возникновения большого потока воды в коллекторах подземных рек и ручьёв во время ливня. Связано оно с тем, что к коллекторам подземных водоёмов обычно подсоединяются системы ливневой канализации. Поэтому во время… … Википедия

Подземные ходы Минска — Здание Республиканской прокуратуры на месте бывшего костёла св. Войцеха Исторических подземелий в Минске не так много, в основном в историческом центре в район … Википедия

dic.academic.ru

Технические требования

Канализационный коллектор – важный элемент системы канализации, который должен отвечать определенным техническим требованиям. Рассмотрим основные характеристики, которым должен соответствовать канализационный коллектор:

1. Прочность и долговечность: Канализационный коллектор должен быть изготовлен из материалов, обладающих высокой прочностью и не подверженных коррозии. Он должен выдерживать давление поступающих сточных вод и транспортировать их без утечек.
2. Герметичность: Канализационный коллектор должен обеспечивать герметичность соединений между элементами системы. Это позволяет избежать протечек и попадания вредных веществ в окружающую среду.
3. Пропускная способность: Канализационный коллектор должен иметь достаточно большую пропускную способность, чтобы обеспечить отвод сточных вод без перепадов давления и образования заторов. Для этого его сечение должно быть рассчитано с учетом расчетного расхода сточных вод.
4. Устойчивость к воздействию окружающей среды: Канализационный коллектор должен быть устойчив к влиянию агрессивных веществ, которые могут содержаться в сточных водах. Он не должен подвергаться коррозии, а также должен сохранять свои характеристики при эксплуатации в различных климатических условиях.
5. Удобство эксплуатации и обслуживания: Канализационный коллектор должен быть удобен для установки, осмотра и чистки. Он должен предусматривать возможность подключения вентиляции, установки инспекционных колодцев, сливных насосов и другого оборудования, необходимого для нормальной работы системы.

Таким образом, правильный выбор и установка канализационного коллектора с учетом технических требований позволяют обеспечить надежное и безопасное функционирование системы канализации.

Что представляет собой напорная система?

В данном типе водоотведения перемещение стоков осуществляется при помощи специального насоса, а не под воздействием силы притяжения, как в самотечных системах. Это позволяет организовать подачу сточных вод к отводному патрубку, если он расположен выше нулевой точки.

Самотечная (А) и напорная (В) канализации

Насосные установки (станции) являются важным узлом напорного водоотведения, в зависимости от своего функционального назначения они могут быть:

Внутридомовыми, предназначенными для обслуживания отдельных зданий. Такие установки представляют собой герметичную емкость, оборудованную насосом и измельчителем. Небольшие габариты аппарата позволяют произвести его установку в подвале строения. Ниже приведен рисунок с изображением основных конструктивных элементов станции Сололифт.

Рисунок 2. Основные элементы насосной канализационной станции для частного дома Sololift

Обозначения:

• А – Верхняя крышка с угольным фильтром.
• В — трубка отвода с обратным клапаном, который играет роль задвижки при отключении вакуумного насоса. Допускается врезка в общий стояк.
• С – измельчитель.
• D – входной фильтр очистки.
• E – насосный механизм.
• F – резервуар.

— Наружными КНС, обслуживающими сразу несколько жилых строений. В этом случае в общую емкость с нескольких участков самотеком отводятся стоки (в том числе и ливневые), откуда они перекачиваются в центральный коллектор или очистную станцию.

Пример с использованием наружной КНС

В качестве примера можно привести оборудование Wavin, Rehau, Evac и т.д.

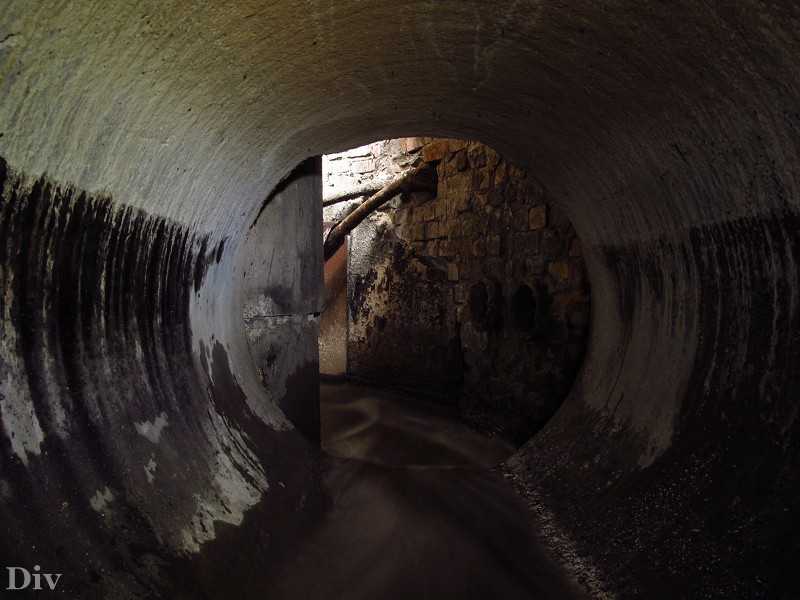

Опасности подземной системы

Пару слов про диггеров и других любителей подземных коммуникаций – почему их так тянет в подземные тоннели? Прямого ответа на это нет, молодых тянет романтика, желание попасть в незнакомое место и испытать адреналин.

Любителей фэнтези тянет на подражание литературным героям, а корыстных людей интересуют более приземленные вещи – возможность разжиться чем-либо ценным.

В случае опасности оперативно покинуть такой тоннель зачастую очень сложно.

Не стоит забывать, что из подземного царства очень сложно быстро выбраться на поверхность.

И в связи с этим существует масса опасных ситуаций:

Возможность внезапного залпового сброса стоков приводит к кратковременному заполнению канала, что грозит смертельным исходом для всех людей, которые там окажутся;
Режимные объекты, подключенные к городскому коллектору, привлекают внимание сомнительных и криминальных личностей, встреча с которыми под землей не сулит ничего хорошего;
Высока вероятность отравления метаном (CH4) и ядовитыми испарениями, в результате чего возможен летальный исход;
Существует и вероятность обрушений сводов старых участков коллектора и т.п.

Как правило, все трагические случаи происходят при несоблюдении требований безопасности. Все они скомпонованы в документе «Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства» и предназначены в первую очередь для специалистов, занимающихся ремонтом и эксплуатацией канализационных колодцев и резервуаров.

Свод правил.

В указанном документе в разделе 5.2 дается обязательный перечень средств и приспособлений (включая измерительную аппаратуру, которая должна быть у членов бригады), задействуемых при спуске в смотровые колодцы, аварийно-регулирующие резервуары, канализационные коллектора и опорожненные напорные водоводы.

Вот некоторые пункты этого перечня:

• газосигнализаторы или газоанализаторы;
• страховочный канат, прикрепляемый к предохранительному поясу, длина которого должна допускать возможность поднятия рабочего из наиболее удаленного в колодце рабочего места;
• противогазы с устройством принудительной подачи воздуха;
• фонари аккумуляторные;
• вентиляторы;

Применение нагнетающего вентилятора при осмотре коллектора.

• штанги для проверки скоб в колодцах на прочность;
• защитные ограждения со знаками безопасности;
• переносные лестницы;
• инструменты для открывания в колодцах задвижек.

Принцип работы

Выяснив, что такое канализационный коллектор, рассмотрим принцип его работы. Сточные воды от сантехнических приборов поступают в горизонтальные дворовые сети. Они соединяются в квартальные и в конце концов присоединяются к основной магистрали. По ней стоки транспортируются до очистных сооружения. Таким образом, коллектор канализации — это общий трубопровод, который объединяет все мелкие линии вместе. Сам он никогда не разветвляется на части.

В автономных системах частных домов роль основного элемента канализации выполняет горизонтальная труба, соединяющая выход системы из дома с приемной секцией септика. Ее длина, как правило, невелика, но выполняемая функция ничем не отличается от задач крупных канализационных трубопроводов.

Кроме этого, есть ливневые системы водоотведения. Они отличаются от бытовых или промышленных сетей сезонным режимом работы и сравнительно малой глубиной погружения в грунт. Коллектор ливневой канализации — это канал, по которому дождевые стоки направляются к системам очистки. Он может быть реализован в виде подземной трубы или в форме открытого желоба.

Существуют две разновидности каналов, отличающихся способом перемещения стоков:

• самотечный тип. Трубопровод, установленный с небольшим уклоном. Сточные жидкости перемещаются по нему самостоятельно, под действием силы тяжести;
• напорный канализационный коллектор. Предназначен для принудительной подачи стоков с нижней отметки на более высокий уровень.

Самотечные линии преобладают, поскольку они выгоднее и проще. Однако, иногда приходится использовать напорный тип канализации, если того требует рельеф местности, присутствие на пути прокладки труб зданий, сооружений, автострад.

Напорный коллектор канализации — это герметичный трубопровод, рассчитанный на определенное давление жидкости. Перемещение стоков по нему происходит при помощи специального насоса. Для снижения нагрузок и экономии энергии напорные участки коллекторов делают небольшими. Обычно устанавливают канализационную напорную станцию (КНС), которая под давлением подает стоки на определенную высоту. Затем жидкость следует самотеком.

Подъем сточных вод может происходить как под уклоном, так и с помощью вертикального трубопровода. Выбор подходящего способа производится исходя из местных условий — рельеф, наличие сооружений или построек, особенности грунта.

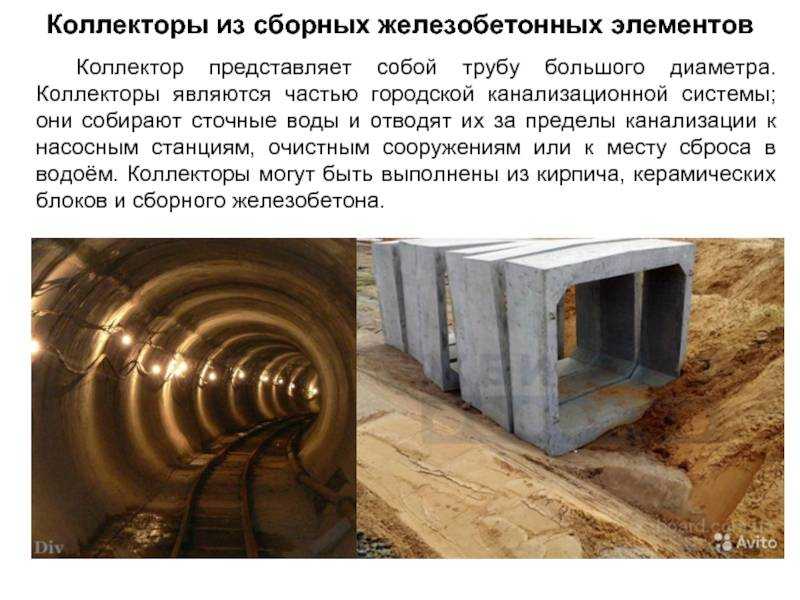

Канализационный коллектор все о главном элементе в системе канализации

Сегодня трудно себе представить внешний облик современных городов, если бы все сточные воды не отводились канализационной системой. Без ее развития установка туалета внутри жилого дома была бы невозможной. Вследствие этого устройство канализационной системы является одним из важнейших заданий при строительстве многоэтажного, частного дома или загородного коттеджа. Объединяет всю систему канализационный коллектор.

Проблемы ухода стока в городах

Каждый дом, предприятие, общественное учреждение нуждается в питьевой и технической воде, которая образует сточные воды. Внутренняя канализационная система подключается к уличному канализационному коллектору, за исключением случаев, когда стоки очищаются индивидуальными очистными установками.

Для отвода стоков всегда предусматривается уклон, поэтому подключить санитарно-техническое оборудование здания в сеть коммунальной канализации несложно. Но в городах часто случается, что помещение находится ниже уровня, на котором расположен канализационный коллектор, и свободного стока нет. Если он наполняется не активно, то выводить стоки из таких помещений не представляется возможным. Однако, если коллектор подвержен сильному наполнению, возникает подпор, который приводит к затоплению обратным током воды.

Чтобы решить данную проблему, используется обратный клапан, который уберегает помещение от затопления. Также в низинных районах города применяется напорный канализационный коллектор, способный более эффективно принимать стоки. Можно устанавливать индивидуальные насосы, улучшающие отвод стоков из низких участков города.

Примечание! Для этих целей рекомендуется использовать насосы, работающие автономно.

Насос – помощь утопающим

Остро проблема подводки канализации стоит для жителей частных домов. Разберемся, как это сделать и подключится на выход коллектора. Это главная задача, если в доме нет индивидуальных очистных сооружений. Для домов, расположенных на возвышенности, все очень просто: делается подвод канализации с выходом на уличную сеть коммуникаций, и отходы самотеком попадают в них. Сложнее, если дом ниже уровня коллектора. Тогда необходимо делать напорную канализацию с насосом.

Для такой канализации применяются трубы двух видов:

• Полихлорвиниловые (ПВХ),
• Полиэтиленовые (ПЭ).

Трубы диаметром до 90 миллиметров поставляются в бухтах, что сокращает время монтажа. Насосную станцию можно располагать и внутри дома, и снаружи. Насос может долгое время функционировать, не перегреваясь, благодаря надежной конструкции, дающей аппарату большую прочность.

Примечание! В надежном насосе все детали изготавливаются из высокопрочной стали, только это может служить гарантом его качества.

Принцип работы

Для того чтобы все отходы попали в коллектор, необходима грамотно выполненная подводка канализации, только это гарантирует надежный отвод стоков. Правильная система функционирует следующим образом: все отходы перемещаются в специальную герметическую ёмкость, далее они насосом измельчаются и прокачиваются в очистные сооружения и коллектор.

Важно! Проектирование напорной канализации сложное мероприятие, поэтому лучше обратиться к специалисту. Диаметр труб для такой системы составляет 32 миллиметра, а их толщина рассчитывается так, чтобы скорость течения была не более 0,7 метров в секунду. При достижении такой скорости вступает в дело система самоочищения канализационных труб

При достижении такой скорости вступает в дело система самоочищения канализационных труб

Диаметр труб для такой системы составляет 32 миллиметра, а их толщина рассчитывается так, чтобы скорость течения была не более 0,7 метров в секунду. При достижении такой скорости вступает в дело система самоочищения канализационных труб.

Преимущества напорной канализации:

• Объем выполняемых земляных работ меньше,
• Благодаря использованию меньшего количества материала при больших расстояниях, стоимость становится ниже,
• Сокращается время монтажа,
• Срок службы такой системы рассчитан на 50 лет.

канализационный коллектор

Канализационные сети, насосные станции и сооружения для очистки цеховых стоков, размещаемые на промышленной площадке, относятся к так называемой системе внутриплощадочной канализации данного предприятия.

Обесфеноленные стоки по самотечному коллектору непрерывно поступают через камеру переключения в приемный резервуар, облицованный кислотостойким материалом. Уровень стоков в камерах определяют визуально.

Схема очистной канализационной станции на полную очистку производительностью 150 мл. сутки.

Сточные воды по самотечному коллектору поступают в приемные колодцы, где установлены вертикальные насосы 2НФ, подающие их в дв хъярусный отстойник. Оттуда ояи поступают на биологические фильтры, размещенные в виде полукольца шириной 4 6 м вокруг двухъярусного отстойника.

При определении диаметра труб самотечных коллекторов принимают, что скорость движения потока жидкости равна от 0 25 до 0 70 м / с, что превышает критическую скорость взвешивания и исключает появление засоряющего и расслоенного режимов.

В пределах застроенной части города главные коллекторы трассируют по городским проездам. Гидравлический расчет главного коллектора.

При гидравлическом расчете самотечных коллекторов диаметром более 500 мм рекомендуется учитывать местное сопротивление на поворотах, при слиянии потоков, в случаях, когда диаметр присоединения равен не менее 350 мм, а также при наличии перепадов на основном коллекторе.

При разбивке трассы самотечных коллекторов нивелирование постоянных реперов должно выполняться с точностью не ниже III, а напорных — не ниже IV разряда. Вдоль трассы должны быть установлены временные реперы, связанные нивелирными ходами с постоянными реперами.

Иерархия городских канализационных сетей следующая:

 дворовые и внутриквартальные сети диаметром  150-200 мм, которые строят на территории застройки в пределах красных линий, то есть не выходя на территорию улиц:

 уличные коллекторы диаметром  250-400 мм, которые строят, наоборот, за красными линиями застройки, то есть по территории улиц (могут иметь насосные станции перекачки);

 районные коллекторы диаметром  500-1000 мм, которые строят для района канализования (могут иметь насосные станции перекачки);

 городской коллектор диаметром  1000-5000 мм, который строят вдоль города по наиболее пониженной его части (имеет насосные станции перекачки).

На канализационных сетях сооружают смотровые колодцы из железобетонных колец диаметром 1 метр (глубиной до 6 метров) и 1,5 метра (глубиной до 6 метров). Шаг колодцев принимают по СНиП 2.04.03-85.

Чтобы в полной мере понять важность этого показателя, достаточно узнать цены на 200-мм трубы, используемые в самотечных конструкциях, и на 80-мм трубы, применяемые для обустройства канализационных систем

• Простота и быстрота монтажа. Поскольку напорная канализация не использует массу траншей и переливных колодцев, то и скорость возведения такой системы будет гораздо выше.
• Длительный срок службы. Стандартные трубопроводы могут прослужить без особых проблем минимум 50 лет.

  Насосные станции обычно имеют 30-летнюю гарантию. Конечно, неполадки могут возникнуть, да и возникают, но они редко бывают критичными: как правило, из строя выходят незначительные механизмы, легко поддающиеся ремонту.

Популярные материалы раздела

Можно ли продать землю выше кадастровой стоимости

Выплаты до 18 лет малоимущим в 2019 году

Приказ о проведении вводного инструктажа по го и чс образец

Кто платит за уборку снега ук или тсж

Список специальностей на юридическом

Коллективное заявление в прокуратуру по факту мошенничества

Виды и типы коллекторов водоснабжения

Коллекторы могут отличаться между собой как своей конструкцией, так и материалами, из которых они произведены. Именно поэтому при выборе данных устройств необходимо быть максимально внимательным и осторожным.

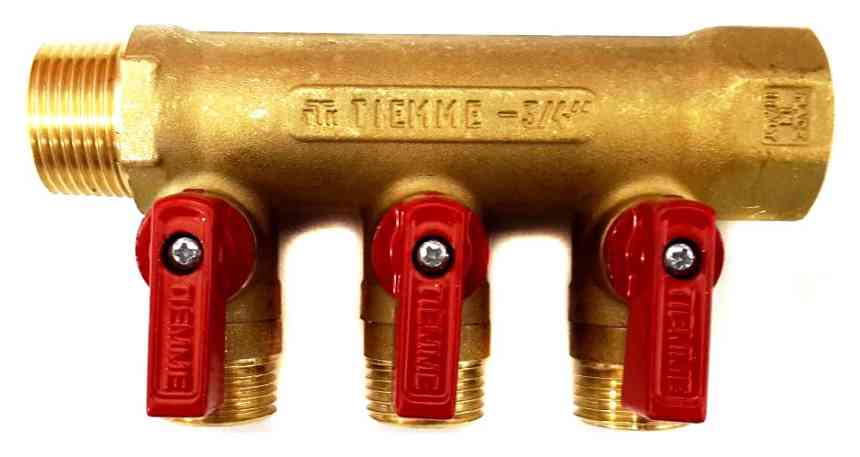

Коллектор латунный

При производстве коллектора водоснабжения могут использоваться следующие материалы:

Нержавеющая сталь. К ее основным преимуществам можно отнести устойчивость к коррозии. К тому же такой металл выдерживает высокие температуры и контакт с огнем. По своим габаритным размерам гребенки, выполненные из нержавеющей стали, довольно небольшие. Именно поэтому их легко и без каких-либо проблем можно незаметно установить в нужном месте дома

Также стоит обратить внимание, что данный материал экологически безопасен. Изделия из него имеют весьма привлекательный внешний вид. Латунь

Данный материал отличается своей высокой прочностью, которая превышает аналогичный показатель нержавеющей стали

Латунь. Данный материал отличается своей высокой прочностью, которая превышает аналогичный показатель нержавеющей стали

К преимуществам латуни также можно отнести ее устойчивость к коррозии и высоким температурным режимам. Гребенки, выполненные из данного сплава, характеризуются высокой стоимость. Именно поэтому они доступны далеко не всем покупателям. Полипропилен. К преимуществам таких коллекторов относится низкий вес и устойчивость к коррозийным явлениям. Недостатком данного материала можно считать прежде всего низкую прочность

Также стоит обратить внимание на плохую устойчивость полипропилена к высоким температурам

Данный материал отличается своей высокой прочностью, которая превышает аналогичный показатель нержавеющей стали. К преимуществам латуни также можно отнести ее устойчивость к коррозии и высоким температурным режимам. Гребенки, выполненные из данного сплава, характеризуются высокой стоимость. Именно поэтому они доступны далеко не всем покупателям. Полипропилен. К преимуществам таких коллекторов относится низкий вес и устойчивость к коррозийным явлениям. Недостатком данного материала можно считать прежде всего низкую прочность

Также стоит обратить внимание на плохую устойчивость полипропилена к высоким температурам. Также коллекторы водоснабжения отличаются между собой способом крепления. Модель гребенки нужно выбирать на основании того, из какого материала выполнены трубопроводы

В этом плане стоит выделить такие виды коллекторов:

Модель гребенки нужно выбирать на основании того, из какого материала выполнены трубопроводы. В этом плане стоит выделить такие виды коллекторов:

Также коллекторы водоснабжения отличаются между собой способом крепления. Модель гребенки нужно выбирать на основании того, из какого материала выполнены трубопроводы. В этом плане стоит выделить такие виды коллекторов:

• гребенки для монтажа кранов и других сантехнических приборов;
• гребенки с компрессионными фитингами, позволяющие подсоединить трубы из металлопласта и полиэтилена;
• гребенки для монтажа трубопроводов из полипропилена;
• гребенки под евроконус, позволяющие подсоединить трубы практически из любого материала.

Коллекторы для водоснабжения могут отличаться также и конструкций, подразумевающей то или иное количество выходов. Их может быть от 2 до 6. Если некоторые из них не требуются, такие выходы можно закрыть при помощи заглушек.

Разновидности колодцев и места установки

Основной задачей колодцев является контроль общего состояния систем.

Еще не так давно для создания колодцев использовался только бетон.

Такие изделия из железобетона как кольца, крышки с отверстиями для люков, днища, которые в большом количестве производятся в настоящее время, используют при монтаже ливневых канализаций большой пропускной способности.

В частных домах делали выгребные ямы своими руками, выкапывая ямы с определенной глубиной. После этого стенки обкладывали кирпичом и проводили гидроизоляцию.

На сегодняшний день колодцы из бетона отошли на второй план, отдав все лавры»в руки изделий из пластика или стеклопластика. Кроме того, разработчики этих колодцев сделали огромные ассортименты размеров, и это очень нравится проектировщикам при создании современных колодцев.

Колодец – закрытая цилиндрическая вертикальная рабочая камера с врезанными патрубками входа и выхода с целью присоединения к системе труб ливневой канализации.

Также у колодца имеется смотровое окно или технологический люк, который позволяет спуститься вниз для того, чтобы проконтролировать систему канализации.

Еще одно преимущество пластиковых колодцев – их возможность сборки и разборки.

Ревизионные колодцы в согласии с СНиП 2.04.03-85 устанавливаются обязательно:

• В местах слития двух или нескольких водяных потоков.
• В точках, где меняется направление канализации.
• В местах, где варьируется уклон труб.
• В точках, где из труб одного диаметра осуществлен переход на другие трубы различного диаметра.
• На прямых участках – через определенные расстояния, в зависимости от диаметра канализационной трубы, например:
  1. DN до 150 мм – 35 м;
• DN 500-600 мм – 75 м и т.д.
• DN 200-450 мм – 50 м

Размеры используемых труб будут определять величину диаметра и высоты колодца.

Для того чтобы уменьшить гидравлическое сопротивление в колодцах поворотного типа часто применяют вставки – это желоба с направляющей функцией, которые обеспечивают беспроблемный проход водного потока в необходимом направлении.

Колодцы являются очень важным элементом при очистке сбора воды ливневой канализации.

Очистить полость колодца значительно легче, чем проводить прочистку ливневой канализации, промывку засоренных или заиленных труб.

Для специальных перепадных колодцев требуется изменить глубину залегания канализационных труб.

В этой ситуации расположение выходного патрубка нужного диаметра должно быть выше входа.

Это бывает актуально, если необходимо уменьшить глубину прокладываемых труб канализации или обойти подземные препятствия. Устройство ливневой канализации на промышленном объекте предполагает исключительную доочистку потока воды до момента ее забора в водоем или на поле с фильтрацией.

В этом случае оборудуются специализированные колодцы для забора проб на содержание в воде химических составляющих или взвешенных нефтепродуктов. Они устанавливаются после локальных ливневых очистных сооружений перед выходным накопителем-коллектором.

ПРЕИМУЩЕСТВА В ПРОЦЕССЕ МОНТАЖА:

Стеклопластиковые напорные трубы относятся к категории самонесущих. Это означает, что при монтаже они не требуют обустройства частых опор или настила в виде сплошной подложки. Например, при укладке в траншею труб ПЭ, требуется предварительная засыпка поверхности земли просеянным строительным песком. В случае со стеклопластиковыми трубопроводами достаточно лишь вынуть из грунта большие камни.

Полиэтиленовая труба на морозе становится хрупкой, а под воздействием повышенной температуры, наоборот, удлиняется, что приводит к перекручиванию трубопровода или его частичному провисанию. Стеклопластиковые трубы мороза или даже резких перепадов температур совсем не боятся, что делает их более надежными.

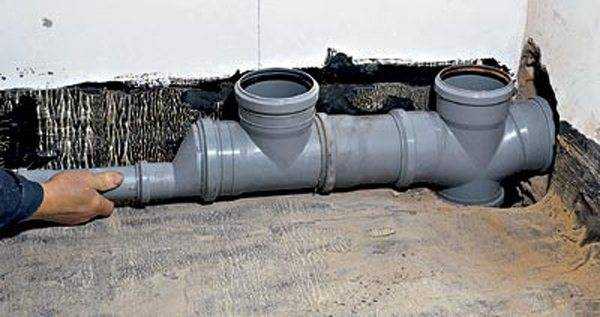

Канализация загородного дома внутренняя разводка

Внутренняя канализация, как в общем-то и наружная, монтируется достаточно просто – не побоюсь даже сравнить эту работу со сборкой детского конструктора. Единственное, что здесь потребуется, так это подрезать по размеру трубы, вставлять в их раструбы резиновые уплотнители и, смазав их специальной пастой на основе силикона, соединять. Другой вопрос, как соединять трубы, вернее сказать не как, а по какой схеме? Здесь уж придется включить все свое воображение и вооружиться теорией, любезно предоставленной нашим сайтом.

Система канализации в частном доме

Для начала разберемся с материалами. Как правило, канализационный конструктор состоит из следующих частей.

1. Трубы. Кроме того, что они могут быть разного диаметра (32мм, 50мм и 100мм), они еще различаются по длине – как правило, это 300мм, 500мм, 1000мм и 2000мм. Слепо покупать все подряд не стоит – следует понимать, что чем длиннее труба, тем она дороже стоит. В то же время, если собирать канализацию из коротких труб, то это обойдется еще дороже. Длину используемых труб придется рассчитать исходя из схемы, согласно которой будет собираться автономная канализация частного дома.
2. Тройники. Здесь все просто – они устанавливаются практически на каждом сантехническом приборе. Исключением являются только оконечные тройники, стоящие первыми по ходу тока сточных вод. Тройники бывают разные: прямые, косые и переходные. Лучше использовать косые тройники, так как они реже забиваются благодаря плавному изгибу.
3. Повороты. Применяются для изменения направления водосточной магистрали. Система канализации в частном доме предусматривает использование поворотов как под 90˚, так и под 45˚. Опять же, вместо одного поворота под 90˚ лучше использовать два под 45˚.
4. Воздушный клапан. В принципе, можно заменить фановой трубой, которая удаляет неприятный запах канализации в частном доме и улучшает работу системы в целом. Предпочтение лучше отдать именно фановой трубе – ее диаметр должен составлять 100мм. Она монтируется стояком через тройник – установить ее нужно поближе к унитазу, что улучшит его работу. Воздушный клапан также лучше поставить ближе к унитазу.

Кроме всего прочего, понадобится крепление для труб и, возможно, переходники с большего на меньший диаметр.

Теперь о тонкостях сборки. Начать нужно с того, что сразу сделать выпуск из дома. В заранее продуманном месте (в стене, ниже уровня пола около 0,5м) нужно пробить отверстие на улицу. Предварительно нужно будет прокопать траншею для укладки уличной канализации и подвести ее к месту, где вы планируете устроить . Следует помнить про глубину промерзания почвы – чтобы канализация в доме, сделанная своими руками, нормально функционировала зимой, траншею нужно прокопать на глубину не менее 600мм в самой верхней ее точке (возле выхода труб из дома).

Монтаж канализации в частном доме

Движемся дальше, возвращаемся в дом и продолжаем монтаж канализации в частном доме. От ввода до прокладываем трубу диаметром 100мм – в обязательном порядке все повороты выполняем отводами под 45˚. Не забываем про фановую трубу или воздушный клапан, для их установки понадобится предусмотреть тройник. После унитаза можно устанавливать переходник на трубу диаметром 50 и остальную разводку прокладывать трубой меньшего калибра.

Очень важным моментом является соблюдение уклона – он необходим для организации естественного стока отработанной воды. Чем чревато отсутствие уклона или так называемый контруклон? В лучшем случае она будет плохо работать, а в худшем уже спустя месяц. Оптимальным уклоном, при котором канализация нормально функционирует, является отклонение от уровня горизонта на полтора–два сантиметра на метр длины трубопровода.
