Можно ли подключить ливневку в центральную канализацию?

Вспомогательные помещения очистных сооружений

Для обслуживания ОС необходима административная часть, лаборатория, цех аэрации, очистка воздуха.

Цех аэрации

В этом помещении обеспечивается насыщение жидких отходов кислородом с помощью воздуходувок. Датчики фиксируют уровень насыщения кислородом.

Утилизация избыточного активного ила микроорганизмов

Ил образуется на этапе биологической очистки. Он удаляется, обезвоживается и утилизируется. Для обезвоживания ила используют вещества, сгущающие его. Затем его помещают в илоуплотнитель. Потом в центрифугу. Его высушивают теплым воздухом. Вода, выделившаяся при центрифугировании, повторяет цикл очистки.

Очистка воздуха

Воздух очистных сооружений имеет неприятный запах и загрязняет атмосферу. Поэтому его сначала прогоняют через биореактор, а затем обеззараживают ультрафиолетом.

Лаборатория на очистных сооружениях

Лаборанты, обслуживающие ОС, делают пробы воды на содержание в них микробов, загрязнений. Таким образом они контролируют качество очистки и исправность оборудования.

Может быть лаборатория на очистных сооружениях.

Административно-бытовой комплекс

В состав административного комплекса входят ремонтные мастерские, кабинеты руководителя, бухгалтеров, инженеров, кадровых работников, лаборатории, диспетчерской.

Электроподстанция

Электричество необходимо для работы всей системы, в том числе ультрафиолетовых ламп, другого оборудования. Чтобы электростанция работала бесперебойно, ее оснащают дизельным генератором.

Ливневки

Целью очистных сооружений является выведение из стоков вредных примесей неорганического и органического характера. После этого отфильтрованную воду разрешается применять для полива городов и полей. Сбор, транспортировка и очищение талых и дождевых вод осуществляется посредством ливневой канализационной системы. Традиционные канализационные магистрали для этих целей не предназначены.

Благодаря ливневой системе очистных сооружений канализации достигается защита фундаментов, дорожных покрытий и газонов. Если все сделать правильно, приусадебная территория не будет подтапливаться весной и во время сильных дождей. Излишки воды посредством системы желобов и труб отводятся внутрь общего коллектора. Согласно нормативам, ливневку необходимо монтировать ниже уровня промерзания замели, чтобы она смогла бесперебойно функционировать в любое время года. В состав системы входят фильтры для устранения мелких фракций (песка, частиц стекла, каменной крошки и т.п.). Как результат, коллектор принимает очищенную воду.

В тех случаях, когда необходима более тонкая очистка стоков, водные очистные сооружения дополняются сорбционными модулями и фильтрами удаления нефтепродуктов. Это позволяет добиться такого уровня чистоты отходов, что готовую жидкость можно будет сливать в водоемы или использовать для орошения огородов и клумб. Обслуживание ливневых конструкций подразумевает периодическую замену фильтрационных картриджей.

Анаэробная и аэробная очистка сточных вод

Анаэробная очистка сточных вод.

Анаэробный способ утилизации сточных вод зыблется на использовании микроорганизмов, которым не требуется для их жизнедеятельности кислород. Данные организмы дышат метаном, а переизбыток в очистном сооружении кислорода даже может привести к их гибели. Бактерии анаэробы способны очищать только 60-70% загрязнений, поэтому такие сооружения должны быть укомплектованы дополнительными улавливателями жира и полями дополнительного очищения воды или же иметь отдельные отстойники.

Обозначения зоны очистки сточных вод — квадраты: 1 – Септическая камера. 2 -Анаэробный биореактор. 3 – Аэротенк. 4 – Вторичный отстойник. 5 – Аэробный биореактор. 6 – Третичный отстойник — контактный резервуар.Обозначения элементов установки — круги: 1 – Корпус. 2 – Аэраторы аэротенка. 3 – Аэраторы аэробного биореактора. 4 -Ершовая насадка. 5 – Эрлифт избыточного ила. 6 – Керамзитовая загрузка. 7 – Загрузка из доломитового щебня. 8 – Люки для доступа и обслуживания. 9 – Компрессор. 10 -Дозатор-поплавок. 11 – Эрлифт осадка. 12 – Насос перекачки осадка. 13 – Насадка из искусственных водорослей.

Анаэробная очистка не позволяет производить очистку канализационных сточных вод до того состояния, чтобы их можно было сбрасывать в почву или водоемы. Кроме того, значительное количество не переработанных бактериями отходов приходится откачивать из септика с помощью ассенизаторской машины.

Аэробный способ очищения воды считается наиболее эффективным способом утилизации стоков в наши дни, так как именно при такой обработке воды происходит очистка на 95%. Очистка осуществляется за счет жизнедеятельности организмов, которые дышат кислородом. Для того чтобы микроорганизмы могли жить, в септиках устанавливаются специальные отдушки или насосы для нагнетания воздуха.

При очистке воды такими организмами на дне септика неизбежно образуется ил, который представляет собой остатки продуктов жизнедеятельности бактерий. Время от времени необходимо откачивать этот осадок, но проводить откачку осадка нужно нечасто. Осадок, остающийся в септике с аэробной технологией утилизации, можно использовать в качестве удобрения.

Некоторые современные автономные очистные сооружения имеют конструкцию, позволяющую использовать оба варианта микроорганизмов. Такие септики представляют собой два резервуара, связанных между собой фильтром или с помощью трубы. В первом резервуаре, в который, собственно, и поступают сточные воды, живут бактерии анаэробы. Здесь доступ кислорода ограничен, а вода проходит предочистку перед попаданием во второй резервуар. Во втором резервуаре живут бактерии, использующие кислород – аэробы.

Предварительно очищенная сточная вода из первого резервуара поступает во второй резервуар, где происходит ее доочистка. Такая система очистки очень эффективна, поэтому очень многие эксперты в плане экологии рекомендуют именно ее.

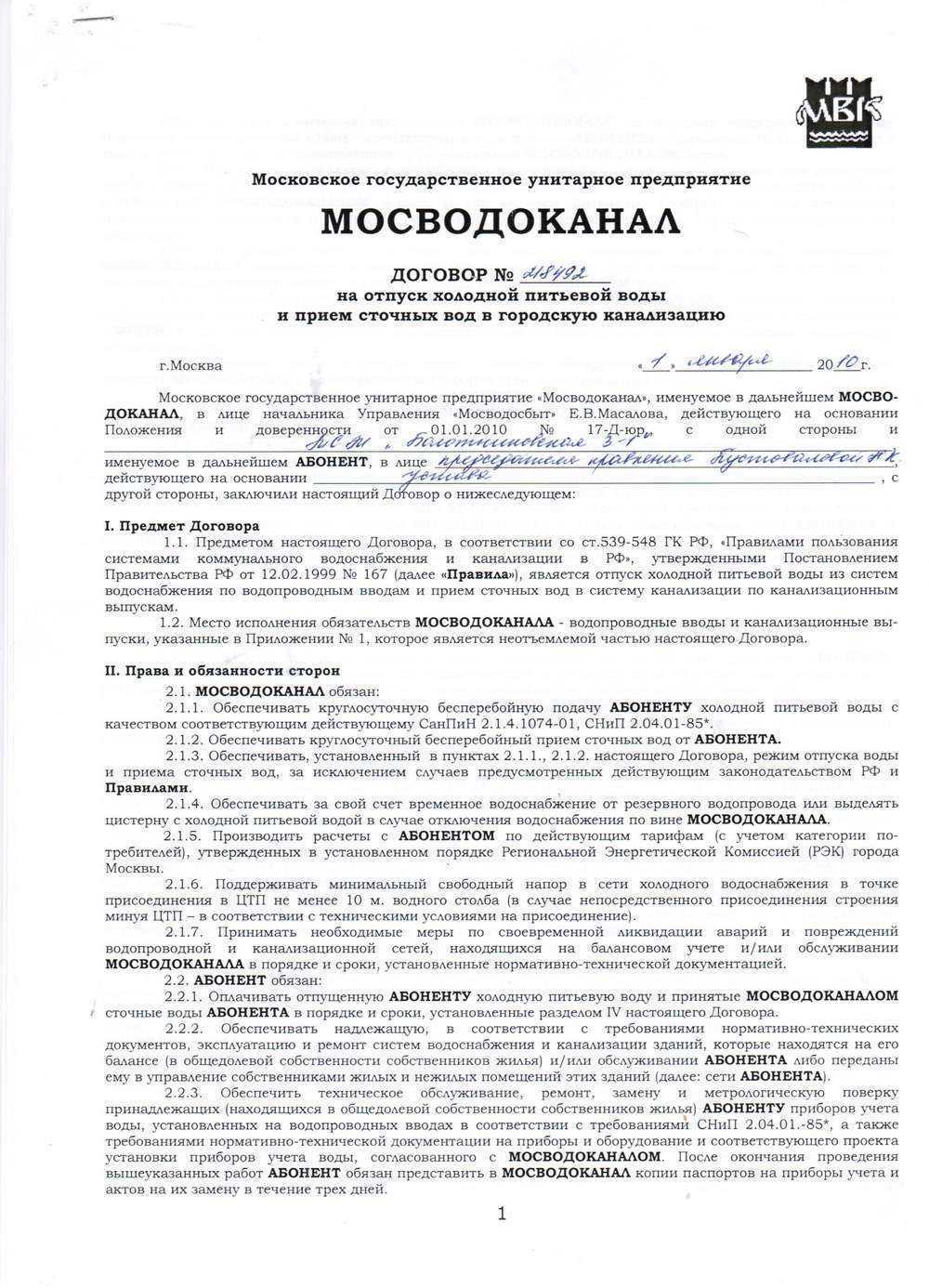

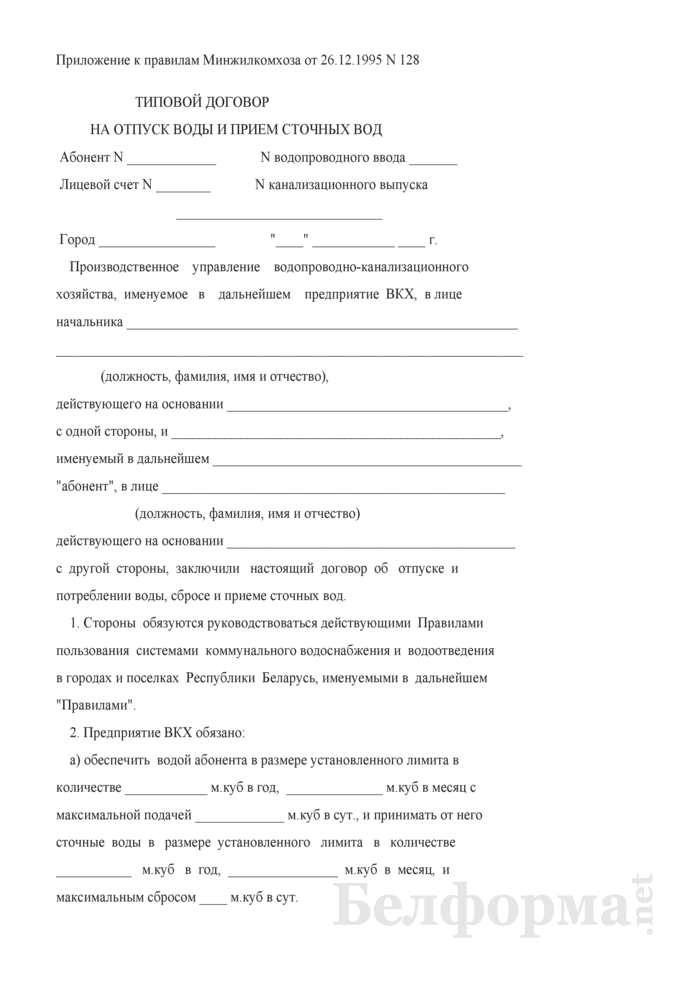

Получение разрешения на сброс стоков

Для недавно запущенных организаций обоснованием для получения разрешения на отведение стоков в центральную канализацию служит согласование с Водоканалом, а для прошедших реконструкцию работающих предприятий – паспорт водного хозяйства.

Санкции на сброс канализационных стоков в природные водоемы выдают с согласия органов по защите природных ресурсов и охране окружающей среды.

Чтобы получить в соответственных организациях разрешение на выпуск сточных вод нужно предоставить:

• Документы, которые подтверждают выполненные работы по установке труб канализации, колодцев для водостока, изоляции, фундаментного основания, уплотнению почвы.
• Технические паспорта на оборудование и материалы.
• Свидетельство, которое подтверждает нанесение антикоррозийного покрытия на сварные швы и места стыковки, а также их диагностику.
• Сведения, указывающие на имеющиеся отклонения от первоначального проекта сооружения.
• Эксплуатационные акты для наружной и внешней системы канализации.
• Справку о присваивании объекту адреса и номера в реестре.

Кроме того, прилагаются проектные чертежи водоотводной магистрали, разведения трубопровода канализации и санитарно-технического оснащения.

Схема сброса на рельеф

Согласно законам РФ сбрасывание осветленных стоков из канализации на рельеф и закапывание в землю не допускается. Разрешается это лишь в редких случаях, когда жидкость предварительно очищают до 95 процентов. При этом требуется получить разрешение с предоставлением документа об обеззараживании. Месторасположение выброса согласовывается с органами местного самоуправления и Роспотребнадзором.

Схема сброса в водоемы

Проект обоснования места слива в озеро, речку либо море позволяет определить возможность подобного действия и является техническим отчетом, который включает в себя такие этапы:

• проверка расстояния от очистительных сооружений до водоема и экономической составляющей укладки трубопроводной магистрали;
• получение выписки из водного реестра, основываясь на которую формируется информация по состоянию водного объекта и действительной цели его применения;
• гидрологическую характеристику;
• исследование состояния берега и бассейна для возведения водовыпускающей установки;
• получение рыбохозяйственной характеристики;
• установление близлежащей санитарной зоны и источника питьевого водообеспечения;
• анализ вероятного влияния на экологию.

Согласование точки выброса необходимо при создании проекта и возведении септиков, очистительных установок с полями фильтрации и иных ЛОС, ливневок и индустриальных сточных вод. Оно является одним из нужных этапов при получении разрешения на сброс осветленной жидкости в водный объект. Время на согласование – не больше трех месяцев с момента предоставления всей нужной документации.

Необходимо получение разрешения, отбор образцов для контроля качества воды, а также сливаемых объемов. Требования, которые предъявляются, зависят непосредственно от самого водоема и его применения.

Разновидности выпуска стоков

Для сбрасывания прошедших очистку сточных вод в водоемы применяют береговые, русловые и глубинные выпуски. Первые подразделяют на две категории: незатопленные и затопленные. Последние – это колодцы, установленные на берегу с выводом канализационных вод под уровень реки или озера. Незатопленные объединяют потоки под определенным углом. Глубинные выпуски обеспечивают выброс большого объема. Они позволяют отодвинуть точку выброса подальше от берега.

Русловые выпуски, как правило, располагаются на некотором расстоянии от береговой зоны. Они бывают трех видов:

• Сосредоточенные выпуски нужны для разбавления главного стока воды напорным методом либо для подачи жидкости до определенной отметки, где уровень загрязнения будет приемлемым.
• Рассеивающие располагают на горизонтальном участке трубной магистрали, по всей протяженности которой размещены несколько оголовков либо выполнены прорези. С их помощью стоки сливают в реки.
• Эжекторные оснащены насадками разных размеров. Благодаря этому эффективно сливать жидкости можно в водных объектах с разным течением.

Подходящее сооружение выбирают в зависимости от санитарных нормативов, необходимости разбавления сточных вод, «зеркала» колодца и водного объекта.

Что такое СанПиН

            Аббревиатура
СанПиП расшифровывается ка «Санитарные Правила и Нормы». Для каждой отрасли
промышленности или хозяйства приняты собственные требования. Для систем
водоотведения действует общий СанПиН «водоснабжение и канализация» нормативный документ, определяющий
правила эксплуатации систем водопровода и водоотведения. Это перечень
требований к составу сточных жидкостей, способу их транспортировки, типу
очистки и прочим этапам функционироваания канализационных комплексов. Они
являются основными критериями, определяющими качество работы очистных систем.
Руководствуясь требованиями СанПиН, определяют допустимые количества вредных
компонентов в составе стоков, проводят регламентные или ремонтные работы.

Помимо общих требований, имеются отдельные нормативные документы по канализации. Они регулируют работу специфических систем, действующих на промышленных площадках или выполняющих отведение дождевых стоков. Условия работы комплексов зависят от состава, особенностей компонентов, присутствующих в составе сточных вод. Например, нормативные документы по хозфекальную канализацию определяют способы транспортировки, очистки жидкостей. Указаны нормы содержания вредных компонентов, перечислены правила обслуживания сетей. Одним из важных разделов является методика контроля за состоянием воды в питьевых водоемах. Организуются станции, производящие забор проб и определение количества вредных компонентов.

СанПиН по канализации на производстве определяет
нормы использования сетей, ограничивает объемы вредных компонентов в составе
сбрасываемых отходов. Если количество примесей слишком велико, предприятие
обязано ввести в эксплуатацию собственные системы предварительной очистки
стоков. После обработки они направляются в обычную канализационную сеть.
Указаны предельно допустимые концентрации (ПДК) всех вредных или ядовитых
компонентов, определены списки веществ, запрещенных к сбросу.

Виды очистных сооружений канализации

Схема очистных сооружений сточных вод

Очистительные устройства подразделяются на городские и локальные. Первые принимают смесь хозфекальных стоков от жителей города, производственных жидких отходов от индустриальных объектов, а также дождевых и талых вод.

Локальные ОСК монтируются на индустриальных объектах для очищения стоков от основных загрязняющих примесей перед сбрасыванием в центральную канализацию либо вторичным использованием. Местные автономные очистители устанавливают на приусадебных участках.

Устройство очистных сооружений канализации разнообразно и зависит от типа сточных вод и степени их загрязнения. Комплекс может состоять из следующих блоков:

• механические узлы;
• установки биоочищения;
• устройства для ионного обмена;
• кислородонасыщающие аппараты;
• фильтры для адсорбации;
• оборудование для электрохимической и физико-химической очистки;
• установки для обеззараживания.

К очистительному оборудованию относят емкости для накопления, хранения, обработки отфильтрованного осадка.

Принцип работы очистных сооружений централизованной городской канализации:

1. Очищение стоков производится механическим способом. Загрязняющие примеси задерживаются благодаря особым решеткам и пескоуловителям.
2. Мембранным устройством выполняется более тщательное очищение. В отстойнике отделяются взвеси и удаляются минеральные примеси.
3. Для дальнейшего очищения применяются биологические средства. Под действием активных бактерий происходит распад органических соединений в составе загрязненной жидкости. Стоки проходят через биологический фильтр. В результате появляется ил и газообразные соединения.

Ливневая канализация

Предназначается для сбора и переноса поверхностных вод, образующихся вследствие атмосферных осадков. Главная задача ливневки заключается в отведении влаги от основания и стен домов, зеленых насаждений, дорожных покрытий.

Система очистки сточных вод ливневой канализации включает:

• водоотводы на кровле;
• воронки и водостоки, которые направляют и транспортируют влагу в ливнеприемник;
• систему трубных отрезков и лотков, передающих воду в накопитель либо расположенный поблизости овраг.

На различных участках транспортировочной системы ставят пескоуловители с контейнерами для сбора мусора. Они выполняют функцию фильтра и требуют систематической очистки.

Локальные сооружения

Конструкция разнообразна: от выгребной ямы до станции глубокой очистки канализационных стоков. В домашних условиях чаще всего используют:

• Выгребные ямы. Это самые простые ЛОС, могут быть герметичными или дренируемыми. Разрешены только для небольших домиков и дач.
• Септики – герметичные резервуары, в которые сбрасываются канализационные стоки. Там обитают анаэробные микроорганизмы, перерабатывающие осадок и способствующие очистке воды. Жидкости после септика требуется дополнительное очищение, к примеру, с помощью биофильтра, перед ее сбросом в водоем или почву.

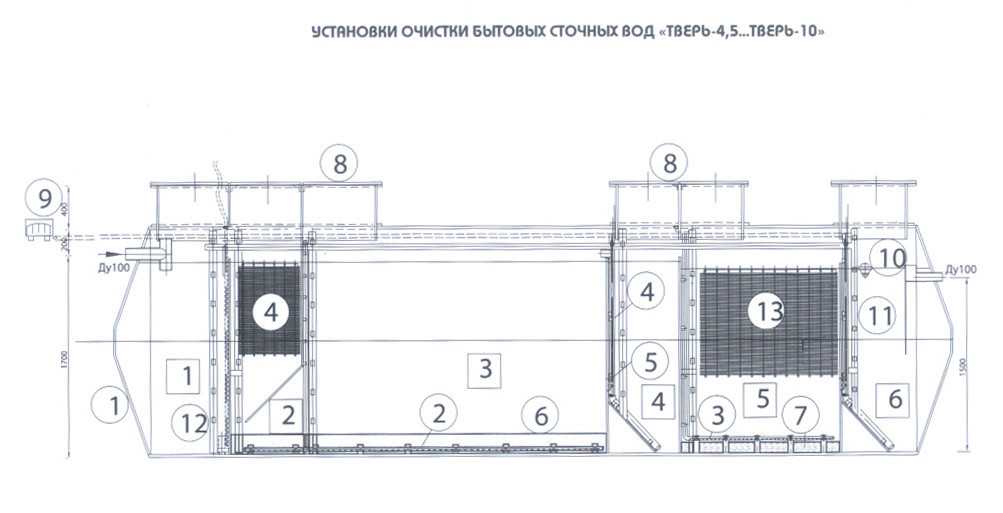

• Аэротенки. Это герметично выполненные установки с принудительной аэрацией. Чтобы перерабатывать жидкость эффективнее, используют активный ил, содержащий в составе нужные микроорганизмы.

Выбор установки

Выбирая подходящую систему очищения, учитывают:

• общий объем суточного использования воды;
• тип и принцип работы канализационной установки;
• месторасположение объекта.

Функционирование некоторых установок может производиться в режиме полной автономии. Для работы других понадобится электричество либо иные виды энергии. Есть устройства, применение которых недопустимо при близком нахождении грунтовых вод.

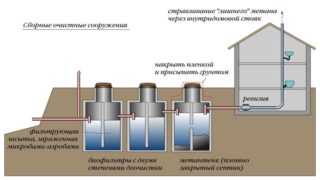

Автономные системы

Появление автономных комплексов произошло относительно недавно, с развитием индивидуального строительства жилья. Устройство собственной канализации являлось привлекательной идеей, позволявшей создать современные и комфортные условия проживания в частном доме или коттедже. Изначально были популярны лишь внутренние линии, выводящие стоки в выгребные ямы или емкости. Но необходимость частого очищения и вывоза отходов создавала массу проблем, что заставило отказаться от старого метода и искать другие варианты. Основной вид автономной канализации, распространенный в настоящее время, называется септик. Он позволяет либо полностью отказаться от вывоза отходов и очистки коллектора, либо существенно увеличить интервал между этими действиями.

Принцип действия септика состоит в отстаивании стоков и переработке твердых отходов при помощи специальных бактерий. Как правило, септик представляет собой замкнутую емкость, разделенную на несколько (2-4) смежных отсеков. Попадая в первый отсек, сточные воды понемногу отстаиваются, твердые фракции оседают на дно. В верхней части отсека находится переливное отверстие. По мере наполнения через него в следующий отсек попадают частично осветленные стоки. Они проходят дальнейшее отстаивание и осветление во втором отсеке, пока он не наполнится доверху и начнет отдавать осветленную воду дальше. Конечным узлом является либо фильтрационный колодец, либо поле фильтрации.

Колодец представляет собой род коллектора, не имеющего дна. Как правило, он состоит из нескольких бетонных колец, установленных на подушку из слоя песка и гравия. Попадая в него, осветленная вода впитывается сквозь слой подсыпки в грунт, дополнительно очищаясь при этом.

Поле фильтрации — одна или несколько труб с множественными отверстиями по всей длине. Поступающая вода выводится из них в слой гравия и песка, доочищаясь и впитываясь в грунт. В отличие от колодца, трубы не надо закапывать на большую глубину, но для них надо отвести немалую площадь. Учитывая размеры земельных участков, предпочтение, отдаваемое колодцам, вполне объяснимо. Единственным ограничением являются ситуации, когда на участке отмечено высокое залегание грунтовых вод.

Более подробно о септиках в статье — Канализация в частном доме — поэтапное устройство своими руками

Основные особенности систем канализации в странах СНГ

К особенностям, свойственным всем системам канализации, спроектированным в странах СНГ, относят:

• движение отходов жизнедеятельности человека производится естественным образом;
• достигается подобный эффект за счет небольшого наклона, который рассчитывается при проектировании и специальных помп;
• трубы, по которым текут бытовые отходы, отделены от ливневых, которые отвечают за выведение излишков воды с городских улиц;
• и общедомовые, и ливневые стоки обслуживаются городскими службами.

В остальном различия зависят от конкретной страны проживания и особенностей того или иного региона.

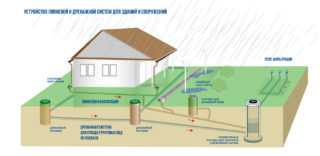

Что такое ливневая канализация

Ливневая канализация (техническое обозначение К2, в быту просто ливневка) представляет собой систему приема и транспортировки дождевой воды к точке сброса.  Осадки стекают с кровли зданий или с поверхности земли в специальные приемники. По ним вода движется к коллектору, поступает на очистные сооружения (ОС), после чего сбрасывается в водоем. На вопрос — обязательно ли наличие ливневой канализации — всегда следует утвердительный ответ. Наличие правильно оборудованной ливневки является обязательным требованием по благоустройству населенного пункта. Сбор дождевых вод должен быть грамотно организован, как того требует действующее законодательство. Задачи систем К2:

• удаление излишков дождевых и талых вод;
• защита фундаментов и других опорных конструкций зданий, сооружений;
• исключение затопления подвалов, тоннелей, метро и других объектов.

Сброс ливневой канализации в водный объект
(питьевой водоем) без очистки запрещен. Однако, допускаются экстремальные
сбросы при сильном превышении объемов сточных вод во время затяжных ливней. Как
правило, объем воды возрастает не сразу, поэтому первый поверхностный смыв
проходит очистку. Следующие объемы сточных вод считаются условно чистыми, поэтому их разрешается
сбрасывать в водный
объект без очистки. Это оправдывает сброс ливневки в канализацию, если дождевые стоки получены не с
промышленных площадок, автостоянок и других загрязняющих объектов. Однако,
каждый случай подобного сброса должен иметь техническое обоснование и
соответствующие разрешения.

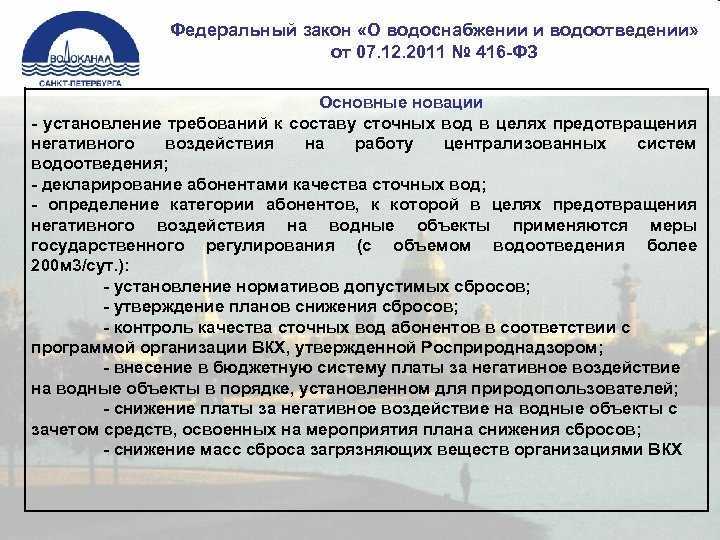

Законодательные нормы

            Обязательность наличия ливневой
канализации определена законом.
Сброс неочищенных стоков в водные объекты влечет административную и уголовную
ответственность руководителей или виновных лиц. Массовое поступление отходов в
водоем приравнивается к экологической катастрофе. Основная опасность исходит от
промышленных предприятий, но и ливневые системы способны переносить большие
объемы вредных веществ. Поверхностные смывы несут нефтепродукты, смазочные
материалы, топливо различных видов. Если эти компоненты не удалить, возникнет
перегрузка центральных очистных сооружений, неочищенные стоки будут поступать в
водоемы.

Обязательность ливневой канализации обусловлена СНиП 2-07-01-89. Сброс стоков в водные объекты обязательно должен быть согласован с Росрыболовством и другими природоохранными организациями. В границах обслуживаемого участка должны иметься локальные очистные станции (ЛОС), обеспечивающие подготовку ливневых стоков к подаче на центральные ОС.

Дренаж

К ливневой канализации также относятся дренажные сети. Они выполняют удаление излишков влаги из верхних слоев почвы. Дренажные трубопроводы соединяются с ливневыми коллекторами после прохождения специальных очистных резервуаров. Это песколовки, решетки и прочие фильтрующие приспособления. Подобное оборудование имеется и на ливневых системах. Основным отличием дренажных сетей является подземное размещение трубопроводов. Если глубина погружения оказывается слишком большой, приходится строить насосную станцию и поднимать стоки под давлением в более высокий резервуар. Оттуда они самотеком поступают в коллектор.

Подключение к канализации в городе частного дома

Людям интересно, как работает канализация в городе, и куда сливается городская канализация. Канализация в городе обычно обустраивается, начиная с жилых квартир и административных построек. Все стоки, кроме атмосферных, попадают в отводы соответствующих этажей и в результате оказываются в общем стояке. Стояк в нижней своей точке соединен с выводной трубой, которая подсоединена к первому канализационному колодцу, установленному в соответствии со всеми правилами.

К колодцам подсоединяются трубы, осуществляющие дальнейшую очистку стоков. При необходимости колодцы можно отключать поодиночке, и канализация продолжит работу. Трубопроводы стандартных конструкций выполняются из труб разных диаметров: например, отвод воды от сантехники может осуществляться 50-мм трубами, а дойдя до стояка, диаметр трубы будет увеличен до 110 мм. В дальнейшем трубопровод расширяется и дальше, в зависимости от назначения и особенностей конструкции.

Так, железобетонные канализационные трубы большого диаметра могут использоваться только вне здания, а вот изделия из чугуна или полимеров способны работать в домах. При необходимости обеспечения хороших эстетических качеств могут применяться трубы из стекла или керамики. Для обустройства коллекторов чаще всего используется железобетон или пластик.

Виды сточных жидкостей

Канализационные стоки — это весь объем жидкости, перемещаемый от участков приема до точек возврата в водоемы. В зависимости от типа и специфики системы изменяется состав и вид содержимого канализационных труб и резервуаров.

Классификация стоков включает в свой состав несколько разновидностей:

• бытовые. Это вода и органика, которые выводятся из внутренней квартирной системы в магистраль общественной канализации. Считаются одними из наиболее проблемных жидкостей, так как несут множество биологически активных компонентов;
• промышленные. Многие технологии требуют использования воды в производственном процессе. Отработанная жидкость поступает в систему водоотведения. Производственная канализация — это сложный инженерно-технический комплекс. Иногда он работает на замкнутом цикле, но чаще стоки сбрасываются в собственную систему водоотведения;
• ливневые (природные, дождевые). Это дождевая или талая вода, которую собирают с кровли зданий или с земной поверхности. Она содержит твердые частицы, смытые с поверхностей. Кроме этого, в составе дождевых сточных вод находят химические компоненты, следствие выбросов промышленных предприятий.

Классификация канализации полностью аналогична видам стоков. Действующие системы выполняют сбор, очистку и сброс осветленной воды в соответствии с санитарными и техническими требованиями.

Особенности канализационной системы

В большинстве домов сегодня застройщики размещают кухню рядом с ванной. Делается это для удобства прокладки коммуникаций. Так, канализационная разводка начинается на кухне, проходит через санитарный узел, после чего стоки выводятся в общий стояк. С целью обеспечения вентиляции верх стояка выводится на крышу.

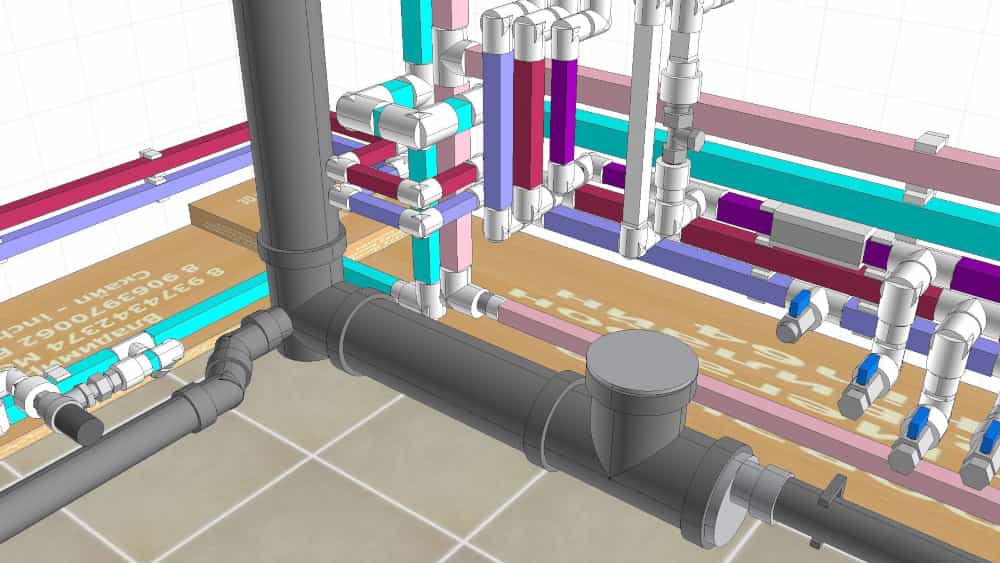

Перед обустройством канализации выполняется ее чертеж

Такой принцип работы является решающим при создании проекта. Ведь для того чтобы стоки могли отводиться естественным путем, трубопровод должен прокладываться под определенным углом. Как правило, уклон рассчитывается отдельно в зависимости от диаметра труб и размещения очистных сооружений.

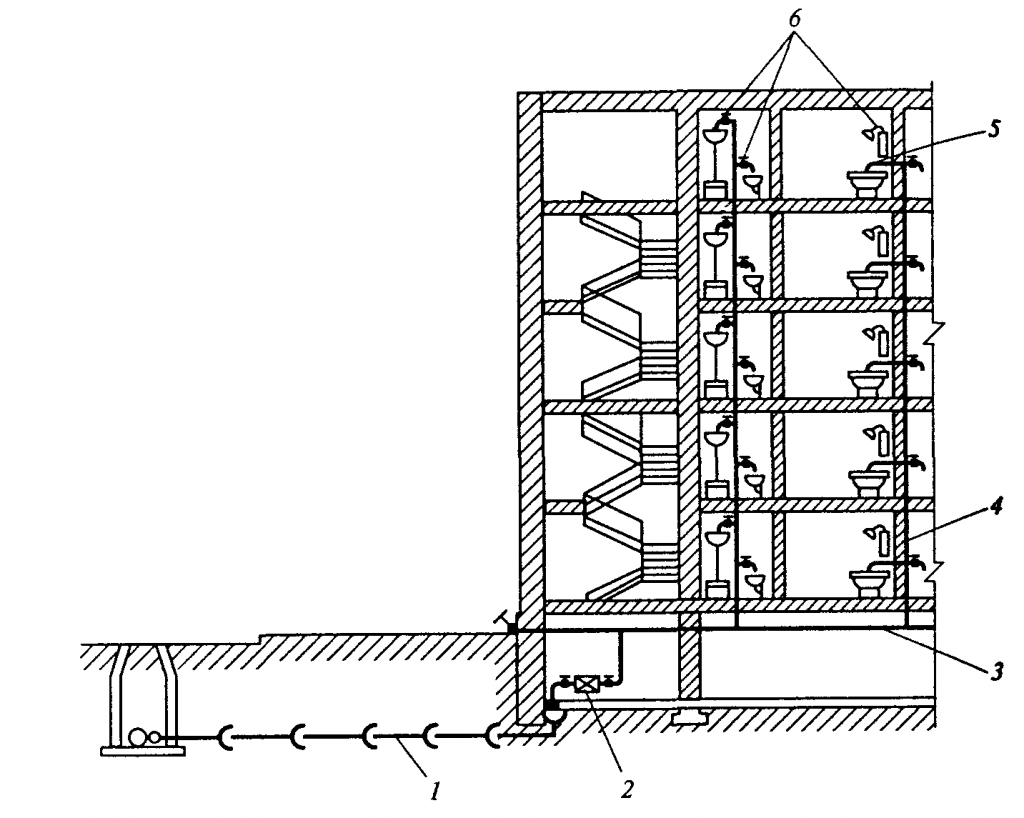

Схема канализационной разводки в многоэтажном доме включает в себя такие узлы:

• Вертикальный. Содержит вертикально расположенные стояки (по 3-5 штук на подъезд), прочистки (устанавливаются через каждые несколько этажей) и ревизионные окошки.
• Горизонтальный. Сюда входят внутренние трубопроводы, которые соединяют сантехнические приборы во всех квартирах.
• Ливневый. Этот узел располагается в подвале здания и соединяет внутреннюю канализацию многоквартирного дома с наружной.

Завершающим звеном в системе канализационной разводки многоэтажного дома являются сточные колодцы, из которых канализационные отходы попадают в городскую канализацию. Они располагаются на глубине, достаточной для того, чтобы стоки стекались в них естественным образом. При расположении дома в низине вывод стоков самотеком может быть невозможен. В таком случае система оснащается приемным коллектором с фекальным насосом, который принудительно перемещает стоки в городскую канализацию.

Объединение фекальной и дождевой коммуникаций в небольших городах

В условиях, когда использование фекальных коммуникаций не связано с интенсивной нагрузкой, их могут объединять с дождевой канализацией. Огромный выбор современного насосного оборудования и материалов для производства трубопроводов позволяет исключить негативные последствия и сохранить гигиеничность.

Такой метод ведения коммунального хозяйства очень выгоден с экономической точки зрения, так как дает возможность оптимизировать затраты на эксплуатацию, очистку и обслуживание систем. Кроме того, это позволяет избежать загрязнения природных водоемов и повысить уровень экологической безопасности.
