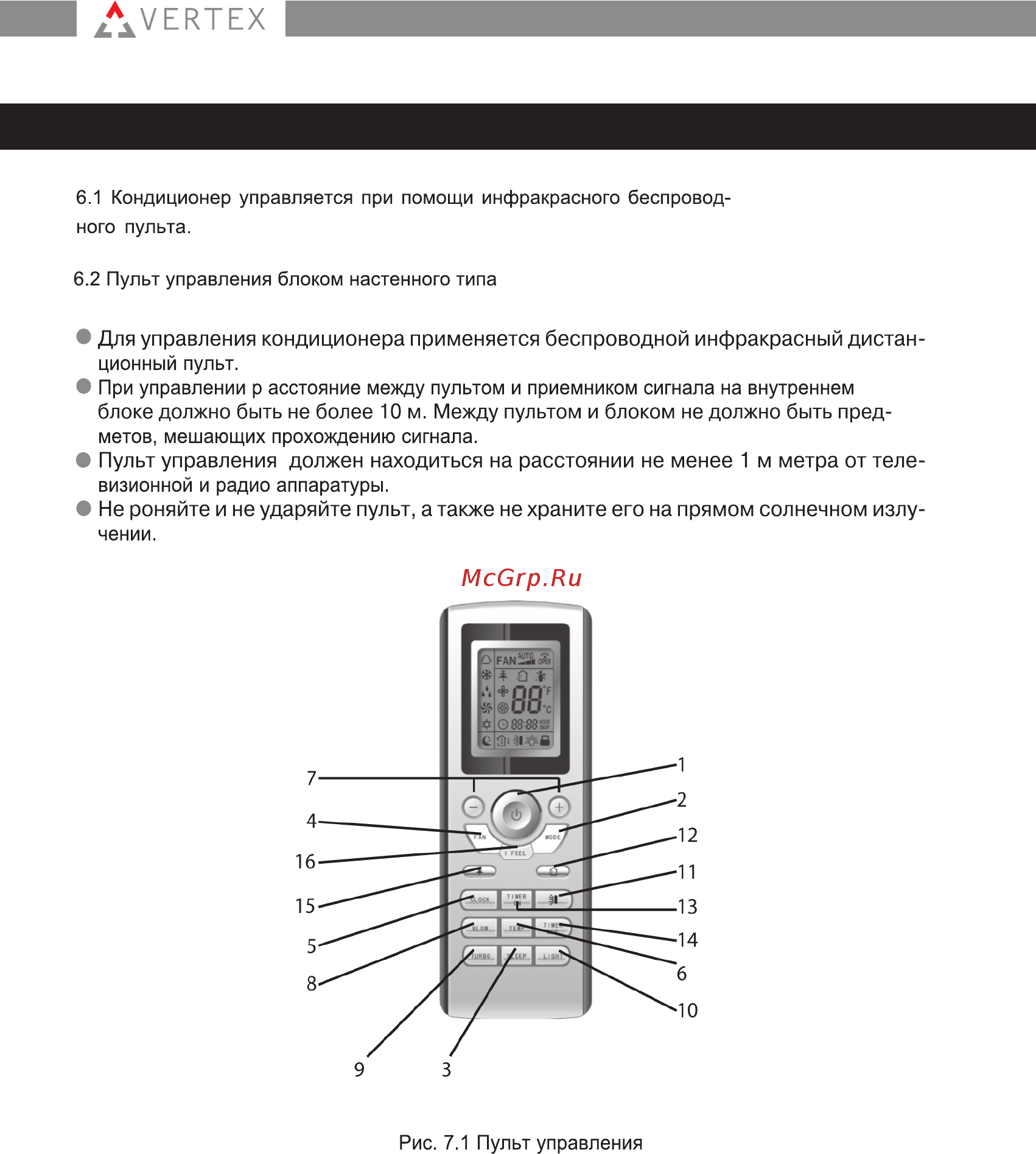

Инструкции к пульту управления и кондиционерам Vertex

Самые простые, оконные, кондиционеры не имеют пультов дистанционного управления и задание режимов работы осуществляется непосредственно на блоке устройства. У более сложных моделей имеется две возможности управления: пульт для кондиционера и минимальное управление на внутреннем блоке. Дополнительно некоторыми моделями можно управлять через Wi-Fi.

Пульты для управления климатическим оборудованием универсализированны. Не поддерживаемые данной моделью режимы будут недоступны на пульте. На всех видах пультов интуитивно понятный выбор основных режимов работы:

• Охлаждение (COOL);
• Нагрев (HEAT);
• Вентиляция (FAN);
• Осушение (DRY);
• Автоматический (AUTO).

Помимо них в каждой модели могут быть добавлены режимы работы, характерные именно для этого оборудования. Инструкция к кондиционерам содержит подробное описание всех режимов работы и их задание с пульта. Ввиду возможных существенных отличий моделей пульты и инструкции от разных моделей могут не подходить. Кнопки на внутренних блоках позволяют включать/выключать оборудование на уже настроенные режимы работы. Также на них имеется индикатор, на который выводятся коды ошибок кондиционеров.

Сравнительные характеристики моделей

Для сравнения характеристик приведём по одной модели из каждой серии: Ант, Тритон и Ирбис.

• Vertex Ant 05 — самая простая модель. Устанавливается в оконный проём. Цена минимальна. Отличительная черта – простота установки и обслуживания. Отсутствуют дополнительные расширения. Отсутствует пультовое управление. Нет режима приточной вентиляции. Фильтр пластиковый, пылеулавливающий, не требует замены, достаточно периодически промывать под проточной водой. Режимы работы: охлаждение, вентиляция (без охлаждения), осушение. На тепло оборудование не работает.
• Vertex Triton 12 — монтируется на стену, максимально возможное расстояние до наружного блока – 15 метров. Режимы охлаждения, обогрева и вентиляции. Осушение воздуха. Самодиагностика неисправностей. Самые простые и дешёвые сплит системы вертекс.
• Vertex Irbis 09 — режимы работы: охлаждение, обогрев, вентиляция. Осушение воздуха. Имеется ионизатор. Два фильтра: угольный и антибактериальный. Отличается современным дизайном, возможностью управлять воздушной струёй. Наиболее качественный и малошумный из представленных моделей.

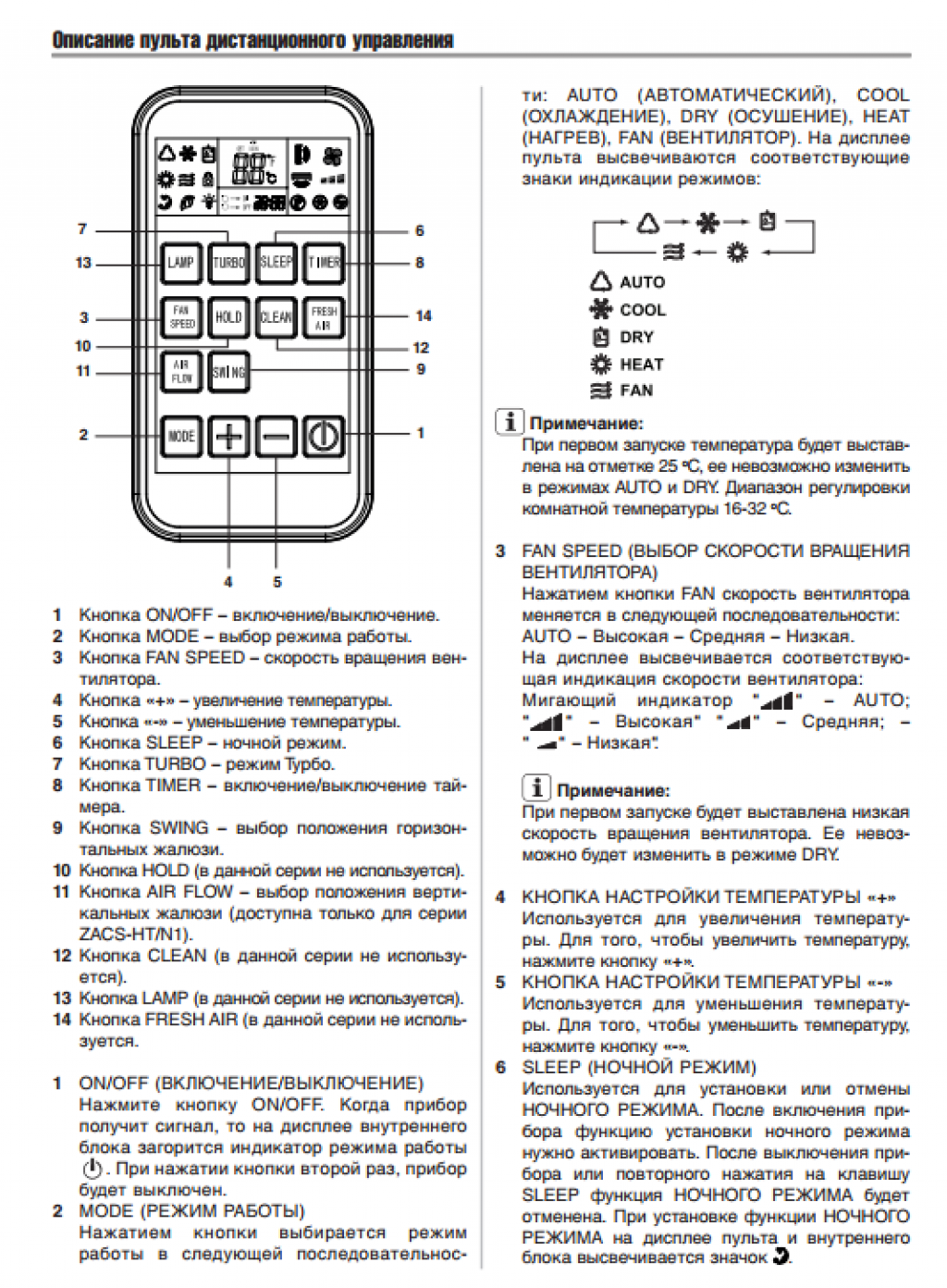

Значки и кнопки на пульте управления кондиционером

Приветствую всех на сайте Кондиционерщик! Сегодня я постараюсь написать наиболее понятную инструкцию по управлению бытовой сплит-системой. Надеюсь, что после прочтения каждый пользователь сможет управлять абсолютно любым кондиционером.

Перед включением «сплита» убедитесь, что температура на улице соответствует его условиям эксплуатации. Если для вашей модели вы не знаете допустимых уличных температур, то не рекомендую включать прибор при температуре на улице ниже нуля градусов. Подробнее об этом читайте здесь.

Начну с того, что для использования кондиционера он должен быть подключен к сети. Обычно он подключается или вилкой в розетку или через «автомат» в электрическом щитке. При подаче «питания» на прибор вы услышите звуковой сигнал от внутреннего блока или увидите разовое открытие/закрытие жалюзи. Если электропитание не поступает, то читайте возможные причины.

P.S. Бывает, что некоторые кондиционеры автоматически включаются после подачи «питания» – в этом нет ничего страшного. Просто продолжайте его настраивать по инструкции.

Далее берем в руки пульт…

Особые возможности

Есть несколько специальных функций, используемых в премиальных моделях. Они предназначены для организации здорового микроклимата, снижения расходов электричества и повышения удобства эксплуатации:

• «Очистка воздуха». Во внутреннем блоке кондиционера устанавливаются качественные фильтры различной конструкции. Они используются для удаления неприятных запахов, патогенной микрофлоры, пыли.
• «Объемный поток». Жалюзи начинают перемещаться в разных направлениях. Формируется объемный поток, способный попасть в самые дальние уголки комнаты.
• I Feel автоматически выбирает режим наиболее благоприятный для хозяина. Действует, основываясь на анализе фактической температуры, фактической влажности воздуха и истории действия человека. С учетом имеющейся информации остужает, подогревает или осушает воздух до требуемого уровня.
• ECO дает возможность сберечь около 25% электричества. Устройство будет контролировать комфортную температуру, и функционировать при этом очень тихо и экономно.
• «Теплый пуск». Очень удобна в зимний период, когда кондиционер подогревает воздух. «Теплый пуск» гарантирует, что в комнату не будут поступать холодные воздушные массы. Функция не запускает вентилятор, пока фреон не наберет необходимой температуры.

В обиходе можно встретить нестандартные «навороченные» устройства. Например, круглые пульты, используемые в климатическом оборудовании LG Stylist, «Самсунг», Electrolux и пр. На них можно найти кнопки с непривычными символами, обозначающими стандартные функции. Как правило, прилагается инструкция, переведенная на русский для кондиционера иностранного производства. В ней можно найти подробную информацию относительно рабочих режимов, обслуживания оборудования, а также описание используемых обозначений.

Вне зависимости от того, какой кондиционер установлен в доме, следует придерживаться общих правил эксплуатации. Прежде всего, выбирая рабочий режим, необходимо учитывать уличную температуру. Нельзя включать кондиционер на охлаждение при минусовых показателях, а в зной это следует делать постепенно, чтобы не возникло резкого температурного перепада между помещением и улицей.

Последовательность настройки любого кондиционера

1. Сначала включаем кондиционер в «сеть»;
2. Включаем прибор кнопкой «On/off»;
3. Выбираем нужный режим кнопкой «Mode». Ждем 10 минут, и параллельно продолжаем настройку по следующим пунктам;
4. Настраиваем нужную температуру кнопками «Temp» или стрелками;
5. Если требуется, то настраиваем нужную скорость вращения вентилятора;

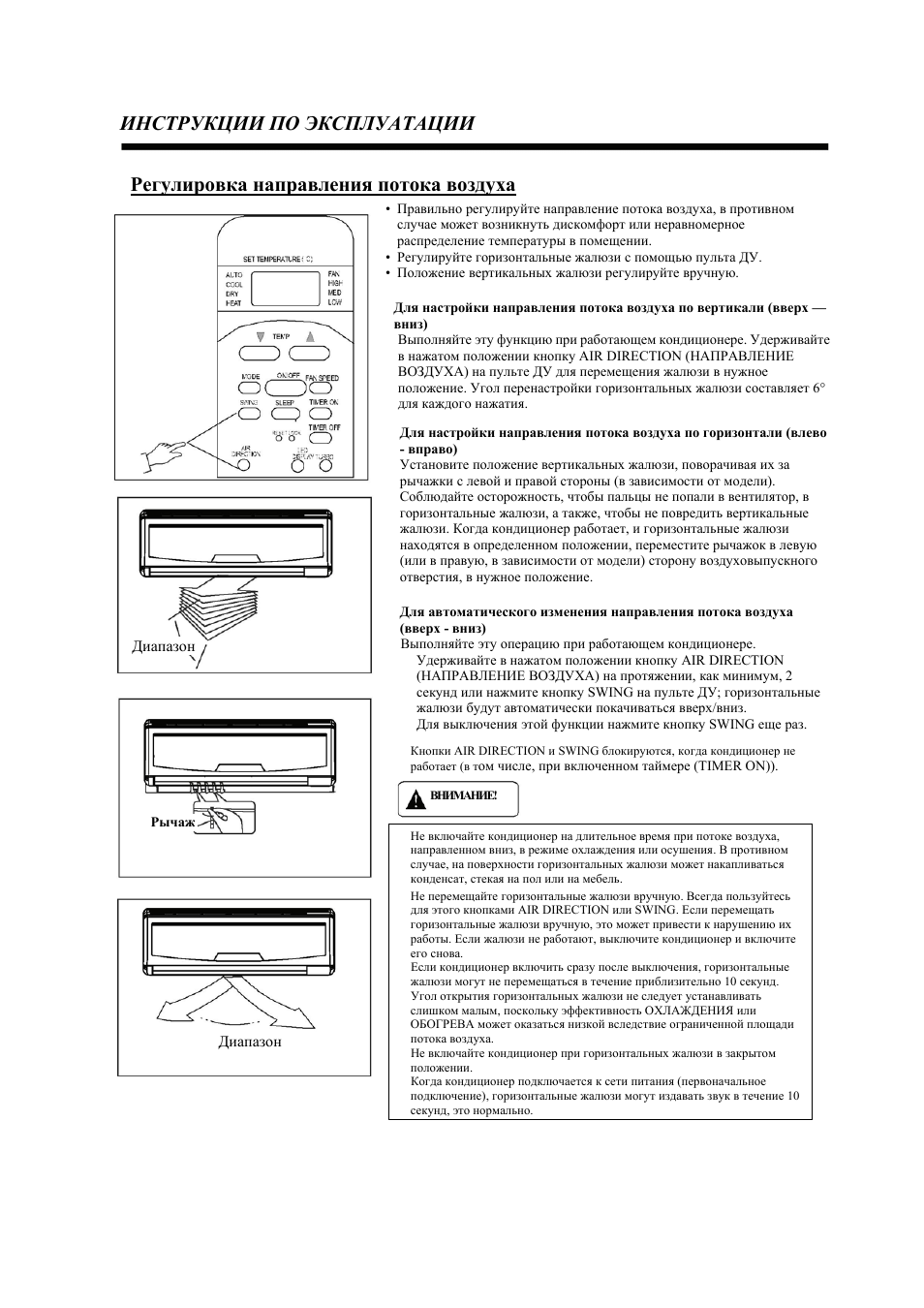

6. Если требуется, то настраиваем направление потока воздуха регулировками жалюзи «Swing»;
7. Если требуется, то активируем дополнительные опции – ионизатор, самоочистка, «i-feel», «sleep», «turbo» и прочие.

P.S. Если в комнате текущая температура соответсвует настроенной, то кондиционер не будет холодить (или греть в зависимости от режима).

Коды ошибок кондиционеров Vertex

Возможность имеется только у моделей с самодиагностикой. Точное описание неисправностей приведено в руководстве к соответствующей модели. Отражаться коды могут на встроенном во внутренний блок индикаторе и на дисплее пульта ДУ.

Индикация неисправностей выглядит миганием определённых символов. К примеру:

• Е1 мигает один раз – повреждение датчика измерения температуры в помещении;
• Е2 мигает два раза – повреждение датчика измерения температуры трубы в помещении;
• Е6 мигает шесть раз – повреждение двигателя вентилятора внутреннего блока.

Совсем не обязательно, что появившийся код ошибки означает серьёзный ремонт кондиционера. Возможно произошёл какой-то сбой. Можно попробовать для начала выключить устройство (лучше совсем обесточить, выдернув из розетки или отключив автомат в зависимости от конкретной схемы реализации включения элетропитания). Подождать пару минут и снова его включить. За это время произойдёт разряжение ёмкостей, сброс электростатики, обнуление случайных ошибок в системе управления. Если после этого ошибка продолжает мигать, лучше вызвать специалиста по обслуживанию.

Кнопки для настройки режимов

Кондиционер, установленный в жилище, можно переключать на обогревающий или холодный режим работы, в нем включают сушку или вентиляцию. Для выполнения таких действий есть кнопка MODE, позволяющая очередным нажатием изменять режим.

Управление температурой осуществляется кнопками, помеченными на пульте «+» и «-», ими регулируют охлаждение и обогрев комнаты. Отдельные модели обладают ограниченным диапазоном изменения температуры, поэтому при покупке нужно уточнять возможности устройства. При настройке надо убедиться, что при помощи пульта от кондиционера выбираются соответствующие режиму параметры нагрева воздуха. Например, при включении «обогрева» невозможно запустить охлажденный воздух в помещение.

Если включен авторежим или уже запущено осушение воздуха, то изменить скорость вентилятора не получится. Устройство самостоятельно будет устанавливать рабочие параметры.

Нажатием кнопки TIMER запускается автоматическое управление вентилятором. Период его действия изменяется этой же кнопкой. При этом появляется первоначальное время и надпись START. Выведенное время указывает, когда запустится программа кондиционера. При использовании кнопки SET период изменяется от 0 до 10 часов. При повторном использовании START запускается программа, способная выключить кондиционер в нужное время.

Обзор кондиционеров Vertex: коды ошибок, сравнение популярных моделей

Под брендом Vertex скрывается российская группа инженерных компаний Вертекс. Головной офис расположен в Москве. Основана в 1993 году. Специализируется на разработке, производстве, продаже и обслуживании бытового и полупромышленного климатического оборудования. За более чем 20-летнее развитие состав холдинга расширился до нескольких десятков юридических лиц, расположенных в различных регионах страны и за рубежом. Собственного производства нет. Большая часть заказов на сборку оборудования размещается на 3-х китайских заводах: Gree, Aux, TCL.

Сеть дистрибьюторов и сервисных центров располагается на территории России и некоторых стран СНГ. В дальнем зарубежье продукция компании представлена незначительно.

В линейку предлагаемой продукции входят системы, вентиляции, кондиционирования (кассетные, оконные, напольные, настенные и т.д.), обогрева (конвекторы, тёплый пол, тепловые пушки, завесы и т.д.), оборудование для управления климатическими системами и системами отопления.

Значки и кнопки на внутреннем блоке сплит-системы

Инструкции по настройке кондиционера в различных режимах

Если вам нужно включить кондиционер в определенном режиме, то на моем сайте уже есть все инструкции:

• включение кондиционера на охлаждение;
• настройка на обогрев;
• включение автоматического режима;
• настройка режима осушки;
• включение режима вентиляции;
• настройка кондиционера без пульта;
• управление сплит-системой при помощи телефона.

Рассмотренные в данной статьи кнопки и функции наиболее часто встречаются на пультах, но и попадаются «навороченные» пульты, где тоже есть все те же опции, только обозначены необычно. Примеры: круглые пульты на LG Stylist, так же на пультах Electrolux непонятные обозначения и прочие.

На этом, пожалуй всё… Если статья была для вас полезна, то оставляйте комментарии!

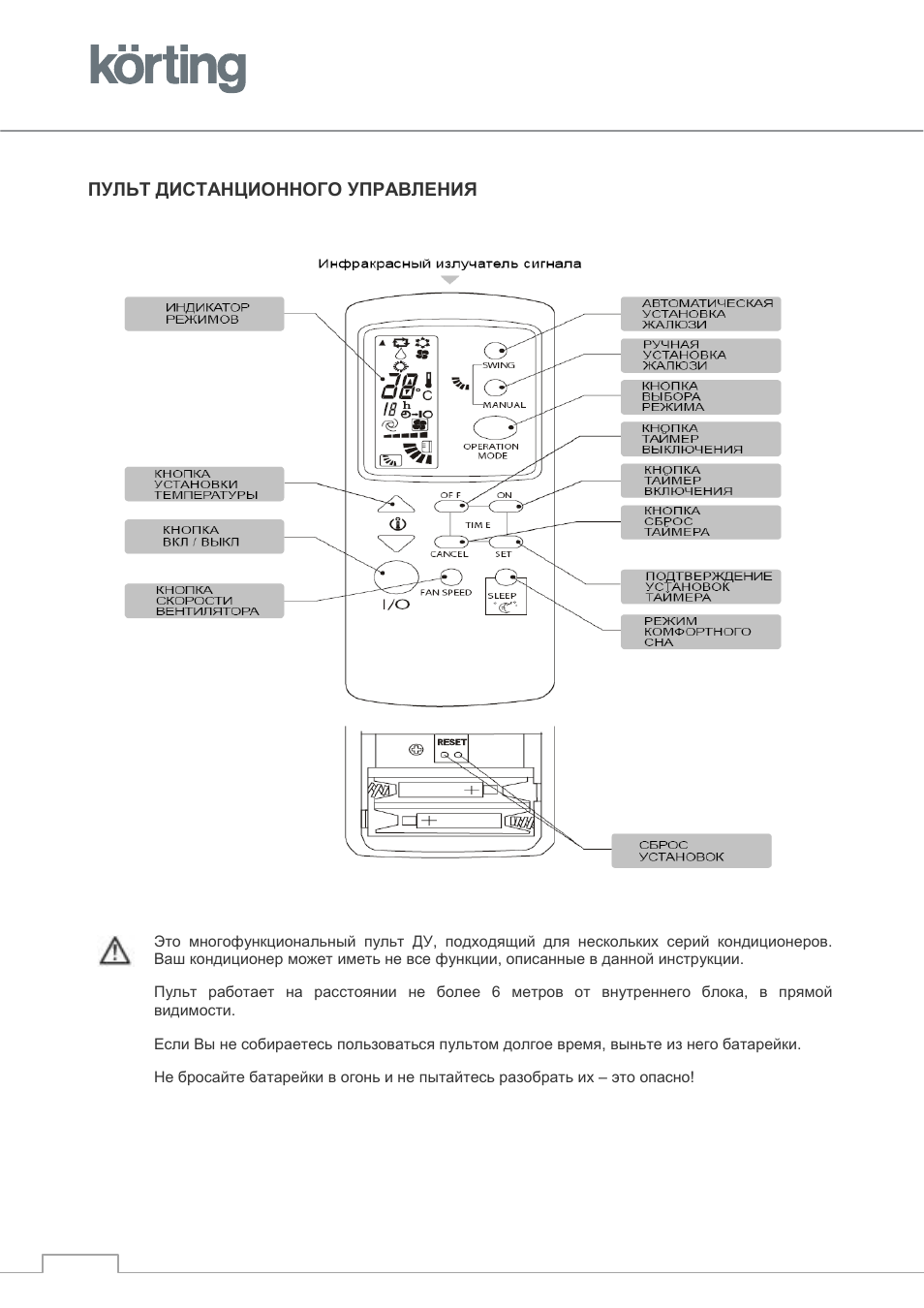

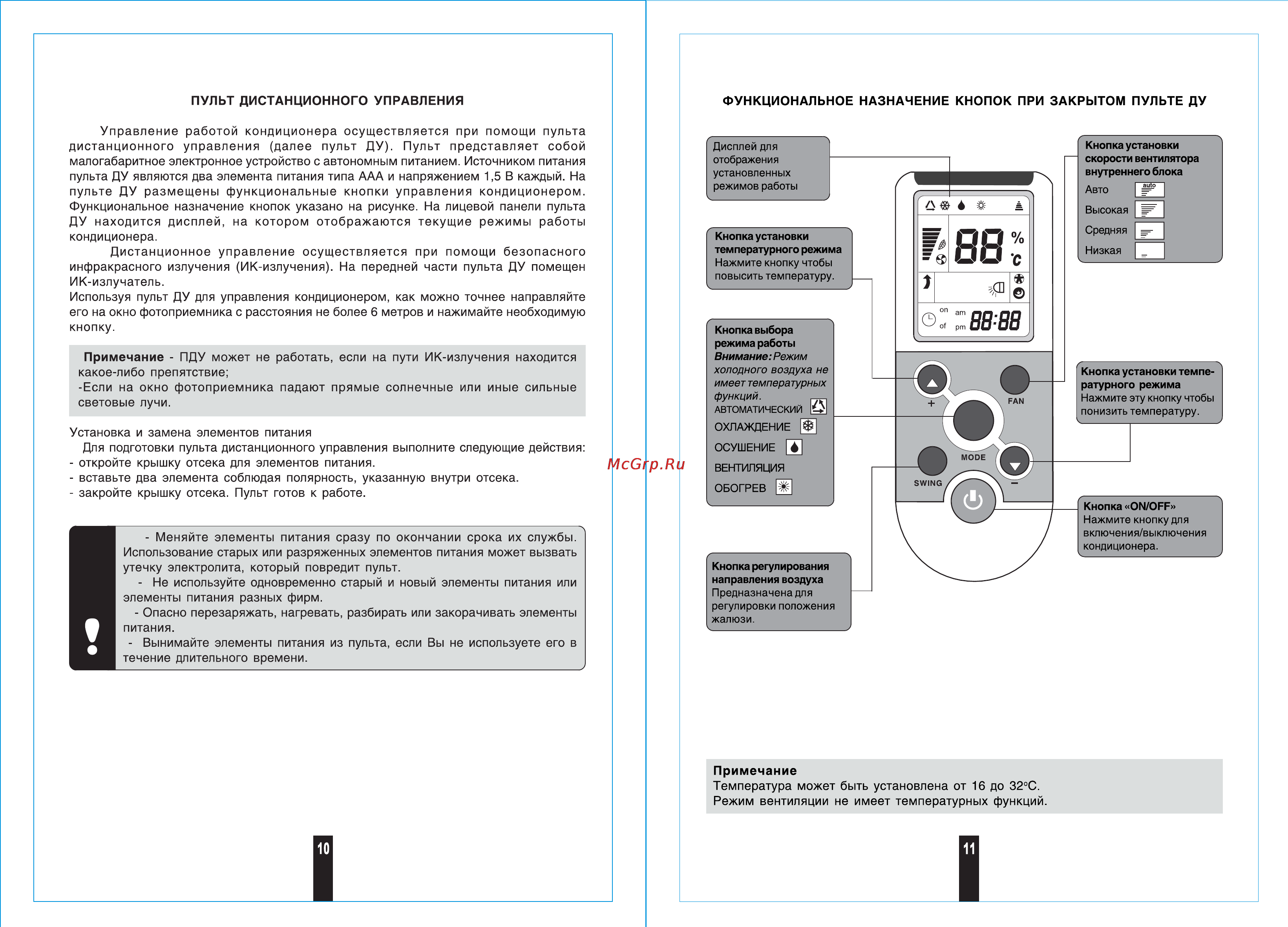

Какие бывают пульты

Перед тем как пользоваться пультом от кондиционера, требуется проверить подключен ли прибор к электросети. Запускать его следует клавишей с надписями ONN/OFF, что значит включение/выключение. Одновременно загорается светодиод зеленым цветом и слышится звуковой сигнал, при этом открываются жалюзи.

Пульты ДУ для сплит-системы подразделяются на 2 вида по методу подключения и принципу действия:

• Беспроводные с инфракрасной передачей сигнала.
• Настенные.

Беспроводные

В устройствах охлаждения инфракрасный модуль используется часто. Это маленькое устройство с кнопками, на нем по бокам расположены инфракрасные излучатели, подающие сигнал на приемник кондиционера.

По внешнему виду пульты почти не отличаются между собой. Фирменные могут иметь дополнительные функции:

• подсветку;
• датчик температуры;
• дисплей.

Основной минус инфракрасных устройств заключается в маленьком радиусе работы (примерно 8 м). Кроме того, устройство легко потерять в помещении.

Настенные

Удобны в больших помещениях. У них неограниченный радиус действия, ведь пульт передает сигнал по проводам. Режимы кондиционера переключаются кнопками, значки на которых подсказывают, какой именно функцией можно воспользоваться. Используя проводной пульт, можно управлять климатическим оборудованием для целого офиса.

Настенные пульты практически не используются в жилых домах. Наверное, из-за того, что отдельный кабель придется вести к каждой квартире.

Основные линейки продукции

Условно спектр продукции разделён на два класса: полупромышленные и бытовые. Оба класса взаимно пересекаются.

Полупромышленные позиционируются для использования в офисах, бизнес-центрах, небольших производственных помещениях, общественных учреждениях и т.д. Т.е. там, где объём помещений больше или требуется отводить излишнее промышленное тепло. Отличаются большей мощностью, разнообразием (сплит-системы, канальные, многозоновые системы, моноблочные и прочее). Рассчитывается такое оборудование на непрерывную работу, поэтому обладает повышенной износостойкостью и устойчивостью на отказы. По этой же причине комплектующие применяются проверенных брендов. Компрессорные блоки в зависимости от мощности модели: в обычных схемах – DAIKIN, SANYO, в инверторных – Mitsubishi Electric.

Бытовые системы кондиционирования предназначены для использования в квартирах, частных домах, небольших помещениях. За исключением нескольких моделей всё оборудование рассчитано на поддержание микроклимата в одной комнате. Комплектующие преимущественно китайского производства: либо собственной разработки – Gree, либо копии известных брендов – HIGHLY (китайский HITACHI), Цинган (китайский DAIKIN), GMCC (китайский Toshiba).

Бытовые системы кондиционирования

Представлены несколькими сериями:

• Оконные, моноблочные. Серия Ant. Комнаты небольшого объёма, площадью до 20 кв.м. Монтируется непосредственно в окно. Простота установки кондиционера и обслуживания (не требует привлечения специалистов). Поддерживает три режима работы: вентиляция, охлаждение и осушение воздуха;
• Одиночные сплит-системы. Серия Triton. Помещения площадью до 70 кв.м. Система управления автоматически оттаивает, очищает теплообменник, производит самодиагностику и выдаёт коды ошибок. Возможно управление через Wi-Fi. Серия Irbis. Помещения площадью до 70 кв.м. Модели выполнены в изысканном стиле, добавлены ионизаторы воздуха, угольные фильтры, антибактериальные фильтры. Проработана система выдувания воздуха для лучшего перемешивания воздушных масс и равномерного охлаждения всего помещения;
• Одиночные инверторные сплит-системы. Серия Falcon. Плавное управление климатом и лучшие показатели по энергосбережению. Площадь стандартных помещений до 50 кв.м. Ионизатор воздуха и система биологических фильтров (серебряно-ионный, литиево-энзимный). Управление воздушным потоком в место расположения пульта управления;
• Двузонные сплит-системы. Серия Crab. Два внутренних блока подключаются к одному наружному охладителю. Внутренние блоки независимы и могут быть настроены на разные режимы в различных помещениях. Эффективная суммарная площадь до 60 – 70 кв.м. (30 – 40 кв.м. каждое помещение).
