Электрическая проводка двухэтажного дома

Контуры электропроводки

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой – для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника или микроволновой печи или любого другого электрического устройства.

По сути дела этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Еще одним плюсом наличия большого количества контуров является легкий поиск неисправности.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать монтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Что касается максимальной нагрузки на контур, то эта величина зависит от типа сети. Если она является трехфазной, то в домашних условиях максимальная нагрузка на одну разводку не должна превышать шести киловатт.

К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт. Это надо учитывать во время определения количества используемых контуров.

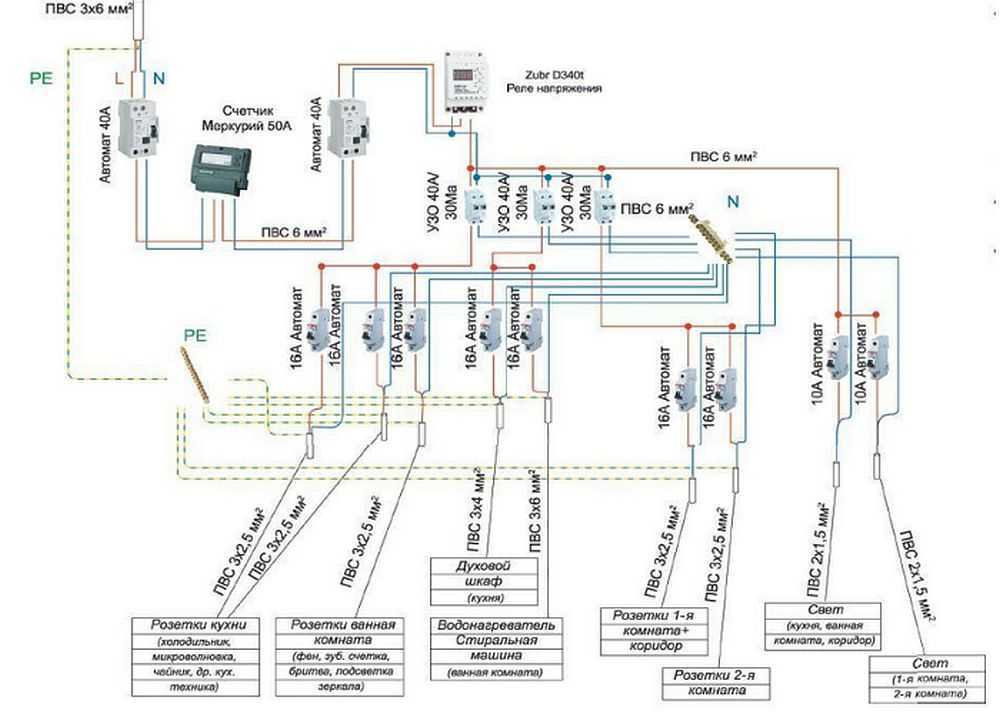

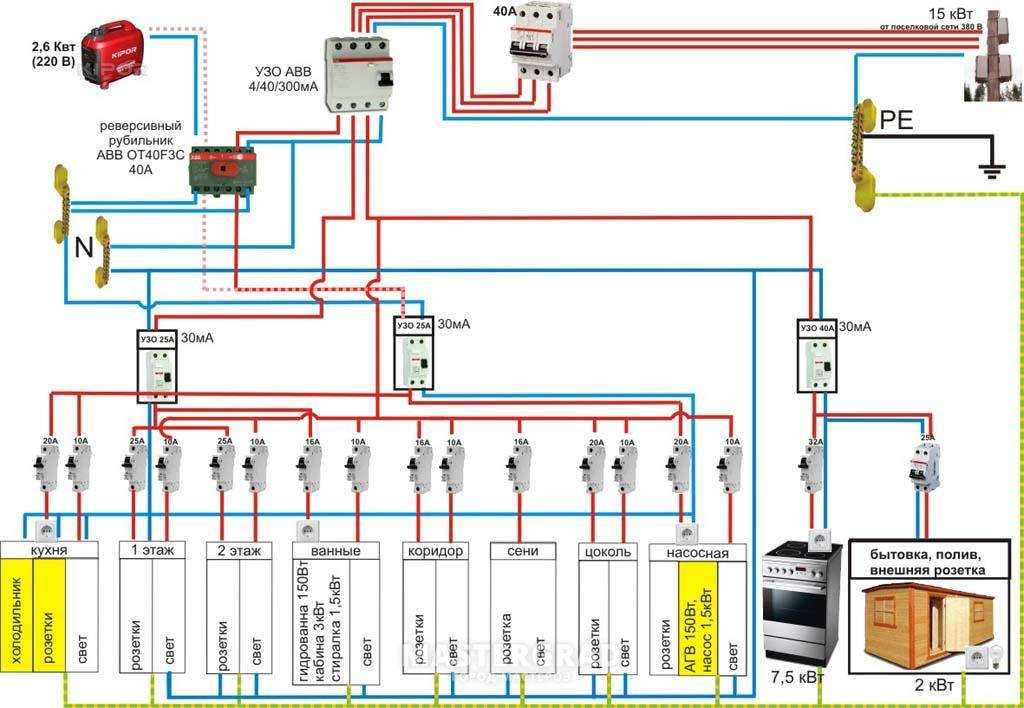

Реальная схема элекстроснабжения частного дома

Соблюдение этого условия позволит повысить уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем, схема проводки в частном доме может выглядеть следующим образом:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Создание схемы

Подробно правила составления схемы электропроводки предоставлены в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Вкратце расскажем самое основное, что нужно знать. Для того, чтобы начертить схему электропроводки, необходимо сначала предусмотреть места нахождения следующих элементов в частном доме:

• определить, где входит вводной кабель и где будет расположен электрощит;
• автоматика (УЗО, автоматический выключатель, реле напряжения, дифавтоматы, возможно УЗИП);
• мощная бытовая техника (к примеру, стиральная машина, электрический котел, кухонная плита), т. к. для нее нужна отдельная силовая линия;
• потолочные светильники;
• розетки, выключатели, распредкоробки.

Следует отметить следующие требования и рекомендации при создании схемы разводки электрики в доме:

1. Провода должны проходить по стенам и потолку только строго вертикально и горизонтально. Поворот должен осуществляться под прямым углом. Можно также провести электропроводку по полу, если использовать специальный электротехнический плинтус.
2. Место прокладки проводки по стене должно находиться на расстоянии 20 см от потолка, при этом к местам установки розеток и выключателей линии опускаются строго вниз.
3. От дверных и оконных проемов сеть должна проходить на расстоянии 10 см.
4. Выключатели необходимо делать на расстоянии 80 см (либо 150 см) от пола, со стороны дверной ручки.
5. Монтаж розеток осуществляется на расстоянии 30 см от пола, при этом над кухонной столешницей розетки необходимо устанавливать на высоту 10 см.
6. В комнатах с повышенной влажностью выключатели и розетки размещать не рекомендуется. Согласно «ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения». Лучше всего вывести все необходимые элементы за пределы комнаты. Если вы хотите разместить розетки и выключатели в ванной – ознакомьтесь со статьей: https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.

На основании рекомендаций переходите к созданию своего собственного проекта разводки электропроводки.

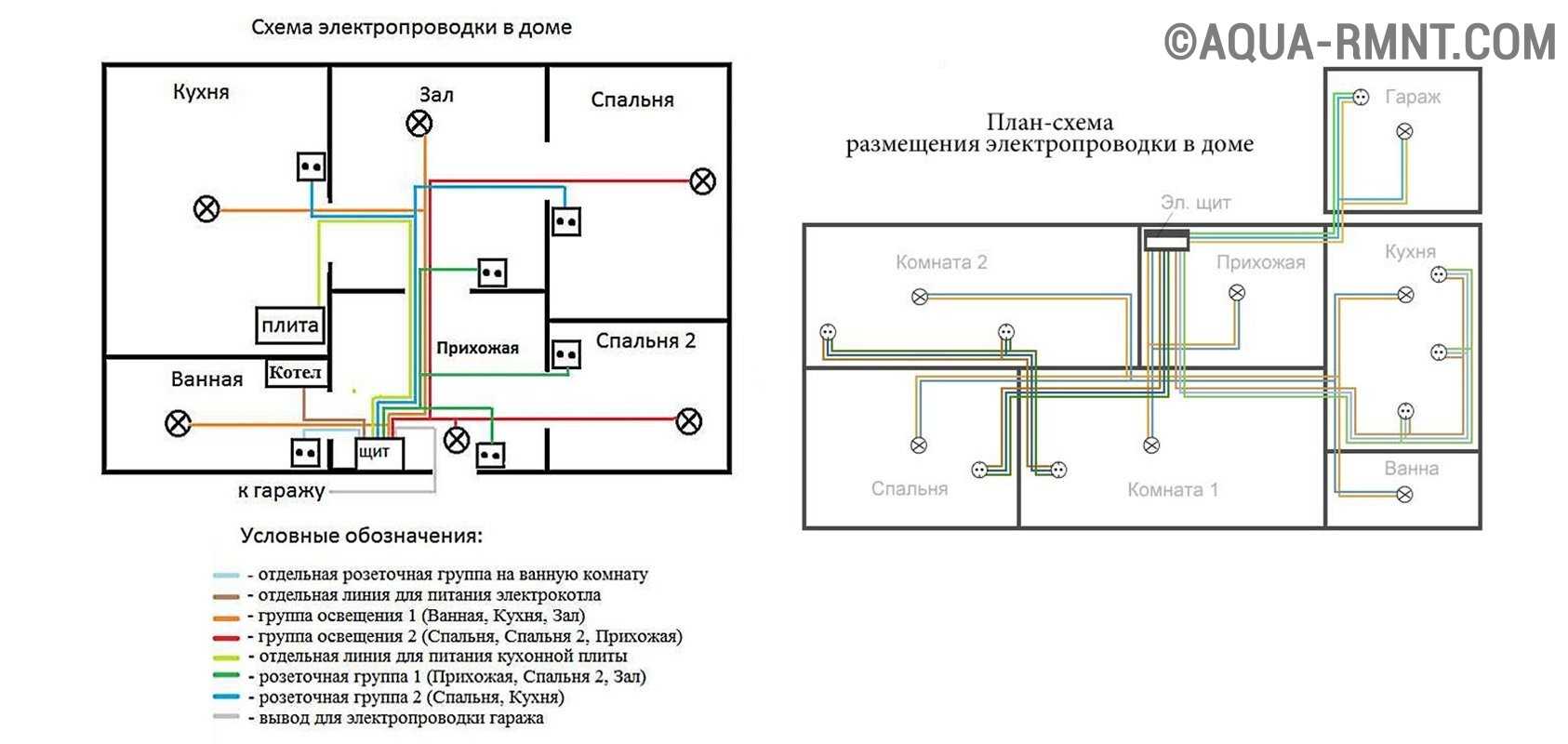

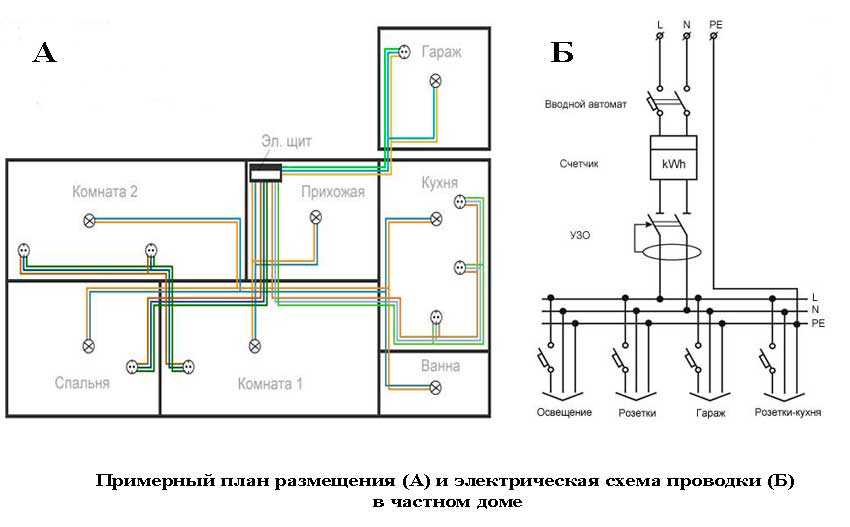

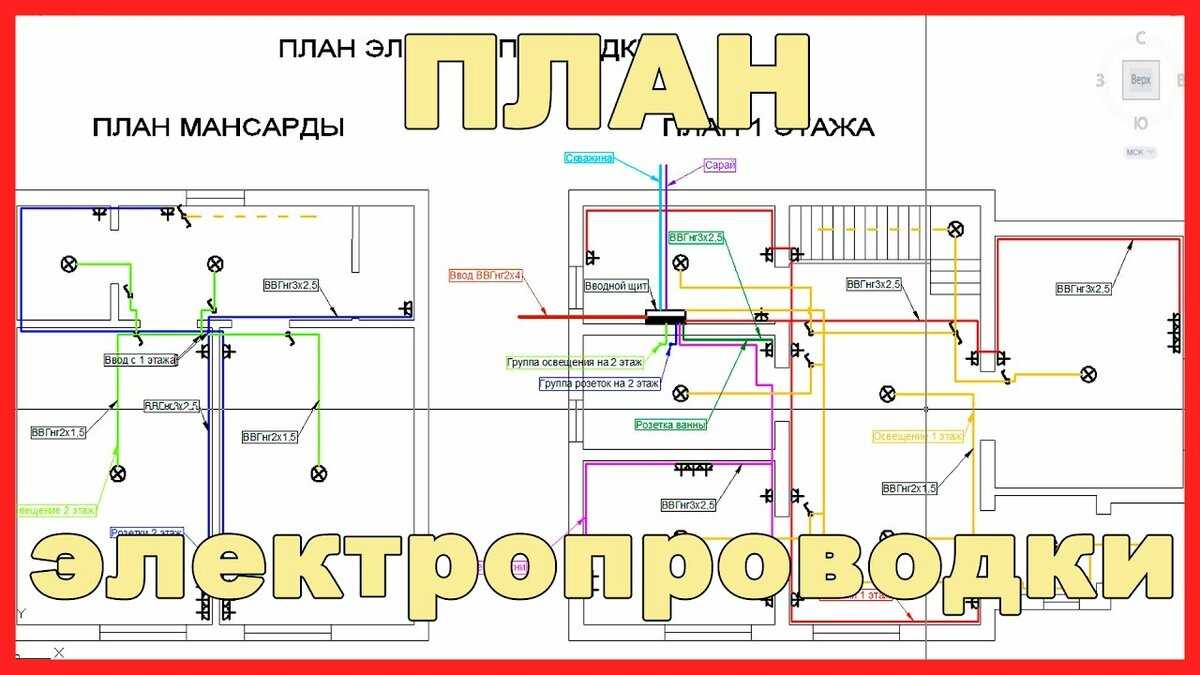

Можете в качестве примера использовать одну из следующих схем монтажа проводки в жилом доме:

Лучше всего для таких целей использовать ксерокопию плана своего дома, т. к. в данной документации соблюдены точные размеры комнат и места размещения окон, дверей, стенок.

После того, как проектная схема будет сделана, переходим к разметочным работам.

Как монтируется проводка

В прошлые времена электросети разводились по стенам до нанесения штукатурного слоя и крепились алебастровым раствором. Сейчас для монтажа применяются другие методы, а именно – прокладка в стробах глубиной 2 см, прорезаемых в штукатурке либо газобетоне. Технология такая:

1. С помощью уровня и отбивочного шнура разметьте трассу каждой линии, начиная от электрощита. Помните, что скрытая электропроводка в доме должна проходить строго вертикально и горизонтально, а поворачивать под прямым углом. Наметьте точки установки розеток и выключателей.
2. Проделайте по разметке борозды, соблюдая ширину канавки для одинарного провода – 2 см. Вырежьте углубления для подрозетников и распределительных коробок.
3. Установите подрозетники и коробки на дюбелях или алебастровом растворе. Старайтесь выдержать горизонталь, чтобы розетки стояли ровно. Не забудьте вырезать по бокам технологические проемы для ввода кабеля.
4. Обработайте стробы грунтовкой и уложите в них заранее отмеренные куски кабеля и заведите его концы внутрь всех коробок. Фиксация проводников в канавке производится раствором либо специальными распорками с интервалом 40 см.
5. Разделайте концы проводов в распаечных коробках и выполните расключение по цветам клеммниками WAGO или другим доступным способом.
6. Оголите жилы в подрозетниках, наденьте на них наконечники и подсоедините к розеткам и выключателям.
7. Проверьте работоспособность каждой линии мультиметром, после чего подключите ее к щитку и заделайте борозды.

Грамотный монтаж проводки подразумевает ее прокладку по правилам – с отступами от пола, потолка и дверных проемов, указанными на чертеже. В распределительных коробках розеточной группы проводники коммутируются по цветам, осветительной – в таком порядке:

• ноль минует выключатель и сразу подается к светильнику (на контакт, прилегающий к цоколю лампы);
• фазный провод идет через выключатель, а потом – к осветительному прибору;
• земля подключается напрямую к соответствующему контакту светильника.

Пара или тройка проходных выключателей соединяется между собой и с питающим кабелем по другой схеме. Подробно об этом рассказано в соответствующей публикации. Посмотрите обучающее видео по теме:

Основы техники безопасности

Проводка является основной причиной пожаров в частном доме

По этой причине самое важное при монтаже проводки в частном доме и самостоятельных работах с электричеством – соблюдение техники безопасности. Остановимся на основных принципах, которые необходимо соблюдать в работе:

Необходимо составить проект энергоснабжения и план сети, учитывающий подключение всех бытовых приборов, разводку, тип используемых проводов, способ их прокладки и многое другое.
Важно правильно подобрать место для щита-распределителя. Оно должно быть недалеко от входа, в помещении должна выдерживаться температура выше нуля

Необходимо продумать подключение устройства защитного отключения (УЗО), способ заземления, другие приспособления, помогающие защитить проводку.
Перед началом работ с проводкой отключите электропитание и оставьте записку-предупреждение коллегам или соседям, чтобы они не включили неожиданно электричество.
Прежде чем начинать работы, следует обязательно проверить с помощью индикаторной контакты и проводящие поверхности на наличие в них напряжения.
Следует разделить линии для осветительных приборов и розеток. У высокомощных приоров должны быть собственные линии.
Розетки и выключатели должны располагаться в местах, доступных для пользователя.
Высота размещения розеток – не выше 1 м от уровня пола, для профилактики короткого замыкания в случае затопления комнаты. На каждое жилое или техническое помещение существуют рекомендуемые нормы по количеству розеток, но в итоге их количество зависит от имеющихся электроприборов. Розетки в туалете не устанавливают, на кухне должно выдерживаться расстояние в 50 см от плит.
Провода в частных домах укладываются открытым или скрытым способом, в штробах. Штробы при скрытом способе нельзя делать в несущих стенах, чтобы не навредить цельности конструкции. Провода рекомендуют прятать в специальную гофру, чтобы впоследствии иметь возможность их заменить или ремонтировать.
Провода нельзя размещать слишком близко к карнизу, чтобы он не был поврежден при монтаже.
Открывающаяся дверь не должна закрывать доступ к составляющим сети.
Для разводки проводов используют распределительные короба. Соединение проводов осуществляется путем спаивания или прессовки, а после соединения они обязательно должны быть заизолированы.  Медный и алюминиевый провода соединять запрещено.
Металлические конструкции должны располагаться так, чтобы не соприкасаться друг с другом.

Важно соблюдать правила техники безопасности не только при монтаже электрики своими руками в частном доме, но и в процессе эксплуатации

Рекомендации по составлению схемы проводки

Составление проекта внутриквартирной или внутридомовой разводки – это ответственное и сложное дело, требующее квалификации. Существует множество принципов и норм монтажа проводов, выключателей и розеток.

Вот только некоторые из них:

• проводку лучше разделить на группы – розеточные, освещения и т.д., выделив отдельные линии под мощную электротехнику;
• в чертеже необходимо указать точки питания и места установки мощных энергопотребителей (духовки, кондиционера, стиральной машины);
• место расположения розеток – от 0,3 м до 1 м от пола;
• оптимальная высота монтажа выключателей – 0,8-1 м от пола;
• лучше больше розеток – не потребуются удлинители;
• отдельный проект – на слаботочную систему (для защиты от помех провода протягиваются отдельно от силовых линий, с отступом не менее 0,5 м);
• выключатели санузла выводят в коридор и др.

Очень важно правильно проложить и саму проводку – внутреннюю или наружную (открытого/закрытого типа). Рекомендуем ознакомиться с правилами проектирования электропроводки в частном доме

Схему проводки необходимо хранить, она обязательно пригодится во время проведения ремонтных работ.

Если возникают сомнения в собственном опыте или навыках, лучше обратиться к специалистам – квалифицированным электрикам. Им знакомо множество мелких, но важных нюансов, которые простой обыватель не может учесть в силу своей неопытности.

Опытный проектировщик грамотно составит схему проводки, учтет нормативы и требования ПУЭ, произведет расчеты, выберет оборудование подходящего номинала и, в конце концов, возьмет всю ответственность на себя. При самостоятельном проектировании и монтаже отвечать за ошибки придется владельцу жилья.

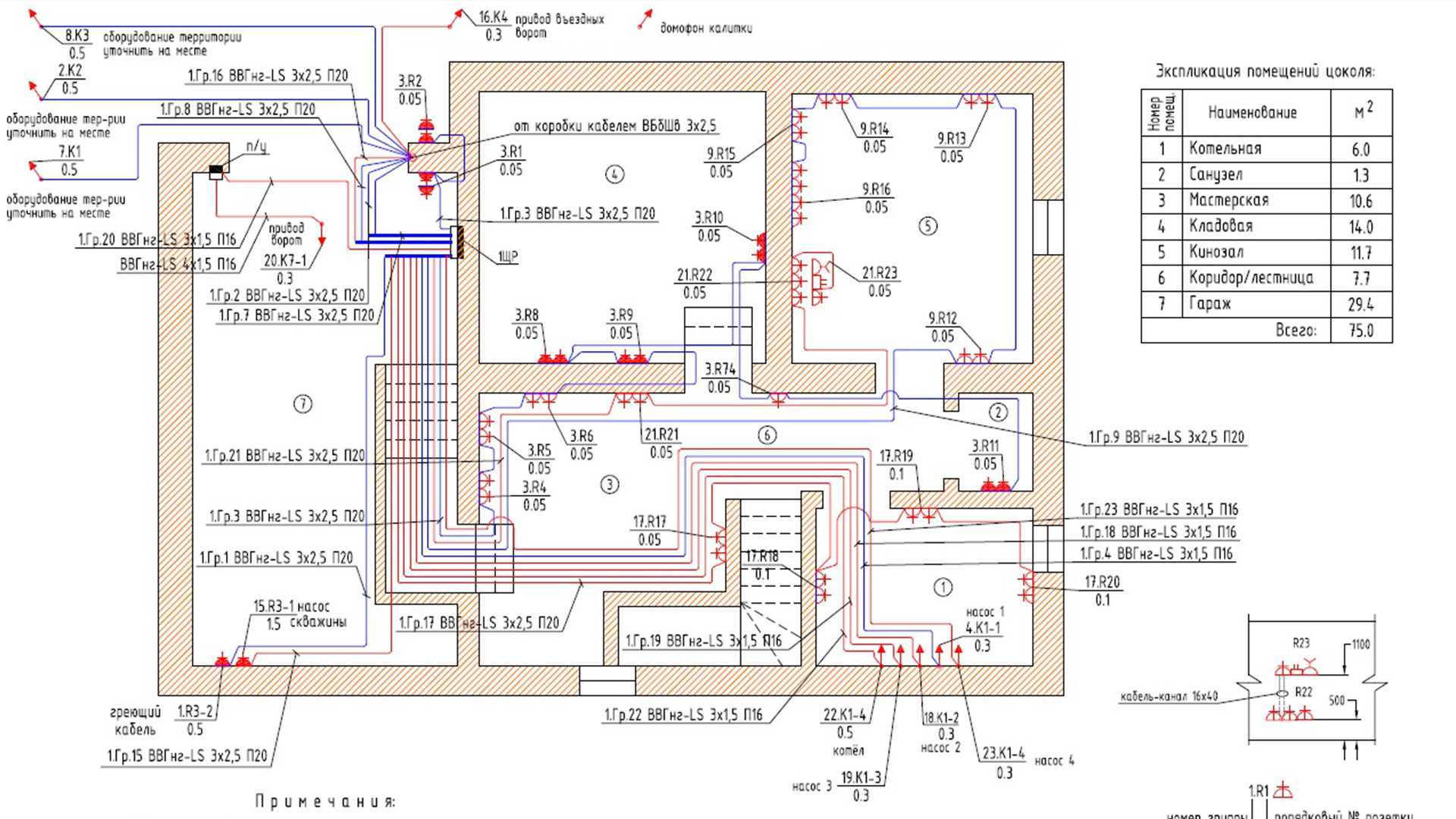

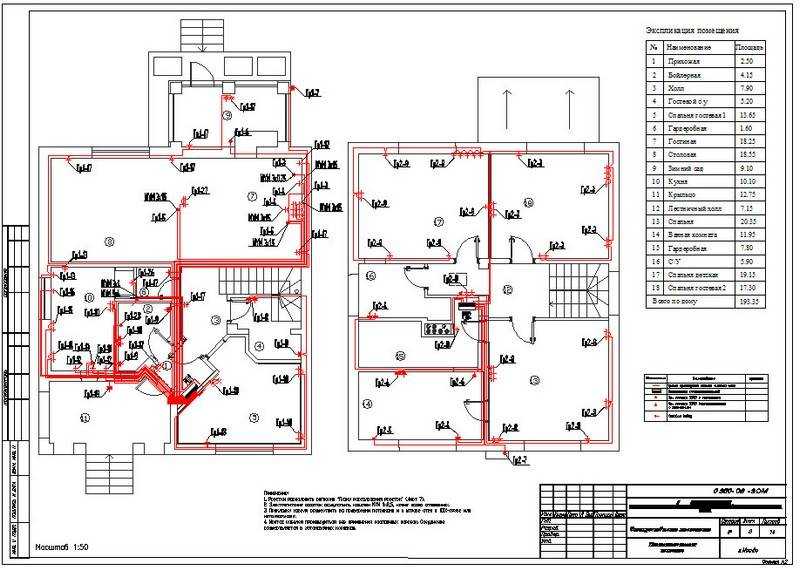

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

• метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
• соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
• клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
• один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

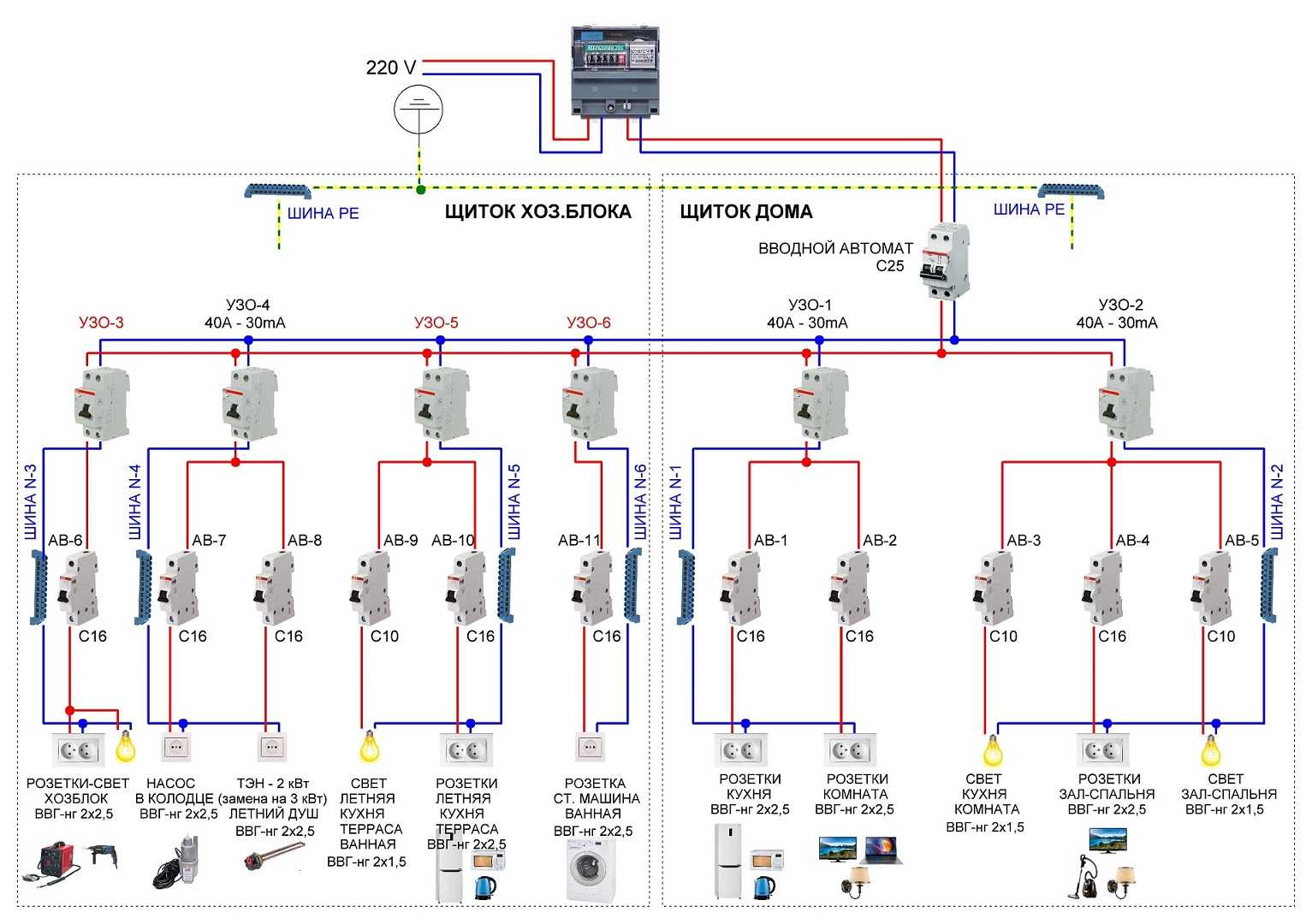

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

1. Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
2. Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
3. Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
4. Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок

Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации

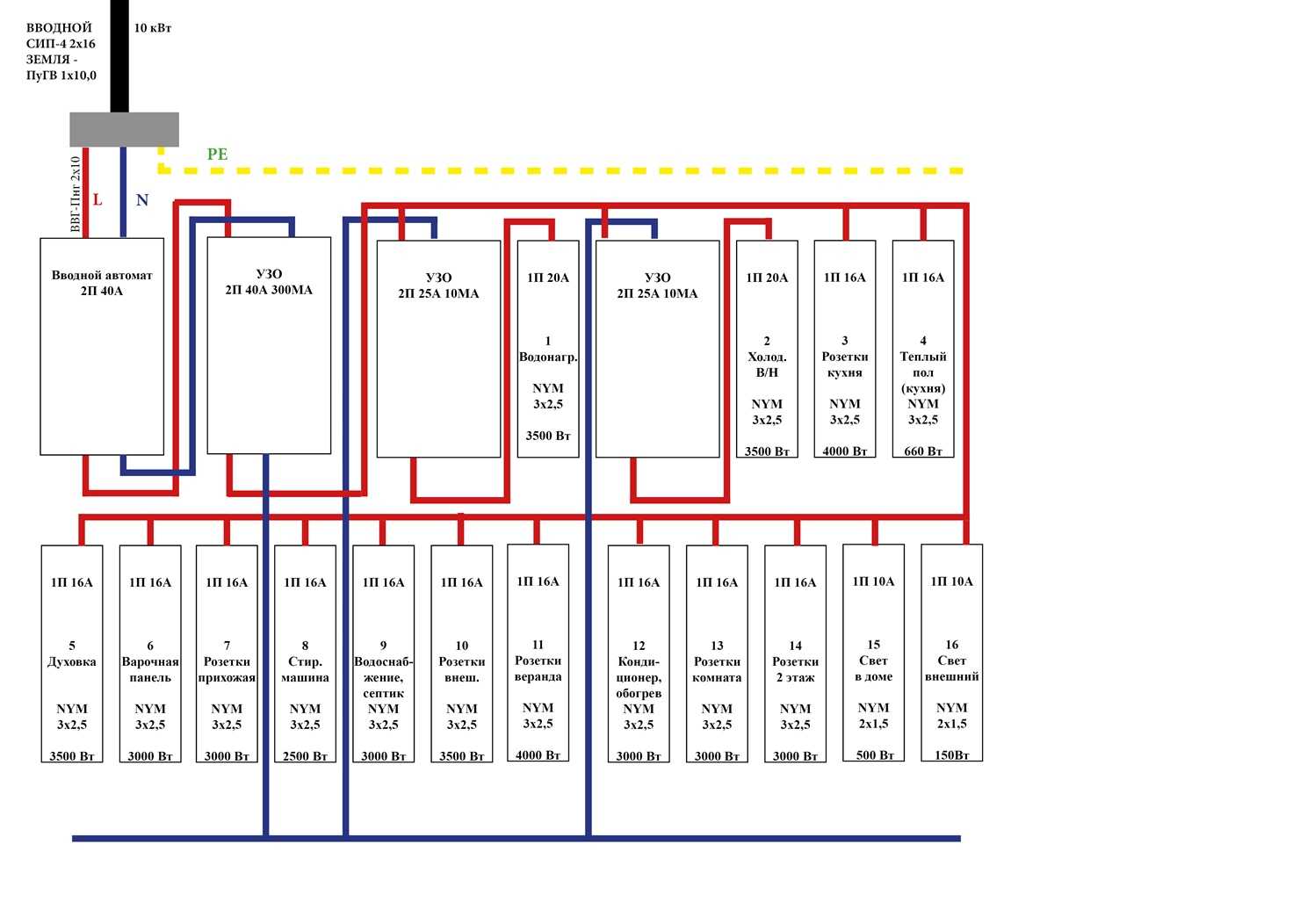

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос: Сколько линий нужно проводить для комнаты?

Ответ: Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

Определение полной мощности

Теперь давайте определим с помощью программы v7.2 электрик полную мощность вашего дома или квартиры с учетом расстановки оборудования.

Какую полную нагрузку может понести ваш дом для того, чтобы определить сечение провода, который будет закладываться. Параметры автоматических выключателей для каждой цепи (каждой ветки). В принципе, все основные элементы, которые необходимы для расчетов электрической цепи. Для этого входим в раздел «Нагрузка».

Если параметры электрооборудования не известны, то здесь можно выбрать из усредненной нагрузки. Нажимаем на кнопку «Выбрать мощность из номенклатуры …». Появляется следующее окно.

Дальше смотрим осветительные приборы, телевизоры, холодильники, стиральные машины и так далее. Например, выбираем телевизор. По мощности телевизора программа выдает нагрузку, которую он будет потреблять. Точно так же для холодильника, стиральной машины с подогревом воды, пылесоса, утюга, фена. Теперь программа покажет общую мощность, потребляемую бытовыми приборами на нашу квартиру.

Далее делаем расчет схемы. Смотрим план дома и вставляем те данные, которые нужно определить. Допустим, это электрический щит, куда приходят все нагрузки с вашего дома. Здесь будет ввод в дом, то есть кабель определенного сечения, который вам нужно определить. В принципе все электросети закладываются одним кабелем 16 кв.мм.

Но для того, чтобы убедиться, что этого сечения будет достаточно, вам нужно посчитать всю нагрузку. Вы увидите ту нагрузку, которая допускается для вашего дома.

Дальше, можно раскидать нагрузку по зонам. Если это однофазная цепь 220 Вольт, то здесь будут отдельные автоматические выключатели, которые будут распределять нагрузку. Предположим, одна зона будет для ванной комнаты, вторая зона для зала, третья – для спальной комнаты.

Можно сделать и по-другому. В одной зоне подключены только розетки. Во второй зоне будут подключены только осветительные приборы (лампочки, люстры, бра и тому подобное). И третья зона будет отдельно на стиральную машину, либо на кондиционер. Если вы разбили по комнатам, то эту комнату можно так же разбить. Например, одно будет освещение, второе – розетки, третье – еще какая-то группа розеток.

Для примера поставим 3 лампочки по 100 Вт — это будет о,3 кВт. Розетка с телевизором: 200 Вт. Розетка с компьютером: 400 Вт. На эту ветку программа поставила мощность о,9 кВт. И так можно рассчитать каждую комнату.

А вот теперь, здесь же, можно посчитать номинальную мощность автоматов и сечение провода, который необходим. Для этого еще нужно поставить метраж. Например, расстояние от распределительной коробки до щита будет 20 метров. Программа рассчитала общую нагрузку на эту ветку 0,5 кв.мм и автомат на 4 Ампера. Таким же образом, проводим расчеты по нагрузкам для остальных участков цепи.

Далее, программа автоматически, с учетом общей мощности, рассчитает и выдаст вам общий ток, сечение провода, потери напряжения, диаметр проводника, ток плавления при коротком замыкании, то есть, все необходимые параметры, с учетом введенных значений.

Электропроводка своими руками: с чего начать?

Если в доме необходимо провести электропроводу, надо строго придерживаться следующих правил, положений и предписаний:

1. Нужно обеспечить свободный доступ к распределительным коробкам, а также к оборудованию электроучета.
2. Розетки и выключатели следует монтировать на уровне 0,-1,5 м от пола. И эти элементы также должны находиться в свободном доступе.
3. Открытые двери не должны преграждать доступ к оборудованию, указанному в п 1,2.
4. Количество розеток в жилом помещении считается из расчета 1 на 6 кв м.
5. На кухне розетки ставят по числу бытовых приборов.
6. Для электропитания ванной комнаты следует предусмотреть отдельный трансформатор, понижающий напряжение. А установить его необходимо за пределами данного помещения.
7. Кабель нужно класть, четко соблюдая вертикаль/горизонталь, без всяких провисов и прогибов, а также направлений по диагонали. В противном случае велика вероятность его повреждения при монтажных работах и выполнении перфорации.
8. Горизонтальные кабели кладутся на расстоянии:
   • от перекрытий и карнизов — 5-10 см,
   • от пола и потолков — 15 см.
9. Вертикальные кабели кладутся на расстоянии:
   • от оконных и дверных проемов — 10 см, не меньше;
   • от газовых труб — 40 см, не меньше.
10. Для разводки и соединения кабелей применяются специальные короба.
11. Любое проводящее электричество соединение должно быть надежно заизолировано.
12. Соединять алюминиевые провода с медными ЗАПРЕЩЕНО!

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

• (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
• (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

розетки

освещение

плюс кондиционер или другая мощная техника

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

освещение

розетки

В среднем три:

освещение

розетки

кондиционер

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

бойлер

сушильная машина

посудомойка

СВЧ печь

варочная панель

холодильник

духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения — медный кабель сечением 3*1,5мм2

для розеток и кондиционирования — 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Заключение

Будь-то электропроводка в дачном доме, или же коттедже при правильно выполненном монтаже позволит Вам безаварийно эксплуатировать бытовые приборы, не переживая за то, что может произойти короткое замыкание или возгорание.

Также стоит отметить, когда электропроводка в загородном доме полностью смонтирована и подключена к контуру заземления, необходимо провести испытание мегомметром и прибором для проверки сопротивления контура заземления.
