Напольная розетка электрическая: накладная, скрытая, колонны и миниколонны

Напольные лючки schneider — решения для организации рабочих мест в офисах

Прокладка проводов

Особого внимания заслуживает прокладка проводов. Она может быть скрытой, открытой или же осуществляться с применением комбинированного метода. Независимо от способа прокладки нормы и правила размещения электропроводки гласят:

  • для минимизации проблем во время ремонтных работ провода должны лежать строго вертикально или горизонтально;
  • горизонтальные участки следует размещать на расстоянии 150 мм от потолка (в некоторых случаях допускается 200 мм);
  • вертикальные участки не должны быть в непосредственной близости от углов и проемов дверей и окон – минимальное значение 100 мм;
  • от газовых труб расстояние составляет минимум 0,4 метра;
  • сами провода не должны соприкасаться между собой.

Так же нужно обратить внимание на разницу размещение групповых электрических сетей в зависимости от типа комнаты. Это можно узнать исходя из таблицы 14.2 СНиП 31-110-2003, так же монтаж электропроводки описывает ГОСТ Р 50571.5.52-2011

Ссылаясь на таблицу А.52.2 данного ГОСТа, можно узнать метод монтажа электропроводки в зависимости от ее месторасположения.

Виды и комплектации

Современный рынок предлагает широкий выбор всевозможных типов скрытых розеток, среди которых легко найти подходящий под конкретный дизайн вариант. Однако все многообразие электротехнического ассортимента можно выделить следующую классификацию видов и модификаций:

  • По месту размещения (настенные, встроенные, выдвижные);
  • По количеству гнезд (одноместные, двухместные, блочные);
  • По наличию возможности заземления (с заземлением, без заземления);
  • По варианту установки (горизонтальные, вертикальные);
  • По степени защищенности (стандартные, с повышенной влагозащитой);
  • По наличию дополнительных элементов (с дополнительной крышкой и без).

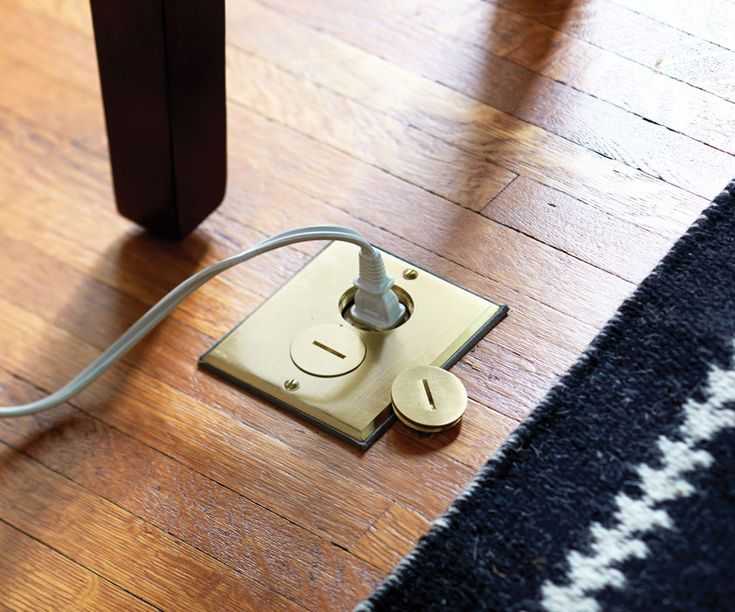

Виды розеток

С точки зрения типа конструкции существует два вида напольных розеток:

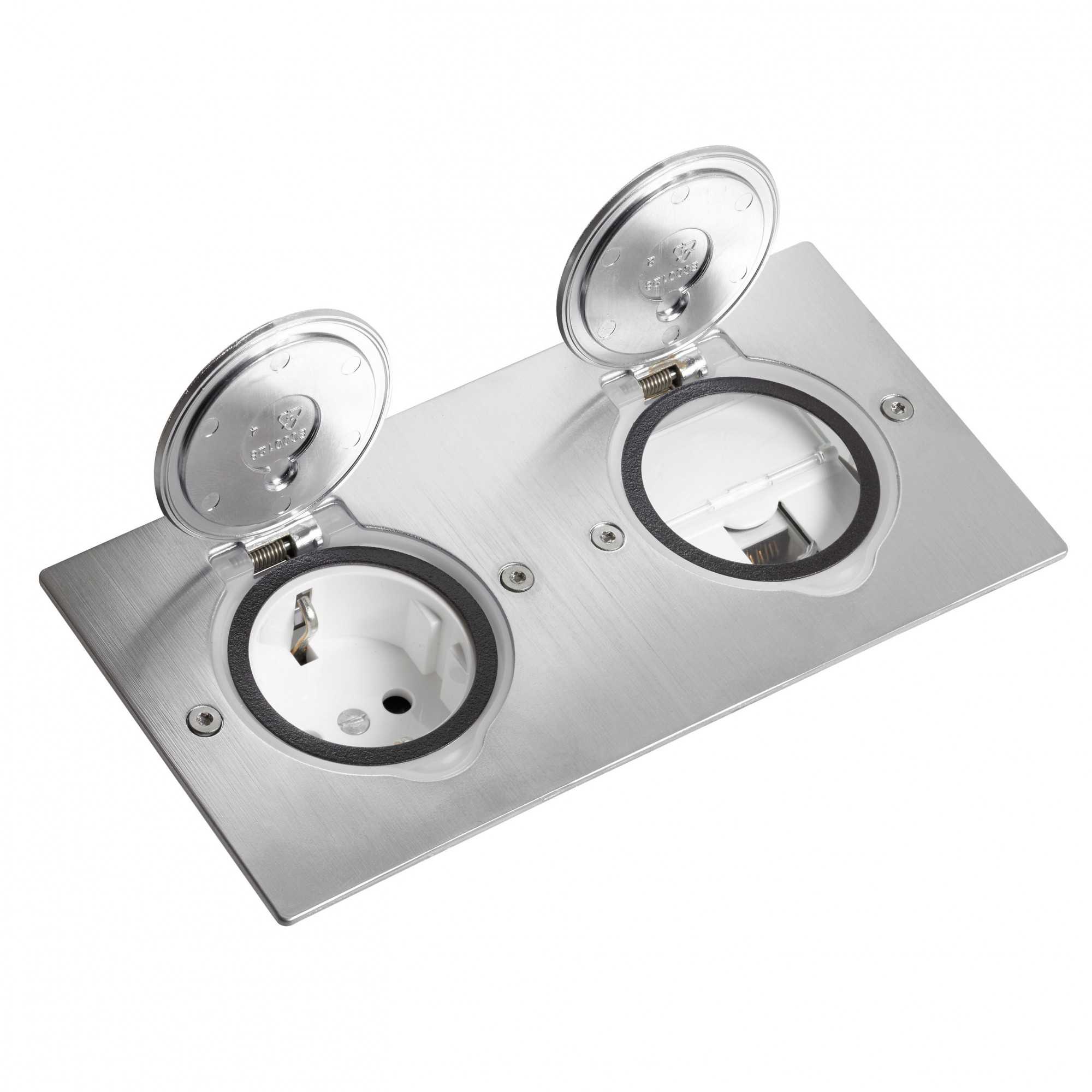

  • фурнитура с крышкой;
  • люк (встраиваемая модель).

По числу разъемов модели делятся на три типа:

  • с одним разъемом;
  • на 2 – 3 разъема;
  • многофункциональные модели (до 10 – 12 разъемов, возможность сетевых подключений, наличие предохранителей).

Розетка в пол может быть изготовлена из таких материалов:

  • пластик;
  • металл (нержавейка, алюминий, сталь);
  • любой из перечисленных выше материалов с декоративной облицовкой (под мрамор, паркет, линолеум и т. п.).

В квартирах и частных домах чаще всего используется пластиковая фурнитура. Такие устройства стоят дешевле металлических и обладают достаточным запасом механической прочности.

Люки из нержавеющей стали отличаются высокой стоимостью и практически безграничным сроком службы. Модели из нержавейки предпочтительнее при высоких нагрузках механического типа и интенсивной эксплуатации (данное условие характерно для офисных помещений).

Еще одна важная характеристика, отличающая одну модель от другой, — глубина врезки

При выборе устройства следует обращать внимание на соответствие глубины врезки уровню пола

Уровень безопасности

При выборе розеток для пола рекомендуется особое внимание уделять безопасности:

  1. С точки зрения прочности лидируют модели из стали и алюминия. Такая фурнитура не утратит функциональности при нагрузках до 4 – 5 тонн.
  2. Еще один критерий безопасности — показатель IP (рейтинг защиты от проникновения). Данный рейтинг показывает степень защищенности от попадания в розетку жидкостей и инородных предметов. Для фурнитуры бытового назначения минимальный показатель IP — 22. А вот для напольной модели (с учетом всех рисков эксплуатации такого устройства) показатель IP должен быть выше — от 44 до 67.

Разновидности приборов

Среди основных классификационных признаков можно выделить возможность регулировки, количество розеток в одном установочном блоке и материал изготовления. Что касается регулировки, то существуют стационарные модели напольных розеток, устанавливаемые с постоянной фиксацией, а есть устройства, которые можно в процессе эксплуатации настраивать по высоте, корректируя и положение лючка.

По количеству розеток можно выделить несколько групп приборов, но стандартный диапазон обычно укладывается в пределы 1-12 шт. Материал изготовления представлен пластиком и металлом. Пластиковые напольные розетки проигрывают в надежности и могут деформироваться при контактах с агрессивными средами. С другой стороны, они стоят дешевле и предусматривают большой выбор стилистических вариаций. Металл с антикоррозийной защитой более основателен и долговечен, поэтому модели с такими корпусами часто рекомендуют для установки в общественных местах и производственных помещениях.

Высота установки выключателей

Расположение выключателя на стене определяется, в первую очередь, удобством его использования. Выключатель должен располагаться вблизи входной двери комнаты, чтобы его легко можно было найти даже в темноте.

В советское время выключатели располагались чуть высоте плеча и немного выше. Такая высота считалась приемлемой, хотя определялась скорее вопросом экономии длины силового провода. На самом деле, такая высота расположения выключателя не очень удобна в семьях с детьми. В настоящее время высота установки выключателя рекомендуется 80 – 90 см от уровня пола, что соответствует расположению опущенной кисти руки. Впрочем, высота установки выключателя никак не регламентируется и определяется лишь вопросом удобства.

Единственным исключением по требованию к высоте монтажа является установка автоматического выключателя с датчиком движения. Для лучшего срабатывания датчиков лучше всё же монтировать его на высоте 170 – 180 см. Кроме того, чтобы датчик всегда вовремя и хорошо срабатывал, нужно избегать установки такого выключателя вблизи углов, крупной мебели, в нишах и других местах, которые могут вмешаться в правильность его работы.

Строение комплекта

Напольные розетки не отличаются от настенных изделий по электротехническим показателям. Также работают от напряжения на 220 В. Конструкция и вспомогательная фурнитура для монтажа – вот в чём кроются главные отличия.

Розетки для размещения в полу продаются в такой комплектации:

  • перегородки, зажимы, другие аксессуары для крепления;
  • фиксаторы для кабелей;
  • специальные суппорты(защелки);
  • корпуса с крышкой.

Такого набора хватает для проведения первоначального монтажа, обеспечения безопасности. Лючок в полу становится барьером от воздействий со стороны окружающей среды.

Внутри предусмотрены разъёмы, для подключения другой техники и сетей.

Один корпус вмещает все необходимые детали для монтажа (упрощение дальнейшей эксплуатации).

Отличия по функциональности

По этому фактору выделяют две разновидности устройств:

  1. Встраиваемые из металла или пластика, с металлической крышкой.
  2. Лючки, встроенные в пол.

Различия по варианту исполнения

Вариант исполнения у разных моделей тоже отличают. Выделяют такие разновидности розеток:

  • из пластика.
  • на основе металлических сплавов.
  • для установки в пол, в случае с облицовкой керамической плиткой.
  • для монтажа в полу, у которого в дальнейшем используют ковролин, паркет или ламинат.

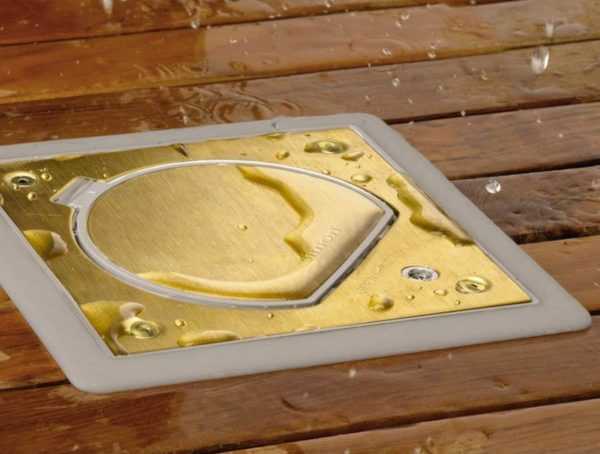

  • со стойкостью к влаге уровня IP44, IP66.
  • с разными глубинами установки.
  • для размещения только одной розетки.
  • чтобы разместить от 2 до 12 розеток.

Цветовое исполнение тоже порадует широким ассортиментом.

Правила установки розетки в ванной

1

Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.

Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.

Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.

2

Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб.

Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.

3

Рекомендуемое сечение кабеля — 2,5мм2.

При этом не вздумайте использовать жилу заземления другой группы линии или от другого кабеля.

Заземляющий проводник не должен быть общим для разных групп.

4

Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.

УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.

Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.

Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.

В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.

5

Причем вне зависимости от наличия или отсутствия там розеток. Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)

Когда целесообразно их устанавливать?

Основным их преимуществом является отсутствие необходимости штробления – достаточно сложной работы по прокладке канала для электропроводки в стене. В то же время накладной вариант может выручить в том случае, если дополнительная розетка понадобилась в то время, когда ремонт в помещении уже сделан и портить обои, демонтировать панели или другим способом нарушать с трудом и затратами выполненную отделку не хочется.

Такую розетку можно установить даже поверх кафельной кладки, используя специальное сверло для того, чтобы сделать аккуратные отверстия под крепежные шурупы. Незаменима она в частных домах и коттеджах, где многие типы стен и утеплителей не позволяют «утопить» в них электропроводку из-за пожароопасности.

Правила монтажа подрозетника

Порядок работы следующий:

буром d-6мм (или таким же как на коронке) насверливаете центра ниш будущих подрозетников (71мм между «дырок», если речь о блоке)

Глубина сверления — 5см.

выбранной коронкой высверливаете 5-10мм бетона, после чего с коронки вытаскивается центрирующее сверло

Если его оставить, то при покачиваниях перфоратора в процессе работы, сверло может дать клина и обломиться. Кроме того, при алмазном сверлении без удара, бур будет только гладить бетон и мешать работе.

заканчиваете высверливание бетона коронкой на необходимую глубину (примерно 5 см)

Глубину можно выставить заранее, приложив коробку на коронку и отметив маркером нужное расстояние бурения.

При высверливании необходимо немного покачивать перфоратор из стороны в сторону. Это нужно для того, чтобы выходил шлам и не заклинило коронку. При этом нужно приноровиться, так как сильное шатание также приводит к клину.

Данное действие очень сильно влияет как на скорость работы, так и на увеличение срока службы изделия.

Монтаж розеток в ванной комнате

Потребители электроэнергии в ванной отличаются значительной мощностью. Это водонагреватель, стиральная машина, полотенцесушитель. Поэтому их подключение рекомендуется производить по отдельной линии, на которой устанавливаются розетки. Их удаление от пола в данном случае не имеет значения, оно может быть от 0,15 до 1 м, на усмотрение пользователя. Но учитывая вероятность подключения дополнительных приборов (фен, электробритва), не стоит располагать розетки низко. Единственным условием является соблюдение безопасного расстояния от системы водоснабжения, в частности от смесителя, от душевой кабины/ванны, которое должно быть не менее 60 см, и исключение прямого попадания воды.

Схема безопасного расположения розеток в ванной комнате

Важным условием подключения штепсельных разъемов в ванной комнате является обязательное использование устройств защитного отключения УЗО, рассчитанных на ток утечки не более 30 мА.

Вариант 1 — На стене

Самое популярное и привычное место размещения розетки любого типа — стена. Чтобы грамотно вывести питание для электроприбора или бытовой техники, следует предпринять следующие шаги:

  • Определить место для будущей розетки, начертить ее контур на стене.
  • Если около выбранного места отсутствует подведенная проводка, то необходимо подвести электричество: найти ближайшую распределительную коробку и подходящий автомат, определить фазной провод, проштробить канал от щитка до обозначенного места, проложить провод.
  • Обесточить все помещения, отключив щиток или выкрутив пробки.
  • Сделайте аккуратное отверстие в стене необходимого размера, воспользовавшись дрелью с насадкой, сверлом, зубилом и молотком.
  • Установить подрозетник, зафиксировать его штукатуркой, цементом или гипсом.
  • После остывания раствора необходимо выровнять поверхность, отшлифовать.
  • Через специальные отверстия в коробке вытянуть провода наружу.
  • Зачистить фазы проводников на несколько сантиметров, соединить контакты розетки и щитка.
  • Заделать штробу штукатуркой.
  • Зафиксировать на коробке декоративную часть специальными «лапками», защелками, винтами или шурупами.
  • Проверить работоспособность устройства.
  • При необходимости оснастить дополнительными элементами: защитой, крышкой.

По деревянным перекрытиям, балкам, фермам

По конструкциям из древесины, проводка может быть как открытой, так и скрытой. Открытая проводка на потолке выполняется теми же способами, какими и по бетонным конструкциям. Все монтажные изделия должны быть произведены из металла или из не поддерживающего горение материала.

Крепление проводки к потолку по изоляторам в современном строительстве применяется крайне редко, в основном для имитации старинного интерьера в квартире. Чаще монтаж проводки производится в гофрах или металлорукавах, которые монтируются к потолку при помощи клипс. Нередко также используются трубы, которые крепятся при помощи хомутов. Кабели протягиваются в закрепленные на поверхности трубы или рукава при помощи стальной проволоки.

Все чаще для устройства электропроводки по деревянным поверхностям используются пластмассовые кабель-каналы. Материал этот не поддерживает горение, а пластмасса при производстве окрашивается и имитирует текстуру дерева. Кабель-каналы подходящего сечения закрепляются на поверхности потолка при помощи шурупов или саморезов.

В местах изгиба кабель-каналы подрезаются под углом. Это удобно делать, пользуясь плотницким стуслом. Производятся и специальные изделия для изгибов, разветвлений. Они заметно упрощают монтаж электропроводки по потолку. Далее внутрь помещаются кабели и закрываются защелкивающимися крышками.

При монтаже в штукатурке, кабели необходимо крепить по полосе асбеста или по стальной ленте. Для закрепления кабелей используются хомуты или гвоздевые скобы.

Категорически запрещено крепить кабель, прибивая его гвоздем между проводниками. Если монтаж проводки выполняется в проштробленные в штукатурке каналы, возможно прикреплять кабели быстросохнущим раствором с добавлением алебастра.

При выполнении проводки под гипсокартоном, штробить каналы необязательно, так как листы крепятся на каркас, изготовленный из металлических профилей. Обязательно, при прокладке за подвесными потолками, помещать кабели внутри труб из металла, позволяющих локализовать возгорание проводки при возникновении замыкания. Трубы допускается использовать стальные водогазопроводные, или медные.

Диаметр труб должен обеспечить прокладку необходимого числа кабелей нужного размера. Перед использованием трубы осматривают, отбраковывают смятые. Далее их режут на куски необходимой длины и нарезают по концам стальных труб резьбу. В обязательном порядке удаляют зазубрины и заусенцы, которые могут повредить изоляцию кабелей.

Отрезки труб соединяют между собой уголками или муфтами. Медные трубы изгибают специальными трубогибами.

Необходимо заметить, что при устройстве в квартире проводки любого типа, необходимо предусмотреть возможность замены ее вследствие физического износа или аварийной ситуации. Правильно выполненные работы по монтажу электропроводки обеспечат длительную и безопасную эксплуатацию всего здания или сооружения.

Как выбрать

Многообразие электротехнических элементов рождает закономерный вопрос: “Какую розетку лучше выбрать?”. Ответ зависит от многих факторов, например, личных предпочтений, типа помещения, финансовых возможностей, площади и планировки комнаты.

Однако помочь с выбором могут следующие советы и рекомендации:

На шесть метров квадратных допустима одна розетка;
Для мощных электроприборов (электрической плиты, холодильника) необходимо приобретать модели с заземлением;
Розетки для кухни, ванной, туалета, бани, сауны, улицы должны быть оснащены дополнительной защитой от влаги;
Не берите модели без маркировки;
Оптимальными считаются модели марки IP22, IP44;
Обратите внимание на показатели номинального значения, величины тока, допустимого напряжения;
При открытой проводке устанавливать скрытую модель не имеет смысла;
Рекомендуемая высота для размещения источника питания – 30-80 см, при этом расстояние от газопровода и водопровода должно быть не менее 60 см.

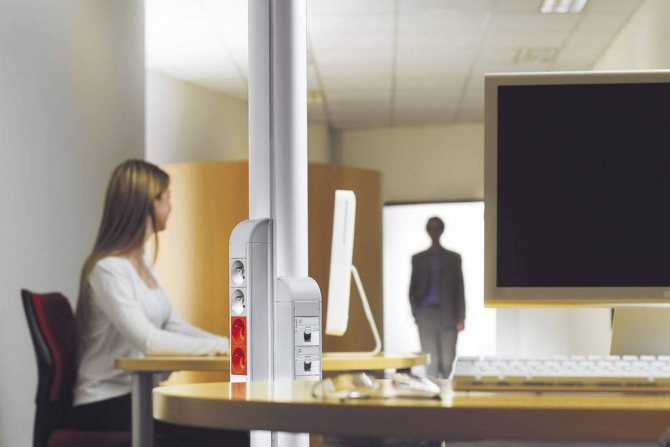

Напольные розеточные колонны

Отдельного внимания заслуживает напольная розеточная колонна. Она представляет собой телескопическую стойку из алюминия или пластика, которая поднимается из пола и упирается в потолок, не требуя закрепления дюбелями. В ней могут размещаться электроустановочные устройства любых европейских стандартов. Внутри колонна разделена на 2 канала для отдельного проведения силовых и слаботочных линий. Электрокоммуникации подводятся к устройству через напольные каналы или натяжной потолок.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Скрытые розетки в столешнице: варианты исполнения и установки

Двухсторонняя колонна – идеальное решение для офисов и иных помещений, где необходимо единовременное подключение большого количества техники. Каждая колонна может иметь до 32 модулей размером 45 × 22,5 мм. При этом розетки могут монтироваться на 1 или 2 стороны.

Миниколонна отличается от колонны высотой. Такая стойка возвышается над полом на высоту от 25 см или на 68,5 см и также оборудована большим количеством розеток.

Критерии и правила выбора

Определяющим фактором при выборе является надежность конструкции, а значит, большое значение играют материалы, из которых она изготовлена.

Так, пластиковое основание менее устойчиво к перегреву, который может возникнуть из-за перегрузки или использования вилки с незамеченным дефектом.
Розетки с керамическим основанием встречаются в продаже реже, однако, они более надежны в этом отношении.
Розетки с защитным корпусом из противоударного пластика несколько дороже, однако, высокое качество материала и его устойчивость к механическим воздействиям позволяют быть уверенным в безопасности и исключают вероятность частой замены сломанных розеток.
Следует обращать внимание и на устройство фиксации проводов. Винтовые зажимы надежны и практически не требуют впоследствии никаких действий со стороны пользователя

Призванные повысить удобство монтажа, клавишные зажимы не всегда достаточно крепко фиксируют провода и часто ослабевают со временем. Ослабевшие клавишные зажимы придется подтягивать для обеспечения нормального соединения розетки и электропроводки.
Одинарная, двойная или даже тройная розетка будет выбрана для установки в конкретном месте – зависит от количества подключаемых потребителей.

Перечисленные выше параметры влияют на надежность, однако в продаже имеются изделия с «дополнениями», которые могут сделать использование розеток более комфортным, и их наличие тоже может повлиять на выбор.

Защитные шторки

Очень удобны розетки с изолирующими шторками, закрывающими контакты. В квартире, где живут маленькие дети, они практически незаменимы. В отличие от «заглушек», с помощью которых принято обеспечивать безопасность розеток, шторки невозможно вынуть, что практически исключает риск несчастного случая.

Откидная крышка

Крышкой оснащают розетки, которые устанавливаются во влажных помещениях: ванной, бане, прачечной.

В то время, когда розетка не используется, крышка предотвращает попадание внутрь влажного воздуха.

Выкидное устройство для вилки

Плотно входящая в розетку вилка требует усилий для извлечения. Кроме того, для того, чтобы от постоянного воздействия не расшатывалось крепление розетки к плоскости, необходимо, вынимая вилку, аккуратно придерживать розетку рукой. Выкидное устройство позволяет нажатием клавиши быстро ослабить захват, в то же время пружинное устройство выталкивает вилку наружу.

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Высота розеток в гостиной

При обустройстве электропроводки и монтаже точек электропитания в зале (гостиной комнате) нет необходимости проведения отдельной силовой линии ввиду отсутствия мощных электроприборов. Однако вместо них, это помещение изобилует аудио-, видеотехникой, электронными гаджетами, различными системами декоративной подсветки. Это подразумевает, что кроме обычных разъемов, понадобится установка ТВ, телефонных и интернет розеток. Лучше сделать это, придерживаясь следующих принципов:

  1. Хорошей практикой стало применение блоков, совмещающих все перечисленные виды в одном устройстве. Но для установки такого блока, нужно выбрать идеальную высоту, которая обеспечила бы комфортное подключение нескольких потребителей одновременно. Поэтому лучше разместить универсальную точку электропитания над ТВ тумбой, на высоте 10-15 см от ее поверхности. Таким образом, ее удаление от пола составит 90-100 см
  2. Помимо блока розеток в зале необходима точка для подключения торшера, а также для запитывания пылесоса во время уборки. Расположение указанных разъемов посреди стены не придаст интерьеру привлекательности, поэтому будет правильным разместить их не выше 30 см от пола и не в самом открытом месте
  3. Еще одним правилом является размещение электропроводки не ближе 40 см от оконного или дверного блока. Это расстояние также необходимо учесть при составлении проекта.

Рекомендуемое размещение штепсельных и иных разъемов в гостиной комнате

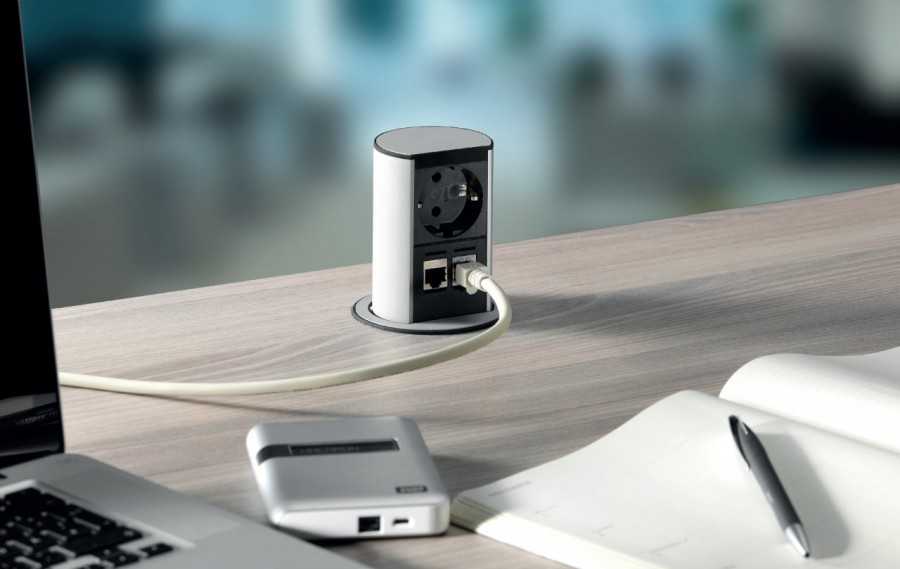

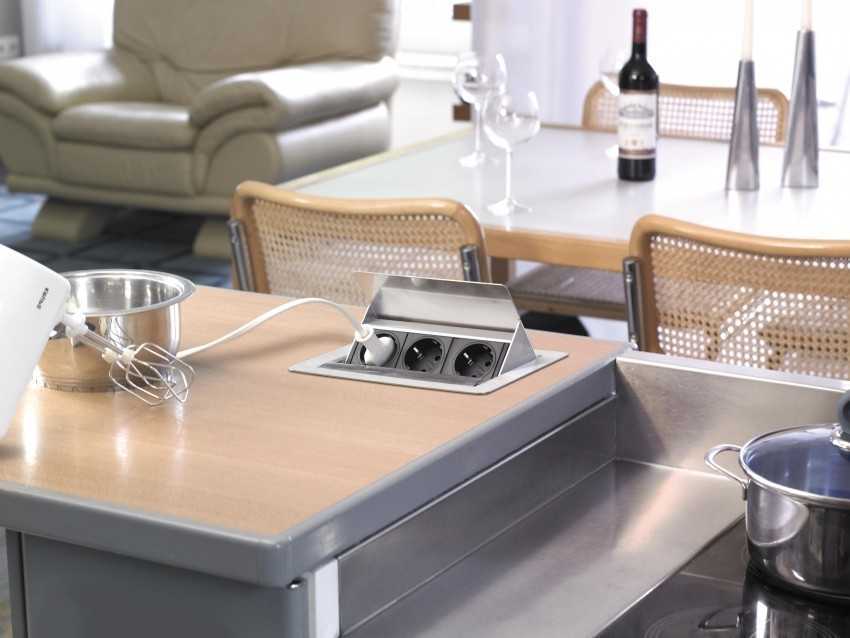

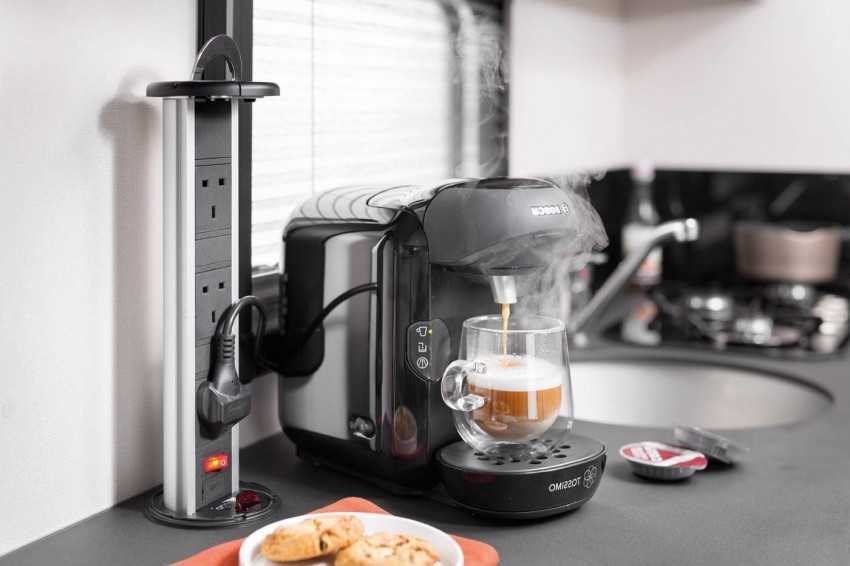

Вариант 2 – Выдвижные розетки

Выдвижные скрытые розетки дают шанс надежно спрятать доступ к электричеству от детей, домашних животных и таким образом не портить идеальный интерьер. Также встроенные в столешницу или корпус мебели устройства значительно экономят место и дают возможность подключения большого количества приборов.

Установить модели такого типа можно самостоятельно:

  • Ознакомиться с инструкцией, прилагаемой к встраиваемому набору;
  • Наметить габариты отверстия в месте установки скрытой конструкции;
  • Аккуратно вырезать отверстие;
  • Зафиксировать розетки специальными крепежами, которые обязательно идут в комплекте;
  • Вытянуть шнур и включить в ближайший источник питания.
  • Проверить работоспособность.

Планировка проводки

Стандарты размещения

Итак, мы приступаем к разводке проводов по помещению. На какие нормативы нам следует ориентироваться, выбирая расположение розеток?

Схема разводки

На самом деле единого стандарта в размещении данных элементов нет, и чаще всего их устанавливают на месте старых подрозетников, вмурованных в стены дома и капитальные перегородки.

Но если есть возможность выбора, то все же лучше придерживаться достаточно простых рекомендаций:

При прокладке скрытой в стенах проводки розетки монтируются на высоте либо 90 см, либо 30 см от уровня напольного покрытия

Первый вариант является традиционным для отечественного строительства, второй относится к «евростандарту»

Отдельно стоит уделить внимание розеткам над столешницами. Их следует устанавливать таким образом, чтобы поверхность стола не перекрывала контакты и давала возможность беспрепятственно использовать устройство

Это же касается точек электропитания над столами в кабинете и детской. Также не лишним будет предусмотреть вывод проводов для подключения компьютера или телевизора. Современные модели этих устройств отличаются достаточно высоким уровнем энергопотребления, а потому надеяться, что хватит обычного «тройника», не стоит.

Напольные электроприборы и стационарную электронику удобнее всего включать в розетки в плинтусах. Нижнее размещение позволяет существенно сэкономить место в квартире и минимизировать объем работ по штроблению стен для закладки скрытых кабель-каналов.

Таким образом, мы видим, что источники электричества в квартире могут размещаться в самых разных местах. Более того, единственно правильного варианта нет, и оптимальным выбором будет комбинация точек с высоким и низким размещением розеток.

Зачем нужны розетки, установленные у пола?

И все же, предметом обсуждения в нашей статье является именно плинтус с розетками. В жилищном строительстве такая конструкция получила распространение сравнительно недавно, и потому многие не принимают ее в расчет, планируя систему электроснабжения дома или квартиры.

Плинтусная розетка: типовая промышленная модификация

Как следует из названия, розетка в плинтусе применяется тогда, когда проводка проходит по кабель-каналу в техническом или декоративном пластиковом коробе:

  • Чаще всего данная технология используется при расширении сети электропроводки. Если вы делаете косметический ремонт в доме старой постройки, и не хотите вскрывать стены, то новые провода для бытовой техники, не предусмотренные предыдущей схемой электроснабжения, стоит проложить именно так.
  • Также прокладка проводки и размещение установочных коробок в плинтусах оправданы в ряде других случаев. Например, если перестановка мебели приводит к ситуации, когда для подключения бытовой техники и электроники необходимо тянуть кабель практически через всю квартиру.

Вариант установочной коробки

Отдельно стоит упомянуть и о телефонных и сетевых шнурах: для них встраивание розетки в плинтус является чуть ли не единственным приемлемым решением.

Преимущества и недостатки такого решения

Установка подрозетников на плинтуса имеет ряд плюсов:

  • Во-первых, как мы отметили выше, так можно проложить проводку в тех уголках квартиры, где ранее она не была предусмотрена.
  • Во-вторых, низкое размещение делает розетки практически незаметными, и потому является предпочтительным с точки зрения дизайна. Также следует отметить, что современная промышленность выпускает плинтусные подрозетники в самых разных формах и окрасках, а потому подобрать вариант, гармонирующий со стилем и цветовой гаммой помещения, можно практически всегда.

Внешний вид устройства гармонирует с дизайном помещения

В-третьих, при такой установке подключенные провода не свисают вдоль стены, а это обеспечивает значительно больший уровень безопасности.

Что касается минусов, то главным является риск попадания жидкости на контакты при влажной уборке. Выходом из ситуации является покупка и установка моделей, которые снабжаются специальными защитными шторками. Такие шторки надежно закрывают отверстия в розетке, и риск замыкания снижается до минимума.

Дизайнерский вариант

Существующие нормативы

Однако некоторые требования, обусловленные необходимостью обеспечения пожарной и электрической безопасности, все же есть. Относятся они, как правило, к размещению выключателей на безопасном расстоянии от иных коммуникаций. Согласно своду правил по проектированию жилых и общественных зданий:

  • выключатели следует располагать на высоте 1 метра от пола со стороны дверных ручек;
  • от пола до розетки должно быть выдержано расстояние в 1 метр, но конкретное место расположения не регламентируется.

ПУЭ предписывает соблюдать следующие рекомендации при проектировании электросети в квартире:

  • расположение выключателя аналогичное – 1 м от пола со стороны ручки двери;
  • при наличии отведенного переключателя на уровень комфортного управления выключатель может быть установлен под потолком;
  • при размещении розеток и выключателей на кухне следует отдалять их на расстояние не меньше 50 см от газопроводных коммуникаций и приборов;
  • в ванной, туалете и на кухне данные электрические устройства должны быть расположены на расстоянии не меньше 60 см как от пола, так и от сантехнического оборудования.

Уже на протяжении многих лет на территории нашей страны существует такое понятие, как евростандарт размещения электрических узлов. Считается, что по евростандарту розетки должны располагаться на высоте 30 см от пола, а выключатели — 90 см от пола. В действительности никакого стандарта не существует – это лишь условное обозначение. Определение «евро» такой способ разводки электроузлов получил во время распространения другого спорного определения – евроремонт. Отчасти, название евростандарту дали благодаря противопоставлению советским нормам. По советским стандартам выключатели размещались на уровне плеч или головы (примерно 160 см от пола), а розетки – на высоте 90-100 см.

Понравилась статья? Поделиться с друзьями:
Строй-Инвест
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
