Как починить напольный и настольный вентилятор своими руками?

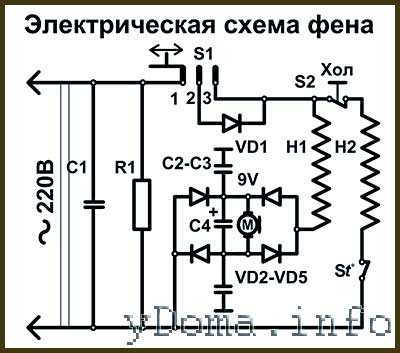

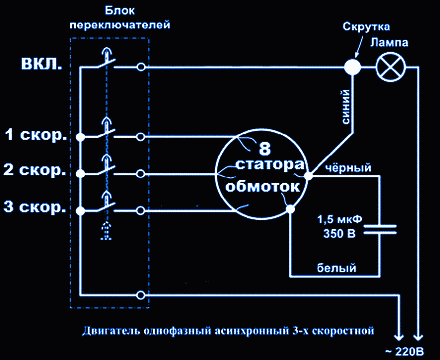

Электрическая схема фена

Большинство строительных фенов и для сушки волос имеют ниже приведенную электрическую схему. Питающее напряжение подается через вилку типа С6 с помощью гибкого шнура. Конденсатор С1 служит для подавления помех, излучающих щеточным узлом двигателя. Резистор R1 служит для разрядки конденсатора С1 после отключения вилки от розетки для исключения удара током человека при прикосновении к штырям вилки. В некоторых моделях элементы С1 и R1 не устанавливаются.

Управление режимами работы фена выполняется с помощью переключателя S1. В его положении, показанном на схеме, фен находится в выключенном состоянии.

При перемещении движка переключателя на один шаг вправо, его подвижный контакт замыкает выводы 1-2 и питающее напряжение через выпрямительный диод VD1 поступает через токоограничивающую спираль H1 на двигатель и нагревательную спираль H2. Диод обрезает половину синусоиды и таким образом снижает скорость вращения крыльчатки, и мощность нагрева спирали H2 наполовину.

При перемещении движка еще на один шаг, замыкаются контакты 1-2-3, на нагревательный элемент и двигатель подается все напряжение сети и фен работает на полную мощность.

Обычно в фенах устанавливают двигатели постоянного тока, рассчитанные на питающее напряжение 9-12 В. Для снижения напряжения служит спираль H1. Для преобразования переменного тока в постоянный служит диодный мост VD2-VD5. Электролитический конденсатор С4 сглаживает пульсации. Искрогасящие конденсаторы С2-С3 выполняют задачу гашения искр в щеточно-коллекторном узле двигателя и подавления радиопомех.

Кнопка S2 служит для возможности переключения работы фена в режим обдува холодным воздухом. При нажатии на нее спираль H2 перестает нагреваться.

Для защиты фена от перегрева, что может произойти из-за снижения оборотов крыльчатки в случае неисправности двигателя, служит элемент тепловой защиты St, который размыкает цепь подачи питающего напряжения на нагреватель H2 при превышении максимально допустимой температуры воздушного потока.

Поиск неисправностей вентилятора и способы их устранения

Для снижения себестоимости и достижения низкого уровня шума во время работы в электродвигателях вентиляторов устанавливают подшипники скольжения. В результате через пару лет эксплуатации смазка вырабатывается, и это является самой распространенной причиной поломок вентиляторов.

Таблица неисправностей вентиляторов и рекомендации по их ремонту
Внешнее проявление неисправности	Возможная причина неисправности	Поиск неисправности	Способ ремонта
Вентилтор через некоторое время после нормальной работы отключается и через время опять включается	Срабатывает самовосстанавливающийся термопредохранитель от перегрева обмоток	Проверить свободу вращения крыльчатки, разобрать вентилятор и осмотреть обмотки статора на предмет почернения	Смазать подшипники, перемотать обмотку
Вентилятор включается, но лопасти вращаются медленно	Загустела или выработалась смазка в подшипниках электродвигателя	При недостаточной смазке подшипников при работе вентилятор издает повышенный акустический шум и может появиться запах гари от перегрева обмоток электродвигателя	Необходимо разобрать вентилятор и смазать подшипники скольжения машинным маслом
Механический износ подшипников электродвигателя из-за отсутствия смазки. При этом зачастую наблюдается вибрация крыльчатки относительно центра вращения	Покачать крыльчатку относительно центра в стороны. Если люфт составляет более 0,5 мм, значит подшипник изношен	Заменить подшипник новым
Вентилятор не запускается, лопасти не вращаются	Шнур не вставлен в розетку	Проверить	Вставить вилку шнура в розетку
Нет напряжения в розетке	Проверить наличие напряжения в розетке с помощью исправного электроприбора	Подключить вентилятор к исправной розетке
Неисправен сетевой шнур	Проверить внешним осмотром вилку и шнур на наличие механических повреждений, проверить мультиметром целостность проводов шнура	При неисправности заменить сетевую вилку или шнур
Неисправен выключатель или переключатель скорости. Разрядилась батарейка в пульте управления	Необходимо вскрыть Вентилятор и прозвонить мультиметром выключатель. При включенном положении сопротивление между контактами включателя должно быть равно нулю	В случае неисправности выключателя его заменить. Если нет под рукой, то можно закоротить контакты выключателя, а выключать вентилятор вынимая вилку из розетки
Вентилятор при включении гудит и нагревается	Заклинило вал ротора из-за выработки или загустения смазки	Разобрать вентилятор, промыть растворителем и смазать подшипники
Вентилятор при включении гудит и нагревается	Обрыв пусковой обмотки или конденсатора.	Провернуть крыльчатку рукой, если завращается, значит заменить коденсатор или попробовать найти место обрыва пусковой обмотки
Обрыв обмоток ротора	Проверить внешним осмотром обмотки на наличие механических повреждений и локальных потемнений, проверить мультиметром целостность обмоток	Если обрыв обмотки внешним осмотром найти не удалось, то придется ее перематывать, что экономически нецелесообразно
Сработал термопредохранитель от перегрева электродвигателя по причине его неисправности	Проверить мультиметром целостность термопредохранителя. Его сопротивление должно быть равно нулю. Для проверки при отсутствии прибора можно его выводы временно закоротить	Если обнаружен обрыв термопредохранителя, то его заменить исправным. Если новый термопредохранитель опять перегорит при непродолжительной работе вентилятора, значит неисправен электродвигатель

Для надежной работы вентилятора рекомендуется перед каждым сезоном эксплуатации разбирать его и смазывать подшипники машинным маслом. Но это никто не делает, в их числе и я. Обычно смазкой занимаются, когда лопасти перестали вращаться или вентилятор стал сильно шуметь.

Лопасти кулера плохо вращаются

В случае, когда вентилятор не тянет и плохо гонит воздух, потребуется разобрать корпус, в котором находится мотор. Иногда тот факт, что не крутится пропеллер, может сигнализировать о недостаточности смазки в подшипнике скольжения, установленного в электродвигателе.

Разборка вентилятора происходит следующим образом.

1. Сначала требуется открутить защитную сетку (переднюю ее часть) и снять ее.

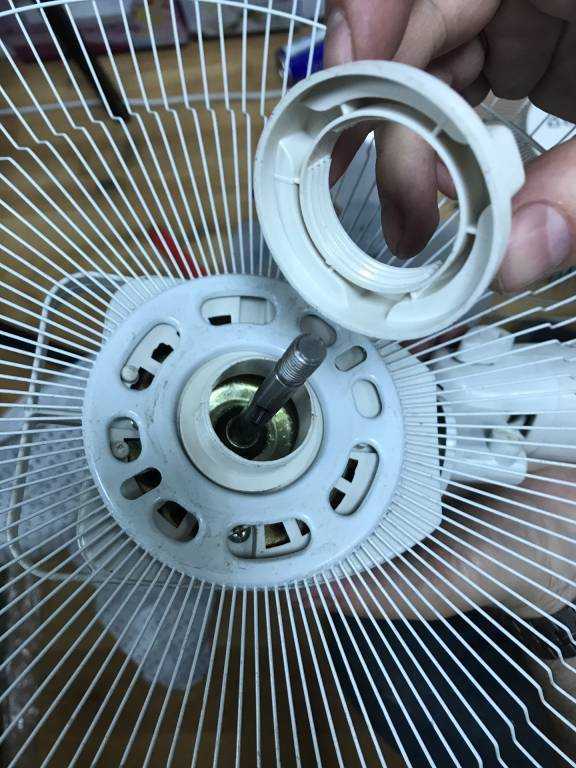

2. После сетки, отсоедините пропеллер. Он может быть прикручен к валу мотора гайкой с левой резьбой. То есть, чтобы открутить гайку, вращайте ее по часовой стрелке, а для ее закручивания – против часовой стрелки.
3. Снимите заднюю защитную сетку, открутив еще одну гайку.
4. Открутите весь крепеж, удерживающий кожух агрегата. Иногда в рукоятке для регулировки вращения корпуса находится еще один болтик. Если его не открутить, не получится снять кожух моторчика.
5. Теперь, кода двигатель открыт, следует капнуть несколько капель машинного масла (лучше использовать веретенное масло) на втулку (указано красной стрелкой) и провернуть вал несколько раз в разных направлениях, чтобы смазка впиталась внутрь.
6. После этой процедуры возобновляется легкое вращение вала. Соберите корпус мотора в обратном порядке.
7. Включите агрегат и проверьте силу потока воздуха.

Основные проблемы

Чтобы выявить первопричину неисправности, необходимо узнать, из каких частей состоит вентилятор. Вне зависимости от типа (напольный или настольный) прибор обладает совершенно одинаковым устройством. Разница заключается лишь в длине стойки.

Проблемы в работе вентилятора бывают разные, и у каждой из них есть свои причины и признаки.

Вентилятор не включается

Прибор может не включаться, но в этом случае важно обратить внимание, загорается лампочка или нет при попытке запуска аппарата. Если индикатор светится, а устройство не включается, значит, сломался блок с кнопками, который располагается на стойке вентилятора

Если лампочка на корпусе не включается, и прибор не издает звуков, возможно, в розетке отсутствует напряжение, или причина кроется в поломке шнура, вилки. При невозможности запуска бытового прибора и исключении вышеописанных причин, проблему стоит искать в электродвигателе.

Плохо вращаются лопасти

Лопасти могут медленно вращаться по нескольким причинам. Основная из них – нехватка смазочного материала в подшипниках скольжения. Иногда лопасти деформируются под высокими температурами от двигателя (когда прибор работает слишком долго, происходит перегревание). В этом случае лопасти цепляются за защитную сетку, поэтому обнаружить такую проблему просто и быстро.

Вентилятор не поворачивается в стороны

Проблема в кривошипе. Скорее всего, его крепежные винты ослабли, и надо всего лишь затянуть их. Если агрегат поворачивается, но «со скрипом», то есть, туго и с паузами, разберите корпус вентилятора и проверьте состояние и сцепление шестерен в редукторе. Убедитесь, что переключатель свободно перемещается вверх-вниз. Нужно будет вынуть вал и главную шестерню для того, чтобы смазать их. Собрать все смазанное обратно. При износе шестерен соберите вентилятор без редуктора – он будет работать в статичном положении. Но будет ведь.

Кулер гудит и не вращается

Многие люди ошибочно называют кулером вентилятор, но в действительности это охлаждающий прибор, который может и не иметь лопастей. Главное предназначение кулера – выведение нагретого воздуха из вентилятора. Иногда он гудит, но не вращается. Тут причин несколько:

• недостаток смазочного масла в подшипниках;
• поломка конденсатора;
• неисправность двигателя.

Вентилятор шумит и скрипит

Дело в деформации пропеллера или в ослаблении крепежа подшипника скольжения. Вспоминайте, может, вы вытаскивали его на солнце и забыли там или вообще роняли много и сильно. Отключите прибор от сети и начинайте его разбирать. Осмотрите защитную решетку на предмет деформации – возможно, лопасти при вращении касаются ее вдавленных частей. Выпрямить все изгибы можно руками. Снимите пропеллер, осмотрите и его лопасти – тема та же. В отличие от решетки выпрямить полиуретан руками не выйдет. Придется менять пропеллер. Если же там все ровно, проверьте крепеж подшипника – закрутите все болты.

Несмотря на некоторые внешние отличия различных моделей вентиляторов, принципы их устройства и ремонта одинаковы. Не грустите, если ваш вентилятор сломался, не спешите нести его на свалку и искать на чердаке бабушкино опахало – все не так сложно и чаще всего исправимо.

Другие неисправности

Что еще может произойти с напольным и настольным вентилятором:

1. Поломка конденсатора. В бытовых вентиляторах обычно используется сухой тип, изготовленный из пластмассы, которая легко деформируется из-за перегрева.
2. Неисправность электрического двигателя. Основной признак – прибор не запускается или выдает неестественные звуки.
3. Неполадки в блоке управления. Чаще всего причина кроется в червячной передаче и диффузоре.
4. Если есть переключатель скорости, то вентилятор может не работать по причине его неисправности. Причина – обрыв обмоток.
5. Редко выход из строя вентилятора заключается в роторе. Такое бывает на фоне перегрева мотора.

Вне зависимости от причины неисправности напольного и настольного вентилятора, проведите самостоятельную диагностику, которая позволит выявить участок и причину слома.

Не крутится кулер на процессоре, блоке питания или видеокарте

Если не крутится кулер на процессоре, на видеокарте и в блоке питания, то у вас могут быть две причины.

Первая причина, самая распространённая и не затратная, кулер перестал крутится потому что у него высохла смазка и после одной капли масла он будет вам служить верой и правдой.

Вторая причина, это вышедшей из строя кулер его можно проверить мультиметром в режим прозвонки, если он будет прозваниваться то значить кулер в рабочем состояние. Прозванивать нужно черный и красный провода.

Как работает кулер компьютера?

Почти все вентиляторы компьютерного охлаждения сконструированы вокруг сборки подшипников скольжения, хотя я столкнулся с некоторыми вентиляторами компьютерного охлаждения, которые используют узел шарикоподшипников. В этой статье я остановлюсь на сборке подшипников скольжения.

Узел подшипника скольжения состоит из вала (к которому прикреплена лопасть вентилятора), который вращается внутри неподвижного цилиндра. В этом случае цилиндр выполнен из пористого металла, пропитанного маслом. По мере того, как вал вращается, масло выталкивается из цилиндра, создавая пленку масла, по которой движется вал. Эта пленка масла предотвращает контакта металла об металл и тем самым устраняет трение и почти все шумы. Этот тип подшипникового узла подшипника показан на рисунке выше.

Узел подшипника скольжения состоит из вала, который вращается внутри неподвижного цилиндра.

В идеальном подшипниковом узле количество масла в подшипнике является правильным количеством и остается постоянным на протяжении всего срока службы вентилятора. Однако, если сборка не запечатана должным образом, часть масла может со временем высохнуть. Когда это произойдет, вращающийся вал войдет в непосредственный контакт с неподвижным цилиндром, который создает звук соскабливания или шлифования.

В дополнение к шуму, повышенное трение приведет к вращению вентилятора медленнее, что, в свою очередь, уменьшит поток воздуха. Если воздушный поток будет уменьшен, система будет работать более горячая, чем должна, что подвергает определенные компоненты риску сбоя. Пополнение запаса масла в узле подшипника скольжения изменит это условие.

Как смазать кулер видеокарты и процессора

Для смазывания кулера видеокарты нужно предварительно снять видеокарту на ней будет находится кулер с радиатором, желательно если вы давно не меняли термопасту снимать кулер вместе с радиатором и заодно поменять термопасту,

Поломка переключателя скорости

Поломка переключателя скорости часто сопровождается повышенной шумливостью устройства. В этой ситуации ремонт следует начинать с осмотра регулятора. Располагается данный элемент возле блока управления. Для того чтобы до него добраться, нужно просто скрутить заднюю защитную крышку.

После этого появится возможность снять контактную колодку, которая перегораживает блок управления. Прижимную планку в этой ситуации можно не трогать. Однако в зависимости от конструктивных особенностей модели план ремонта может немного меняться. После снятия блока управления осматривается непосредственно регулятор.

Бывает, что проблема заключается в отсоединении проводника. В таком случае задачу можно решить с помощью Однако переключатель скорости также может сгореть, и тогда его придется заменить. Заказать указанный компонент вентилятора можно через сервисный центр. Также всегда есть возможность обратиться за помощью в мастерские.

Глобальное потепление нашей планеты заставляет искать источники охлаждения и вентилирования помещений в летний период времени. Покупка кондиционера полностью решает эту проблему, но, к сожалению, большая часть нашего населения не может оснастить кондиционерами свои дачи и подсобные помещения.

В таком случае ставят обычный вентилятор, который имеет свойства ломаться в самый неподходящий момент. Для того что бы знать как отремонтировать вентилятор необязательно заканчивать специализированное учебное заведение, достаточно знать его устройство и принцип работы.

Ремонт вентилятора вполне возможно сделать своими руками, главное найти причину. Перечень возможных неисправностей вентилятора и способы их устранения вы сможете прочитать ниже. Настоятельно рекомендую, прежде чем приступать к ремонту, обязательно отключите вентилятор от сети, тем самым обезопасив себя и своих близких.

Неисправности вентилятора

1. Вентилятор сыпет искрами с него идет дым и возник запах паленой пластмассы.

Ваших знаний о том, как отремонтировать вентилятор здесь недостаточно, судя по всему, накрылся электродвигатель , и ремонтировать его нецелесообразно. Новый электродвигатель на вентилятор стоит же столько же сколько и новый вентилятор.

2. При включении вентилятор не придает признаки жизни и не горит сетевая лампочка.

Прежде всего, с помощью другого электроприбора проверьте саму розетку. Если с розеткой все в порядке приступаем к ремонту вентилятора. Первый этап это проверка питающего шнура. Взяв инструкцию по сборке (она идет в комплекте) начинаем разбирать вентилятор. При отсутствии инструкции включаем логику и разбираем вентилятор исходя из своих соображений. Если вы не знаете, как разобрать вентилятор то плюньте и вызовите мастера, так как вы не прошли первоначальный этап.

С помощью индикаторной отвертки или контрольной лампы проверяем, доходит ли ток до первого соединения на вентиляторе. Если нет, то меняем шнур или вилку.

3. На вентиляторе горит лампочка, но ничего не происходит.

Судя по всему, причина в блоке с кнопками или в регуляторе скорости вращения лопастей. Для проверки нам понадобиться тестер или простейшая прозвонка. Все кнопки работают по принципу обычного выключателя. Проверяем ВХОД кнопки и ВЫХОД. С регулятором дело посложней, тут необходимо поставить его на максимальную скорость и опять же проверить вход и выход. Отремонтировать саму кнопку у вас, скорее всего не получится но в ваших силах соединить её напрямую и вентилятор заработает. Это конечно не выход, но на даче выбирать не приходиться.

4. При включении вентилятор гудит, но не вращается или гудит и его лопасти еле вращаются.

Вероятнее всего, что ваш вентилятор забился и его надо почистить, для этого разбираем его полностью и делаем визуальный осмотр двигающихся частей. Если все чисто, то тут виновата обмотка электродвигателя и как писалось выше ваших знаний по

При поломке бытового вентилятора, как настольного, так и напольного, не спешите сразу везти его в ремонт, а тем более выбрасывать. Скорее всего, возникла простая неполадка, и ремонт вентилятора вы сможете произвести самостоятельно.

Бытовой вентилятор не отличается сложностью конструкции, и принцип его устройства можно увидеть на рисунке ниже.

Если внимательно посмотреть на рисунок, то становится понятно, что выйти из строя в аппарате могут электродвигатель, редуктор, кривошип, переключатель скорости вращения и пропеллер, создающий поток воздуха.

Итак, основные неисправности, которые вы можете наблюдать у приобретенного вами кулера:

• агрегат не включается, сетевая лампочка не горит;
• аппарат не работает, но лампочка горит;
• лопасти кулера плохо вращаются;
• агрегат не поворачивается в стороны;
• кулер издает гудение и не вращается.

Неисправность термопредохранительного реле

Сняв подшипник, вы добираетесь до самих обмоток. Среди пучка проводов питания, идущих от переключателя, ищите специальное термореле.

Очень часто движок перестает работать после его перегорания. Данное реле должно срабатывать и размыкать цепь, при температуре обмоток в 135-145 градусов.

После остывания, реле вновь замыкается и вентилятор запускается. Так вот, иногда оно перегорает полностью и фактически играет роль предохранителя.

Если ваш вентилятор стал часто отключаться и самостоятельно запускаться вновь, виновата именно эта защита. Знайте, что просто так она не срабатывает. Это означает, что у вас либо подклинивает вал, либо приходит конец обмоткам и они перегреваются.

Перегрев обмоток может быть связан с разрушением маленькой крыльчатки, которая стоит на валу внутри самого двигателя. Она призвана обдувать и снижать температуру витков.

В самых дешевых моделях термодатчик-реле не ставят, в них все подключено напрямую. Исходя из этого, если ваш «термопредохранитель» сгорел, его можно конечно зашунтировать и запустить ветродуй. Но при этом вы останетесь без защиты от пожара.

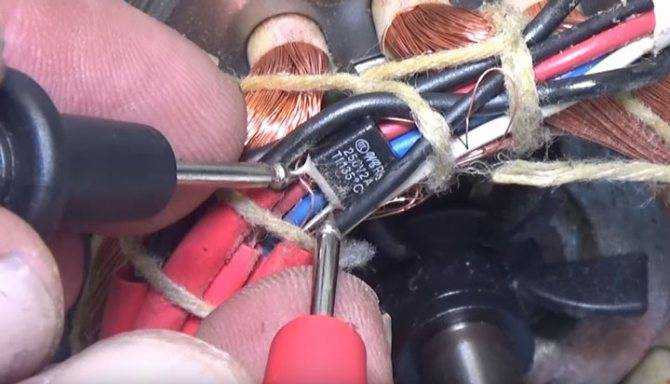

Это реле также проверяется тестером.

Между его лапками должна быть цепь в режиме прозвонки.

Как проверить обмотки вентилятора

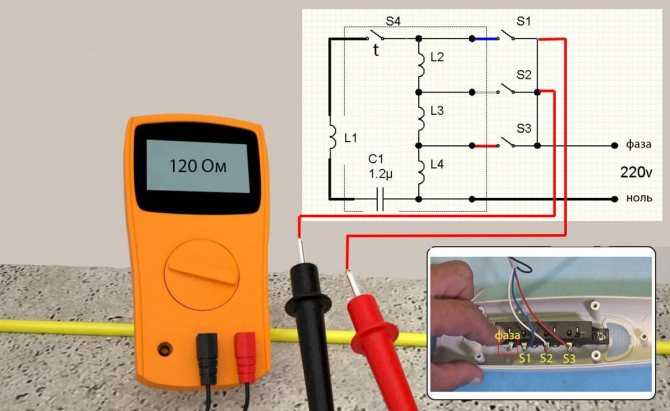

На мультиметре выставляете сопротивление в 2000 Ом. Далее, чтобы не выкусывать нигде провода, в месте подключения конденсатора, зачищаете немного изоляцию.

Ищите общую точку цепи, как на схеме внизу.

Найдя ее, вызваниваете сопротивление обмотки. Для этого поочередно касаетесь вторым щупом контактов на переключателе.

Примерные значения сопротивления обмоток вентилятора могут быть следующими:

Конечно у разных моделей они могут немного отличаться, но самое главное, чтобы не было обрыва или КЗ. Замеры могут показать как несколько сотен Ом, так и чуть больше 1кОм.

Все зависит от мощности вентилятора и сечения провода.

Сопротивление между выводами обмоток будут уже поменьше — 100-200 Ом.

Еще проверяется конденсаторная обмотка и суммарное сопротивление всех обмоток вместе взятых.

Вот самое грамотное и полное видео по проверке работоспособности обмоток вентилятора мультиметром.

Если проверка целостности обмоток также не выявила отклонений и дефектов, идете дальше. Для этого полностью разбираете вентилятор, что называется по косточкам.

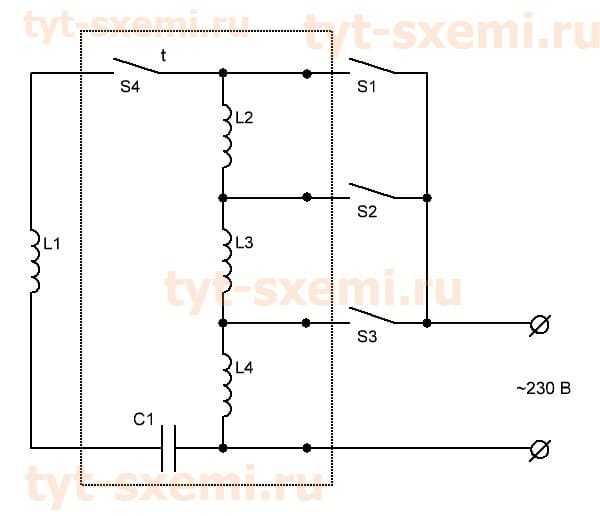

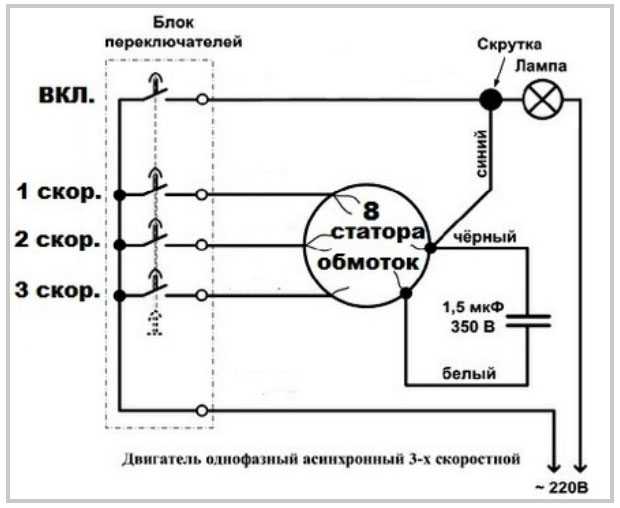

Метод регулирования скорости двигателя напольного вентилятора

Ничего не сказано о способе регулирования скорости, неудивительно. В рассмотренной модели на катушки приходит четыре провода, один поставляет штекер. Три других входят в обмотку через тканевые кембрики. Что находится внутри доподлинно неизвестно. Выбор невелик, двигатель асинхронного типа с изолированным ротором управляется двумя способами:

1. Изменение амплитуды напряжения.
2. Коммутация обмоток с неодинаковым количеством витков.

Инверторное управление в расчет не берем, в данном случае просто негде уместиться такой сложной схеме. Остается регулирование амплитуды напряжения. На каждом из проводов сидит неодинаковое количество витков. Выйдет из строя одна скорость (две), кембрики придется резать, следовательно, станет очевидной и электрическая схема двигателя. Усидчивый мастер намотает новую катушку, ленивый возьмет с клиента деньги на покупку нового двигателя (старый пустит на цветмет).

Косвенно число витков узнают через соотношения сопротивлений между выводами каждой скорости. Тестер использует постоянное напряжение для измерения величины, поэтому индуктивная часть импеданса выбрасывается из рассмотрения. Число витков прямо пропорционально омическому сопротивлению участка обмотки.

https://youtube.com/watch?v=HIRReK891qI

Конструкция напольного вентилятора

Напольный вентилятор — это устройство, которое используется для создания потоков воздуха для охлаждения температуры помещения. Конструкция включает в себя следующие основные элементы:

1. Корпус — основная часть, в которую устанавливаются лопасти, мотор и другие компоненты. Он может быть выполнен из различных материалов, например, пластик, металл или дерево.
2. Лопасти — эти элементы создают поток воздуха и размещаются на оси двигателя.
3. Мотор — компонент, отвечающий за вращение лопастей и, следовательно, создание охлажденного потока воздуха. Он может быть различной мощности и скоростью вращения в зависимости от типа вентилятора.
4. Переключатель скоростей — элемент, позволяющий пользователю выбирать скорость вращения лопастей. Обычно находится на корпусе и имеет различные настройки.
5. Ножки — часть конструкции, которая позволяет оборудованию стоять на полу. Ножки изготавливаются из пластика, металла или других материалов.
6. Решетка — элемент, защищающий пользователей от контакта с лопастями.
7. Кабель питания — соединяет прибор с источником питания. Провод бывает различной длины и может иметь разные типы разъемов.

Устройство напольного вентилятора

Это общая конструкция вентилятора, хотя в зависимости от производителя и модели она иногда может отличаться.

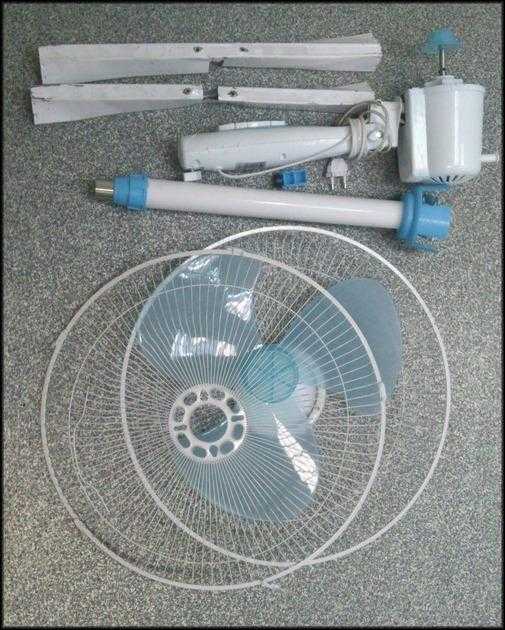

Напольный вентилятор в разобранном виде

Напольный вентилятор не крутится

Наиболее часто встречающейся проблемой, является засохшая смазка или ее недостаток. Вентилятор начинает подклинивать, терять обороты и как следствие, увеличивается нагрузка на двигатель. Ветродуй уже не работает в полную силу.

Движок намотанный тоненькой проволокой в 0,2мм начинает греться и постепенно выгорают обмотки.

Как выявляется подобный дефект? В этом случае вентилятор перестает вращаться. Он гудит, но крыльчатка не крутится.

А еще бывает, что он запускается только на 3-й скорости, а на первые две вовсе не реагирует. Ему просто не хватает мощи, чтобы провернуть вал.

Дабы его завести, приходится как на старых самолетах, в наглую раскручивать лопасти.

Кстати, такой же симптом может быть и при повреждении пускового конденсатора. Как же без приборов узнать, какая причина виновата в поломке?

Для этого нужно хотя бы добраться до вала двигателя, сняв защитный кожух и лопасти. Если вал от руки будет вращаться с большим трудом, то вините грязь и засохшую смазку.

А если он крутиться легко и у него есть инерция, то скорее всего накрылся кондер. Симптом — включили вентилятор в розетку, а он не крутится. При этом прокручиваете в наглую мотор и он запускается.

Если рукой при работе придержать лопасти вентилятора, он опять может остановиться. Проверяется конденсатор мультиметром, если у него есть соответствующая шкала замера емкости.

Для замены подбирайте новый кондер по таким же параметрам, какие указаны на корпусе старого.

Кстати, еще не до конца высохший конденсатор, также влияет на обороты. Если вы заметили, что они у вас упали и вентилятор стал крутиться медленнее, это звоночек для его проверки.

Проблема тугого вращения решается новой смазкой подшипников. Здесь используются, так называемые подшипники скольжения. Кто-то называет их втулками.

Применять шарики в таких конструкциях дороговато, да и гремят со временем они будь здоров. Для ремонта вовсе не обязательно разбирать весь двигатель целиком. Достаточно открутить несколько винтиков и брызнуть в нужные места универсальным аэрозолем WD40.

Устройство типичного напольного вентилятора

На повестке ремонт напольного вентилятора своими руками! Начать следует малым: у простейших вентиляторов отсутствует клемма заземления. Прибор не обладает степенью электробезопасности. Устройство напольного вентилятора включает корпус, изготовленный из пластмассы. Внутрь попадет вода – ожидайте хорошей встряски. Напольный вентилятор указанной разновидности нельзя использовать поблизости от воды. Начиная аквариумом с рыбками, заканчивая цветочной вазой. Особо опасен, где проживают маленькие дети. Упадет штуковина, чадо догадается налить внутрь молока… Выводы делайте сами:

• конструкция неустойчивая;
• основание легко ломается, гнется;
• защиты от удара током отсутствует.

При падении напольного вентилятора с высокой степенью вероятности ничего не случится. Погрузимся внутрь конструкции. Оставим пока в стороне особенности регулирования скорости двигателя и кнопки. Поговорим про редуктор. Краснодарский напольный вентилятор несет один асинхронный конденсаторный двигатель. Передняя сторона вала через штифт, гайку с левой резьбой соединена с лопастями, задняя выходит на редуктор, образованный двумя шестерням, одна двойная.

Вал снабжен резьбой, цепляющей, вращаясь, зубчики большого колеса. Момент передается малому колесу, приводящему в движение маховик. Шестерня кривошипно-шатунного механизма диаметром в руку, поэтому вращение уступает скоростью исходному вала асинхронного двигателя.

1. Лопасти крутятся на полной скорости вращения мотора.
2. Кривошипно-шатунный механизм, благодаря редуктору, движется медленнее.

Через карданную передачу кривошип зацеплен за ножку, корпус двигателя насажен на ось. При вращении вала асинхронного двигателя лопасти двигаются плавно в одну-другую сторону. Однако можно остановить процесс. У двойной шестерни валок крепится к большей шестерне двумя шариками с пружинкой, вставленными в сквозное отверстие. Если потянуть ручку регулятора, непосредственно соединенную с осью, защелка соскальзывает вверх. Теряется связь меж шестерней, валом, вращение прекращается. Механизм реализует защиту от падения: по внутреннему посадочному отверстию приводной шестерни нарезано шесть желобков. Умещаются шарики. Положений получается шесть, взаимный переход сопровождается щелчком, ось проворачивается относительно шестерни, шарики бьют по стенкам, соскальзывая в желобки.

Полагаем, режим невыгоден напольному вентилятору, не выключить прибор, термопредохранитель мотора непременно сломается. Редуктор крепится тремя болтами к двигателю, прорезан парой смазочных отверстий, через которые можно сдобрить пластиковые шестерни. Касается приводной, вращающейся со скоростью асинхронного двигателя.

Головная боль, как починить напольный вентилятор и собрать. Видим расклад: неверно задано взаимное положение редуктора, ножки через передачу, головка напольного вентилятора будет двигаться несимметрично относительно фронтальной плоскости. Может раздражать. Присоедините редуктор, проверьте изделие, подключив питание

Осторожно, чтобы не ударило током, попробуйте визуально определить правильность выполненной сборки

Ремонт вентилятора своими руками

Признаками неисправности механической

части вентилятора являются:

• посторонние шумы при работе;
• снижение скорости вращения, при этом вращение вала выключенного прибора рукой происходит с усилием;
• полная остановка , при которой вращение вала вентилятора рукой невозможно или требует значительных усилий.

К электрическим

неисправностям относятся:

• срабатывание защитных устройств (автоматических выключателей) при включении вентилятора;
• запахи горелой или перегретой изоляции при работе;
• снижение скорости вращения при свободном вращении вала выключенного прибора;
• перебои в работе при изменении режимов.

Несвоевременно устраненные механические неисправности прогрессируют в развитии и приводят к возникновению электротехнических проблем. Длительная работа вентилятора с заклиниванием на валу приводит к перегреву и выходу из строя обмоток электродвигателя. Разболтанный подшипник позволяет валу двигателя совершать перемещения в радиальном направлении, которые приводят к повреждению обмоток статора.

Поэтому при обнаружении признаков неисправности нужно незамедлительно заняться ее устранением.

Как разобрать вентилятор — инструкция с фото

Как же добраться до втулок, не снимая движок? Для начала, откручиваете центральный винт на задней стенке защитного кожуха.

Еще один саморез прячется в регулировочной кнопке-рычаге для поворота или стопора головы вентилятора.

После этого, задняя крышка легко снимается со своего места. Что находится под ней? Здесь вы можете увидеть редуктор поворотного механизма, который придает вращение всей голове.

Снизу к нему подходит специальная тяга.

Сверху закреплен пусковой конденсатор движка.

Кстати, имейте в виду, что в разных моделях его может там и не быть. В этом случае, ищите его возле кнопок переключения скоростей.

Чтобы получить доступ к подшипнику двигателя, вам потребуется снять редуктор. Крепится он на трех винтиках, а снизу подпирается тягой.

Скручиваете винты и отсоединяете тягу. После этого редуктор снимается с вала и вы получаете доступ к задней втулке.

Больше ничего раскручивать и разбирать не нужно. Остальное за вас сделает вэдэшка.

Одеваете на баллончик WD40 узкую направляющую трубочку и несколько раз пшыкаете в зазор между валом и подшипником.

После разбрызгивания WD40, рукой проворачиваете вал в разные стороны и немного двигаете его вперед-назад.

Лишняя загустевшая смазка, посторонний мусор и пыль будут постепенно выходить наружу. Эти излишки грязи легко удаляются ватными палочками.

Если у вас есть густая смазка по типу циатим или литол, желательно нанести ее на червяк редуктора. После этих чистящих процедур, капаете на подшипник с внешней стороны несколько капель масла для швейных машинок.

Только не нужно наносить ее через чур много. Иначе она в последствие растекается по всем местам и на нее налипает пыль, обратно превращаясь в грязь. В итоге вы опять получите клин и проблему с вращением вентилятора.

Возле втулок в отдельных моделях ставят войлочные шайбы. Они пропитываются маслом и при нагреве, масло стекает на вал, смазывая его.

Собирается все в обратной последовательности. Тяга — три винта редуктора — внешняя крышка.

Кстати, если через чур затянуть центральный саморез на задней крышке, а это именно саморез, а не винт, он может пройти сквозь пластмассу поворотного редуктора и упереться в вал.

У вас опять будут проблемы с оборотами и заклиниванием. Порой причина поломки бывает банальна и непредсказуема.

С задним подшипником разобрались, далее переходите к передней части вентилятора. Здесь по центру стоит защитный колпачок.

Он откручивается, внимание — по часовой стрелке, так как резьба здесь левая. Скидываете его и снимаете пропеллер с вала

Вы получаете доступ уже к переднему подшипнику скольжения

Скидываете его и снимаете пропеллер с вала. Вы получаете доступ уже к переднему подшипнику скольжения.

Принцип здесь тот же самый. Сначала выдавливаете и размягчаете старую смазку и грязь вэдэшкой, а потом наносите новую.

После этого одеваете пропеллер обратно и закрываете крышечку. Закончив ремонт, включаете вентилятор на повышенных оборотах, и дав ему поработать так несколько минут, переключаете на ту скорость, которая требуется.
