Зачем нужна шиберная заслонка для дымохода

Технические характеристики

Конструкция шиберов полностью зависит от места их установки, температуры воздушных масс и формы воздуховодов. Все задвижки имеют абсолютно гладкую поверхность, что продиктовано работой в условиях перепадов температур и необходимостью регулярной очистки. Кроме того, заслонка должна иметь перфорацию либо быть оборудована щелевым отверстием. Это не позволит полностью закрыть приток свежего воздуха в помещение и обеспечит сохранение благоприятного микроклимата.

Шиберы бывают выдвижными и поворотными. Первые используются в вентсистемах с принудительной циркуляцией воздушных потоков, и представляют собой прямые задвижки, выполненные из стали. Их устанавливают перпендикулярно направлению движения потока. Такая конструкция позволяет контролировать объём прохождения воздуха и, при необходимости, изменять его.

Поворотные модели, именуемые дроссельными заслонками, могут устанавливаться на вентиляции с естественной тягой. Модели представлены в виде закреплённой на оси пластины, и приводятся в действие при помощи поворотной ручки. Ручка, в свою очередь, закрепляется на пластине посредством болта и гайки-барашка, и открывает задвижку на 10 градусов при каждом повороте. Все детали клапана изготавливаются из оцинкованной стали, и при необходимости дополнительно окрашиваются.

В приточно-вытяжных системах установка шиберов производится в разрыв воздуховода перед вентилятором. Такое расположение заслонки не позволяет электродвигателю вентилятора перегреваться: при запуске вентилятора заслонку закрывают, а после того, как количество оборотов достигнет рабочих параметров – открывают. В данном случае шибер выступает в роли пусковой заслонки, что увеличивает эффективность работы вентилятора и продлевает срок его службы.

Принцип работы шиберного механизма

Механизм включает в себя:

• тело,
• ползунок,
• распорка,
• уплотнительные элементы,
• узел сальникового уплотнения.

Усилие, с помощью которого управляется движение затвора, передается с помощью штока.

Герметичность обеспечивается за счет плотного прижатия затворного элемента к уплотнительным элементам под действием давления движущейся среды. Конструкция затвора может включать выдвижной или невыдвижной шток. Фиксированный шток обычно используется для установки в ограниченном пространстве.

Корпус

Корпуса задвижек могут иметь цилиндрическую или прямоугольную форму. Они могут быть цельнометаллическими или сборными (например, сварными). Корпуса могут быть оснащены съемной нижней крышкой и проходным клапаном. Корпуса изготовлены из высокопрочного чугуна, цветного металла или легированной стали.

Материал, из которого изготовлена задвижка, напрямую влияет на ее устойчивость к агрессивным средам. Таким образом, чугунные детали менее устойчивы к:

• дизель,
• моторное масло,
• бензин,
• индустриальное масло.

Для снижения цены задвижки и повышения ее устойчивости к агрессивной среде используются комбинированные задвижки — корпус изготавливается из чугуна, а затвор — из легированной стали. Если чугун подвергается воздействию агрессивной среды, его покрывают эпоксидной смолой в целях ухода. Для агрессивных сред используются задвижки с корпусами из высокопрочного ПВХ.

Нож

Может быть изготовлен из толстого листового проката с уплотнением

параллельные элементы. Ножевой элемент имеет отверстие, полученное путем сверления. Диаметр отверстия должен быть равен диаметру патрубка, к которому крепится затвор.

Затворный элемент может иметь заостренный край, который может проходить под углом к закрываемому проему или закрывать его прямо. Это позволяет разделить затворный элемент

• в тип ножа
• и гильотину.

Заостренный ножевой элемент позволяет легко закрывать отверстия, через которые проходят вязкие или твердые среды. Степень заточки определяет возможность максимально быстро закрыть отверстие в трубе.

Ножи изготовлены из высокопрочной легированной стали. Нож полируется для обеспечения максимально легкого скольжения по уплотнительным элементам и максимально плотного контакта с краем уплотнения или трубопровода. Высококачественная полировка предотвращает залипание или заклинивание при уплотнении сред с большим количеством твердых частиц.

Уплотнители

Можно использовать два типа уплотнений: металлические уплотнения и уплотнения из синтетических компонентов.

1. В нефтехимической промышленности нитриловый каучук используется в качестве уплотнительного материала.
2. При работе с маслами и топливом при низких температурах хорошо работают уплотнения из резиновых смесей и уплотнения CKN.
3. Уплотнения на основе силикона широко используются в фармацевтической и пищевой промышленности.

Уплотнение обеспечивает плотное прилегание к верхней части устройства. Его упаковка состоит из хлопкового волокна, синтетических полимеров, графитосодержащего материала.

Типы соединения с трубопроводами

Устройства монтируются на трубопроводах с помощью:

• фланцевый,
• фланцевый,
• Сварные соединения.

В случае соединения фланец-фланец или фланец-фланец герметичность патрубка усиливается специальными прокладками.

Рекомендации по монтажу

Если дымоход выполнен из кирпича, его рекомендуется располагать не выше 1 метра относительно поверхности печи. Ставится этот элемент в ходе выполнения кладки, чтобы правильно вмуровать его рамку в дымоход. В этом случае снаружи остается небольшая часть от шиберного узла.

Процесс его установки в данном случае следующий:

1. Начинается работа с выкладывания дымохода – первые 6–8 рядов.
2. Далее, верхний слой кирпича покрывается небольшим слоем кладочного раствора.
3. После на нем размещается рамка (при необходимости на ней заранее выпиливаются пазы, направленные параллельно в зависимости от толщины изделия).
4. Рамка должна встать ровно, не перекрывая дымохода.
5. На раму накладывается слой рабочего раствора, кладка продолжается по первоначальной схеме.

Шибер устанавливается одновременно с установкой системы отопления На завершающем этапе остается заделать при помощи того же рабочего раствора на основе цемента оставшиеся в дымоходе щели, чтобы не нарушать тягу и не допускать попадания в помещение потоков угарного газа.

Критерии выбора

Для того чтобы правильно выбрать задвижку на трубу дымохода для конкретных условий применения, необходимо учесть следующий ряд параметров:

Условия применения. Не рекомендуется оснащать печку для бани поворотной разновидностью заслонки.

Для оснащения печки в бане идеально подходит задвижной шибер Источник parma.center

• Периодичность эксплуатации. Для печек, эксплуатируемых периодически или сезонно, лучше устанавливать выдвижную задвижку. В случае выбора дроссельном модели дымоход выше пластинки будет постоянно сыреть, так как в закрытом виде она все равно пропускает сырой воздух, а ниже нее во время протопки будет скапливаться большое количество сажи.
• Тип оборудования. Для оснащения систем отвода продуктов сжигания топлива для газовых отопительных котлов рекомендуется использовать дроссельную заслонку. Так как конструкция идеально соответствует техническим условиям, согласно которым сечение канала не должно перекрываться более, чем на 40%.

Кроме того, при выборе заслонки необходимо убедиться, что по габаритам она точно соответствует площади сечения дымоходного канала, в который будет вмонтирована.

Габариты шибера должны точно совпадать с диаметром трубы Источник parmaster.ru

Установка своими руками

Установка шибера своими руками не вызовет особых сложностей. Выделяют три основных варианта монтажа:

• в прямой дымоход, расположенный прямо над топкой печи. Такой вариант стоит выбирать, если установка планируется на камин или печку с летним ходом. Заслонка должна располагаться на расстоянии не менее 1 метра от топочной камеры. Такой вариант установки обеспечивает простоту эксплуатации и дальнейшего обслуживания;
• труба в трубе — это вариант, когда задвижка встраивается в дымоотводящий канал без использования дополнительных крепежей;
• встраивание в вентиляционную систему. Такой способ помогает предупредить перегрев моторчика вентилятора и выход его из строя.

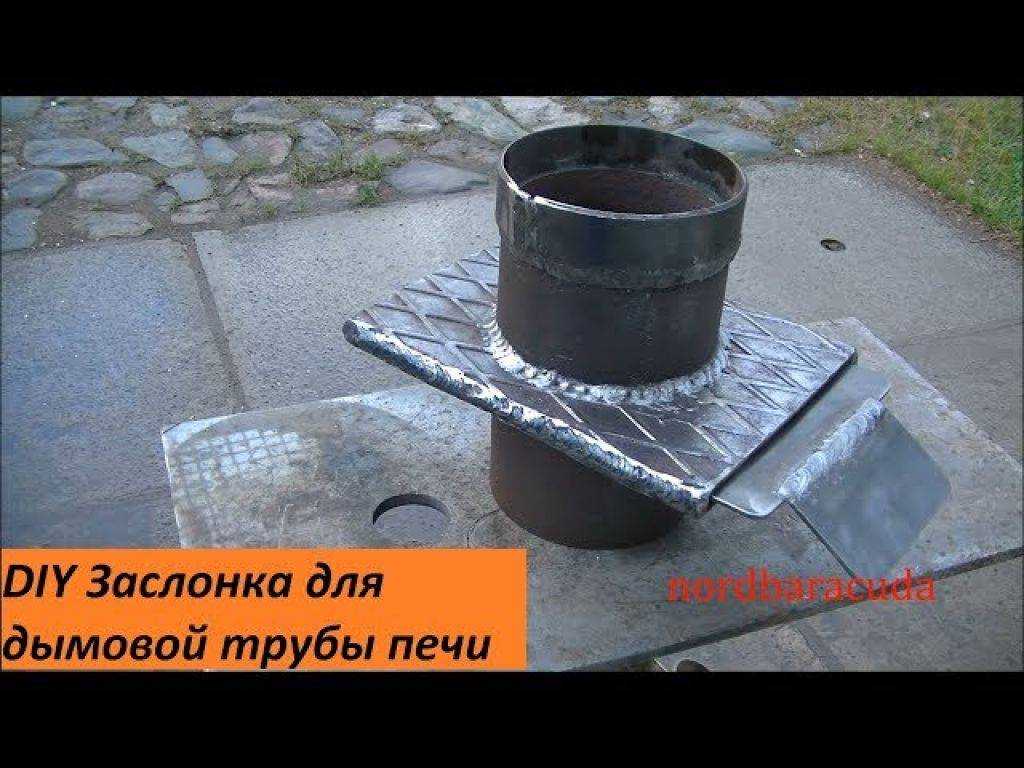

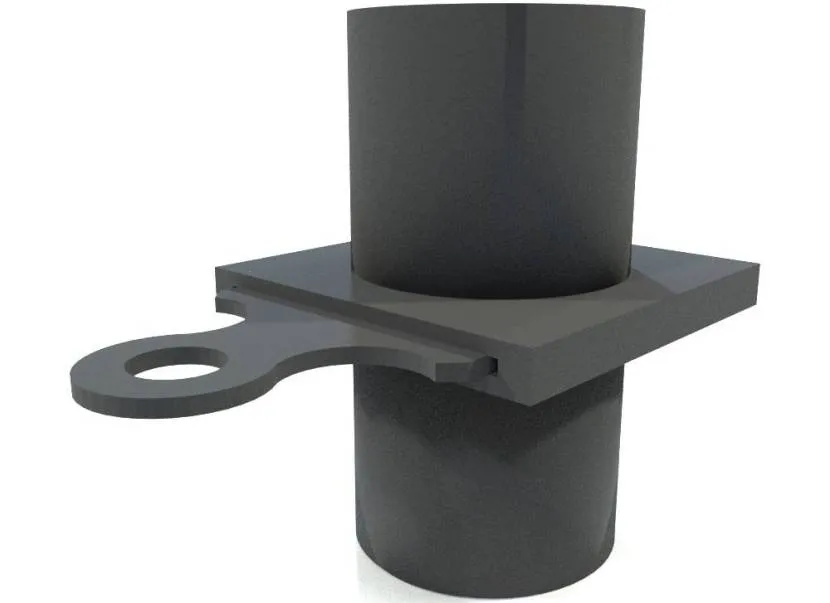

Выдвижная шиберная заслонка своими руками

Устройство регулировки тяги можно не только приобрести в магазине, но и сделать самостоятельно. Конечно, проще всего изготовить выдвижной тип. Из инструментов понадобится сварочный инвертор и болгарка. Главное — точно выполнить все замеры и раскроить изделие. В случае ошибки задвижку может заклинить в рамке из-за высокой температуры или она будет работать неэффективно (останется зазор). (Читайте статью на тему «Дефлектор на дымоход своими руками: для чего нужен, как установить»)Выдвижная заслонка имеет простую конструкцию — рамка в форме буквы П и стальная пластинка. Как сделать:

1. Тщательно измерить параметры внутреннего рабочего сечения дымохода.
2. Выкроить из стального листа (2-5 мм) пластину по полученным размерам.
3. Выполнить загиб с одной стороны (ширина 20-30 мм) для удобства регулировки.
4. Все края зашлифовать с уменьшением их на пару миллиметров.
5. Сделать рамку. Для кирпичной трубы — стальной пруток (d около 6 мм). Пруток просто сгибают в форме буквы П (по параметрам пластины). Для стального дымоотводящего канала используют полоски стали (достаточно 4-5 мм). Зазоры при формировании угловых соединений сваривают.
6. Если дымоотводящий канал имеет круглую форму — из двух одинаковых листов металла (2 мм каждый) вырезают круги, равные внутреннему диаметру канала. Отдельно вырезать заслонку. Листы с отверстиями соединяют точечной сваркой — отверстия должны совпадать, между листами должен быть зазор (3-6 мм). В зазор и вставляется задвижка, а вся конструкция монтируется на канал.

Изготовление поворотного шибера

Что понадобится:

• стальной уголок 30х30;
• листовая сталь 1-2 мм;
• проволока стальная 8 мм.

Первое — выполнить тщательные замеры внутреннего рабочего сечения канала. Далее по ним варят рамку из стального уголка. Далее:

1. Выбирают одну сторону рамки (любую) и высверливают отверстие d=8 мм. Здесь будет крепиться поворотная направляющая.
2. Продублировать отверстие на противоположной стороне рамы.
3. Из листа стали выкроить пластину, равную внутренним размерам готовой рамы.
4. Формирование поворотной направляющей из проволоки. Ее длина должна быть на 7 см больше длины рамы. Один конец должен быть с резьбой — ее можно нарезать плашкой.
5. Поворотную ось вставить в отверстия на раме, зафиксировать гайкой с резьбового конца.
6. Отшлифовать срезы на пластине, вставить в готовую рамку.
7. Ось фиксируется сваркой ровно по центру.
8. На свободном конце поворотной оси делают удобную ручку.

Особенности монтажа

Выделим некоторые особенности установки шиберной задвижки:

установка на кирпичную трубу еще на этапе кладки — рамка должна находиться на 8-10 ряду кладки от ее начала;
рамка должна устанавливаться по уровню. Ее края не должны перекашиваться и перекрывать канал;
установка на нержавеющий дымоход — оптимальный вариант «труба в трубе»

Но здесь очень важно подобрать правильный размер, чтобы внутренняя часть без проблем установилась во внешнюю;
шиберная задвижка всегда устанавливается на участке дымохода без утепления;
высота от топочной камеры до шиберной задвижки не должна превышать 100 см (металлический дымоотвод);
расстояние от пола до шиберной задвижки в кирпичных каналах — не более 200 см;
края пластины должны быть хорошо отполированы — в рамке она должна двигаться без усилия.

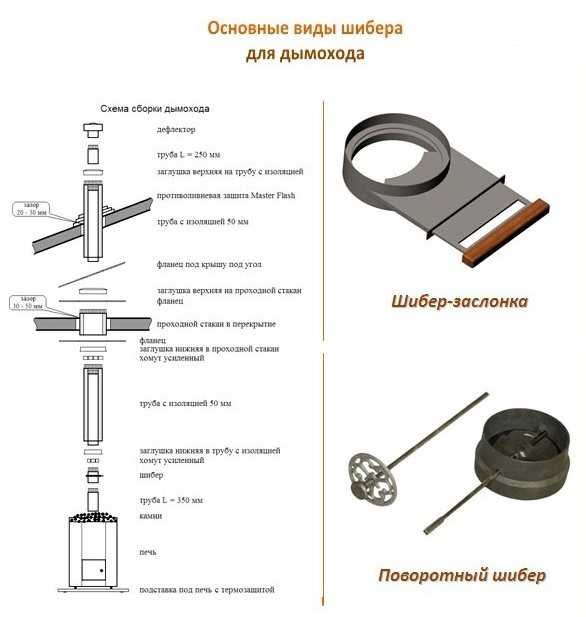

Разновидности

Доступные сегодня на рынке печные задвижки классифицируются по двум признакам:

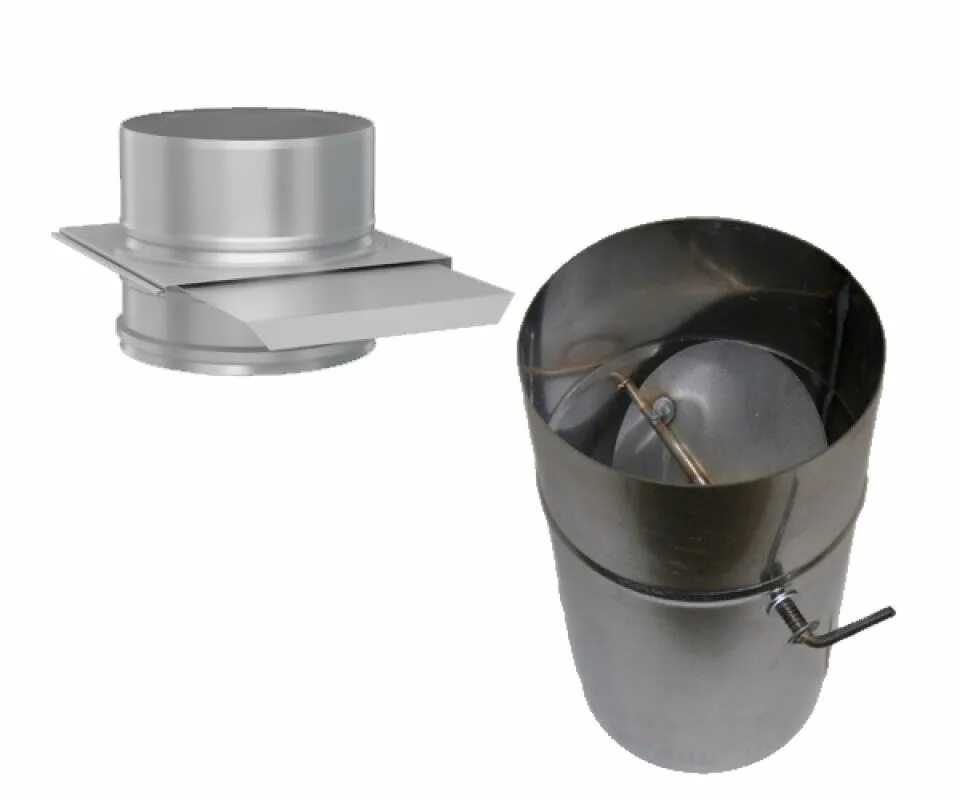

• Конструкция – выдвижные и поворотные.
• Материал – чугунные и из нержавеющей стали.

Разберем их особенности более детально.

Поворотный чугунный шиберИсточник proroofer.ru

Конструкция

По типу конструкции заслонки подразделяются на две категории:

Выдвижные.

Классическая модель печной задвижки. Конструкция представляет собой перемещаемую в специальной рамке в горизонтальной плоскости металлическую пластинку. Характеризуется следующими эксплуатационными свойствами:

1. Простотой в использовании.
2. Легкостью монтажа.
3. Долговечностью.
4. Надежностью.

Монтируется исключительно в горизонтальной плоскости. Применяется для кирпичных и стальных печей, каминов.

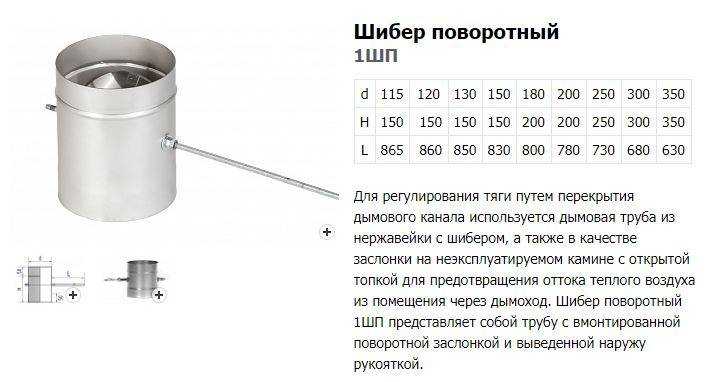

Поворотные или дроссельные.

Действующий элемент поворотного шибера – это металлическая пластина, установленная в дымоходе и по центру закрепленная на стальной штырь. С помощью него осуществляется крепление, приведение в действие (поворот) и регулировка величины сечения дымоходного канала.

Для того чтобы увеличить или уменьшить, соответственно, открыть или закрыть дымоотводящий проход, необходимо повернуть пластинку вокруг собственной оси на заданный угол. Как правило, модель менее надежна, чем выше рассмотренный классический вариант.

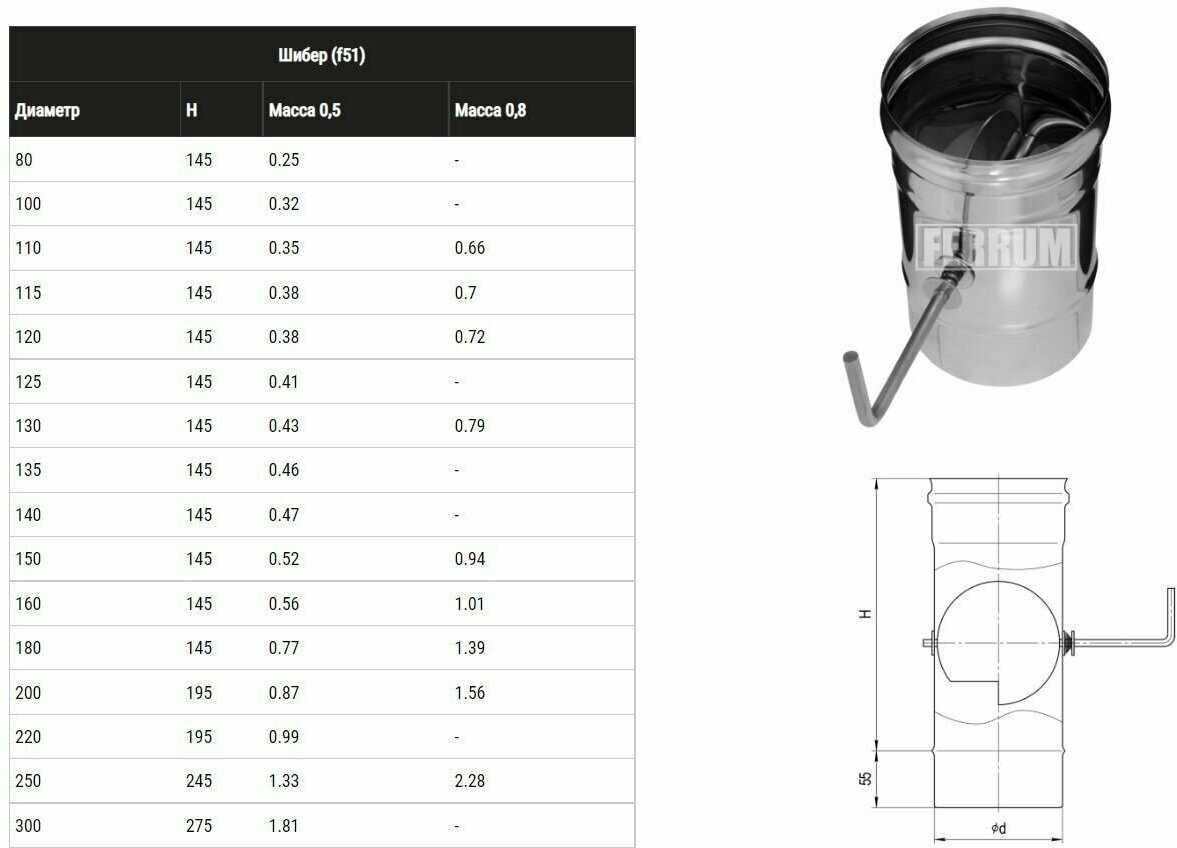

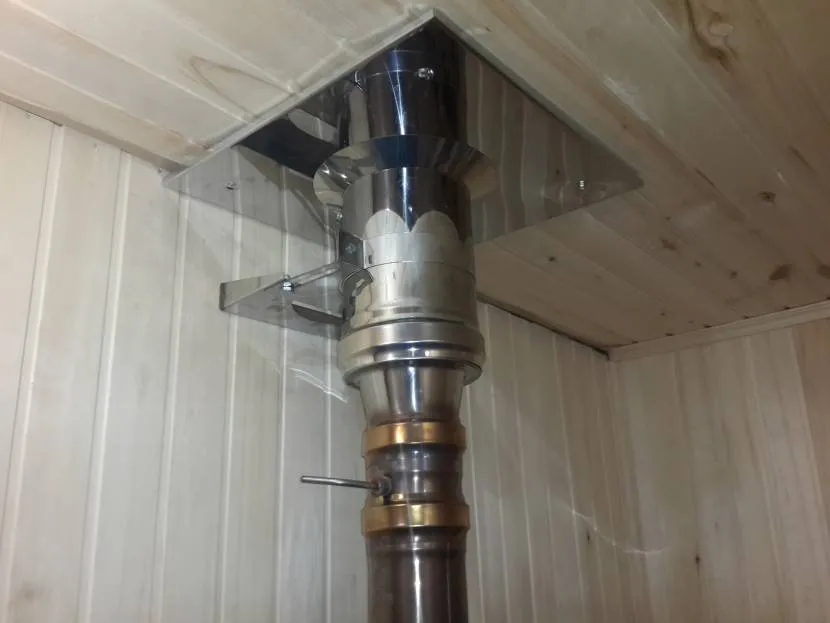

Дроссельная задвижка для стального дымоходаИсточник cloudinary.com

Главный недостаток – прогорание контакта, соединяющего пластинку со крепящим штырем, и, как следствие, нарушение функций задвижки. Монтируется чаще всего в стальные дымоходные системы.

Материал

По виду материала печные задвижки делятся на два вида:

Чугунные.

Изделия из чугуна отличаются прочностью, надежностью и долговечностью. Единственный их недостаток – большой вес. Это несколько усложняет процедуру монтажа, и к тому же предъявляет строгие требования к основанию. Поэтому чаще всего чугунные задвижки устанавливаются на кирпичные дымоходы.

Как правило, из чугуна изготавливают заслонки выдвижного типа, однако бывают и поворотные разновидности. Основной сферой их применения являются классические печки и камины из кирпича.

Из нержавейки.

Шиберная задвижка для дымохода на базе нержавеющего стального сплава отличается от выше приведенной модификации более легким весом. Это несколько упрощает требования к прочности основания, и дает возможность устанавливать их в стальные дымоотводные трубы печей, отопительного или вентиляционного оборудования.

Стальной нержавеющий шибер отличается легкостью и долговечностьюИсточник prom.st

Плюсы изделий из нержавейки:

1. Неподверженность процессам коррозии.
2. Гладкая поверхность не накапливает отложений сажи и нагара.
3. Универсальность в применении – подходит для кирпичного и стального дымохода.

При этом из нержавейки чаще всего изготавливаются поворотные модели заслонок. Между собой они различаются как формой (прямоугольной, круглой, квадратной), так и площадью пластинки, так и способом регулировки – ручным или электроприводным.

Классификация шиберов

Круглая и квадратная конструкция клапана Классификацию задвижек для вентиляции можно проводить по нескольким основаниям. Они отличаются формой, конструкцией, методом установки на дымоход, способами контроля работы.

По форме

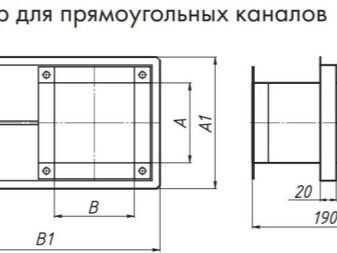

Сечение воздуховодного пути может иметь форму круга или прямоугольника. Сообразно этому выбирается деталь для установки. По статистике, шибер для круглого воздуховода применяют очень редко. Его можно монтировать лишь на трубку соответствующей формы. Более распространены прямоугольные шиберы для вентиляции.

По конструктивному исполнению

Поворотный клапан — такая модель чаще ломается и требует ремонта Наиболее популярные и надежные конструкции – выдвигающиеся. Их широко используют в жестяных и кирпичных дымоходах. Такой тип устройства обеспечивает:

• прохождение масс воздуха с минимумом потерь;
• наибольшую герметичность;
• простоту процедуры прочистки дымохода.

Существуют поворотные модели. Они не обладают высокой надежностью – подвижный компонент механизма легко выходит из строя. Используют их, когда конструктивные или технические особенности не позволяют смонтировать выдвижное изделие. В середине устройства находится прутик. К нему крепится лист металла, вращающийся вокруг своей оси.

По типу управления

Помимо традиционных ручных изделий, существуют автоматические шиберы, а также устройства с гидравлическим и пневматическим управлением. Шибер с электроприводом для вентиляции открывается и закрывается посредством нажатия клавиши (обычно это дистанционное управление).

По материалу изготовления

Шиберы для дымоходов изготавливаются из стальных листов разных типов. Материал может быть хромированным, легированным или с противокоррозионным покрытием. Детали, предназначенные для установок, не предполагающих действия высоких температур, могут быть сделаны и из других материалов, к примеру, пластмасс.

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

• в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
• существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
• категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.

Предлагаем ознакомиться СРУБ дома и бани ручной рубки купить под ключ во Владимире

Существует 3 варианта размещения заслонки относительно дымоотвода:

1. Размещение в топке камина либо печи;
2. Крепление по принципу «труба в трубу»;
3. Установка в вентиляционной трубе.

Рассмотрим 2 первых варианта:

Размещая задвижку в топке печи, либо в выходном патрубке

В этом случае заслонку располагают на высоте не более 1 м от топки, на неутепленном участке трубы. Данное расположение удобно для регулировки заслонки.

Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.

Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.

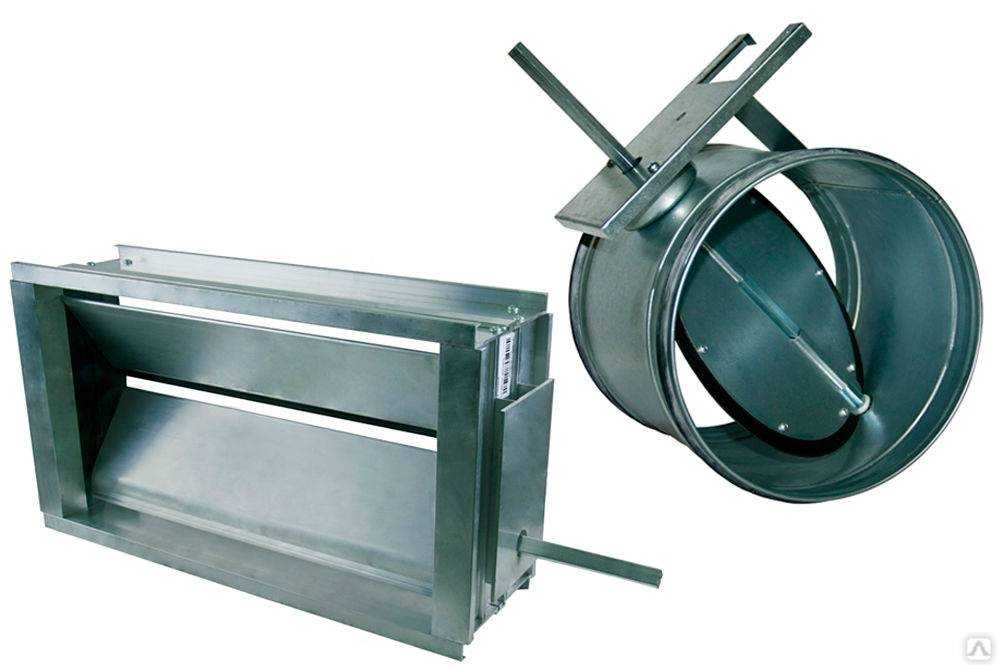

Шибер

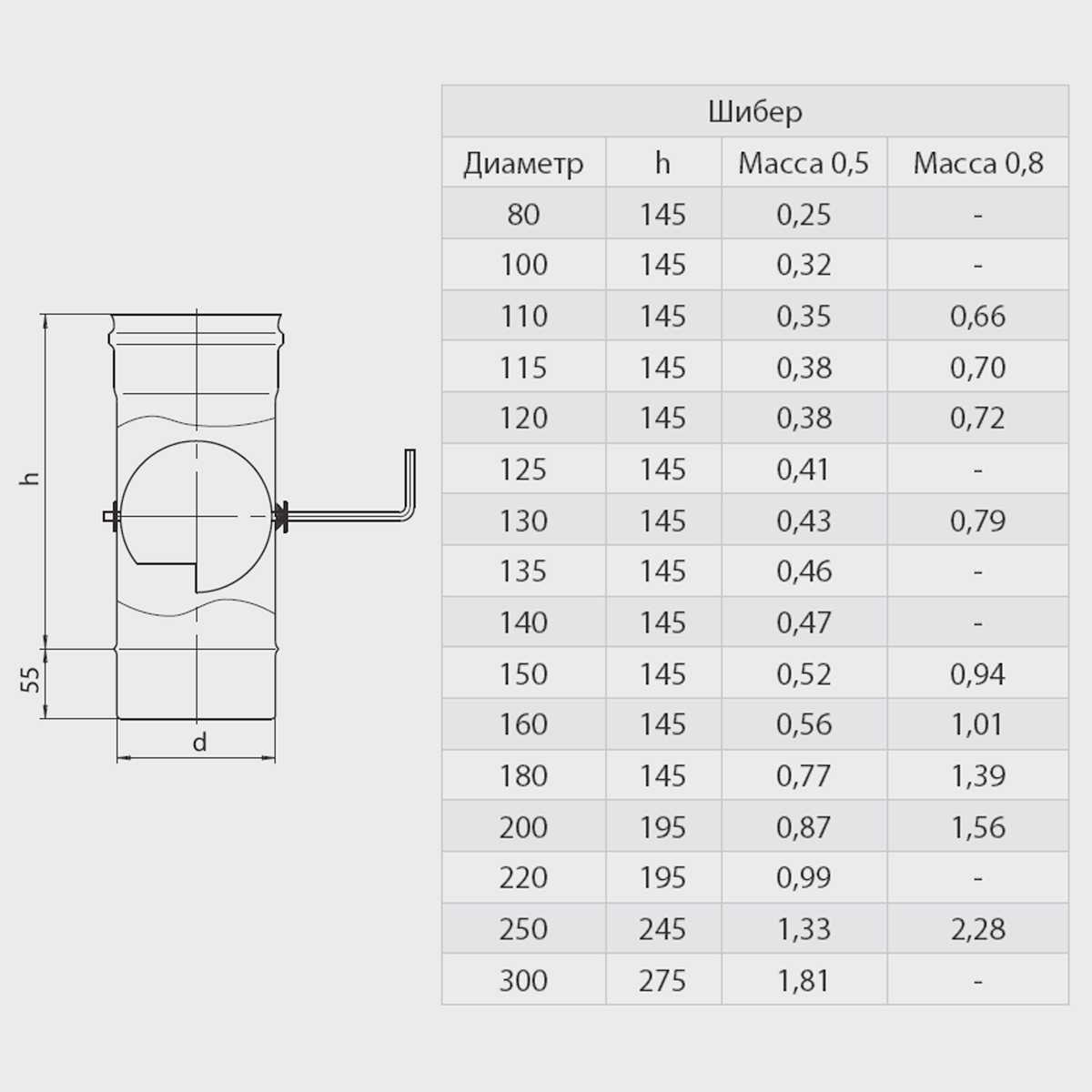

Шибер прямоугольный

Шибер круглый

Без систем вентиляции сегодня трудно обойтись, поэтому практически каждое предприятие и завод обзаводятся воздуховодами круглого или прямоугольного сечения. При монтаже систем вентиляции используются фасонные детали, дроссель клапана, шумоглушители, фильтры, шибер и прочие элементы.

Наша специализируется на производстве воздуховодов и деталей для них. Мы предлагаем вашему вниманию круглый и прямоугольный шибер, выполненный в соответствии с нормами и стандартами, признанными в ЕС, и, прошедший сертификацию качества.

Шибер представляет собой запорно-регулирующее устройство в системе вентиляции. Он состоит из стального полотна, перемещающегося внутри направляющей панели. Если размеры шибера велики, то перемещение листа производится по направлению к уголкам, а при малых размерах перемещение производится внутри кармана.

Шибер играет роль регулятора воздушного потока в воздуховодах круглого и прямоугольного сечения, выполненных из оцинкованной стали. Исходя из этого, различают прямоугольный шибер и круглый шибер. Прямоугольный шибер производится на фланцевом соединении, состоящей из шины и уголка, а круглый шибер выпускается на ниппельном соединении.

На изготовление шибера идет оцинкованная тонколистовая сталь, толщиной от 0,55 до 1 мм. Толщина стального листа зависит от сечения и диаметра детали. По конструкции шибер выглядит почти как металлический карман. Внутри этого самого кармана располагается шиберящий лист, который совершает поступательные перемещения.

Шиберы можно также разделить на следующие виды: прямые и косые. Прямые шиберы, как правило, устанавливают в системах общеобменной вентиляции (приточной и вытяжной). А косые — в системах аспирации и пневмотранспорта. Такие шиберы устанавливают под углом 45 градусов к воздуховоду, который они перекрывают. Это делается для того, чтобы более точно отрегулировать поступающий объем воздушных масс, увеличив перекрываемую поверхность.

Для изменения площади проходного отверстия, заслонку шибера необходимо переместить по направлению, перпендикулярному воздушному потоку. Шибер используется в системах кондиционирования, вентиляции и отопления воздуха, а также в других системах, давление в которых не превышает 1000 Па. Шибер по обыкновению устанавливают в непосредственной близости к выхлопному отверстию вентилятора на сечение трубы воздуховода. Мы предлагаем вам приобрести шибер не только стандартного сечения и диаметра, но также и изготовленного по вашим эскизам. Для нас не существует преград. Наши специалисты изготовят для вас шибер любого размера, но качество всегда останется неизменно высоким.

Выбор варианта расположения

Существует несколько способов установки шибера, каждый из которых имеет как плюсы, так и минусы. Немаловажным фактором является то, из чего сделан дымоход. Но современные мастера предпочитают использовать три наиболее распространённых варианта:

1. Установка в каминной топке.
2. Крепление по методу «труба в трубе».
3. Монтаж в вентиляционную систему.

В том случае, если мастер выбрал тип установки «труба в трубу», то ему не нужно будет использовать специальные крепления для надёжной фиксации заслонки с элементами камина. Расположение шибера в системе вентиляции полностью исключает вероятность перегрева двигателя вентилятора в процессе активной эксплуатации.

Современные производители предлагают уже готовые к установке дымоходы, которые оснащены всеми необходимыми приспособлениями (шиберная заслонка тому не исключение). В этом случае использовать деталь нужно в строгом соответствии с теми рекомендациями, которые установлены самим производителем. Иначе сделать задвижку в дымоходе можно своими руками и по более доступной цене.

с поворотным шибером

Что такое шибер?

Шибер – это устройство, используемое в системах вентиляции, отопления и кондиционирования воздуха. Это пластинчатый элемент, который может вращаться вокруг своей оси, чтобы контролировать поток воздуха. Шиберы могут быть ручными или автоматизированными, и они используются для регулирования объема потока воздуха, направления потока воздуха и температуры воздуха.

Шиберы состоят из нескольких ключевых элементов, включая пластины, ось, привод (ручной или электрический), пружину и уплотнительное кольцо. Ось является основным элементом, на котором вращается пластина, а пружина контролирует давление пластины на уплотнительное кольцо, чтобы предотвратить потери воздуха.

Шиберы могут быть использованы в различных приложениях, включая системы вентиляции, кондиционирования, промышленных процессов и многих других. Они являются критическими компонентами в любой системе, где необходимо управлять потоком воздуха, и могут быть сконструированы для любого размера и объема.
