Ограничитель на din рейку – удобство монтажа
Приветствую всех посетителей на сайте «Электрик в доме». После бурных праздников решил немного поработать. Сегодня хочу поделиться одной фишкой, которая поможет немного облегчить сборку электрощитков. Фишка называется металлический ограничитель на дин рейку yxd10. Суть его заключается в жесткой фиксации установленного на дин рейке оборудования. То есть фиксирует автоматы, узо, дифы и любое другое оборудование именно на том месте оно должно находиться. В данной статье представлен ограничитель на din рейку от компании iek.
Какой плюс в этом устройстве? Зачем оно вообще нужно? По правде говоря, должен сказать, что данные вопросы задают не только новички, а даже некоторые мои знакомые профессионалы которые занимаются электромонтажом уже не первый десяток лет. На работу оборудования ограничители не как не влияют, щиток будет корректно работать и без них (если конечно все правильно подключено)
Но с помощью ограничителей можно придать щитку некий эстетичный вид, что не мой взгляд немало важно при эксплуатации

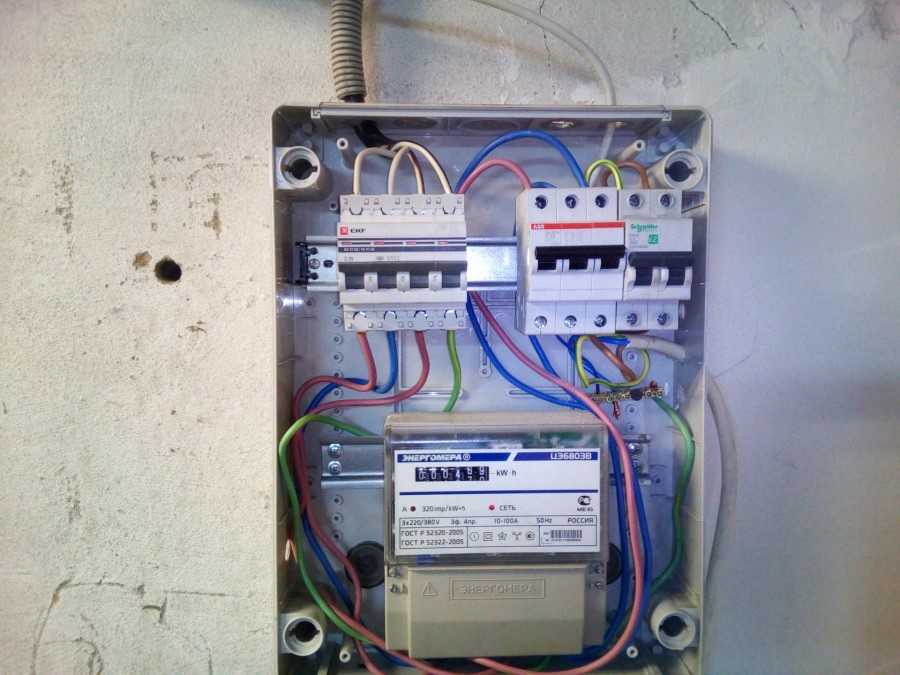

Когда собираешь щит, хочется чтобы все выглядело красиво и опрятно. Модульное оборудование, установленное на рейке, должно быть расположено четко по линии. А бывает так что, установил десяток автоматов на дин рейке, подключил их, все вроде нормально. Но со стороны смотришь — все перекошены.
Один влево ушел, другой вправо, третий вниз, в общем, кто в лес кто по дрова. А если в щите не хватает места, и провода задевают установленное на рейке оборудование, то это вообще жесть, все будет выглядеть как после взрыва.
Честно говоря, найти ограничитель на дин рейку очень трудно, я оббегал все магазины в своем городе, нигде их нет. Скорей всего это связано с их малым спросом. Владельцы магазинов просто не хотят закупать товар, который не пользуется спросом. Пришлось заказывать в интернете. Благо там их навалом. Возможно, вам повезет больше, вы найдете их в наличии.
Раньше ограничителями yxd10 я не пользовался. Узнал и них на одном из форумов по электрике — mastercity.ru. Решил попробовать и не пожалел.
А еще их очень удобно применять, когда устанавливаешь небольшое количество защитных устройств (два, три). Например в этажных щитах, когда выполняешь замену старых советских автоматов на современные. У меня был один случай, когда в этажном щите нужно было заменить старый пакетник и два автомата, которые шли на квартиру.
Вместо пакетника нужно было установить один двухполюсный автомат на 25 А (вводной), а вместо старых автоматов два однополюсных на 16 А. Все из нужно где то разместить и зафиксировать. А как их зафиксировать? Конечно же, нужно брать кусок дин рейки, крепить ее к корпусу щита, а уже на нее цеплять автоматы. Так я и сделал. Прихожу через пол года, открываю щиток и удивляюсь. На тот кусок дин рейки, что я крепил (длиной он примерно 10 см), кто то додумался поставить свои автоматы, сдвинув при этом мои. Причем, так что один из моих автоматов соскочил и практически висел в воздухе.
Пришлось снимать всю эту красоту, ставить рейку подлиннее и фиксировать свои автоматы с помощью ограничителей на дин рейку yxd10. После этого автоматы не ездят, и их уже точно никто не сможет сдвинуть.

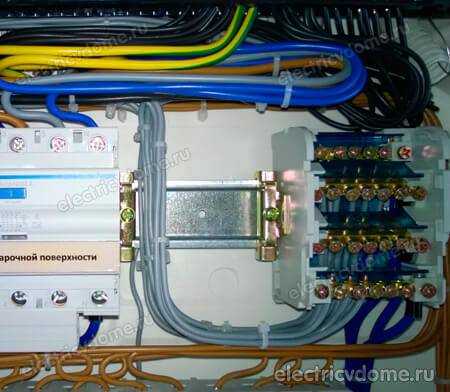

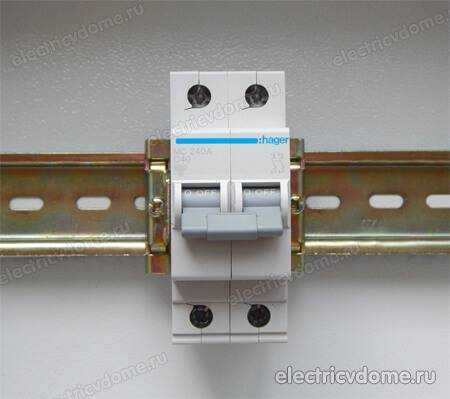

Как зафиксировать автоматы ограничителем
Как зафиксировать автоматы на дин рейке с помощью ограничителя. Все очень просто. Сам ограничитель изготовлен из оцинкованной стали и имеет форму в виде скобы.
На рейке он фиксируется с помощью прижимной пластины, которая упирается в рейку при закручивании винта. Для того чтобы зафиксировать автоматы или любое другое оборудование, берем ограничитель устанавливаем его в нужном месте щита и закручиваем винт расположенный сверху. Одна опорная точка у нас есть.
Затем устанавливаем на din рейку автоматы, узо, клеммники (все что нужно по проекту щита), и плотно прижимаем их к ограничителю. Затем берем второй ограничитель на дин рейку yxd10, прижимаем его к крайнему автомату и закручиваем винт. Модулька которая расположенная между этими двумя ограничителями надежно зафиксирована, не двигается влево-вправо и уж точно не соскочит.
Похожие материалы на сайте:
- Щит для квартиры hager cosmos
- Ужас в этажном щите
Как выбрать?
Новичок в электротехническом деле может легко растеряться, какую рейку лучше выбрать, чтобы получить надежное и подходящее по всем параметрам крепление. Чтобы не задаваться подобным вопросом, рекомендуется учитывать некоторые факторы:
Немаловажно учитывать и размеры приобретаемой рельсы. Для типа “С” ширина и высота установлены в пределах 15 на 32, для вида “G” – 15 (верх), 9 (низ) на 32, а “Омега” имеет три вариации: 15*35, 7,5*35 и 5*15.
Что касается длины планки, то здесь нет четких ограничений, поэтому данный показатель варьируется от 7,5 см до 8 метров, что соответствует размещению от 4 до 96 модулей.

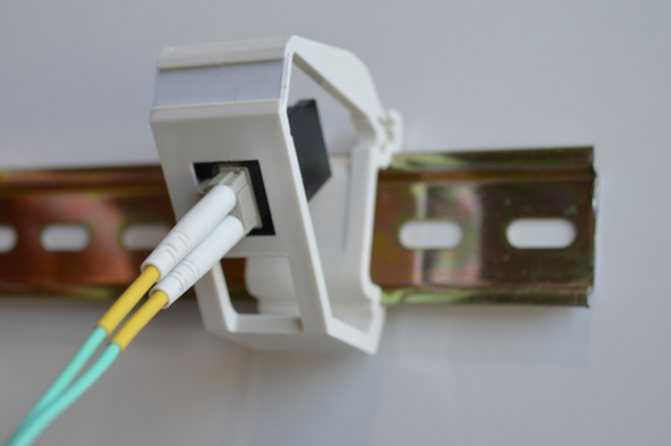

Что можно крепить на din-рейку

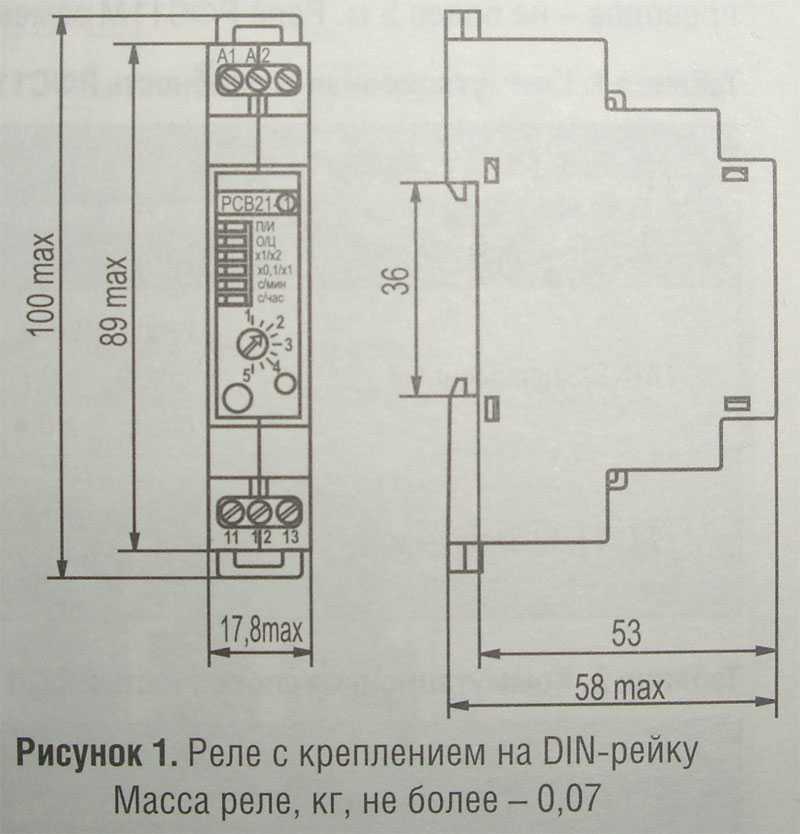

Монтажная din-рейка предназначается для того, чтобы крепить на неё следующие приборы:
- Реле;
- Аппараты защиты;
- Клеммы;
- Электросчетчики;
- Реле освещённости;
- Нулевые шины;
- Реле напряжения;
- Управляющие устройства (кнопки);
- Реле контроля фаз;
- Сигнальные устройства (лампочки);
- Реле мощности.
Дин-рейка для крепления автоматов и прочей модульной аппаратуры имеет по краям выступы, именно за счёт них она удерживает аппаратуру, которая на неё установлена. При этом аппарат может свободно двигаться вдоль такой дин-рейки. Если есть необходимость в том, чтобы ограничить перемещение аппаратуры, то для такой цели на рейку устанавливаются стопоры, которые не дают ей двигаться. Размещаются они по бокам.
Нередко для фиксации в крышке щитков делаются отверстия, которые соответствуют установленной технике. Часть отверстий закрыта шторками, которые легко удаляются, а часть – не полностью возможно открыть. На некоторых модульных электроприборах устанавливаются защёлки для надёжного прикрепления их к рейке. Чтобы закрепить прибор достаточно нажать защёлку до щелчка. Чтобы открепить элемент нужно воспользоваться отвёрткой плоско типа, чтобы отвести вниз такую защёлку.
Обеспечить правильное закрепление аппаратуры на рейку достаточно легко. Для этого достаточно найти в Интернете и внимательно посмотреть видео с мастер-классом, где профессионалы обучают тому, как это сделать легче и проще.

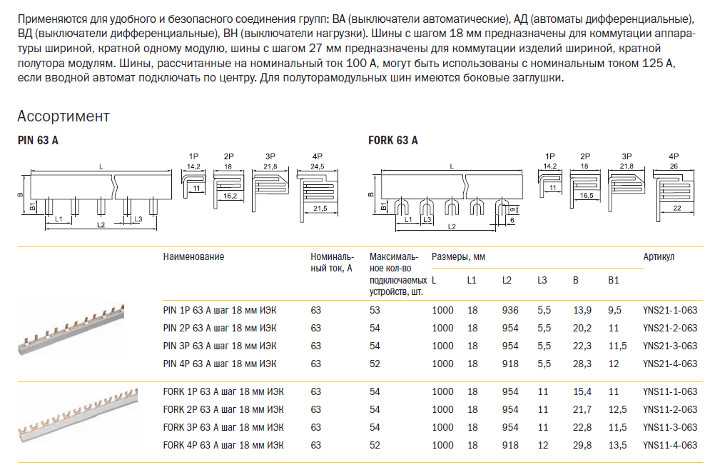

Как собрать электрический распределительный щиток для квартиры
Реле времени: типы, применение, принцип работы
Сборка распределительного электрического щитка для квартиры
Что такое электромагнитное реле, их виды и принцип работы
Как установить и настроить спутниковую антенну самостоятельно?
Что такое импульсное реле — схема подключения для управления освещением
Какая бывает DIN-рейка
На самом деле сейчас существует несколько серьезных отличий между DIN-рейками, все они касаются непосредственно их характеристик. Сюда можно отнести: форму, размер, материал изготовления и другие конструктивные особенности.
В первую очередь мы решили рассказать с того, какие типы профилей могут встречаться. Как правило, их используют не так много, но в некоторых ситуациях приобретаются счетчики или УЗО иностранного производства, в таком случае привычные «рельсы» выручить не смогут. Итак, типы профилей могут быть:
- Ω-образная. Такая форма является самой востребованной, она применяется для установки распределительных щитов, автоматов, счетчиков и т.д. Собой DIN-рейки такого типа представляют довольно простую конструкцию, вот так она выглядит.
- С-образная. Форма отличается тем, что все концы загибаются вовнутрь, так что, на такую DIN-рейку можно установить различные аппаратные зажимы и клеммные колодки.
- G-образная. Они встречаются очень редко, да и на нашем рынке их практически не найти. Если вам такая нужна, придется серьезно постараться, чтобы ее найти. Предназначается для установки импортного оборудования.
Применение

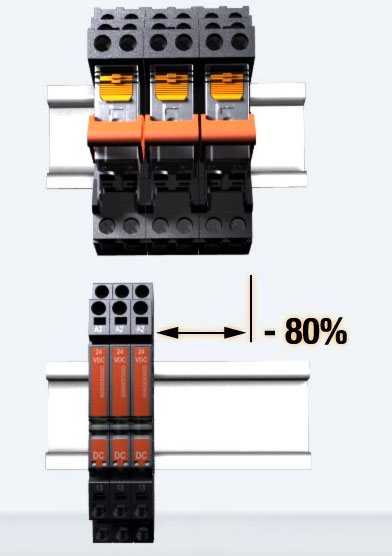

Используется для крепления различного модульного оборудования (автоматических выключателей, УЗО и др.) в электрических щитах, шкафах или установочных коробках. Использование реек, вкупе с минимизацией элементов, применяемых в электротехнических изделиях привело к появлению принципиально нового подхода в изготовлении аппаратуры — в компактных корпусах типового размера помещаются весьма сложные аппараты и приборы, подчас со встроенными микроконтроллерами.

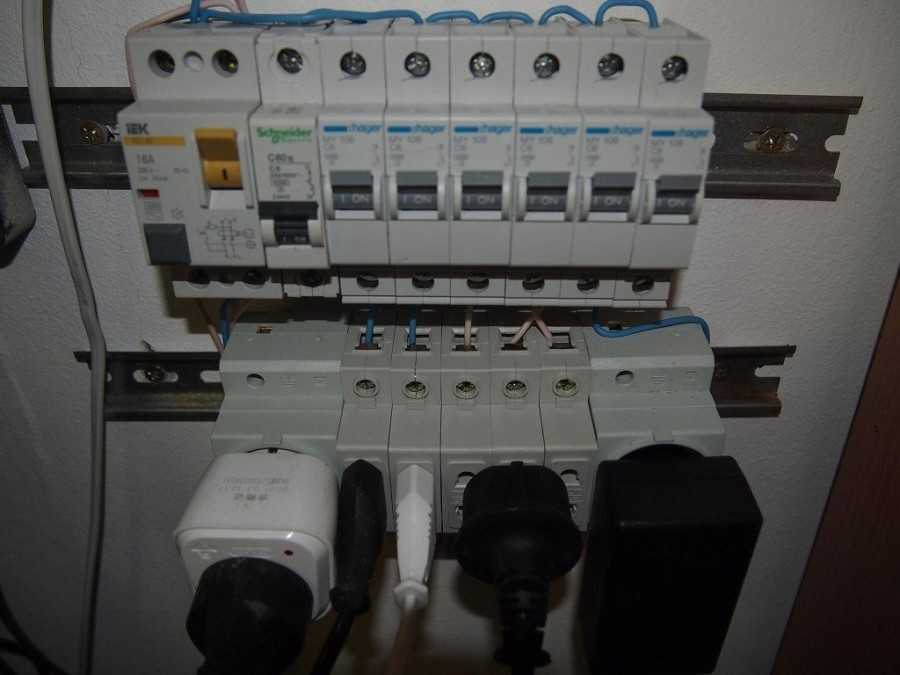

Подключение проводов
Подключение щитовой розетки можно проводить до или после монтажа
Если выбран первый вариант, то необходимо обратить внимание на длину проводов: их длины должно хватать для проведения работ, связанных с подключением
Для выполнения подключения понадобятся зажимы для присоединения электропроводов.
Подсоединение проводов можно выполнять в любой последовательности, главное — не перепутать фазный и нулевой провод.
Провод, отвечающий за заземление, в зависимости от электрических схем может подключаться двумя способами: к корпусу щитового шкафа или специально предусмотренными отдельными зажимами.

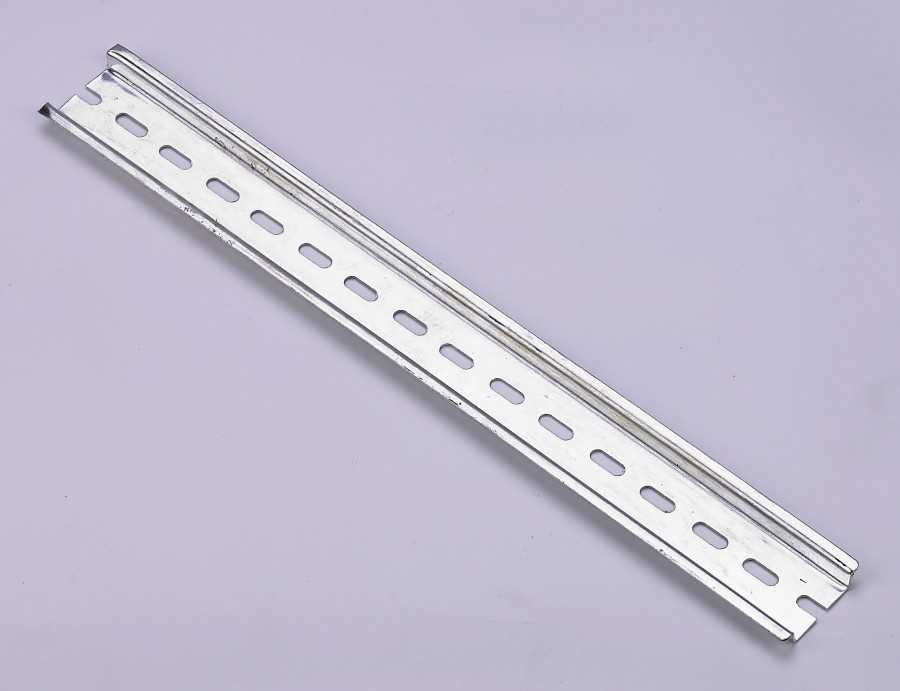

Фото din рейки
Быстрый монтаж электрооборудования — только на дин-рейки!
Мы предлагаем перфорированные рейки:
- 75 мм;
- 300 мм;
- 500 мм;
- 1000 мм;
- 2000 мм.

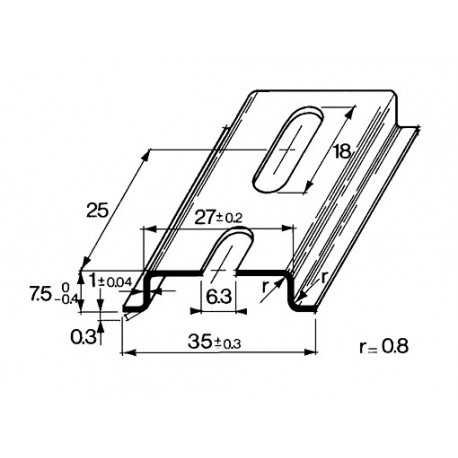

Это монтажные рейки из стали профиля «Омега» шириной 35 мм. Первоначально модель разработана в Германии и получила наименование DIN-рейки (DIN — Deutsches Institut fur Normund — Немецкий институт по стандартизации). С 2004 года по ГОСТ Р МЭК 60715-2003 является стандартным монтажным профилем в России.
Использование
Монтажные крепежные дин рейки предназначены для установки модульного электрооборудования.
Используются для крепежа:
- автоматических выключателей;
- дифференциальных автоматов;
- электросчётчиков,
- реле, контакторов и пускателей;
- кросс-модулей и клемм;
- электророзеток;
- коммутационной аппаратуры.
С помощью изделий данного типа выполняется монтаж оборудования в электрощиты, шкафы и установочные боксы. Использование дин-реек, компактные размеры электрооборудования и изделий позволяют размещать в типовых корпусах большее число аппаратуры. Это обеспечивает экономию монтажных площадей, а удобство установки экономит время.
Классификация
Динрейки различаются по:
- материалу изготовления (стальные, алюминиевые);
- длине (от 75 до 2000 мм);
- наличию перфорации (сплошные, перфорированные);
- толщине профиля (от 0,8 до 1,5 мм);
- форме профиля (омега, Г-рейки, С-рейки).
Представленный ассортимент
В магазине 220pro можно купить стальные оцинкованные дин-рейки производства России и Италии. Ширина профиля 35 мм, высота 7,5 мм, тип «Омега».
В зависимости от толщины и длины изделия делятся на несколько групп по нагрузке.
Для малых нагрузок
Стальная оцинкованная — толщиной 0,8 мм, алюминиевая — 1 мм, длина 75-100 мм. Предназначение — для крепежа отдельных элементов (автоматы, УЗО, блоки питания).
Для средних нагрузок
Стальная — 0,8 мм, алюминиевая — 1,1 мм, длина 300-1000 мм. Используется для монтажа автоматов, УЗО, блоков питания, кросс-модулей, реле и коммутационной модульной аппаратуры.
Для увеличенных нагрузок
Стальная — 0,8 мм, алюминиевая — 1,4 мм, длина 500-1000 мм. Для крепежа любого типа изделий: автоматы, дифавтоматы, УЗО, преобразователи частоты, контакторы и пускатели, блоки питания, кросс-модули, реле, силовые автоматы.
Для максимальных нагрузок
Стальная — 1,0 мм, алюминиевая — 1,5 мм, длина 1000-2000 мм. Применяется для установки тяжелого оборудования: преобразователей частоты, контакторов, аппаратуры плавного пуска, силовых автоматов. Лучший вариант для профессионального монтажа, с минимальным количеством обрезков.
Разные типы и дополнительные аксессуары
Кроме стандартной ширины в 35мм выпускаются рейки меньшего размера на 15 мм с высотой в 5 мм. Их используют для установки клемм и других лёгких электромонтажных изделий.
В качестве дополнительного аксессуара применяется держатель динрейки (кронштейн). Установка держателя позволяет «посадить» рейку под углом, поворачивая нижнюю сторону «лицом» к мастеру, ведущему работы. При закреплении клеммников или кросс-модулей на такую наклонную дин-рейку, специалист-электромонтажник получает удобный доступ к группам контактов. Это облегчает подключение кабелей, особенно при разводке одного питающего на группу потребителей.
Преимущества использования дин-реек:
- стандартные размеры (подходит для любых типов оборудования и электроизделий);
- безопасный монтаж электропроводки открытого типа;
- подходит для электрощитов, боксов;
- высокая скорость монтажа отдельных модулей на рейку (3-5 секунд);
- быстрая установка и демонтаж аппаратуры;
- перфорация для удобства крепления на винты;
- насечки по длине рейки для нарезки в размер;
- монтаж большого числа оборудования на небольшой площади, без потери качества соединений;
- доступные цены;
- соответствие требованиям ГОСТ и IEC.
Очень часто, при проведении электротехнических работ возникает необходимость в качественном закреплении каких-либо электрических приборов. В качестве крепежного материала, широкое распространение получили ДИН-рейки. Тем не менее, многие не знают, что это такое и для чего нужна DIN-рейка.

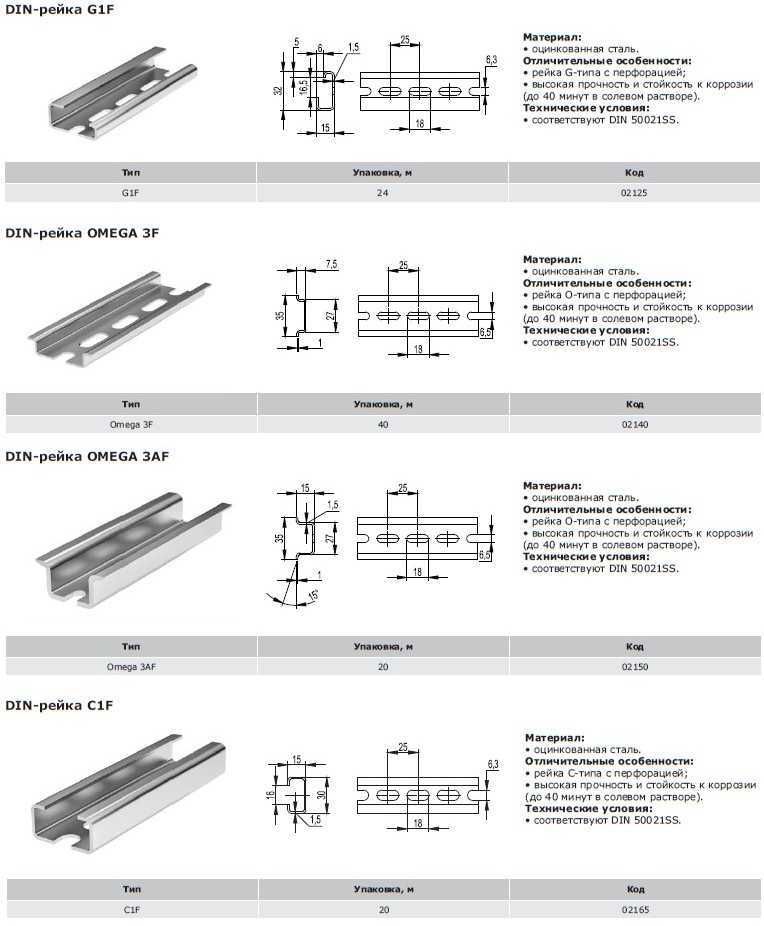

Разновидности DIN-реек
DIN-рейка — специальный профиль из металла (сталь, AL, Cu), который применяется в качестве общепринятого крепежного приспособления для монтажа и демонтажа (при необходимости) штепсельных розеток, электрических счетчиков, дифференцированных автоматов, автоматических выключателей и других электротехнических приспособлений.
Рейка получила название DIN в честь немецкого института стандартизации, где была разработана. Данный стандарт обобщенный — базовый документ, к которому ссылаются при изготовлении электротехнических приборов практически во всех странах мира.
DIN-рейки унифицированы по размерам, имеют отверстия или насечки для крепления изделия или разделения его для получения определенной длины.
Рейки классифицируются на следующие разновидности:
- Тип рейки Ω. Это часто применяемая крепежная конструкция, в боковом разрезе напоминающая букву Ω. Многие модульные устройства, включая щитовые розетки, крепятся на рейку марки ТН 35, где 35 мм — ширина реечной полосы. Для крепления клемм применяют подобные рейки уменьшенных габаритных размеров.
- Тип рейки С. Изделия этой категории имеют С-образную форму. Нашли широкое применение для крепления электроустановочных изделий, предназначенных для соединения проводов (клеммных колодок).
- Тип рейки G. Профиль такого изделия внешне напоминает букву G. Основная область применения — крепление аппаратных зажимов.
Описание элемента
Итак, din-рейка – это обобщенное название металлического профиля, который применяется в электротехнике. Рейка эта может быть стальной гальванизированной или же просто алюминиевой.
Здесь все зависит от таких параметров, как:
- вес;
- прочность;
- сила тока, пропускаемого через клеммы заземления.
Рейка бывает, как сплошной, так и с регулярным шагом перфорации. Кроме того, есть варианты с предварительной насечкой, что существенно облегчает разделку на определенную длину.
Само же происхождение аббревиатуры «din» очень просто – это сокращенное название Немецкого института по стандартизации: Deutsches Institut fur Normund. Справедливости ради стоит отметить, что такая аббревиатура применяется не только по отношению к рейкам, но и к другим изделия – разъемам, крепежам и прочее.
О методике монтажа

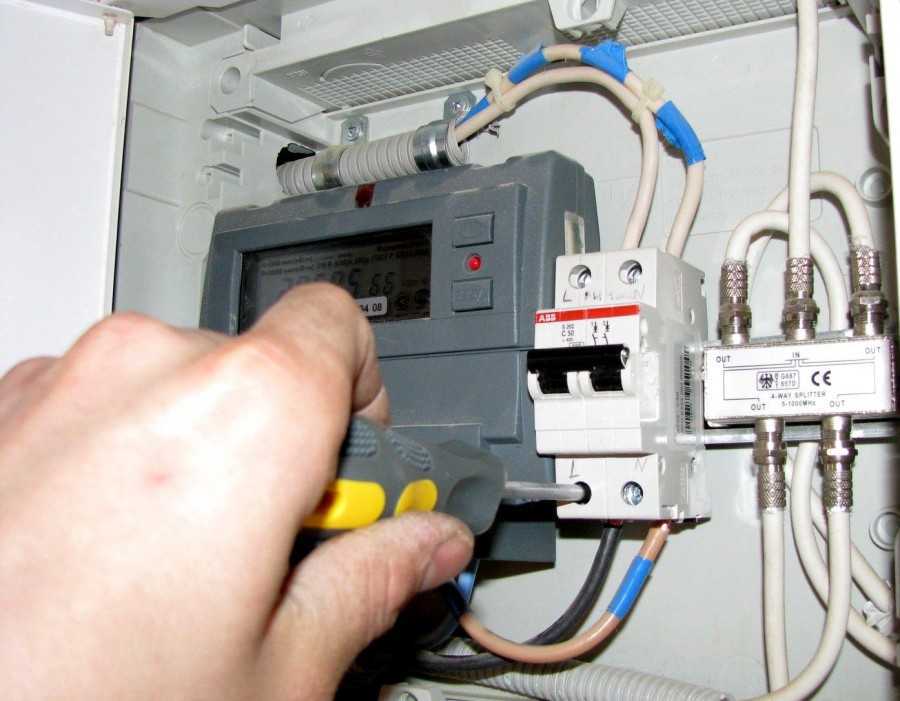

Рассмотрим вкратце метод монтажа на дин-рейку. В поперечном сечении по краям у нее имеются выступы. Они предназначены для того, чтобы удерживать аппарат, который установили на рейку. Но при этом его можно относительно свободно перемещать вдоль нее. Если такая «свобода действий» не приветствуется, то ее можно вовсе исключить. Для этого нужно просто установить по бокам от прибора специальные стопорные элементы, которые также предназначены для установки на дин-рейки.
Стоит отметить, что в щитках, которые используются для монтажа модульной аппаратуры, фиксация нередко выполняется за счет создания наружных отверстий в крышке с учетом реального числа коммутационной техники. Именно поэтому окошки под наружную часть аппаратуры открываются не полностью. Их часть, как правило, закрыта шторками, которые при необходимости легко удаляются. Если же так случилось, что оборудования в щитке меньше, чем можно было бы установить, то все свободные места, которые остались, закрывают специальными заглушками.
Стоит добавить, что все модульные автоматы, рубильники и УЗО оснащаются специальными защелками. Они предназначены для того, чтобы удерживать элемент на дин-рейке. Чтобы установить, верхний паз прибора фиксируют на одном из нижних ее краев. При этом нижний край прибора с незначительным усилием прижимают к рейке до тех пор, пока не послышится явный щелчок.
В случае, когда элемент нужно снять, понадобится плоская отвертка. С ее помощью нужно аккуратно отвести защелку вниз и вынуть прибор из паза. При этом стоит добавить, что есть такие элементы аппаратуры, у которых защелка фиксируется в открытом положении.

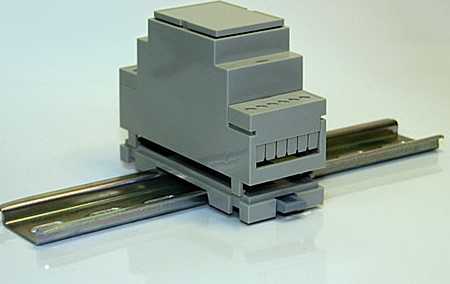

Что можно устанавливать на дин-рейку

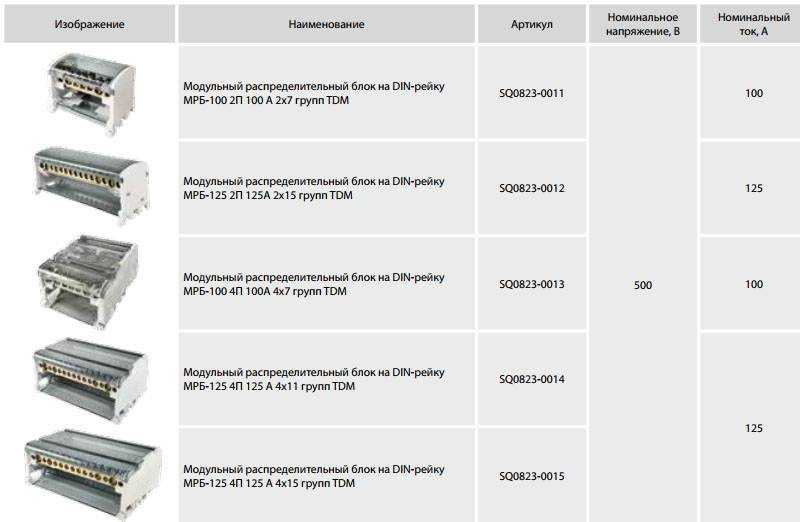

Кроме аппаратов защиты, на дин-рейку можно установить и другие элементы, которые под нее стандартизированы. Это могут быть и электросчетчики, и реле, и устройства автоматики, и клеммы, и сигнальные и управляющие устройства, и нулевые шины. Очень много элементов электрических цепей имеют двойные узлы крепления. За счет этого их можно установить и на дин-рейку, и на обычную классическую поверхность.
Кратко о видах
Было бы неправильно, если бы мы не упомянули о том, что дин-рейки бывают разных видов. Самый распространенный вид – это рейка в исполнении ТН-35-7,5. Как понять эти цифры? Очень просто рейка имеет в ширину тридцать пять миллиметров, а в высоту семь с половиной. Также есть другая модификация – с высотой в пятнадцать миллиметров, то есть дин-рейка ТН-35-15. Такой вариант довольно часто применяется в навесных и напольных щитках. Стоит отметить, что такие рейки еще называют рейками Ω-типа. Откуда такое название просто понять, если внимательно рассмотреть данный элемент в профиль.
Если же говорить о длине, то по стандарту она имеет два метра. Но это не всегда удобно, поэтому в большинстве магазинов дин-рейки продают отрезками по двадцать сантиметров.
Автоматические выключатели установочные размеры
- Описание
- Характеристики
- Отзывов (0)
Автомат ВА-304 DEKraft 03п 250А 35кА
Силовые автоматические выключатели серии ВА-304 предназначены для автоматической защиты домашних и офисных сетей от незапланированных перегрузок, падения напряжения и коротких замыканий. В основе автоматов ВА-304 лежит способность биметаллической пластины изгибаться под действием токов чрезмерной величины. Связанный с этой деталью механизм размыкает внутренние контакты устройства, и проблемная цепь обесточивается. Автоматические выключатели серии ВА-304 от компании DEKraft имеют компактные размеры, с лёгкостью могут быть установлены в любой электротехнический шкаф и сохраняют допустимые рабочие характеристики, даже под воздействием повышенных температур. Все устройства этой категории безопасны для окружающей среды, что отражено в соответствующих сертификатах. В дополнение к самим автоматическим выключателям компания DEKraft выпускает ряд аксессуаров, облегчающих работу с ними. В частности, пользователям предлагаются к покупке независимые расцепители РН-300, которые позволяют осуществлять дистанционное размыкание контактов автоматов серии ВА-304.
Принцип действия Когда в защищаемой линии возникает перегрузка вследствиеподключения к цепи чрезмерной нагрузки (большого количества оборудования, потребляющего электроэнергию), ток перегрузки заставляет биметаллическую пластину изогнуться. Она, в свою очередь, толкает рычаг, воздействующий на механизм расцепления. Подвижный контакт отходит от неподвижного, осуществляя защиту линии от перегрузки. Когда в защищаемой линии возникает ток короткого замыкания (КЗ), сердечник электромагнитного расцепителя втягивается и тянет за собой рычаг, который воздействует на механизм расцепления. Подвижный контакт отходит от неподвижного, защищая тем самым линию от воздействия токов КЗ.
Сфера применения Выключатели предназначены для использования в силовых распределительных цепях напряжением до 690В (50Гц
) для распределения электрической энергии, а также защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок, токов короткого замыкания и пониженного напряжения.
Технические характеристики
| Модель | ВА-301 | ВА-302 | ВА-303 | ВА-304 | ВА-305 | ВА-306 | ВА-307 |
| Соответствие стандартам | ГОСТ Р 50030.2-99 | ||||||
| Число полюсов | 3P | 3P | 3P | 3P | 3P | 3P | 3P |
| Частота сети переменного тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Номинальное рабочее напряжение Un, В | 400 | ≤690 | ≤690 | ≤690 | ≤690 | ≤690 | ≤690 |
| Номинальное напряжение изоляции Ul, В | 690 | 800 | 800 | 800 | 800 | 800 | 800 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 | 8 | 8 | 8 | 8 | 8 | 8 |
| Ряд номинальных токов расцепителя In, А | 16, 25, 32, 40, 50, 63 | 80, 100 | 125, 160, 200, 225 | 250, 315, 400 | 500, 630 | 800 | 800, 1250 |
| Ряд номинальный токов расцепителя In, А | |||||||
| Номинальная предельная наибольшая отключающая способность Icu, кА | 25 | 25 | 125А — 30, 160-225А — 40 | 35 | 35 | 35 | 35 |
| Номинальная рабочая наибольшая отключающая способность Ics, кА | 12,5 | 12,5 | 125А — 20, 160-225А — 30 | 20 | 20 | 20 | 20 |
| Механическая изностойкость — механических циклов, не менее | 6000 | 7000 | 6500 | 4000 | 4000 | 2500 | 2500 |
| в том числе коммутационная износостойкость — электрических циклов, не менее | 4000 | 3000 | 15000 | 1000 | 1000 | 500 | 500 |
| Сечение подключаемого провода, мм 2 | 1,5-1,6 | 16-35 | 35-120 | 120-240 | 240-370 | 370-480 | 500-800 |
| Усилие затяжки зажимных винтов, Н·м | 2 | 6 | 6 | 10 | 19 | 19 | 19 |
| Условия эксплуатации | УХЛ4 |
Установочные размеры автоматических выключателей при заднем присоединении:
| Модель | Габаритные размеры, мм | ||||
| a1 | b1 | d1 | H3 | H4 | |
| ВА-301 | 25 | 117 | 18 | 52 | 75 |
| ВА-302 | 30 | 132 | 22 | 65 | 100 |
| ВА-303 | 35 | 144 | 24 | 70 | 110 |
| ВА-304 | 44 | 225 | 26 | 70 | 120 |
| ВА-305 | 58 | 234 | 36 | 70 | 120 |
| ВА-306 | 70 | 243 | 48 | 75 | 125 |
| ВА-307 | — | — | — | — | — |
| Модель | Тип болтов | Габаритные размеры, мм | Установочные размеры, мм | |||||||
| L | L1/L2 | W/W1 | H | H1 | H2 | A | B | Ød | ||
| ВА-301 | M5 | 135 | 21/6 | 76/14 | 89,5 | 74 | 21 | 25 | 117 | 3,5 |
| ВА-302 | M8 | 150 | 51/7 | 92/17 | 87 | 68 | 25 | 30 | 129 | 4,5 |
| ВА-303 | M8 | 165 | 64/9 | 107/23 | 124,5 | 104 | 24,5 | 35 | 126 | 5,5 |
| ВА-304 | M10 | 257 | 105/13 | 140/30 | 146 | 100 | 36,5 | 44 | 215 | 6,5 |
| ВА-305 | M12 | 270 | 118/18 | 182/44 | 160 | 108 | 41 | 58 | 200 | 7 |
| ВА-306 | M12 | 280 | 102/12 | 210/44 | 146 | 103 | 34,5 | 70 | 243 | 7 |
| ВА-307 | M12 | 406 | 104 | 210 | 190 | 140,5 | 58,5 | 70 | 375 | 10 |
Габаритные размеры
Размеры
В соответствии со стандартом, размер посадочной ниши автомобиля для установки автомагнитолы 2 DIN должен составлять 180х100 мм. При этом глубина ячейки не определяется и зависит от конструкции машины. Чаще всего головные устройства изготавливают с установочным размером 16 см.
В большинстве автомобилей отверстия под магнитолу имеют габариты 173х98 мм, а в некоторых моделях они составляют 178х100 мм. Этот нюанс надо учитывать при выборе автомобильного магнитофона. В Европе стандартным размером головных устройств является Single DIN ISO 7736 (178×53 мм), а в Северной Америке, Великобритании и Японии — Double DIN (178×106 мм).
2-диновая магнитола чаще всего снабжена сенсорным экраном и, кроме воспроизведения видео и аудио, наделена дополнительными функциями: GPS-навигатора, просмотра информации от камер. Многие производители в новых моделях предусматривают контроль за состоянием двигателя и систем его обеспечивающих. Часто устройства интегрированы в систему сигнализации автомобиля.

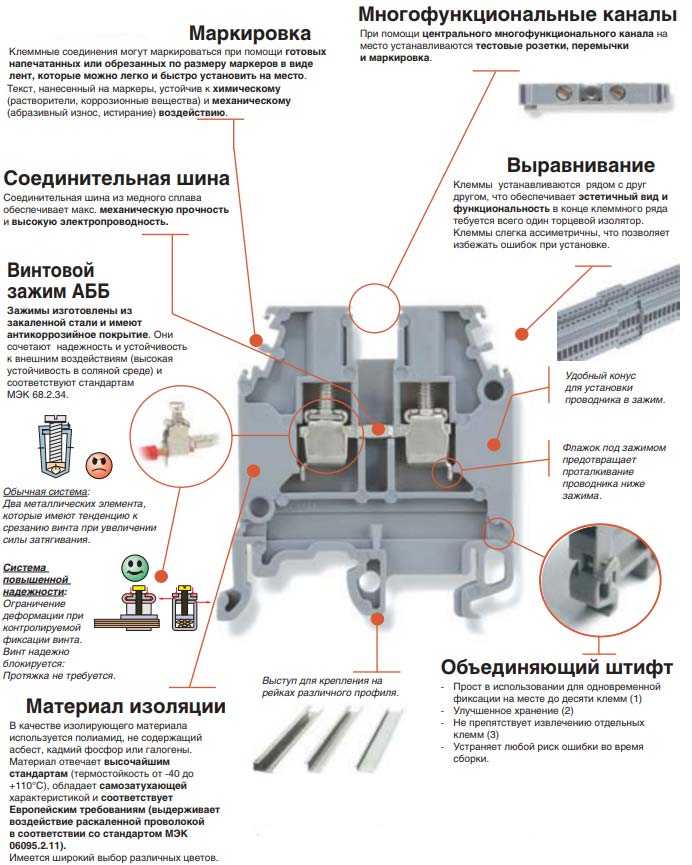

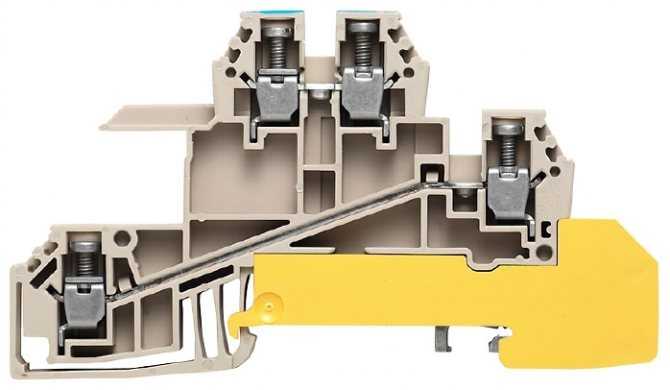

Торцевой изолятор
Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.
То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.
Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.
Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.
Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

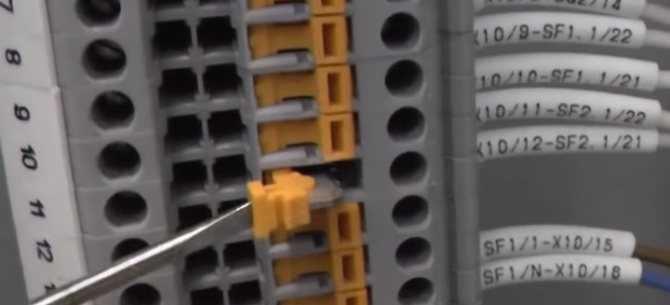

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.
Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?
Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.
Либо принудительно удалите из нее все металлические внутренности. Еще один вариант — использовать в качестве крайней клеммы заземляющую.

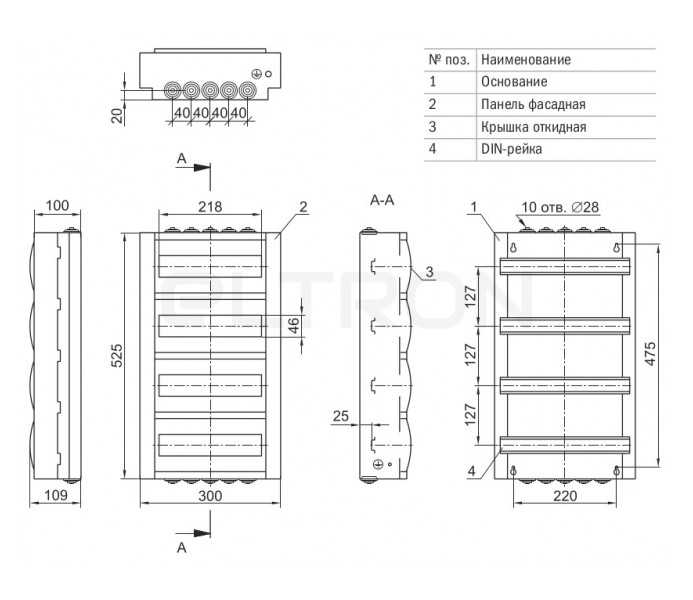

Ширина автомата 1 DIN: описание ДИН-рейки, расстояние между DIN-рейками в щитке
Чем Крепить Дин Рейку к Монтажной Панели
Авторизуясь в LiveJournal с помощью стороннего сервиса вы принимаете условия Пользовательского соглашения LiveJournal
Итак, мы в СНТ начали сборку щитов учёта для выноса их на улицу, как это требует Мосэнергосбыт для осуществления индивидуального учёта электроэнергии. Мы нашли шкафы (IEK), расчитанные на установку однофазных счётчиков, однако они вполне подходят и для компактных трёхфазных счётчиков типа Меркурий 231:
Внутри шкаф выглядит так:
В верхней части шкафа находится монтажная панель. В нижней части — DIN-рейка для автоматических выключателей, закрытая фальш-панелью. Также под фальш-панелью параллельно отверстиям в дне корпуса шкафа располагается рейка для крепления входных и выходных кабелей.
Сначала снимаем фальш-панель, закрывающую пользовательские автоматические выключатели, и откладываем её в сторону. Вернём её наместо после приёмки шкафов инспектором. Затем снимаем монтажную панель и рейку. Они нам не понадобятся:
Вместо монтажной панели на площадки крепим дополнительную DIN-рейку для вводного автомата и счётчика:
Я попытался максимально сместить на площадках DIN-рейку вниз, чтобы отодвинуть устанавливаемый на неё счётчик от верхних отверстий крепления шкафа в задней стенке корпуса, чтобы было больше места для работы при креплении шкафа на столб.
Затем крепим всё необходимое оборудование на DIN-рейки:
Затем выполняем монтаж гибким проводом ПВ-3 сечением 6 кв.мм.:
Фазы выполняем проводами красного, чёрного и белого цветов (по ГОСТу следует делать коричневым, чёрным и серым, но таковых в наличии не было), ноль ведём синим цветом и заземляем его на шину заземления. Туда же заземляем корпус шкафа. Поскольку провода в шине заземления зажимаются голыми винтами, обязательно оконцовываем многожильные провода специальными наконечниками.
Приходящий PEN-провод СИП’а заводим сразу в счётчик, потому что он должен быть опечатан, как и вводные фазные провода. СИП, идущий к дому, подключаем к нижнему автомату и шине заземления.
Закрываем бокс вводного автомата и клеммник счётчика. Ставим на место фальш-панель. В итоге у нас получается вот так:
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Особенности применения Габариты или размеры автоматических выключателей закрепляемых на дин-рейке, обычно рассчитываются с учетом следующих соображений. Спрашивайте, я на связи!
Виды
Выпускаются они разные по размерам и форме. Понятно, в небольшой щиток нужно ставить короткую рейку. А длинную даже иногда называют DIN-рельса. Рейка крепится шурупами или болтами, для чего на ней изготовитель уже высверлил ряд продолговатых отверстий. Выпускаются и без отверстий, что, в общем-то, придает немного большую твердость. При монтаже тогда нужно будет точно высверлить там, где рейка будет крепиться к основанию. Материал — алюминий или сталь, оцинкованная или нержавеющая
Собственно, бывает важна надежность, а не физическая легкость, чтобы рейка твердо удерживала установленные на ней модули, потому что это чаще всего очень важно и для питания квартиры, и для ее безопасности, и для оборудования. Что нужно монтировать один раз, но со стопроцентным доверием к результатам. Играет роль производитель
Собственно, его культура производства. Что всегда можно увидеть по отсутствию заусенцев, строго выдержанной линейности формы, а также размерам, толщине и качеству металла. Популярных производителей можно назвать несколько: ABB, IEK, ДКС. Но производством электро-аксессуаров занимаются многие известные фирмы, поэтому лучше руководствоваться при выборе соображениями принципиального характера
Играет роль производитель. Собственно, его культура производства. Что всегда можно увидеть по отсутствию заусенцев, строго выдержанной линейности формы, а также размерам, толщине и качеству металла. Популярных производителей можно назвать несколько: ABB, IEK, ДКС. Но производством электро-аксессуаров занимаются многие известные фирмы, поэтому лучше руководствоваться при выборе соображениями принципиального характера.
Профилей выпускается три.
Ω-образный (омега). Наиболее часто употребляем. На нее крепятся автоматы, приборы учета.
DIN-рейка омега
C-образный. На них ставятся аппаратные зажимы, клеммные колодки.
DIN-рейка С
G-образный профиль. Почти такая же, как рейка типа С, только под специфические зажимы.
DIN-рейка типа G
Виды клеммников
Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.
На сегодняшний день массовое распространение получили два вида клеммников:
винтовые
пружинные
В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.
В своем обозначении они имеют две цифры.
первая цифра указывает на максимально возможное сечение проводника для подключения
вторая — ширину колодки в миллиметрах
Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.
Ток на который рассчитана клемма прописывается на корпусе.
Даже привычные всем проходные клеммы могут быть различных видов:
во-первых, под провода разного сечения 2,5-4-6-10мм2 и т.д.
Попадаются силовые модели вплоть до 240-270мм2.
с рубильником (ножевым размыкателем)
Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.
Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.
Откидываете поочередно все цепи и вызваниваете провода.
с диодами
с предохранителями
Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.
двухрядными
двух, трех, четырехпроводными
С одной клеммы и одного посадочного места в щитке можно сразу подключить два контакта на кнопке или подать через нее и фазу и ноль.
Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.
Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.
токовыми
Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.
Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.
Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.
В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.
Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.
Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.
