Пошаговая техника соединения труб своими руками
Любая стыковка деталей вентиляции имеет свою последовательность действий.
Определяют способ присоединения перехода с воздуховодом исходя из типа приобретенного устройства.
Готовят и собирают детали соединительного узла прямоугольной части.
Вставляют с необходимой герметизацией короб круглой частью в предыдущий воздуховод.
Затем на прямоугольник переходника крепят следующий сегмент, решетку или диффузор в зависимости от проекта.
Необходимые инструменты и материалы
В набор инструментов входят шуруповерт, кровельные ножницы, оправка, заклепочник и другие инструменты, в зависимости от вида операций.
Ход работ
Вначале определяется общая длина вентиляционной системы, включая фасонные детали. Если длина всего воздуховода небольшая, он собирается по месту. Большие конструкции монтируются по частям.
Необходимо предусмотреть заранее и подготовить, если это требуется, врезку, произвести монтаж обратного клапана.
Нередко к фасонному элементу, коим является переход, монтируется крышный дроссель, в таком случае форма его сечения и тип соединительной части должны соответствовать параметрам переходника.
Если в системе работает мощный вентилятор, должна быть предусмотрена гибкая вставка для вентилятора, которая вставляется одной стороной к патрубку вентилятора, а другой – к каналу.
Завершить монтаж всей системы надлежит установке дефлектора на вентиляционной трубе, выходящей на крышу дома.
Прямоугольные переходы: когда выбрать их?
Если вам нужен переход для вентиляции с большой пропускной способностью, прямоугольные переходы могут подойти вам лучше всего. Их форма позволяет создавать более широкие отверстия, которые дают возможность осуществлять более эффективный обмен воздуха. Более того, прямоугольные переходы могут быть легко установлены и маневрированы, что делает их удобным в использовании.
Прямоугольные переходы также хорошо сочетаются с другими элементами вентиляционной системы. Их форма и размеры позволяют легко подключать их к воздуховодам и другим вентиляционным элементам. Это дает возможность создать эффективную систему вентиляции с минимальными потерями воздуха.
Однако, перед тем как выбрать прямоугольные переходы, стоит учесть некоторые особенности. Их форма может быть неэффективной в установках с ограниченным пространством, где более компактные и гибкие переходы могут быть более подходящими. Также стоит учесть, что прямоугольные переходы могут требовать дополнительного крепления и усиления в зависимости от условий эксплуатации.
В итоге, выбор использования прямоугольных переходов зависит от ваших конкретных потребностей и условий эксплуатации. Они являются надежным и эффективным типом переходов для вентиляции, но решение о выборе остается за вами.
Способы соединения
Существует несколько методов соединения переходных элементов с трубами воздуховода:
- Фланцевое крепление осуществляется через специальную деталь, которая с квадратной стороны приваривается, с круглой — закрепляется болтами и гайками.
- Шинореечное или реечное проводится через соединительную деталь в форме уголка. Один изгиб вставляется внутрь трубы и прикручивается саморезами, а выступающий под углом к поверхности соединяется методом штамповки или защелкивания.
- Самый надежный и герметичный способ соединения труб воздуховода — сварной, но он требует специального оборудования и навыков работы с ним.
При соединении круглых концовок самым распространенным является ниппельный способ. Он реализуется путем установки между трубами специальной детали, у которой посередине имеется зиг-выступ. В него упрется край после того, как его полностью утопят в элемент магистрали. Фиксируют ниппель хомутами.
Сварные воздуховоды прямоугольные-круглые не требуют дополнительной герметизации. Если применяются другие способы соединений, на стыки накладываются резиновые уплотнители.
При выборе того или иного метода нужно четко определиться, что стоит на первом месте — стоимость, надежность, простота и легкость монтажа. Сегодня многие специалисты комбинируют разные соединения, используя достоинства каждого в полной мере.

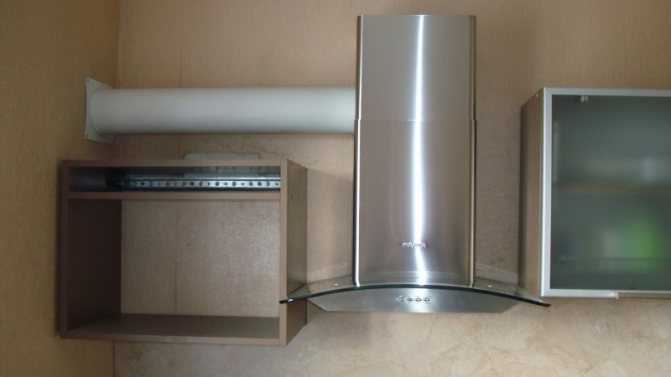

Пластиковые трубы для вытяжки на кухне
Трубы из пластика предназначены для сборки каналов системы вентиляции. Но их вполне допустимо применять для прокладывания воздуховода от вытяжки (при условии, что вас устроит, как такие трубы выглядят). Главные преимущества такого выбора – долговечность и практичность. Гладкие стенки труб не собирают грязь, их легко мыть.
В продаже имеется несколько десятков разновидностей пластиковых труб.
Характеристики
Наиболее важной характеристикой труб из пластмассы является форма сечения:
- Диаметр вытяжной трубы кухонной вытяжки круглой формы сечения может быть 100, 120, 125, 150 мм.
- Прямоугольные и квадратные воздуховоды также имеют стандартные размеры. Наиболее распространены следующие варианты (размеры даны в см): 5,5х11; 6х12,2; 6х20,4.
При выборе учитывают также тип пластика, из которого изготовлен каждый элемент. Так, ПВХ – наиболее доступный по ценам и часто встречающийся в продаже пластик. Его главный недостаток – склонность к растрескиванию при охлаждении до +5°C и ниже. Также себя ведет и полиуретан. ПНД (полиэтилен низкого давления) лучше переносит холод (выдерживает до -80°C), но при нагревании до +100°C и выше может начать тлеть.
Когда стоит использовать
Выбирать пластик стоит для капитального монтажа. Хотя процесс сборки и подключения такого вентиляционного хода трудоемок и долог, канал прослужит потом долгие годы (10 лет и более), не требуя замены или сложного обслуживания. Если пластик не сочетается с гарнитуром, можно провести скрытый канал прямоугольного сечения.
Разделение систем по конструкции
В этом случае при систематизации учитываются различия в инженерных решениях.
Подробного рассмотрения требуют канальные и бесканальные виды вентиляции.
Канальная
Название этой разновидности говорит само за себя. Конструкция системы вентиляции предполагает наличие разветвленной сети воздуховодов, которые упорядочивают воздушные потоки.
Данная сеть служит как для доставки в здание атмосферного воздуха, так и для удаления использованного. Обычно такая сеть имеет общий блок, который предназначен для улучшения свойств приточного потока.
Монтаж системы вентканалов, как правило, осуществляется в малозаметных местах, например, за подвесными потолками.
Этот способ наиболее часто используется в больших общественных, производственных зданиях, медицинских учреждениях или торговых центрах.
В небольших частных домах и квартирах полноценная канальная схема не применяется из-за недостатка места. Однако широко используются ее элементы, например, вытяжные коллекторы или приточные воздухопроводы.
Эффективность работы вентканалов зависит от их материала, формы и сечения. Чаще всего для изготовления этих изделий применяется металл или пластик.
Металлические каналы в основном используются там, где требуется функционирование при высоких нагрузках. Это производственные помещения или магистральные воздуховоды в крупных сооружениях.
Пластиковые каналы со специальными соединительными элементами позволяют собрать трассу любой конфигурации и часто применяются в квартирах. Кроме того, пластик хорошо поглощает звук.
Воздухопропускные каналы бывают жесткие и гофрированные, то есть гибкие. Сечение может быть круглым или прямоугольным. Второе более характерно для изделий из пластика.
Подводя итог, можно констатировать, что широчайший ассортимент рассматриваемых изделий позволяет реализовать схему любой сложности.
Бесканальная
Бесканальная система не имеет специальных воздушных каналов. В качестве примера может служить вентилятор, установленный в форточном проеме.
Аналогичные простые вентиляционные установки могут быть смонтированы в приточных отверстиях, за перекрытиями и т. п. Естественную вентиляцию также можно отнести к бесканальным вариантам.

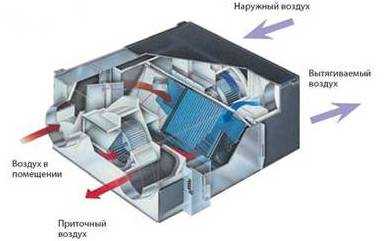

Современным решением является использование бризеров. Это специальные электроприборы, позволяющие поддерживать в комнате постоянную температуру, влажность и осуществляющие очистку воздуха от примесей.
Когда необходимо подобное соединение

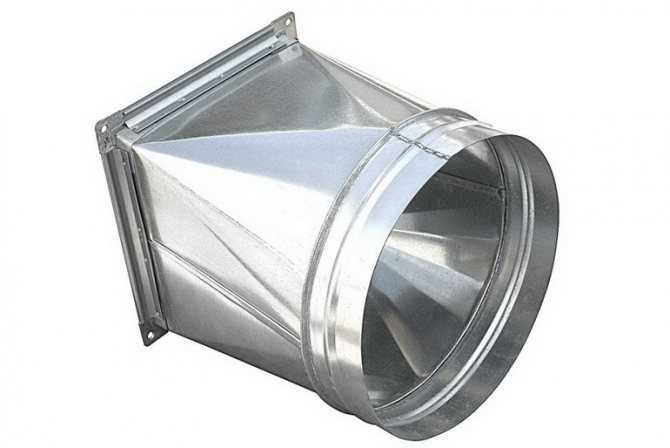

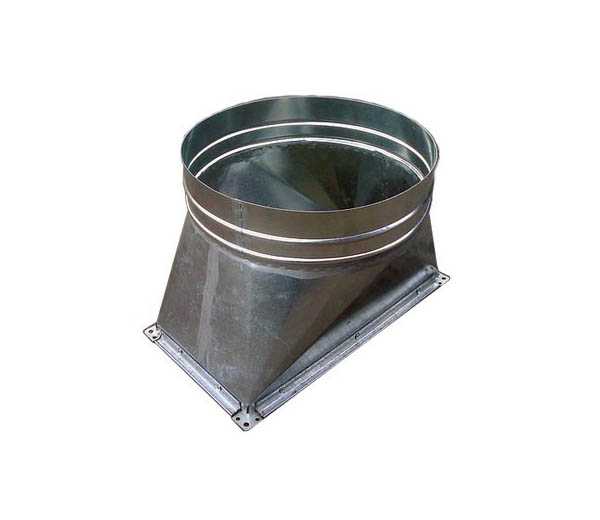

Воздуховодные системы возводятся из металлических труб двух видов сечения: прямоугольного и круглого, либо плоскоовального. Возникают ситуации, когда необходимо перейти с одного вида на другой в одной и той же воздушной магистрали. Как правило, это обусловлено либо технической необходимостью, либо проектными решениями.
Для того, чтобы плавно и надежно соединить разные типы, изготовляют специальные конструкции: переходы с одной формы сечения на другую форму.
Они изготовляются из оцинкованной или нержавеющей стали толщиной от 0,5 до 2 мм, прокатным методом. На фото внизу изображен переходник с круглого сечения на квадратный. Одна часть короба имеет отверстие прямоугольной формы, другая – круглой.
В соответствии с типом исполнения, расположение сечений может быть, как симметричным, так и асимметричным. Внизу на схеме указано 6 способов размещения круглых отверстий.
Переход с прямоугольного сечения на прямоугольное сечение
| ВОЗДУХОВОДЫ ПРЯМОУГОЛЬНЫЕ ИЗ ОЦИНКОВАННОЙ СТАЛИ | |||||
| Толщина металла, мм | 0,5 | 0,7 | 0,8 | 0,9 | 1,0 |
| Прямой участок L=1,25м | 450 | 570 | 610 | 670 | 715 |
| Прямой участок L=2,00м | 520 | 660 | 705 | 770 | 825 |
| Прямой участок L=2,50м | 520 | 660 | 705 | 770 | 825 |
| Фасонное изделие | 800 | 880 | 920 | 960 | 1070 |
| Нестандартное фасонное изделие | 1100 | 1250 | 1350 | 1400 | 1550 |
ЦЕНЫ — В РУБЛЯХ ЗА КВАДРАТНЫЙ МЕТР, С УЧЕТОМ НДС Длина переходов может быть любой, но существуют рекомендации по длине переходов:
- L = 300 мм, если периметр перехода составляет до 2500 мм;
- L = 500 мм, если периметр перехода составляет более 2500 мм.
Материал и толщина материала используемые для изготовления:
- сталь рулонная оцинкованная от 0,55 до 1,0 мм.
- сталь рулонная нержавеющая от 0,5 до 1,0 мм.
Тип соединения:
- на фланцах из шины и уголка
- на фланцах из сварного уголка
- без фланцев на реечном соединении
Материал для фланцев:
- шина №20 + уголок 20(65); 20(95)
- шина №30 + уголок 30 (105)
- сварной уголок 25х25х3; 32х32х3;

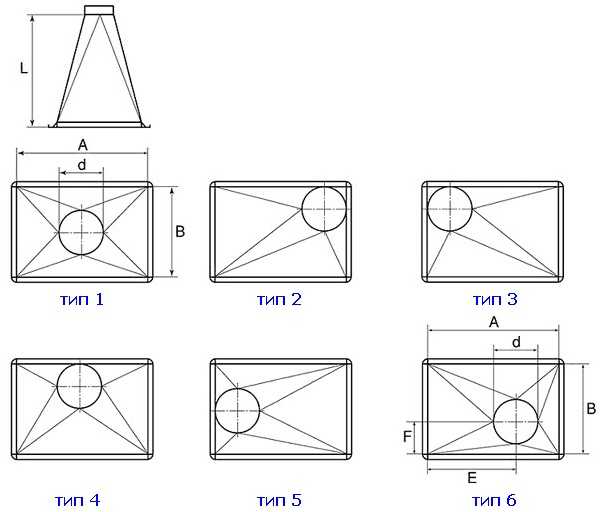

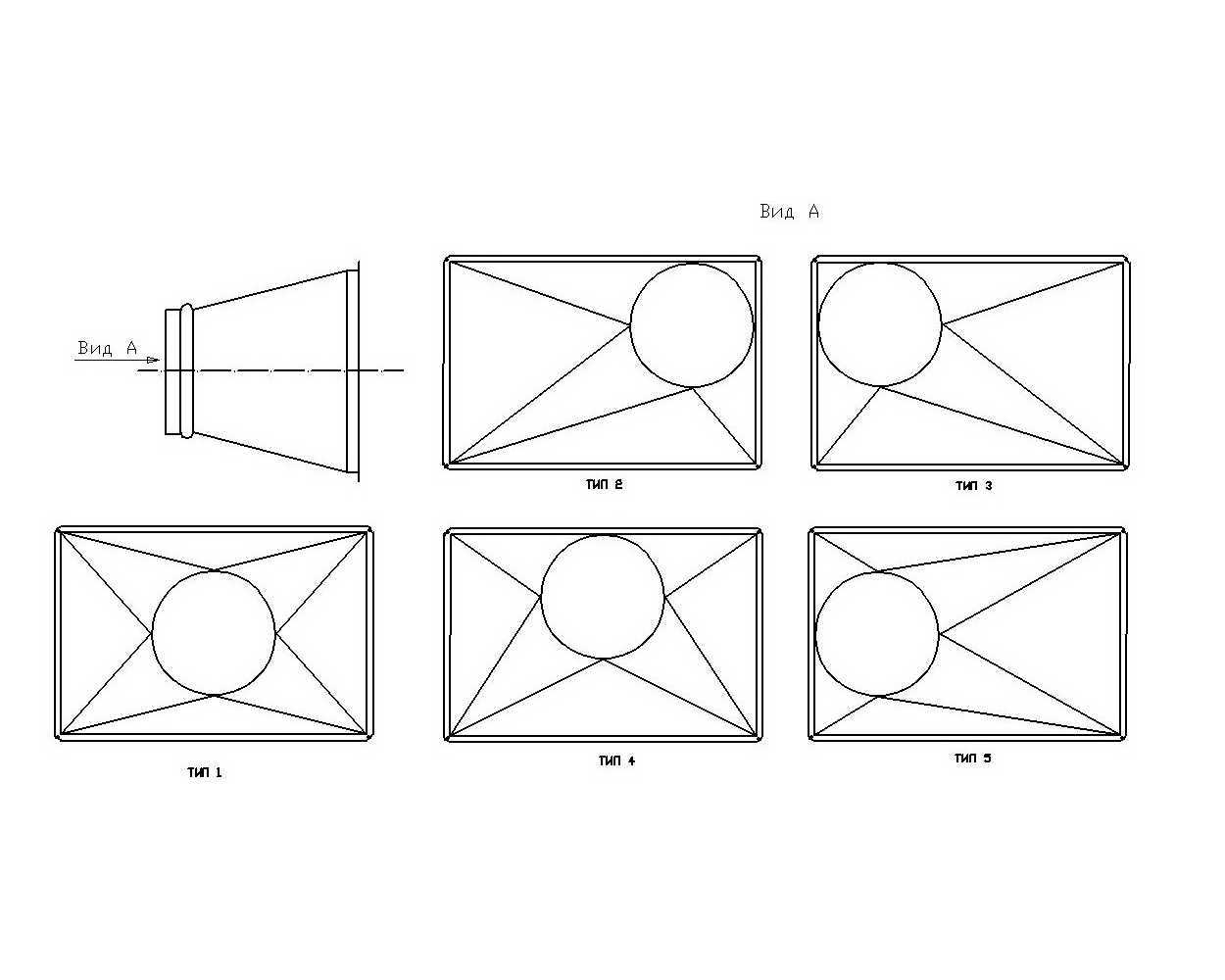

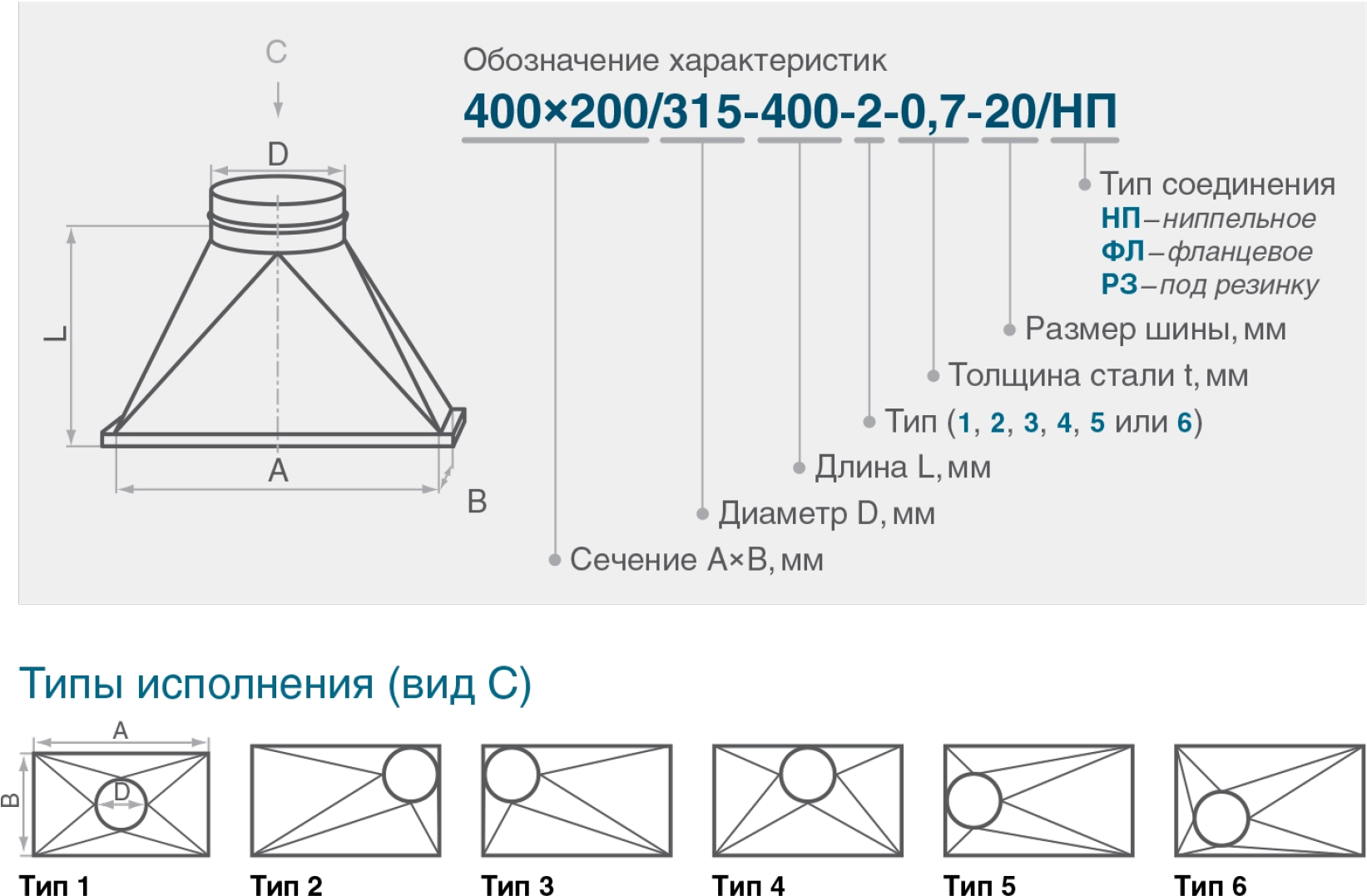

Исполнение Переходов:
- Тип 1
- Тип 2
- Тип 3
- Тип 4
- Тип 5
- Тип 6

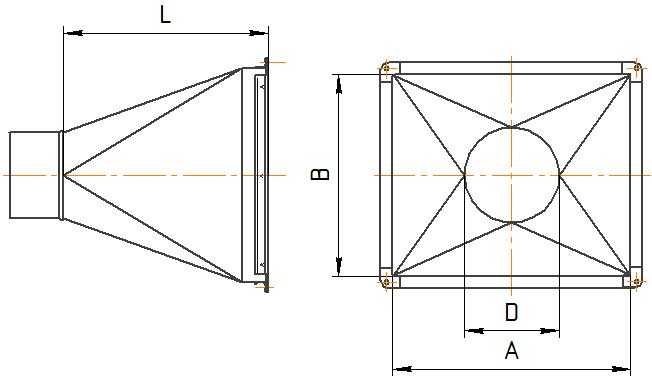

Модельный ряд и технические характеристики
| Сечение AxB, мм | Сечение CxD, мм | L, мм | t, мм | S, м2 | М, кг |
| 150х100 | 100х100 | 300 | 0,50 | 0,18 | 0,9 |
| 150х150 | 100х100 | 300 | 0,50 | 0,19 | 0,9 |
| 150х150 | 150х100 | 300 | 0,50 | 0,21 | 1,0 |
| 200х100 | 100х100 | 300 | 0,50 | 0,20 | 0,9 |
| 200х150 | 150х150 | 300 | 0,50 | 0,24 | 1,1 |
| 200х200 | 150х150 | 300 | 0,50 | 0,25 | 1,2 |
| 250х200 | 200х200 | 300 | 0,50 | 0,30 | 1,4 |
| 250х250 | 150х150 | 300 | 0,50 | 0,28 | 1,3 |
| 250х250 | 200х200 | 300 | 0,50 | 0,31 | 1,5 |
| 250х250 | 250х200 | 300 | 0,50 | 0,33 | 1,6 |
| 300х150 | 150х150 | 300 | 0,50 | 0,28 | 1,3 |
| 300х150 | 200х150 | 300 | 0,50 | 0,29 | 1,4 |
| 300х200 | 150х150 | 300 | 0,50 | 0,29 | 1,3 |
| 300х200 | 200х200 | 300 | 0,50 | 0,32 | 1,5 |
| 300х200 | 250х200 | 300 | 0,50 | 0,33 | 1,6 |
| 300х250 | 250х200 | 300 | 0,50 | 0,34 | 1,6 |
| 300х250 | 250х250 | 300 | 0,50 | 0,36 | 1,7 |
| 300х300 | 200х200 | 300 | 0,50 | 0,35 | 1,6 |
| 300х300 | 200х300 | 300 | 0,50 | 0,38 | 1,8 |
| 350х200 | 300х200 | 300 | 0,50 | 0,36 | 1,7 |
| 350х250 | 350х200 | 300 | 0,50 | 0,39 | 1,9 |
| 400х150 | 300х150 | 300 | 0,50 | 0,35 | 1,7 |
| 400х200 | 200х200 | 300 | 0,50 | 0,36 | 1,7 |
| 400х200 | 250х200 | 300 | 0,50 | 0,37 | 1,7 |
| 400х200 | 300х200 | 300 | 0,50 | 0,38 | 1,8 |
| 400х200 | 350х200 | 300 | 0,50 | 0,39 | 1,9 |
| 400х200 | 400х150 | 300 | 0,50 | 0,39 | 1,9 |
| 400х250 | 200х200 | 300 | 0,50 | 0,37 | 1,7 |
| 400х250 | 300х200 | 300 | 0,50 | 0,39 | 1,8 |
| 400х250 | 300х250 | 300 | 0,50 | 0,41 | 1,9 |
| 400х250 | 400х200 | 300 | 0,50 | 0,42 | 2,0 |
| 400х300 | 300х200 | 300 | 0,50 | 0,41 | 1,9 |
| 400х300 | 300х300 | 300 | 0,50 | 0,44 | 2,1 |
| 400х300 | 400х200 | 300 | 0,50 | 0,44 | 2,1 |
| 400х350 | 350х350 | 300 | 0,50 | 0,48 | 2,3 |
| 400х400 | 250х250 | 300 | 0,50 | 0,45 | 2,1 |
| 400х400 | 300х400 | 300 | 0,50 | 0,50 | 2,4 |
| 500х150 | 400х150 | 300 | 0,50 | 0,41 | 1,9 |
| 500х200 | 300х200 | 300 | 0,50 | 0,42 | 2,0 |
| 500х200 | 400х200 | 300 | 0,50 | 0,44 | 2,1 |
| 500х250 | 300х200 | 300 | 0,50 | 0,43 | 2,0 |
| 500х250 | 300х250 | 300 | 0,50 | 0,45 | 2,1 |
| 500х250 | 400х200 | 300 | 0,50 | 0,45 | 2,1 |
| 500х250 | 400х250 | 300 | 0,50 | 0,47 | 2,2 |
| 500х300 | 300х200 | 300 | 0,50 | 0,45 | 2,1 |
| 500х300 | 300х250 | 300 | 0,50 | 0,46 | 2,2 |
| 500х300 | 300х300 | 300 | 0,50 | 0,48 | 2,3 |
| 500х300 | 400х200 | 300 | 0,50 | 0,47 | 2,2 |
| 500х300 | 400х250 | 300 | 0,50 | 0,48 | 2,3 |
| 500х300 | 400х300 | 300 | 0,50 | 0,50 | 2,4 |
| 500х300 | 500х250 | 300 | 0,50 | 0,51 | 2,4 |
| 500х400 | 400х300 | 300 | 0,50 | 0,53 | 2,5 |
| 500х400 | 400х400 | 300 | 0,50 | 0,56 | 2,7 |
| 500х400 | 500х300 | 300 | 0,50 | 0,56 | 2,7 |
| 600х200 | 400х200 | 300 | 0,70 | 0,48 | 3,2 |
| 600х200 | 500х200 | 300 | 0,70 | 0,50 | 3,3 |
| 600х250 | 400х200 | 300 | 0,70 | 0,49 | 3,2 |
| 600х250 | 500х250 | 300 | 0,70 | 0,53 | 3,5 |
| 600х300 | 300х200 | 300 | 0,70 | 0,49 | 3,3 |
| 600х300 | 300х300 | 300 | 0,70 | 0,53 | 3,5 |
| 600х300 | 400х200 | 300 | 0,70 | 0,51 | 3,4 |
| 600х300 | 400х300 | 300 | 0,70 | 0,54 | 3,6 |
| 600х300 | 500х250 | 300 | 0,70 | 0,54 | 3,6 |
| 600х300 | 500х300 | 300 | 0,70 | 0,56 | 3,7 |
| 600х400 | 400х300 | 300 | 0,70 | 0,57 | 3,8 |
| 600х400 | 400х400 | 300 | 0,70 | 0,61 | 4,0 |
| 600х400 | 500х250 | 300 | 0,70 | 0,58 | 3,8 |
| 600х400 | 500х400 | 300 | 0,70 | 0,62 | 4,1 |
| 600х400 | 600х300 | 300 | 0,70 | 0,63 | 4,1 |
| 700х300 | 600х300 | 300 | 0,70 | 0,62 | 4,1 |
| 700х400 | 400х300 | 300 | 0,70 | 0,62 | 4,1 |
| 700х400 | 500х400 | 300 | 0,70 | 0,67 | 4,4 |
| 700х400 | 600х400 | 300 | 0,70 | 0,68 | 4,5 |
| 800х300 | 600х300 | 300 | 0,70 | 0,66 | 4,4 |
| 800х400 | 600х300 | 300 | 0,70 | 0,70 | 4,6 |
| 800х400 | 700х400 | 300 | 0,70 | 0,74 | 4,9 |
| 800х500 | 400х400 | 300 | 0,70 | 0,76 | 5,0 |
| 800х500 | 600х350 | 300 | 0,70 | 0,75 | 5,0 |
| 800х500 | 600х500 | 300 | 0,70 | 0,79 | 5,2 |
| 800х500 | 700х400 | 300 | 0,70 | 0,77 | 5,1 |
| 800х500 | 800х400 | 300 | 0,70 | 0,81 | 5,3 |
| 900х400 | 800х400 | 300 | 0,70 | 0,80 | 5,3 |
| 900х500 | 800х500 | 300 | 0,70 | 0,86 | 5,7 |
| 1000х500 | 700х400 | 300 | 0,70 | 0,88 | 5,8 |
| 1000х500 | 800х500 | 300 | 0,70 | 0,91 | 6,0 |
| 1000х600 | 800х600 | 300 | 0,70 | 0,98 | 6,4 |
| 1200х400 | 800х400 | 300 | 0,90 | 0,96 | 8,1 |
| 1200х400 | 1000х400 | 300 | 0,90 | 0,97 | 8,2 |
| 1200х400 | 1000х500 | 300 | 0,90 | 1,00 | 8,5 |
| 1200х600 | 1000х500 | 300 | 0,90 | 1,07 | 9,1 |
| 1200х600 | 1000х600 | 500 | 0,90 | 1,10 | 9,3 |
| 1400х500 | 1000х500 | 500 | 0,90 | 1,83 | 15,5 |
| 1400х500 | 1200х400 | 500 | 0,90 | 1,84 | 15,6 |
| 1600х600 | 1400х600 | 500 | 0,90 | 2,20 | 18,6 |
| 1800х500 | 1400х500 | 700 | 0,90 | 2,23 | 18,9 |
| 2000х1400 | 1800х500 | 700 | 1,20 | 4,68 | 39,7 |
| 2000х1600 | 1600х800 | 1,20 | 4,82 | 40,9 |
Эффективность вентиляции
Независимо от типа вентиляции она, прежде всего, должна быть качественной и эффективной. Для выполнения этих условий необходимо, чтобы еще на этапе ее проектирования были выполнены некоторые рекомендации:
- Объем поступающего воздуха должен соответствовать тому количеству воздуха, который удаляется из помещений. Бывают случаи, когда необходимо сделать эти объемы разными, но все это заранее предусматривается.
- Приточную вентиляционную систему и вытяжную надо располагать правильно. Чистый воздух должен подходить, прежде всего, туда, где отсутствуют вредные выделения, а отток должен быть максимальным в местах образования ядовитых веществ.
- Вентиляционная система не должна влиять существенно на температурный режим производственных помещений.
- Шум, издаваемый вентилирующими устройствами, не должен превышать допустимые нормы.
- Монтаж должен обязательно предусмотреть вопросы противопожарной безопасности.
- Вентиляция должна легко обслуживаться.
- Эффективность работы системы должна быть максимальная.
Если вентиляция производственных помещений на предприятии работает исправно и эффективно, то можно не опасаться за микроклимат в цехах. Необходимо помнить, что производительность работы рабочих напрямую зависит от атмосферы на предприятии. Забота о здоровье своих подчиненных — прямая обязанность руководителей предприятия.
Вентиляция производственных помещений: проектирование, монтаж, обслуживание: 8–495–225–37–19
Вентиляция, Оборудование, Проектирование вентиляции, Термины вентиляции Вентиляция производственных помещений
Способы соединения
Для монтажа переходов с другими сегментами используют различные способы:
- с круглой стороны – ниппельное;
- с прямоугольной – фланцевое, реечное, на шинорейке, сваркой.

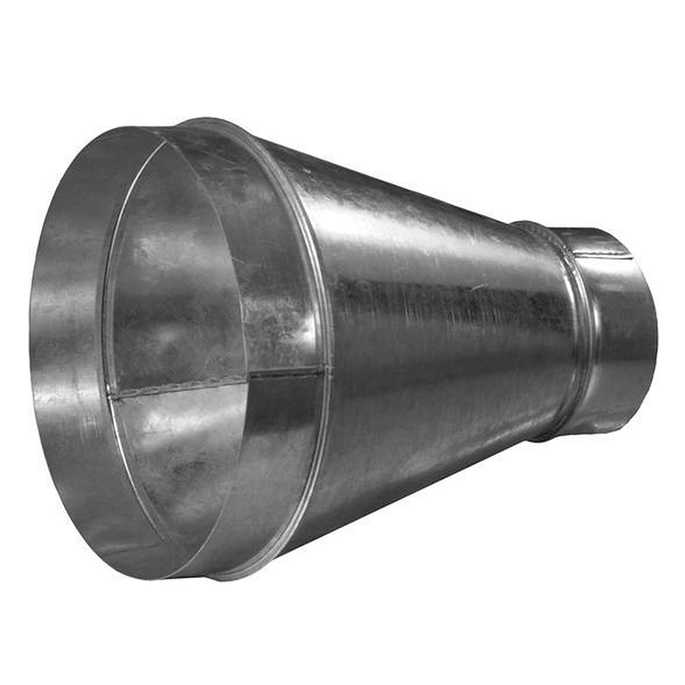

Ниппель представляет собой патрубок, на котором посередине выдавливается на станке ещё на стадии заготовки так называемый зиг. Вот с такой муфтой уже выпускается готовый переходник.
Ниппель для стыковки круглых сечений:
Фланцы с прямоугольной стороны соединяются с ответной деталью при помощи болтов и гаек. Часто фланцы делают из шино-рейки и уголков.
Если не используют фланцы, прибегают к реечному способу.
На фото реечное соединение:
Понятие вентиляции
Что такое вентиляция? Ответ на этот вопрос достаточно очевиден. Воздушная среда не статична. Потоки воздуха все время находятся в движении под влиянием различных факторов. Задача состоит в том, чтобы упорядочить воздухообмен.
Необходимо добиться, чтобы свежий воздух поступал в помещения в достаточном количестве
Не менее важно полное удаление загрязненных воздушных масс
На практике эти процессы взаимосвязаны и вместе обеспечивают благоприятные условия для жизнедеятельности людей.
Таким образом, вентиляция представляет собой систему, организующую правильный воздухообмен и направляющую воздушные потоки.
Эффективность вентиляции
Независимо от типа вентиляции она, прежде всего, должна быть качественной и эффективной. Для выполнения этих условий необходимо, чтобы еще на этапе ее проектирования были выполнены некоторые рекомендации:
- Объем поступающего воздуха должен соответствовать тому количеству воздуха, который удаляется из помещений. Бывают случаи, когда необходимо сделать эти объемы разными, но все это заранее предусматривается.
- Приточную вентиляционную систему и вытяжную надо располагать правильно. Чистый воздух должен подходить, прежде всего, туда, где отсутствуют вредные выделения, а отток должен быть максимальным в местах образования ядовитых веществ.
- Вентиляционная система не должна влиять существенно на температурный режим производственных помещений.
- Шум, издаваемый вентилирующими устройствами, не должен превышать допустимые нормы.
- Монтаж должен обязательно предусмотреть вопросы противопожарной безопасности.
- Вентиляция должна легко обслуживаться.
- Эффективность работы системы должна быть максимальная.
Если вентиляция производственных помещений на предприятии работает исправно и эффективно, то можно не опасаться за микроклимат в цехах. Необходимо помнить, что производительность работы рабочих напрямую зависит от атмосферы на предприятии. Забота о здоровье своих подчиненных — прямая обязанность руководителей предприятия.
Вентиляция производственных помещений: проектирование, монтаж, обслуживание: 8–495–225–37–19
Вентиляция, Оборудование, Проектирование вентиляции, Термины вентиляции Вентиляция производственных помещений
Переходы для вентиляции от
Переход для вентиляции служит для соединения элементов воздуховодной системы разного диаметра между собой. Изделие может быть круглой или прямоугольной формы в зависимости от типа вентиляционной системы. Длина и диаметр подбирается исходя из особенностей места эксплуатации. Наш производит весь спектр продукции для воздуховодных систем В Санкт-Петербурге. Отлаженные циклы производства на автоматизированном оборудовании позволяют выпускать высококачественную продукцию любой конфигурации и размеров. В результате этого мы способны обеспечить поставку любого объема и наименования изделий. Всего существует три типа переходов:
- с круглого на круглое сечение – применяется для соединения одного диметра воздуховода с другим. Изделие имеет конусообразную форму. Крепление производится посредством соединения посадочных мест вентиляционных элементов и переходов;
- Переходы для вентиляции с квадратного на круглое – используются для стыковки элементов вентиляционной магистрали, в которой присутствуют разные по конфигурации воздуховоды (круглые и прямоугольные);
- с прямоугольного на прямоугольное – монтируются при стыковке вентканалов разного сечения. Такие прямоугольные переходы воздуховодов широко распространены в различных отраслях, так как просты в сборке и эксплуатации.
Типы переходов для вентиляции, помимо формы и размера, разделяются по смещению посадочных мест. Они бывают:
- центральные – место стыковки перехода и воздуховода семерично расположено относительно центра со обоих сторон изделия;
- односторонние – посадочное место прямо пропорционально смещено относительно центра с обеих сторон;
- со смещением – с одной из сторон область соединения смещено относительно центра.
Приточно-вытяжная вентиляция
Приточно-вытяжная вентиляция представляет собой соединение приточной системы и вытяжной, что позволяет ей сочетать в себе плюсы как одной, так и другой систем. Такая система позволяет организовывать максимально правильный воздухообмен
Приточно-вытяжная вентиляция эффективно решает проблему не только с воздухообменом, но и с фильтрацией, регулированием температуры и влажности в помещении. Система работает в любое время года. Однако если производительность и приточной, и вытяжной вентиляции не будет сбалансирована, по дому начнут «гулять» сквозняки и хлопать дверями.
Кроме того, приточно-вытяжная вентиляция позволяет существенно снизить эксплуатационные расходы за счет применения утилизации тепла для подогрева приточного воздуха. Подогрев приточного воздуха происходит за счет вытяжного воздуха комнатной температуры (а в производственных помещениях, например, цехах, воздух может быть и гораздо теплее) в специальном теплообменнике – рекуператоре.
На ряду с другими достоинствами приточно-вытяжной вентиляции можно также отметить ее возможность создавать контролируемое пониженное или избыточное давление по сравнению с внешней средой, что полезно для людей чувствительных к изменениям атмосферного давления.
Приточно-вытяжная вентиляция с утилизацией тепла в основном используется в офисных знаниях, коттеджах, бассейнах, кинотеатрах, гостиницах, кафе и ресторанах и в производственных помещениях.
Правила устройства вентиляционных каналов
Вентиляционная система это сложное инженерное сооружение, которое не будет работать эффективно, если при строительстве допущены ошибки. Правила устройства вентиляционных каналов изложены в нормативных документах (СНиП 2.04.05-91).
Чтобы обустроить вентканал, необходимо учесть:
- Чем прямее канал, тем он эффективнее. Отклонение от вертикальной оси допустимо в 30 градусов. Горизонтальные участки и повороты должны быть минимизированы.
- Если два канала на одном уровне имеют разную длину, то эффективность работы более короткого резко снижается. Для уравнивания скорости потоков в более длинную шахту вставляют решетку.
- Минимальный размер квадратного вентканала принят в половину длины стандартного кирпича, что составляет 12,5 см. Более объемные каналы выкладывают в кратных величинах.
- Круглое сечение воздуховода эффективнее для пропуска воздушного потока, чем прямоугольное. Допустимый минимальный диаметр трубы – 120 мм.
- Вентиляционное окно располагают не ниже 10 см от потолка.
-
Высота оголовка вентканала на крыше зависит от близости его к коньку. Если выход трубы расположен не далее 1,5 м от наивысшей точки кровли, то достаточно 0,5 м высоты. Расстояние от 1,5 до 3 м разрешает сделать трубу на уровне конька. При выходе вентиляции дальше 3 м от конька ее оголовок может быть ниже конька, но так, чтобы между ним и верхней точкой кровли был угол в 10 градусов.
- При строительстве вентиляции в частном доме воздуховод выгодно расположить в непосредственной близости к дымоотводу. Тепло от дымохода повысит интенсивность проветривания.
- Верх вентиляционного канала на естественной тяге оборудуют дефлектором.
- Все стыки сегментов воздуховода должны быть герметичны. Подсос воздуха в местах соединений снижает эффективность вентиляции.
Возведение вентиляционной шахты ведут параллельно со строительством стен. Для соблюдения размерности и направления вентканала в качестве маркера применяют деревянный короб-шаблон (инвентарный буй), размер которого чуть меньше внутреннего объема шахты, а длина не менее 65 см (высота 10 стандартных кирпичей). Выложив шахту на высоту шаблона, его опускают внутрь и смотрят насколько легко он входит.
Как соединять трубы различных сечений между собой
В вентиляционных системах достаточно часто канал воздухоотведения строится из труб различных форм, по которым движется нагнетаемый вентиляторами воздух или газ. Круглые трубы отличаются меньшим сопротивлением, но при этом занимают больше пространство, и потому их часто соединяют с прямоугольными изделиями.
Главное требование к воздуховодам — газоплотность. Напрямую соединять две трубы с разным типом сечения без потерь напора не получится: при движении через трубы разной конфигурации воздух или газ неизбежно снизит скорость движения. Чтобы этого избежать, необходимо использовать специальные переходники, которые создадут плавный переход и не будут мешать скорости движения воздушных масс.
