Модульная электроинсталляция и её особенности. короб под розетки

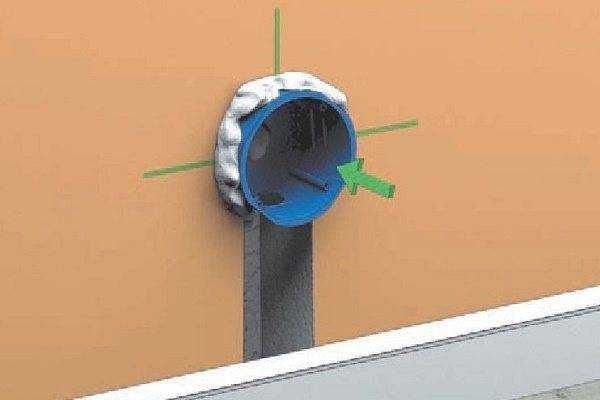

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра или ротбанда. Небольшой лайфхак, — чтобы раствор не застывал слишком быстро и не нужно было ждать сутки — необходимо алебастр смешать с ротбандом.

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок

Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Плюс ко всему обмажьте смесью сами подрозетники. Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!. Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены

Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника.

Закладка кабеля в подрозетник. Лучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.

Если у вас нету столько времени и кабель нужно вмазывать вместе с подрозетником, постарайтесь максимально точно выровнять подрозетники. Заводить кабель можно в любое отверстие, но лучше не использовать для этого боковые окошки, чтобы не возникло трудностей с последующей установкой розеток.

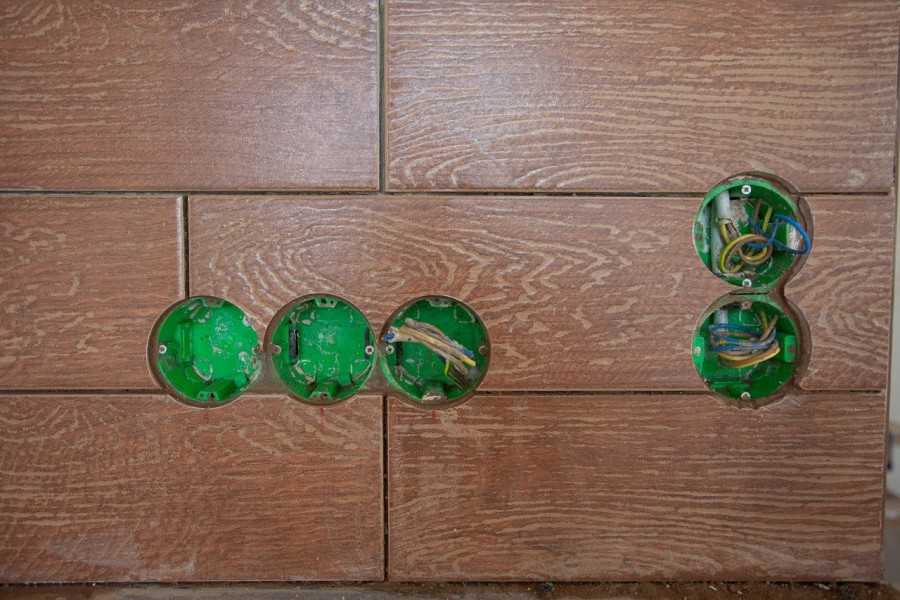

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

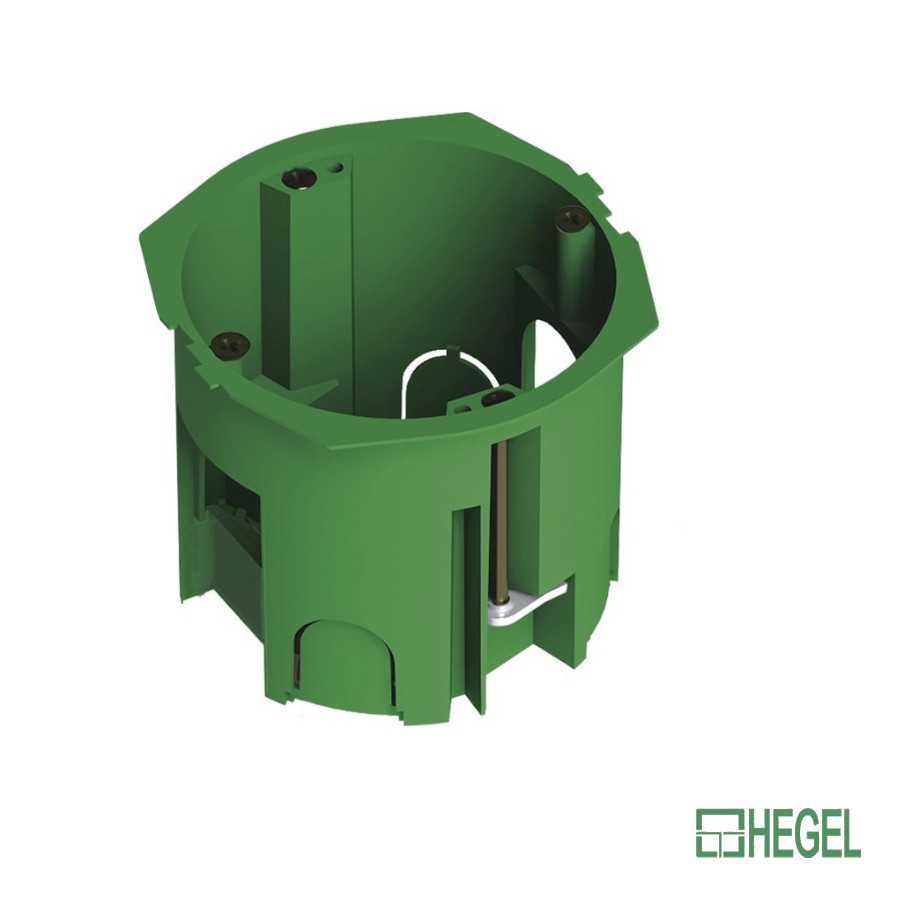

Установка в гипсокартон

Если вы не знаете, как закрепить специальных подрозетник в гипсокартоне, тогда придерживайтесь следующей инструкции.

• Вверху коробки есть 4 винта. Располагаются по парам. 2 из них будут выступать немного наружу. Их используют для фиксации розетки. Или же выключателя.
• Ещё 2 винта утоплены в корпус стакана. Внизу каждого винта есть лапка. Она может быть пластиковой или металлической. Прокручивая винт, лапка смещается и фиксирует подрозетник гипсокартонной конструкции.
• Перед установкой сделайте разметку. Она выполняется по такому же принципу, как и для бетонных стен. При этом сделать отверстие в листе гипсокартона будет куда проще. Некоторые вырезают его ножом. Но лучший выбор — это коронка по дереву.
• Сделав отверстие, заведите туда провода и разместите стакан так, чтобы винты были расположены в горизонтальной плоскости максимально ровно.
• Зафиксируйте изделие, вращая по часовой стрелке утопленные винты.

Завершив установку, нужно выполнить подключение самих розеток и проверить на предмет их работоспособности ещё раз.

Какие бывают подрозетники?, как сделать самому, Ремонт и Строительство

После демонтажа старой розетки или штробления стены под установку новой необходимо закрепить в стене подрозетник. Это изделие нужно для того, чтобы надежно зафиксировать розетку либо выключатель внутри подготовленного отверстия. Помимо этого в деревянных домах данное изделие дополнительно служит для того, чтобы предотвратить пожар при возгорании розетки. В этой статье мы рассмотрим основные виды и размеры подрозетников, применяемых в электромонтаже.

Материал изготовления

Для начала рассмотрим, из чего делают подрозетники и где применяется каждая разновидность. Итак, на сегодняшний день существует 2 основных материала изготовления:

1. Пластик. Более популярен, может быть негорючим, благодаря чему подрозетник можно устанавливать в деревянной стенке (например, в вагонке или в брусе).
2. Металл. Металлические изделия все больше отходят на задний план. Раньше они использовались для предотвращения распространения пламени, однако из-за того, что металл проводит электрический ток, в целях безопасности такой вид подрозетника теряет свою популярность.
3. Дерево. Деревянные накладки могут использоваться при монтаже открытой электропроводки, когда розетку устанавливают непосредственно на стене. Такой вид исполнения также потерял свою популярность, но ранее использовался часто.

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Монтаж подрозетников

Алмазные коронки по бетону Установку стакана можно провести своими руками. Для этого нужно подготовить следующий инструмент:

• перфоратор, зубило и молоток;
• алмазную коронку по бетону;
• рулетку, строительный маркер;
• уровень;
• гипс или асбест для приготовления фиксирующего раствора;
• шпатель;
• емкость для приготовления строительной смеси.

Этапы работы:

1. От распределительной коробки размечают будущие штробы. Линии должны быть строго вертикальными или горизонтальными.
2. Конечная точка разметки — предполагаемое место установки стакана. Его прорисовывают окружностью диаметром 70 мм.
3. По линиям прорисованных штроб делают каналы под укладку проводки.
4. По месту предполагаемого монтажа розетки сверлят круглое отверстие. Его глубину подгоняют по параметрам подрозетника. Тот должен полностью войти в стену, но не сильно утонуть в ней. Чаще бывает достаточно 5-6 см. Ровность глубины контролируют строительным уровнем, прикладывая в гнездо подрозетник. Его края должны полностью сравняться с плоскостью стены.
5. Готовую выемку очищают от строительной пыли.
6. Проложенную по каналам проводку подводят к гнезду. Оплетку зачищают и вставляют в гнезда подстаканника.
7. Нужно тщательно смочить выемку в стене и промазать её строительным раствором. Если это гипсовая смесь, то ее готовят из порошка и воды в соотношении 1:2. Если это алебастр, то пропорции порошка и воды — 4:1 соответственно.
8. Готовым раствором обрабатывают и стакан с наружной стороны. Затем вставляют его в гнездо, контролируя выступы над уровнем плоскости стены. Их быть не должно. Исключение допускается, если панель будет дополнительно облицована любым декоративным материалом. Тогда края стакана оставляют выступающими на примерную толщину отделки (с учетом клея, слоя штукатурки и др.).
9. После высыхания раствора можно приступать к монтажу самой розетки.

Бурение стены

Формирование отверстия

Примерка подрозетника

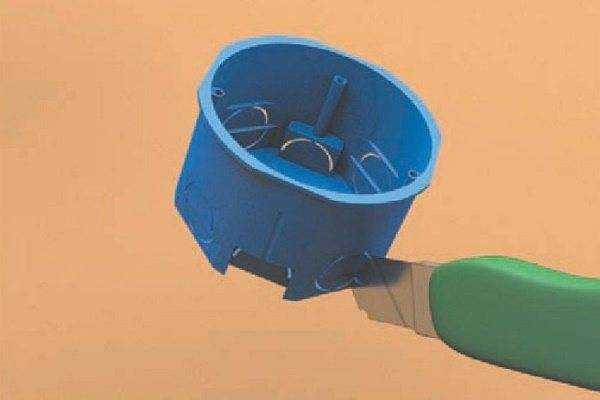

Подготовка отверстий для проводки

Очищение отверстий от пыли

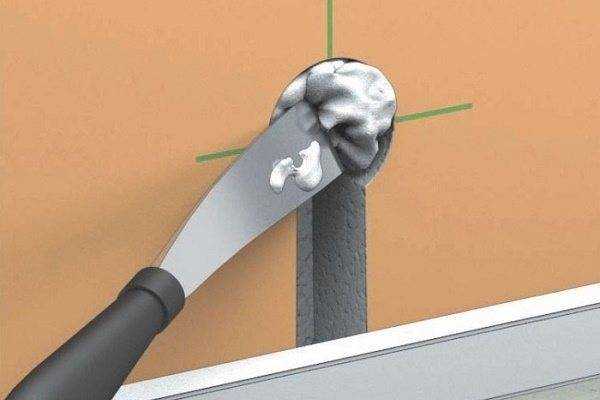

Нанесение фиксирующего раствора

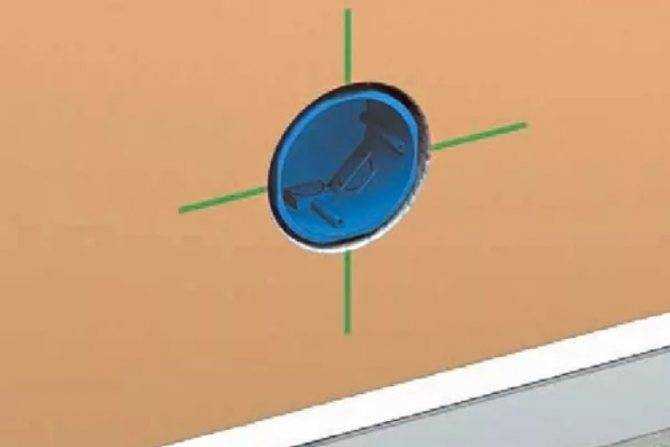

Установка подрозетника в нишу и фиксация раствором

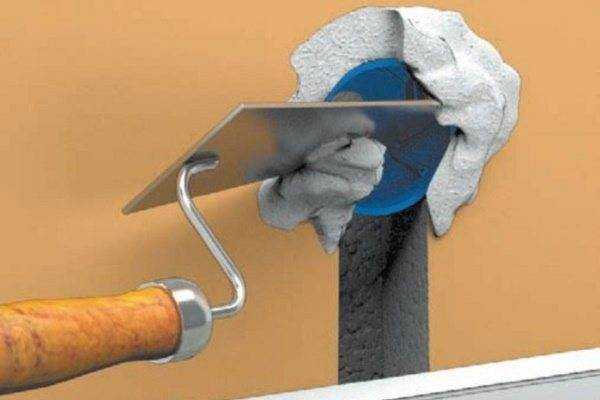

Удаление излишков раствора

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

1.Выключаем свет в электрическом счетчике.

2.Проверяем отсутствие напряжения включением лампочки.

3.Снимаем крышку, выкручиваем розетку.

5.Смотрим на нашу коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр чтоб прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Нужно помнить и о проводе, если встарой — он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Как выбрать установочную коробку

При покупке подрозетника нужно обращать внимание на такие его параметры:

Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон

Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
Форма. Самой востребованной считается круглая. Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
Тип блочных подрозетников, способ их соединения в одну панель

Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Варианты установки

Если у вас кирпичные стены или пеноблоки, то сразу позаботьтесь о том, чтобы плоскость была максимально плоская. Займитесь чистовыми отделочными работами. Подрозетник не надо топить в стене. Нельзя, чтобы возникла сложная ситуация с поиском места. Подрозетник не должен сильно испачкаться при отделке.

Сам же подрозетник не должен быть слишком большой в диаметре. Внутри ещё должны проходить вспомогательные детали и кабеля. Уровень тоже необходим, чтобы всё стояло строго горизонтально без погрешностей. Измерьте все рулеткой. Запаситесь карандашом, чтобы разметить все места для монтажных работ.

Заранее определите все размеры и запаситесь подрозетниками. Зафиксируйте все на гипсовой основе. Для этого нужен шпатель. Чтобы подготовить состав необходимо ещё взять емкости и воду.

Подрозетник (монтажная коробка)

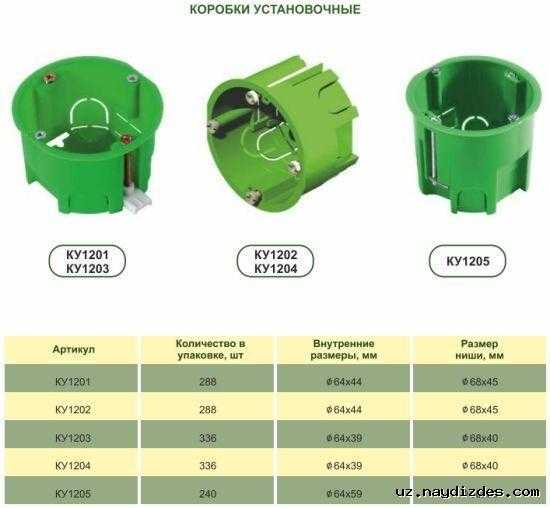

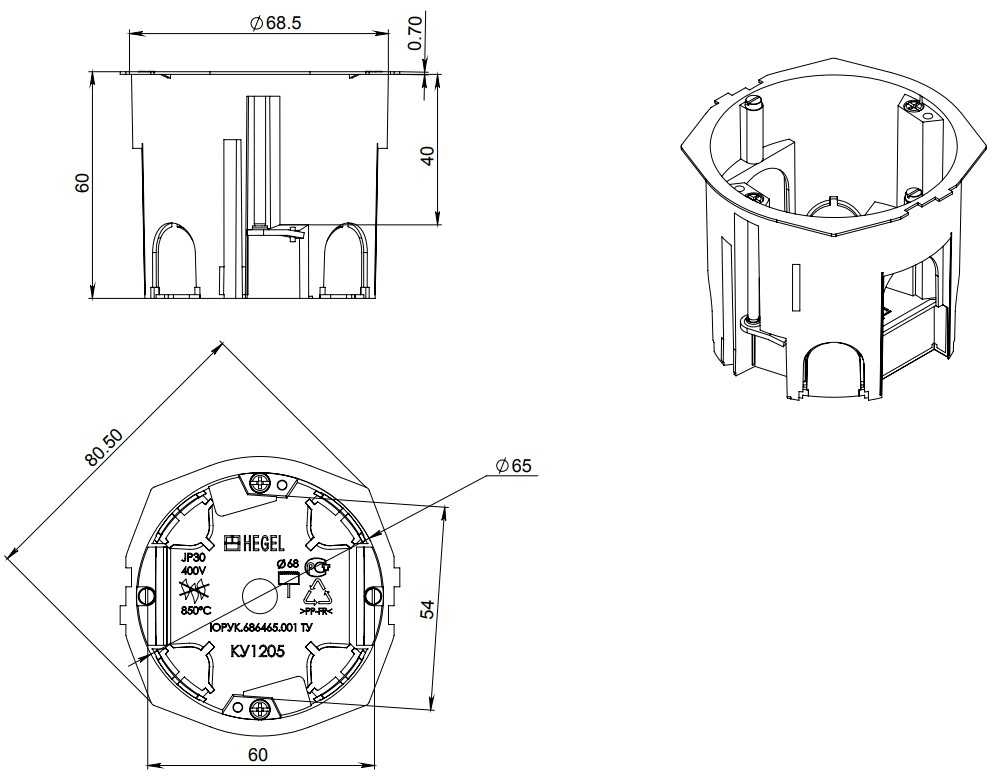

Существует несколько типовых размеров установочных коробок, но наиболее востребованы и распространены в элетромонтаже стандарты с внутренними диаметрами 60-65мм и глубиной 40-45мм. Максимальный внешний диметр таких подрозетников обычно — 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм.

Чаще всего установочные коробки имеют возможность объединяться в блоки из нескольких штук. Блочный вариант позволяет устанавливать рядом, вертикально или горизонтально, сразу несколько механизмов электроустановочных устройств, объединенных одной общей рамкой. При этоммежосевое расстояние у соединяемых между собой подрозетников равно 71мм, что полностью совпадает со стандартными размерами межосевого расстояния электроустановочных устройств, при монтаже в одной рамке. Поэтому расстояние между отверстиями, сделанных для блока подрозетников, должно быть 71мм. В зависимости от типа розеток и производителей, элементы конструкции для сборки подрозетников в блоки, бывают двух типов:

В одном случае, соединительные тоннели являются несъемной частью подрозетника и присутствуют на каждом изделии. При этом, всегда имеется возможность объединить коробки в блоки, если есть в этом необходимость. Небольшое неудобство таких подрозетников состоит в необходимости механического удаления незадействованных соединительных элементов, т.к. они могут мешать установке коробки или блока в посадочное место.

При другом варианте конструкции, соединительные элементы приобретаются отдельно, что удобно при монтаже например одинарного подрозетника, но требует тщательного расчета количества соединителей. Через соединители, удобно прокладывать провода внутри всего блока, сделать это можно уже после монтажа подрозетника, например для подключения розеток последовательно — «шлейфом».

Фиксация в посадочном месте монтажной коробки для сплошных стен, чаще всего выполняется с помощью гипсовых смесей таких как алебастр. Отверстие предварительно смачивается, затем наносится раствор алебастра, только после этого, предварительно выведя провода через подрозетник, устанавливаем его по уровню так, чтобы он был вровень со стеной – не выпирал и не торчал из нее и затем убрать излишки смеси. После высыхания, можно продолжать следующие этапы.

Установка подрозетников для полых стен, осуществляется с помощью специальных крепежных элементов – зажимов, расположенных по бокам. Для этого коробка помещается в монтажное отверстие, и закручиваются крепежные винты, при это зажимы упираются со внутренней стороны основания, тем самым жестко фиксируя подрозетник.

Для закрепления механизмов розеток, выключателей и т.п. в установочной коробке, предусмотрены специальные гнезда, в которые вкручиваются шурупы. Многие производители сразу комплектуют свои подрозетники такими шурупами.

Пластиковый подрозетник для электрической розетки размер подрозетника

Если в помещении планируется замена или установка электророзеток, то среди прочих деталей обязательно должен присутствовать и подрозетник. Правда, никто, кроме электрика во время установки, его не увидит, ведь подрозетник – это всего лишь основание, так сказать, «гнездо», невидимая, но очень важная часть любой розетки. Кроме того, их используют при монтаже выключателей, различных датчиков, регуляторов освещения, реле для теплого пола и прочего.

Видимо, поэтому существует и более официальное название подрозетника – монтажная, или установочная коробка. По сути, это одно и то же, хотя некоторые различают эти понятия, считая, что подрозетники предназначаются для скрытой установки, а монтажные коробки – для открытой. На деле же разницы нет.Итак, подрозетник/монтажная коробка представляет собой небольшую ёмкость, которую размещают в подготовленное для розетки углубление в стене, а уже затем монтируют саму розетку. На корпусе подрозетника есть отверстия под входящие провода, обычно на дне, и различные приспособления для крепления розетки. Чаще всего, из-за своей универсальности, применяются круглые, похожие на стаканчик, подрозетники, но они также могут быть квадратной, прямоугольной или овальной формы.Также эти детали производятся разных размеров, разной глубины и могут отличаться способом установки. Так, ширина подрозетников в основном 60мм или 75мм, а глубина от 25мм и больше, и подбирается в зависимости от потребности. По способу же установки различают изделия для монтажа в кирпичных и бетонных стенах, в стенах из гипсокартона, а также поверх стен.

Какой подрозетник выбрать размер подрозетника

Материалом для изготовления подрозетников в основном служит пластик, а также металл. Пластиковые изделия дешевле, металлические дольше служат и надёжнее. Если пластик некачественный, то розеточные распорки, которыми она фиксируется в корпусе подрозетника, могут повредить его стенки и даже прорвать их. В результате розетка может выпасть, что опасно для здоровья и жизни человека, а особенно детей. Поэтому качеству установочных коробок нужно уделять достаточно внимания.Устанавливая подрозетник в сплошную стену, отверстие для него нужно сделать чуть шире и глубже, собственного размера – так, чтобы он не слишком провалился внутрь, но и не выступал над поверхностью стены. Боковые выступы на корпусе подрозетника должны располагаться по горизонтали, намеченной строительным уровнем. Для фиксации обычно применяется строительная гипсовая смесь или алебастр, которые быстро твердеют. Поэтому работать при установке розеток нужно без особого промедления.

Монтаж подрозетника в стену размер подрозетника

Отверстие сбрызгивают водой, закладывают в него некоторое количество смеси и вставляют подрозетник с протянутым в него кабелем. Край подрозетника должен быть вровень со стеной. По бокам также закладывают смесь. После затвердевания излишки достаточно легко убрать. Если установка производится в тонкой стене, то для улучшения звукоизоляции можно к подрозетнику прикрепить небольшой кусочек соответствующего материала.На стенах из гипсокартона и подобных им установочные коробки фиксируются при помощи регулируемых лапок с винтами.Кроме всего прочего, подрозетник может применяться и как распределительная коробка (распаечная), если использовать крышку и клеммники.

Работаем с арматурой

Замена подгоревшей

Раковины над стиральной машиной: какие бывают?

В таком случае оптимальный вариант – установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.

Перенос

Модульный блок

Перенос розеток на новое место в процессе обшивки стен сводится к наращиванию кабеля до нужной длины и прокладки его в обрешетке до начала собственно обшивки. Сращивание проводов производится как описано выше. Кабель ведут параллельно полу на высоте старой розетки, прикрепляя к стене хомутиками. Новую розетку монтируют либо на обшивку, либо на базовую стену, см. ниже

Важно на новом месте оставить достаточно длинный, от 15 см, «хвост» кабеля, это упростит монтаж розетки

Если же стены отделаны, а розетку необходимо «вытащить» из-за шкафа, да еще и добавить гнезд, то лучший вариант – угловой модульный блок, см. рис. Его можно на штатных креплениях установить в углу, под подоконником или в любом подходящем месте. В старую розетку блок просто включается вилкой навсегда.

Но старую розетку, перед тем как загородить, необходимо перебрать: полностью разобрать, зачистить все внутренние контакты (скажем, контактных ламелей с клеммой) и собрать на холодном припое. Клеммы перед заделкой в них проводов также смазать припоем. Непосредственно перед включением блока снять крышку розетки, смазать припоем контактные ламели, поставить крышку, включить блок и больше не трогать. При соблюдении этих правил старая розетка никогда не напомнит о себе.

Монтаж на бетон

Для установки розетки в бетонную стену важно знать толщину будущей отделки: край подрозетника должен быть вровень со стеной плюс-минус 1,5 мм. Стандартная высота подрозетника – 40 или 44 мм. При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис

При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис

Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!

При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис. Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!

Установка подрозетников на бетон

Если стена уже отделана, или отделка будет тоньше, нужно коронкой выбрать под подрозетник лунку с запасом по диаметру и глубине. Перед установкой подрозетника лунку заполняют алебастровым или гипсовым раствором. Затем быстро выравнивают подрозетник и, пока раствор не схватился, заворачивают в него пару «блошек» для надежности, см. рис. в центре.

Выравнивать подрозетник удобно по шаблону из фанеры или доски толщиной в высоту отделки, с отверстием по диаметру подрозетника. Но самое главное – перед установкой подрозетника не забудьте продернуть в него кабель! Законы Мэрфи, знаете ли.

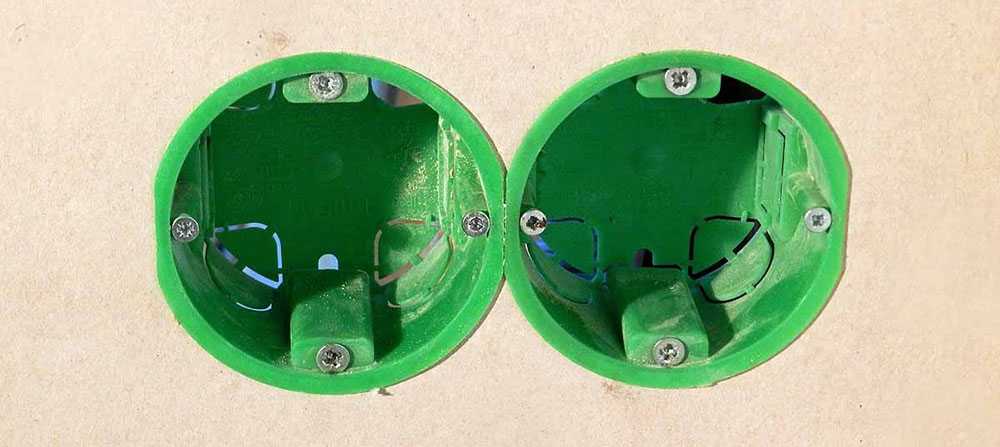

Установка в гипсокартон

Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими (слева на рис.) или поворотными (в центре там же) фиксирующими упорами.

Подрозетники для гипсокартона

Технология элементарна:

• Коронкой сверлят отверстие 67 мм.
• Выводят в него кабель, продергивают в подрозетник.
• Ставят подрозетник на место.
• Если упоры скользящие, тянут ленту-фиксатор до упора и откусывают лишнее.
• Если упоры поворотные, до упора завинчивают тянущие их саморезы; лапки сами повернутся как надо.
• Зачищают провода, заводят в клеммы, ставят в подрозетник колодку до упора и, поочередно заворачивая, затягивают винты лапок колодки.
• Ставят крышку, проверяют прилегание к стене; при необходимости ослабляют винты лапок колодки и регулируют ее.

Установка подрозетника в гипсокартон с повышенной надежностью

Если лист гипсокартона еще не на стене, есть накладные розетки и подрозетник с поворотными лапками, можно закрепить розетки понадежнее (см. рис.справа):

1. Пером и лобзиком выбирают отверстие под металлическую обойму розетки.
2. Сверлят отверстия под саморезы лапок подрозетника.
3. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.
4. Устанавливают колодку и крышку розетки.

При описанном способе монтажа розеток в гипсокартон под обоймой колодки образуется большое пространство, что облегчает заделку кабеля и возможное его наращивание в дальнейшем.

Установка подрозетников в гипсокартон: этапы работы

Стоит отметить, что установить подрозетники в гипсокартон так, как в бетон не получится, так как фурнитура сильно отличается. В подрозетнике для гипсокартона присутствует четыре винта, два вкрученных и два торчащих.

Необходимые инструменты

Ни один монтаж не обходится без инструмента, поэтому его стоит подготовить заранее:

• дрель;
• насадка балеринка или коронка;
• нож;
• отвертка;
• рулетка;
• карандаш;
• уровень;
• железная линейка.

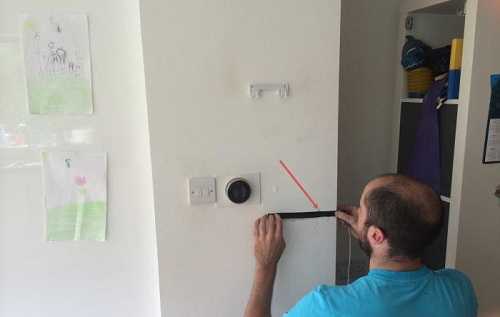

Нанесение разметки для установки подрозетника

Берем рулетку и измеряем определенное расстояния до того места, где по определению будет находиться фурнитура. Обозначаем маркером эти места. На следующем этапе – проделываем в ГКЛ отверстия. Есть большое количество вариаций, как это произвести, но максимально чисто и хорошо – только коронкой по гипсокартону или дереву. Диаметр у насадок разный, оптимально, конечно, наборная модификация.

Нанесение разметки для подрозетника

Перед установочными работами нужно начертить план проводки с обозначением постановки и размеров обстановки квартиры. Потратьте немного времени, чтобы составить данный план, определитесь, где и что будет находиться в интерьере, иначе, если что-то пойдет не по плану, придется переделывать. А после чистовой отделки это будет проблематично.

Вырезаем отверстие для подрозетника

Калибр отверстия, типовой – 68 мм.Если коронки наборные, то нужно выбрать нужный размер полотна, потом установить его на насадку, и собранную конструкцию присоединить к патрону обычной дрели. Мощный инструмент тут не нужен, так как гипсокартон режется очень легко. Все действия выполняют с внешней стороны плиты, причем просверлить отверстие можно в любом положении листа.

Сверление отверстия для подрозетника

Сильно не давите на дрель, позвольте коронке самой проделать отверстие, иначе есть вероятность сломать гипсокартон.

Монтаж одинарного подрозетника

При грамотном исполнении предварительного этапа, установка подрозетников в гипсокартон пройдет моментально и без вопросов.

Фурнитуру вставляем в ГКЛ следующим способом:

1. В изготовленное отверстие выводим проводку и продеваем его в подрозетник.
2. Выкручиваем специальные крепежи для фиксирования розеточной рамки.
3. Винты вкручиваем до того момента, пока фурнитура не встанет неподвижно.
4. Устанавливаем рамку в подрозетник в специальные зажимы, предназначенные для этого, и закрепляем шурупами.
5. Кроме этого нужно хорошо закрутить провод, который фиксирует лапки на фурнитуре. При этом процесс закручивания продолжается до полной неподвижности.

Подрозетник установлен, останется только установить розетку, и закрепить ее винтом. Как установить розетку в подрозетник в гипсокартоне опишем ниже.

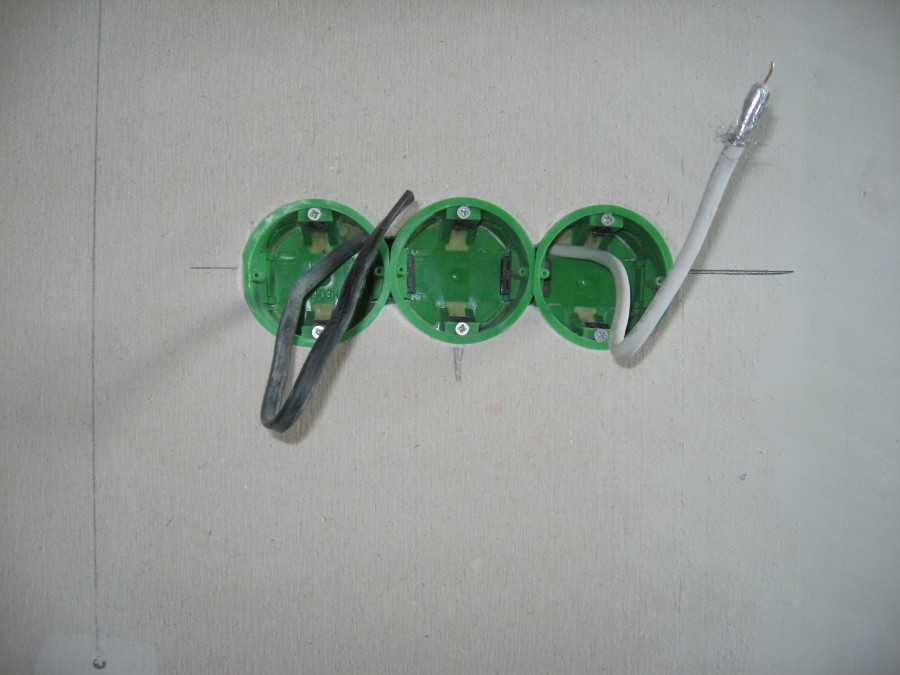

Монтаж сдвоенного подрозетника

Принцип установки сдвоенного подрозетника мало чем отличается от варианта, описанного выше, единственное отличие, проделывается два отверстия, в каждое из которых выводится по проводу. Они впоследствии будут присоединены к каждой розетке.

Но есть некоторые нюансы в нанесении разметки:

1. Отмерить от пола нужное расстояние.
2. Поставить метку, и провести линию, применив лазерный нивелир.
3. Затем нужно определить центр второго отверстия, для этого от центра первой розетки нужно отмерить 72 мм и провести вертикальную линию.
4. Если хотите установить группу розеток, то все остальные центры отмечаем подобным образом.

Монтаж в бетонные и кирпичные стены

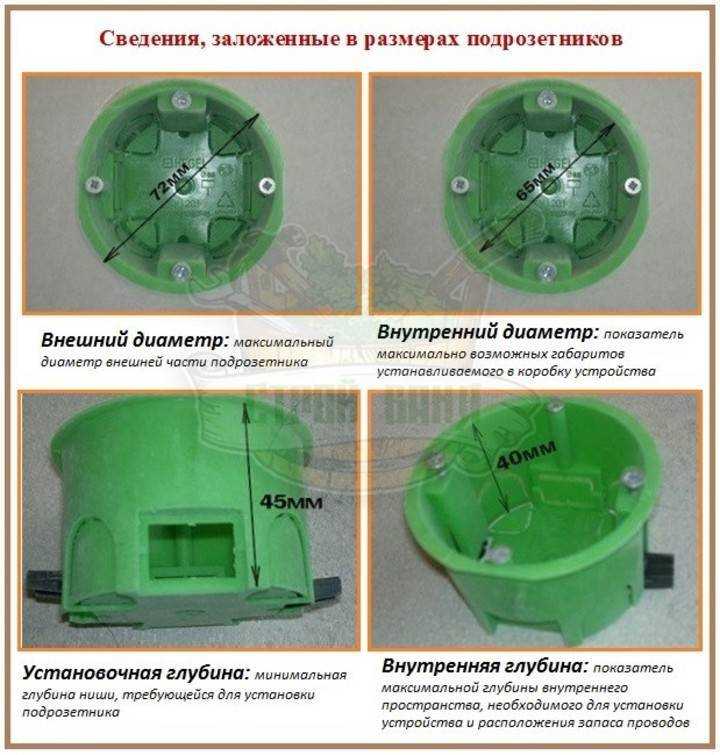

Для установки в бетон или кирпич изделия подбираются по нескольким критериям:

• диаметр с внешней части – нужно замерить расстояние между деталями, максимально удаленными друг от друга;
• диаметр внутри – ориентируются на габариты, которые имеет розетка (60-68 мм);
• глубина монтажа – зависит от того, насколько толстый бетонный материал и возможности штробления;
• внутренняя глубина – на рынке присутствуют модели 25-80 мм в глубину, стандартная глубина составляет 40-45 мм.

Установка в бетонную стену

Установка подрозетников в бетонную стену

Процесс монтажа в бетонные поверхности выполняется так:

1. Коронкой или буром 68-72 мм в диаметре просверливается отверстие на глубину 50 мм с учетом скоса для провода.
2. Из коронки вытаскивается центрирующее сверло и выбивается бетон из ниши.
3. Остатки бетона удаляются зубилом.
4. Убирается мусор и пыль при помощи пылесоса.
5. Готовится смесь на основе 2 частей шпатлевки и 3 частей гипса. Такие пропорции продлят время застывания раствора с 5 до 10-20 минут.
6. Ниша увлажняется из опрыскивателя для лучшего прилипания смеси.
7. Подготавливаются монтажные короба. Блочные собираются в мультибокс, а затем срезается заглушка для кабеля.
8. Раствор закладывается в нишу. На него помещается подрзетник.
9. Излишки состава убираются шпателем, а после высыхания зачищаются.

Края подрозетника должны быть вровень со стеной.

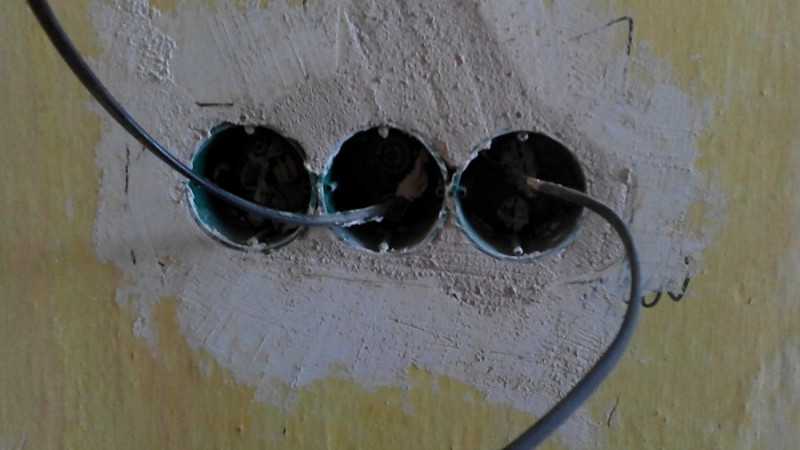

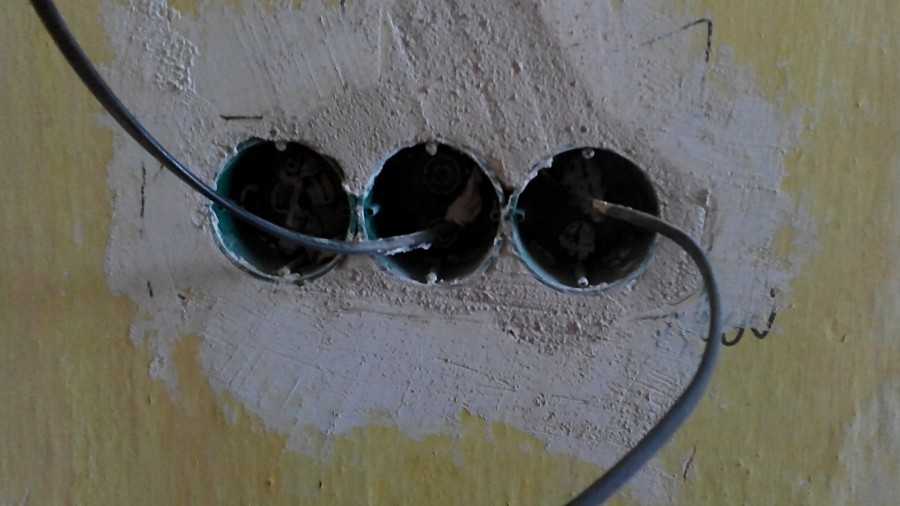

Сборка мультибокса в кирпичной стене

При наличии нескольких розеток обустраивается блок из 2-4 подрозетников. Отверстия штробят по аналогии для одинарного коробка. Объединительные каналы проделывают болгаркой. Для состыковки элементов применяют установочный боковой крепеж. Ровность деталей тщательно проверяют уровнем.

Как заменить подрозетник при этом не испортив обои?

Соответственно в этом случае, нет необходимости отрывать обои, разворачивать, потом заново клеить, подмазывать – портить новосозданный интерьер. Всё это ерунда и не бывает нерешаемых случаев.

Когда вытащите старую розетку, то подберите максимально близкий по диаметру подрозетник соответствующий старому отверстию – чтобы он подходил максимально плотно. И если остаётся какой-то люфт (совсем небольшой) используйте пенистый двухсторонний скотч. Но снимайте защитную полоску со скотча только с одной стороны. Проклейте, обматывая по все окружности. Так Вы добавите вот этот недостающий миллиметр диаметра. И всё, он туго сядет в отверстие и главное не будет проскальзывать.

Потомучто, какой у вас в итоге подойдет Вы точно не угадаете.

И опытный мастер бывает сам не сможет угадать на глаз: даже если один вроде бы изначально и подходит, то при окончательной установке может не войти как нужно. Поэтому и ходит электрик с этими несколькими «запасными» подрозетниками.

Такие вещи лучше доверять людям, которые на этом специализируется и занимаются этим на постоянной основе, чтобы не хранить потом кучу всякого ненужного строительного хлама. Как пишут потом интернете «отдам остатки стройматериалов».

Что может заменить приятный и профессиональный монтаж? – да ничто! Поэтому не экономьте копейки на подрозетниках и используйте хорошие подрозетники.

Андрей Белый. REMONT-EKSPERT.RU

При использовании материалов AXIOMPLUS.COM.UA

Все права защищены. Копирование разрешено только с ссылкой на первоисточник

Функции монтажных коробок

Несмотря на явные преимущества и безопасность, далеко не все мастера используют подрозетники по бетону, пребывая в уверенности, что любая розетка может быть установлена и так. Но тут стоит отметить, что отсутствие подрозетника – это всегда риск повреждения проводки и отсутствие каких-либо гарантий пожарной, электробезопасности.

Основные функции монтажных коробок:

• Прочная фиксация в стене правильно и безопасно закрепленной розетки (независимо от материала монолита)
• Защита розетки от влаги, пыли, мелкого мусора
• Обеспечение электробезопасности – любого типа подрозетники обладают важными в эксплуатации диэлектрическими свойствами, не позволяют току попадать с контактов розеток на различные конструкции стен из металла
• Гарантия локализации возможного возгорания внутри корпуса подрозетника, препятствование распространению огня за пределы элемента
• Более простой и аккуратный монтаж розетки – благодаря подрозетникам крышка элемента контактирует с ровной поверхностью, нет зазоров и щелей

Таким образом, монтаж подрозетника в бетон полностью оправдан и позволяет обеспечить более высокий уровень безопасности, длительный срок эксплуатации всей конструкции.

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.
