Заделываем крышу вокруг трубы дымохода: инструкция

Узел прохода

Один из вариантов — проход сквозь конек.

Но чаще всего, монтаж трубы дымохода через крышу и кровлю осуществляется не через конек, а на расстоянии от него. Согласно требованиям СНиП:

Суммарная длина дымового канала должна быть не менее 5 м. Исключения составляют лишь дома, в которых отсутствуют чердаки, но при условии наличия устойчивой тяги.
Высота дымоотвода над кровлей составляет не менее 0,5 м.
Дымовая труба возвышается над коньком на полметра или больше. Но если расстояние между ней и коньковым ребром по горизонтали не превышает 105 см.
Устье должно идти ровно по высоте с коньком или выше, когда ширина по горизонтали находится в интервале 1,5 – 3,0 м.
Выход дымохода должен быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

Недостатком же является необходимость сопоставления высоты дымоотвода, что приводит к дополнительным затратам. Профессионалы не советуют делать его через ендову из-за того, что в таких местах нередко накапливаются снежные залежи, тем самым нарушается гидроизоляция и появляются протекания. Также существуют сложности организации короба. Локализация дымохода в ниже находящемся отделе ската тоже имеет весомый минус – вероятность повреждения при схождении снега.

На установочные работы влияет и материал, составляющий основу дымоотводной трубы. Это может быть металлическое, кирпичное и керамическое основание. Каждый из перечисленных вариантов обладает разной сгорающей температурой, что нужно знать при создании проекта. На основе трубного сечения выходное отверстие может иметь форму квадрата, круга, прямоугольника или овала. Зная, как правильно выводить дымоход через крышу, его монтаж производят в три последовательные стадии, осуществляемые профильным специалистом:

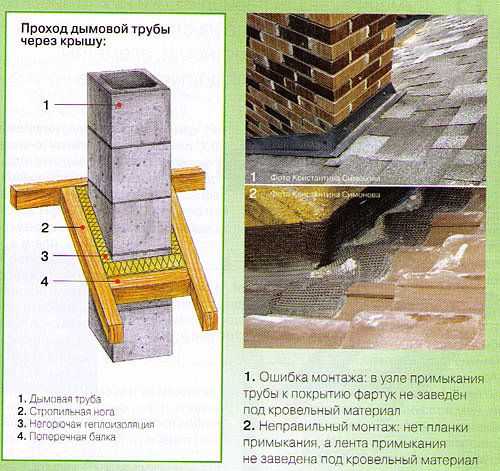

По бокам монтируются дополнительные стропила.
Укладка горизонтальных балок на идентичном с этим отверстием расстоянии (рассчитывается согласно СНиП и соответствует диапазону 140-250 мм).
Заполнение внутренней поверхности короба невоспламеняемым материалом для утепления.

Чтобы предотвратить нарушение нормальной вентиляции, рекомендуется установить отдельно вентиляционную систему.

Последствия не заделанного стыка

Чтобы вывести печную трубу через кровлю в ней выпиливают отвесите большего диаметра, поэтому между стенками дымохода и кровельным материалом остается щель. В независимости от ширины зазора он является большой проблемой, с которой сталкиваются домовладельцы, строители. Чтобы устранить этот дефект и защитить подкровельное пространство от проникновения атмосферной влаги, используют уплотнители, фартуки, воротники, сделанные своими руками или купленные. Не заделанные щель между крышей и чревата следующими последствиями:

Повышенный износ кровельного материала. Большинство материалов для гидроизоляции крыши лучше защищены от проникновения влаги снаружи. Влага, проникающая через не заделанный зазор, попадает на внутреннюю поверхность кровли, со временем разрушает ее.
Уменьшение срока эксплуатации стропильного каркаса. Заливающаяся вода попадает на элементы стропильного каркаса, которые изготавливают из древесины. Это приводит к загниванию, преждевременному разрушению стропил.
Снижение эффективности утеплителя. Материалы для теплоизоляции крыши при намокании теряют свои свойства, становясь менее эффективными.
Повышение влажности на чердаке. Повышенная сырость на чердаке становится причиной тяжелого, спертого воздуха, негативно отражается на внутренней отделке помещения.

Герметизация кирпичной дымовой трубы — как обойти и закрыть правильно

После того, как сделано гильзование кирпичного дымохода нержавеющей трубой, нужно выполнить герметизацию. Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно. Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат. Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления

При выборе материалов для решения вопроса, как обделать трубу на крыше профнастилом, важно учитывать их внешний вид и устойчивость к определенным условиям

Непосредственно утепление выполняется следующим образом:

Трубу обкладывают клинкерным кирпичом. Затем обмазывают штукатурным раствором или обшивают подходящим материалом

При этом очень важно использовать материалы, устойчивые к возгоранию.. Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали

Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали

Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.

Для герметизации круглой трубы можно воспользоваться резиновым уплотнителем на клеевом растворе. Зазор заполняют раствором цемента и сушат в течение суток. Затем делают козырек из железа для отвода воды и крепят его саморезами. Таким же образом делают проход трубы через крышу из металлочерепицы, хотя и есть небольшие нюансы.

В этой ситуации следует учитывать некоторые особенности:

Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.

Причины протечек

На крыше из профнастила изготавливается много отверстий, через которые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция стыка трубы и кровельного пирога, если монтаж осуществляется уже после окончания кровельных работ, в таком случае обеспечить плотное прилегание профнастила к стенке дымохода крайне проблематично. Если отделка места прохода трубы на крыше производится некачественно, в конструкции возникают следующие проблемы:

Протечки. Если дымоход выводится на крыше, а стык между ним и профнастилом должным образом не герметизируется, в конструкции возникают протечки.
Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой приводит к отсыреванию деревянных элементов конструкции, а затем к загниванию и деформации стропил.
Коррозия кровельного покрытия. При появлении влаги под профнастилом, он начинает корродировать, так как защита на внутренней стороне материала не так надежна, как снаружи, так как наружная сторона профилированного листа покрывается полимерной защитной пленкой, а нижняя только лаком.
Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага проникает в термоизоляционный материал, вполовину снижая эффективность утепления.

Как отрезать крышу из мягкой кровли под дымоход

У прохода через конструкцию крыши тоже есть свои нюансы.

Обратите внимание

На скатных кровлях трубу рекомендуется устанавливать ближе к коньку. Чем выше она установлена, тем лучше тяга. Прямо на коньке ее не ставят, т.к. удаление части конькового бруса ослабит конструкцию.

Превышение дымохода над коньком – полметра. Не ставят трубы близко к ендовам и мансардным окнам.

Порядок действий (для круглой металлической трубы):

1. Отмерить от стропила расстояние, равное ширине дымохода + полметра, и установить там дополнительную стропильную ногу.

2. С помощью отвеса спроецировать стропило на чердачное перекрытие. Отвес крепят на стыке стропила с коньком.

3. Отмерить от этой точки полтора метра в сторону ската. Спроецировать новую отметку на стропило. Здесь пройдет ось дымохода.

4. Отмерить на перекрытии от оси расстояние, равное радиусу дымохода + 25 см. Эту точку тоже спроецировать наверх.

5. По последней отметке установить перпендикулярно стропильным ногам брус того же сечения, что и у стропил.

6. Аналогичным образом установить ниже по скату еще один брус, чтобы получилась прямоугольная рамка – короб для дымохода.

7. В углах рамки просверлить четыре сквозных отверстия. По этим отверстиям со стороны крыши наметить контур прямоугольника, который нужно вырезать.

8. На обозначенном участке демонтируют кровельный пирог: утеплитель и обрешетку удаляют, кровельное покрытие отворачивают наружу, пароизоляцию – внутрь и крепят к коробке степлером.

9. Ставят трубу, фиксируют к коробке хомутами с ножками.

10. Со стороны чердака коробку закрывают листом из металла или асбеста.

11. Со стороны крыши между стенками коробки и дымохода помещают негорючий теплоизолятор (можно засыпать керамзит).

Правильно провести трубу сквозь крышу достаточно сложно. Обращайтесь к нам в СТМ-Строй.

У нас работают профессионалы, до тонкостей знающие все особенности устройства крыш и кровельных конструкций. Мы выполним для вас монтаж трубы и примыкание мягкой кровли к дымоходу в быстрые строки, качественно и недорого.

Общая характеристика черепицы в качестве кровли

Использование металла для обустройства кровли позволяет получить надежную и прочную крышу, способную простоять без дополнительных вложений долгие годы. Сегодня металлочерепица, как кровельный материал предпочтительнее для устройства кровли, чем крыша из шифера или еврорубероида.

Металлочерепица выпускается из металла толщиной от 0,5 до 1,2 мм. Длина полосы металла металлочерепицы может варьироваться от стандартных 1,2 метра до 6 метров или даже большего размера, если заказ делается по индивидуальному размеру. Окраска металла обычно делается красками устойчивыми к ультрафиолетовому излучению. По заявлениям производителей, без механических повреждений лакокрасочное покрытие способно выдержать 50 летний срок эксплуатации.

Как выглядит установленный дымоход через металлочерепицу

Кроме того, металлочерепица это не только листы профилированного металла, это еще целый набор разных доборных элементов, позволяющих собрать кровлю, отвечающую всем нормативам и стандартам. В число таких доборных элементов входит и несколько специфических деталей, предназначенных для обустройства кровельных переходов внутренних коммуникаций и систем через крышу. В число таких элементов входят:

Антенные выводы;
Выводы вентиляционных каналов;
Слуховые окна;
Окна световых туннелей;

И конечно, в число таких доборных элементов входит набор деталей для обустройства прохода дымохода через металлочерепицу.

Как раньше делали обход трубы

Трубу на крыше стали устанавливать уже довольно давно. Напрашивается вопрос, а как же в прежние времена делали обходы? Взять, к примеру, знакомый всем шифер, которым еще недавно были покрыты большинство крыш. Пожалуй, многим доводилось видеть, каким образом делали на шиферной крыше обход трубы, да очень просто – трубу обкладывали цементно-песчаным раствором.

И ведь, что интересно, подобный способ позволял решить сразу обе задачи. Однако цемент в отличие от герметика со временем начинает трескаться из-за возможных подвижек дома. И, несмотря на то, что у него хорошая сцепка с шифером он начинает пропускать воду. Вот почему помимо кладки раствора приходилось устанавливать еще и фартуки. Над трубой устанавливали фартук для того, чтобы защитить цементную кладку от чрезмерного попадания воды. Под шифер клали фартук на тот случай, если вода сможет просочиться через цемент, чтобы она по лотку стекла до карниза.

Подобный фартук с лотком из-за внешнего вида в народе называли «галстуком» или «штанами». Высокие волны шифера делали фартук совсем не заметным.

Решение с использованием фартука-лотка, несомненно, можно считать некой страховкой от возможных протечек или дополнительным элементом, который отведет воду при растрескивании цементного обхода. Опытные строители обычно не стремились полагаться только лишь на фартук.

Как устроить выход трубы

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

установка внутреннего фартука до начала монтажа покрытия;
устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

Внимание Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много

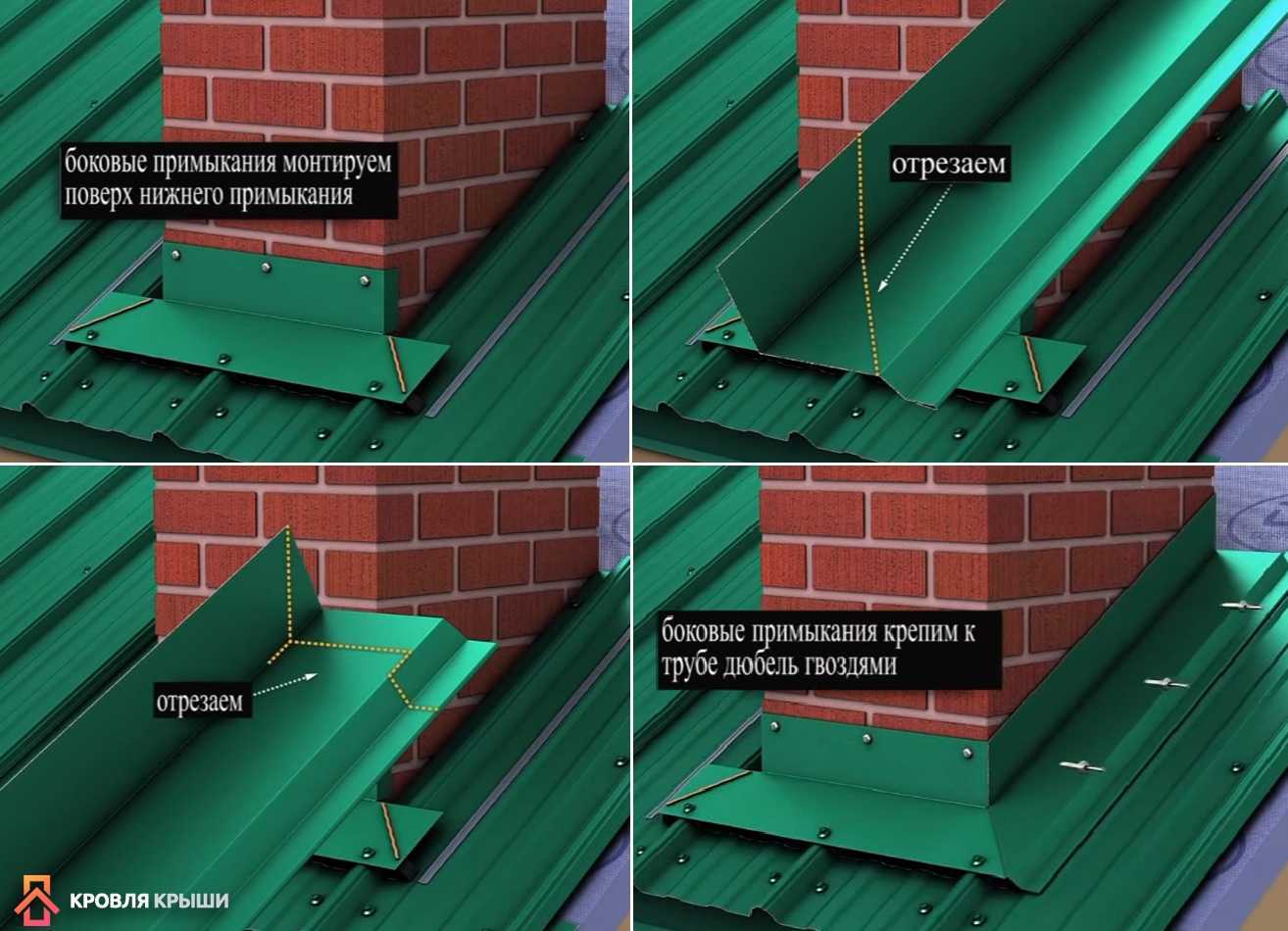

Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

Круглый (овальный) выход

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

Дополнительно рекомендуем к изучению: Проход дымохода через стену.

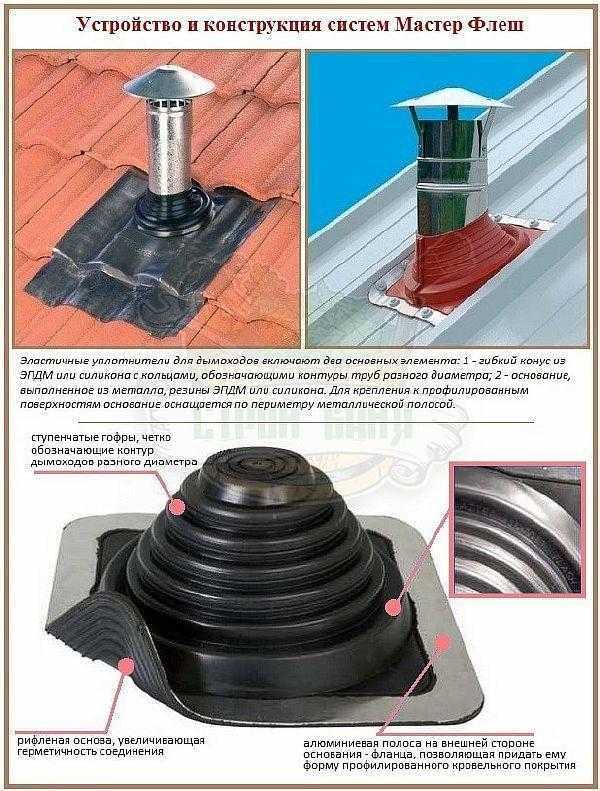

В изготовлении колпаков используется резина EPDM или силикон, которые имеют повышенные показатели термостойкости. Силиконовые можно использовать при температурном режиме минус 75°С до плюс 260°С, из EPDM – минус 55°С до плюс 135°С. Благодаря их эластичности примыкание надежно изолируется. Для большего эффекта рекомендуется на проходном колпаке выбирать кольцо, меньшее чем диаметр сечения трубы где-то на 20%, и подрезать его на этом уровне.

Совет Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

Процесс установки прохода выполняют в таком порядке:

На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
Смочив элемент жидким мылом, его натягивают на трубу.
Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.

При желании проходной элемент для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек

Потому важно верно определить месторасположения будущего дымохода

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

Удобный узел примыкания;
На коньке зимой не скапливается снег;
При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей

Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

15 см для кирпичных и бетонных труб;
25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности

Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы

Что влияет на алгоритм изготовления примыкания

Вариантов решения проблемы примыкания кровли существует великое множество, каждый профессиональный мастер вносит изменения с учетом конкретных особенностей и своего умения. Но есть несколько факторов, оказывающих критическое влияние на технологию производства работ.

Проход дымохода через кровлю — основные нюансы обустройства

Тип кровельного покрытия

Для покрытия крыш используются мягкие кровельные материалы, металлочерепица, профилированные листы, штучная натуральная или искусственная черепица, асбестобетонные листы. Каждое покрытие имеет свои нюансы изготовления примыканий, для них могут применяться как стандартные комплектующие, выпускаемые производителями покрытий, так и самодельные из оцинкованных стальных листов или рулонных мягких материалов.

Виды кровельных материалов

Таблица. Рекомендованные значения минимальных уклонов для кровельных покрытий.

Кровельный материал	Минимальный угол уклона ската, градусы
Профнастил	20
Рубероид	3-4
Металлочерепица	25
Асбестоцементный шифер	20-35
Керамическая, бетонная черепица	25
Еврошифер (ондулин)	6
Битумная мягкая черепица	11

Кровельные материалы — виды и фото

Тип стропильной системы

В зависимости от архитектурных параметров, крыша может быть плоской, наклонной, купольной и т. д. В зависимости от типа, меняется наклон стропил, вид основания и обрешетки под кровельные материалы, расположение несущих элементов конструкции. Все эти особенности обязательно должны учитываться во время выбора материалов и технологии примыкания кровли к трубе дымохода.

Основные элементы конструкции крыши

Формы крыш

Параметры дымохода

Дымоходы изготавливаются из кирпича, бетонных блоков, металлических или асбестоцементных труб. Конструкционные отличия влияют не только на технологию производства работ по примыканию, но и на выбор материалов

Дополнительно во время изготовления примыкания нужно принимать во внимание и месторасположение дымохода. Если он близко к коньку, то нужно пользоваться одной технологией, если он ближе к водосточным трубам, то следует работать с учетом этого фактора

Это касается не только способа отвода воды, но и материалов для герметизации.

Кирпичный дымоход

Есть еще одна особенность. Кирпичные дымоходы могут иметь ровные боковые плоскости или со специальными ступеньками для отвода воды. В зависимости от способа кладки дымохода, подбирается конкретный алгоритм изготовления примыкания кровли. Некоторые виды кирпичных дымоходов не требуют штробления.

Время установки примыкания

Работы по гидроизоляции примыкания могут выполняться во время монтажа кровли или уже после. Существуют способы герметизации дымохода без необходимости демонтажа установленных покрытий, все элементы укладываются сверху на существующую крышу.

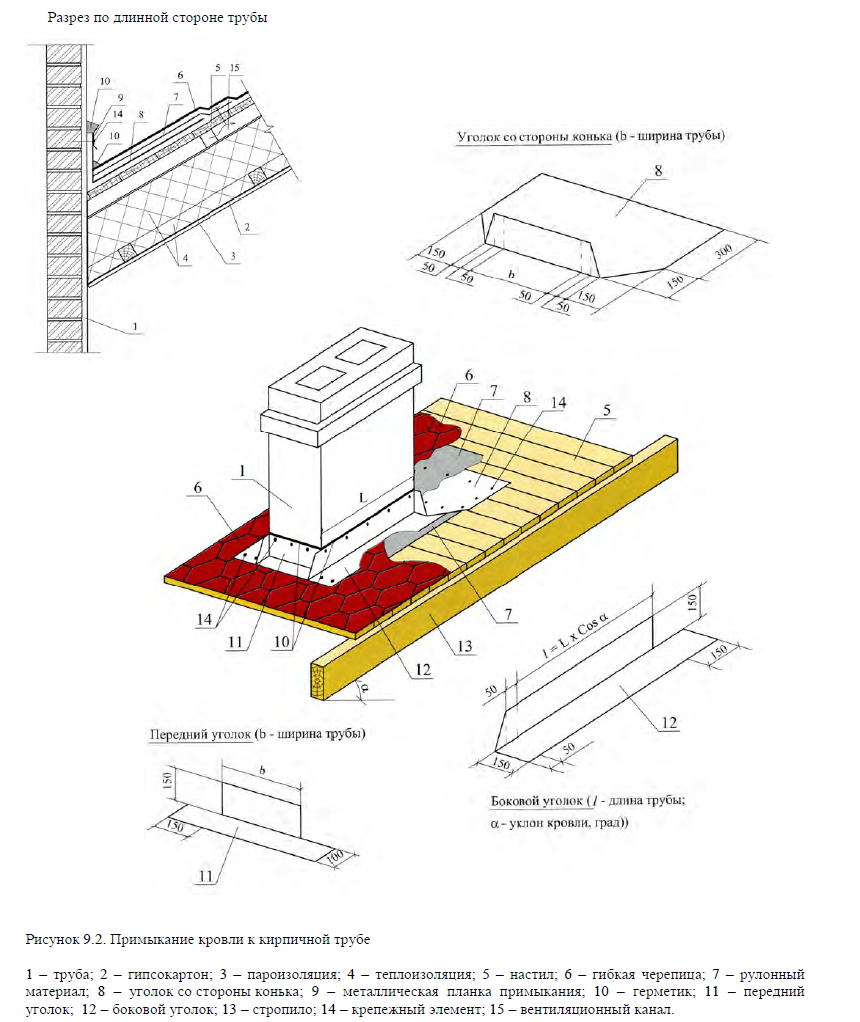

Герметизация прямоугольной трубы

Для примера рассмотрим три варианта изготовления примыканий на различных типах кровельных материалов: кирпичных дымоходов по мягкой черепице и металлочерепице, и круглых по готовому покрытию. Именно эти варианты чаще всего встречаются во время строительства частных домов. Алгоритм производства работ позволяет выполнять их самостоятельно без привлечения дорогостоящих специалистов. Но лишь при одном условии – у вас есть опыт покрытия крыш, необходимые материалы и инструменты.

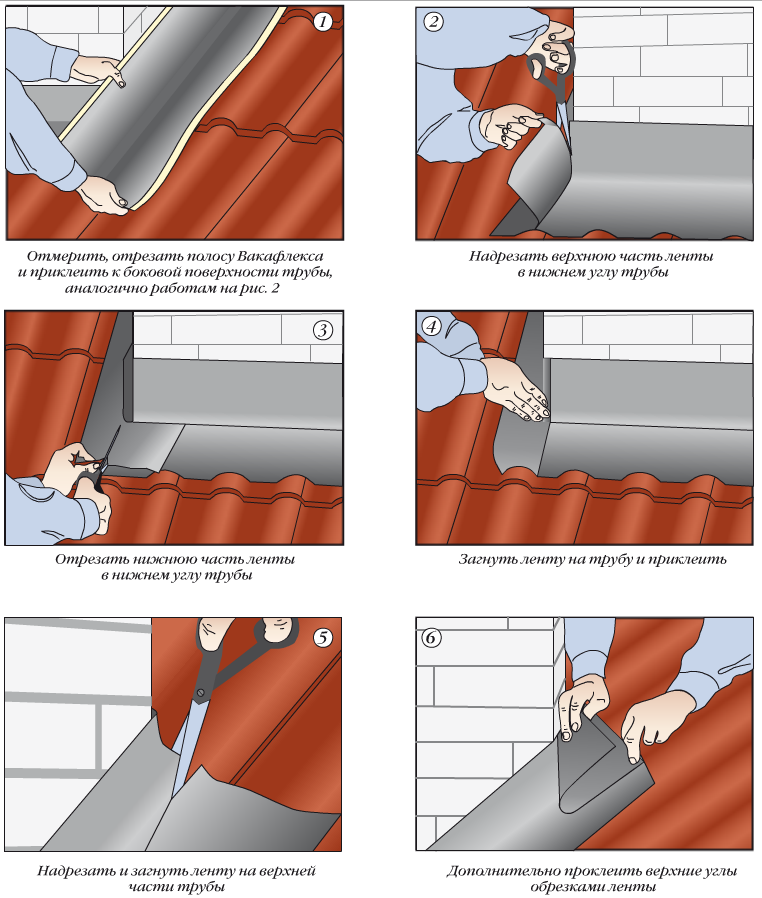

Дымоход проходит через мягкую кровлю

Принципы вывода дымохода

При обустройстве дымохода важно помнить о пожарной безопасности. Для сооружения кровли частного дома используется большое количество материалов, которые могут обладать различной степенью горючести

Например, дерево, используемое для стропил и обрешетки, склонно к возгораниям. Также опасность представляют материалы, используемые для утепления и гидроизоляции. Не стоит забывать, что труба, отводящая горячий дым, довольно сильно нагревается. Именно поэтому все части кровли по возможности должны обладать определенным уровнем пожарной безопасности и располагаться на расстоянии не меньше 13 см от трубы из кирпича, бетона, керамики. Если использовать трубы, не имеющие теплоизоляции, то расстояние придется увеличить до 25 см.

Узел примыкания кровли к стене

Таким образом, в месте прокладки трубы нужно обустроить значительный проем, сквозь который волей-неволей будут происходить потери тепла. И тут будет оборудована своя система стропил, использоваться определенный вид утеплителя. Что касается материалов гидроизоляции, то, если обустройство дымохода происходит в уже готовом доме, эти материалы вырезаются конвертом, а их края затем фиксируются к стропильной системе. Если речь идет о трубах квадратного сечения, то необходимо заняться обустройством как внутренних, так и наружных фартуков, цель изготовления которых – предотвращение протечек.

Расчёт теплопотерь через кровлю

Где расположить дымоход

Форма узла прохождения дымохода будет напрямую зависеть от формы используемой трубы. Она может быть круглой, квадратной или прямоугольной в сечении.

Относительно воды можно выделить две основных проблемы, которые возникают при обустройстве дымохода. Это необходимость отведения (перенаправления) воды, стекающей по крыше, в сторону от трубы, и обеспечение необходимого уровня зашиты от жидкости, стремящейся попасть внутрь дома. То есть влага, стекающая по стенке дымохода, должна также отправляться на крышу, чтобы стечь с нее. Именно поэтому и сооружаются фартуки из металла или же используются специальные заводские разделки-проходки.

Примыкание кровли к дымовой трубе

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

Этапы работ по выводу стального дымохода через перекрытие

Кирпичного дымохода

Здесь все намного сложнее:

Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

Подведем итоги

Выведение трубы вентиляции или дымохода – важная часть устройства кровли. Мы рассмотрели несколько вариантов того, как можно реализовать все на деле. Основной задачей является обеспечение качественной гидроизоляции ондулина в месте примыкания трубы. Если этого не сделать, то участок станет слабым местом всей конструкции. Туда будет проникать влага, разрушая слой утеплителя, если он есть, и всю конструкцию в целом

Поэтому следуя инструкции, важно правильно выполнить работы, чтобы не урезать эксплуатационный срок кровли
